人教版物理九年级第十五章《电流和电路》复习习题

人教版物理九年级第十五章《电流和电路》复习习题

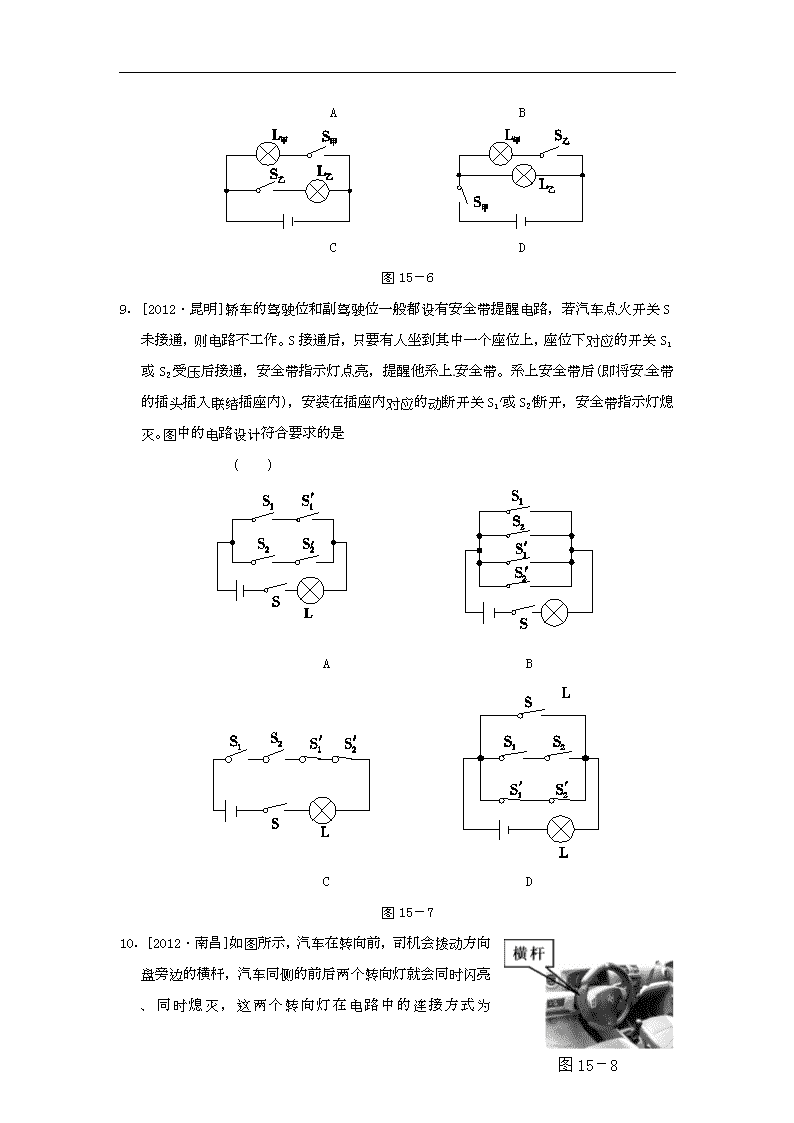

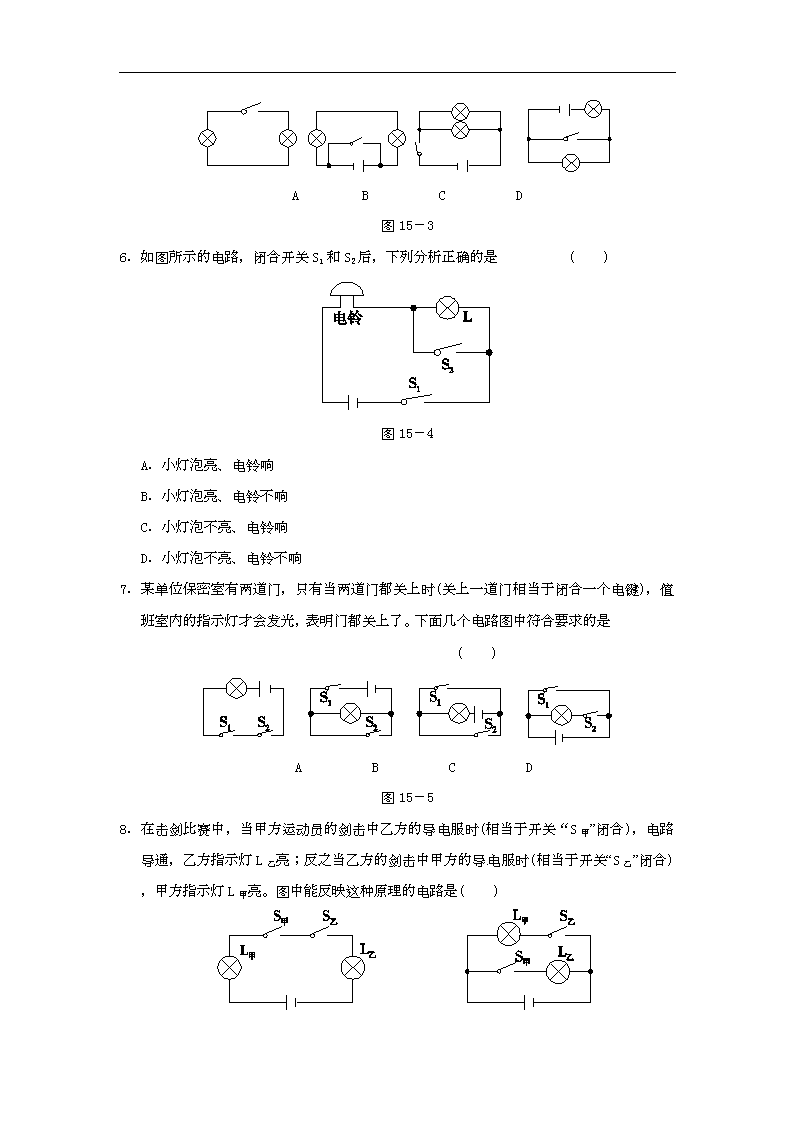

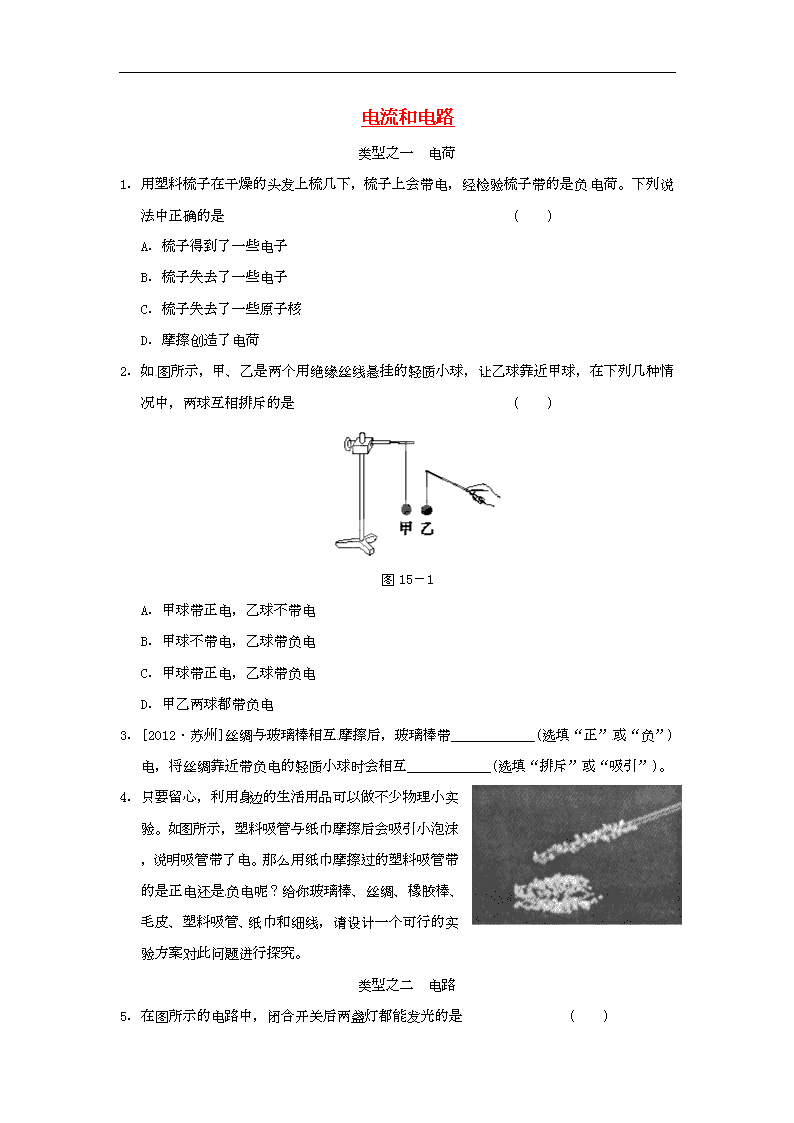

电流和电路 类型之一 电荷 1．用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电荷。下列说 法中正确的是 ( ) A．梳子得到了一些电子 B．梳子失去了一些电子 C．梳子失去了一些原子核 D．摩擦创造了电荷 2．如图所示，甲、乙是两个用绝缘丝线悬挂的轻质小球，让乙球靠近甲球，在下列几种情 况中，两球互相排斥的是 ( ) 图 15－1 A．甲球带正电，乙球不带电 B．甲球不带电，乙球带负电 C．甲球带正电，乙球带负电 D．甲乙两球都带负电 3．[2012·苏州]丝绸与玻璃棒相互摩擦后，玻璃棒带____________(选填“正”或“负”) 电，将丝绸靠近带负电的轻质小球时会相互____________(选填“排斥”或“吸引”)。 4．只要留心，利用身边的生活用品可以做不少物理小实 验。如图所示，塑料吸管与纸巾摩擦后会吸引小泡沫， 说明吸管带了电。那么用纸巾摩擦过的塑料吸管带的 是正电还是负电呢？给你玻璃棒、丝绸、橡胶棒、毛 皮、塑料吸管、纸巾和细线，请设计一个可行的实验 方案对此问题进行探究。 类型之二 电路 5．在图所示的电路中，闭合开关后两盏灯都能发光的是 ( ) A B C D 图 15－3 6．如图所示的电路，闭合开关 S1 和 S2 后，下列分析正确的是 ( ) 图 15－4 A．小灯泡亮、电铃响 B．小灯泡亮、电铃不响 C．小灯泡不亮、电铃响 D．小灯泡不亮、电铃不响 7．某单位保密室有两道门，只有当两道门都关上时(关上一道门相当于闭合一个电键)，值 班室内的指示灯才会发光，表明门都关上了。下面几个电路图中符合要求的是 ( ) A B C D 图 15－5 8．在击剑比赛中，当甲方运动员的剑击中乙方的导电服时(相当于开关“S 甲”闭合)，电路 导通，乙方指示灯 L 乙亮；反之当乙方的剑击中甲方的导电服时(相当于开关“S 乙”闭合)， 甲方指示灯 L 甲亮。图中能反映这种原理的电路是( ) A B C D 图 15－6 9．[2012·昆明]轿车的驾驶位和副驾驶位一般都设有安全带提醒电路，若汽车点火开关 S 未接通，则电路不工作。S 接通后，只要有人坐到其中一个座位上，座位下对应的开关 S1 或 S2 受压后接通，安全带指示灯点亮，提醒他系上 安全带。系上安全带后(即将安 全 带的插头插入联结插座内)，安装在插座内对应的动断开关 S1′或 S2′断开，安全带指示灯 熄灭。图中的电路设计符合要求的是 ( ) A B C D 图 15－7 10．[2012·南昌]如图所示，汽车在转向前，司机会拨动方向 盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、 同 时 熄 灭 ， 这 两 个 转 向 灯 在 电 路 中 的 连 接 方 式 为 图 15－8 ____________；司机所拨动的这根横杆就相当于电路中的__________。 11．如图是简化了的电冰箱的电路图。图中 M 是压缩机的电动机，L 是电冰箱内部的照明灯。 当电冰箱接入电路后，关闭了电冰箱的门时，开关 S1 与 S2 的状态是__________________； 当又打开正在工作的电冰箱门时，开关 S1 与 S2 的状态是________。 图 15－9 12．[2012·宿迁]根据实物图，在方框内画出它的电路图。 图 15－10 类型之三 电流 13．如图甲所示，验电器 A 带负电，B 不带电。用带有绝缘柄的金属棒把验电器 A、B 两金 属球连接起来的瞬间(如图乙所示)，金属棒中 ( ) 甲 乙 图 15－11 A．电流方向由 A 到 B B．电流方向由 B 到 A C．有电流但方向无法确定 D．始终无电流 14．如图甲电路，当开关 S 闭合后，电流表的指针偏转如图乙所示，其中电流表 A1 测量的 是通过________(选填“电源”、“L1”或“L2”)的电流，电流表 A2 的读数应为________A。 甲 乙 图 15－12 答案解析 类型之一 1．A 【解析】 摩擦起电的本质原因是电子在物体间的转移。摩擦后的梳子带负电荷，是 因为通过摩擦，梳子得到电子，电子带负电，使得整个梳子带负电荷。 2．D 【解析】 根据电荷间相互作用规律，相互排斥只有一种情况，即两个物体带同种电 荷。 3．正 吸引 类型之二 5．C 【解析】 A 中缺少电源，B 中开关闭合电路短路，电源烧坏，D 中开关闭合将其中的 一盏灯短路，只能有一盏灯发光。 6．C 【解析】 本题中电灯 L 和电铃串联，当闭合开关 S1 后，电路成为通路。当再闭合开 关 S2 后，由于 S2 与灯 L 并联，因此把灯 L 给局部短路了，灯 L 不亮，但电铃仍继续工作。 7．A 8.B 9．A 【解析】 因为两个座位互不干扰，所以 S1 和 S2 并联，根据题意只要 S1 和 S′有一个 断开，灯都不亮，所以 S1 和 S1′串联，同理 S2 和 S2′也是串联的。 10．并联 开关 【解析】 并联电路中用电器同时工作和同时停止工作的条件是控制开关放在干路上。 11．S1 闭合、S2 断开 S1 闭合、S2 也闭合 12．如图所示 类型之三 13．B 【解析】 已知 A 带负电， B 不带电，当两个验电器被金属棒连接后，电荷将在两 个验电器之间移动，电子从 A 移动到 B，而电流方向为与负电荷定向移动方向相反，因 此电流方向为由 B 到 A。 14．L1 1.2 【解析】电流表与哪个用电器串联就是测量该用电器的电流，若在干路上则测量总电流。 本题中两个电流表，A1 在支路上，测 L1 的电流，A1 在干路上，测总电流。在图乙中，A1 的指针偏转角度小于 A1 电流表，可见 A2 是选择大量程进行测量的。
