高二物理选修3-2电磁感应测试

高二物理选修3-2电磁感应测试

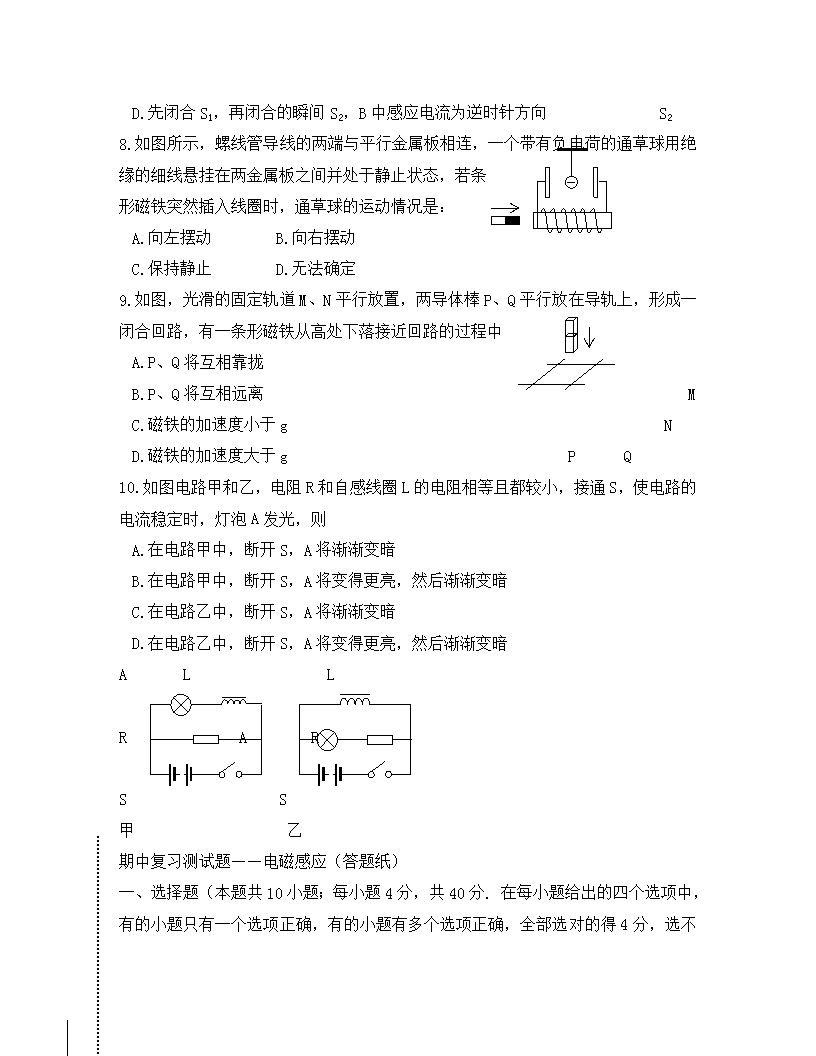

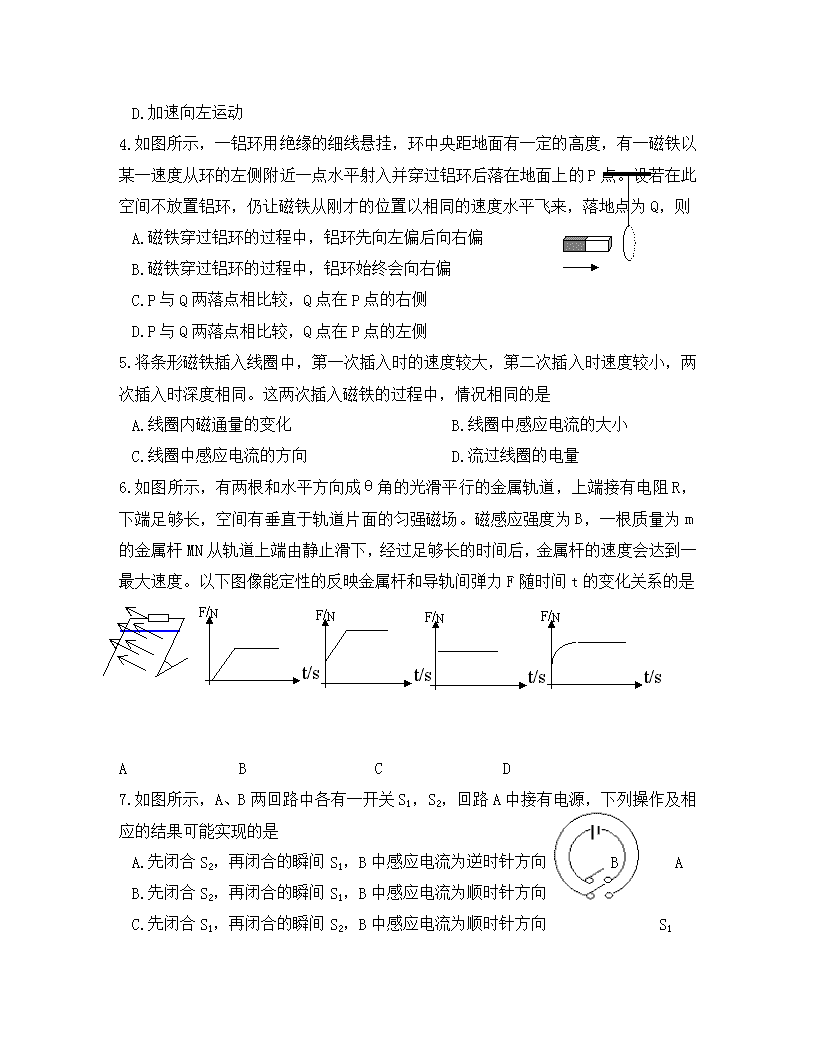

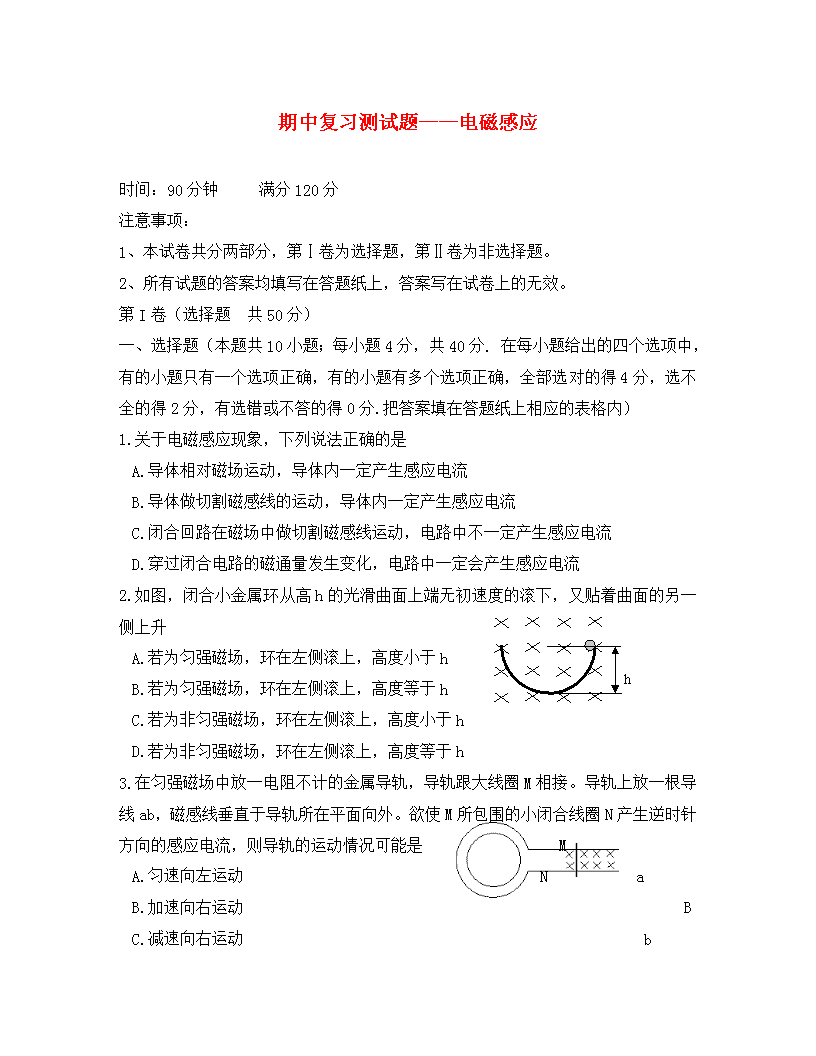

期中复习测试题——电磁感应 ‎ 时间：90分钟 满分120分 注意事项：‎ ‎1、本试卷共分两部分，第Ⅰ卷为选择题，第Ⅱ卷为非选择题。‎ ‎2、所有试题的答案均填写在答题纸上，答案写在试卷上的无效。‎ 第I卷（选择题 共50分）‎ 一、选择题（本题共10小题；每小题4分，共40分. 在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确，全部选对的得4分，选不全的得2分，有选错或不答的得0分.把答案填在答题纸上相应的表格内）‎ ‎1.关于电磁感应现象，下列说法正确的是 A.导体相对磁场运动，导体内一定产生感应电流 B.导体做切割磁感线的运动，导体内一定产生感应电流 C.闭合回路在磁场中做切割磁感线运动，电路中不一定产生感应电流 D.穿过闭合电路的磁通量发生变化，电路中一定会产生感应电流 h ‎2.如图，闭合小金属环从高h的光滑曲面上端无初速度的滚下，又贴着曲面的另一侧上升 A.若为匀强磁场，环在左侧滚上，高度小于h B.若为匀强磁场，环在左侧滚上，高度等于h C.若为非匀强磁场，环在左侧滚上，高度小于h D.若为非匀强磁场，环在左侧滚上，高度等于h ‎3.在匀强磁场中放一电阻不计的金属导轨，导轨跟大线圈M相接。导轨上放一根导线ab，磁感线垂直于导轨所在平面向外。欲使M所包围的小闭合线圈N产生逆时针方向的感应电流，则导轨的运动情况可能是 M A.匀速向左运动 N a B.加速向右运动 B C.减速向右运动 b D.加速向左运动 ‎4.如图所示，一铝环用绝缘的细线悬挂，环中央距地面有一定的高度，有一磁铁以某一速度从环的左侧附近一点水平射入并穿过铝环后落在地面上的P点。设若在此空间不放置铝环，仍让磁铁从刚才的位置以相同的速度水平飞来，落地点为Q，则 A.磁铁穿过铝环的过程中，铝环先向左偏后向右偏 B.磁铁穿过铝环的过程中，铝环始终会向右偏 C.P与Q两落点相比较，Q点在P点的右侧 D.P与Q两落点相比较，Q点在P点的左侧 ‎5.将条形磁铁插入线圈中，第一次插入时的速度较大，第二次插入时速度较小，两次插入时深度相同。这两次插入磁铁的过程中，情况相同的是 A.线圈内磁通量的变化 B.线圈中感应电流的大小 C.线圈中感应电流的方向 D.流过线圈的电量 ‎6.如图所示，有两根和水平方向成θ角的光滑平行的金属轨道，上端接有电阻R，下端足够长，空间有垂直于轨道片面的匀强磁场。磁感应强度为B，一根质量为m的金属杆MN从轨道上端由静止滑下，经过足够长的时间后，金属杆的速度会达到一最大速度。以下图像能定性的反映金属杆和导轨间弹力F随时间t的变化关系的是 F/N ‎ t/s F/N ‎ t/s F/N ‎ t/s F/N ‎ t/s A B C D ‎7. 如图所示，A、B两回路中各有一开关S1，S2，回路A中接有电源，下列操作及相应的结果可能实现的是 A.先闭合S2，再闭合的瞬间S1，B中感应电流为逆时针方向 B A B.先闭合S2，再闭合的瞬间S1，B中感应电流为顺时针方向 C.先闭合S1，再闭合的瞬间S2，B中感应电流为顺时针方向 S1‎ D.先闭合S1，再闭合的瞬间S2，B中感应电流为逆时针方向 S2‎ ‎8.如图所示，螺线管导线的两端与平行金属板相连，一个带有负电荷的通草球用绝缘的细线悬挂在两金属板之间并处于静止状态，若条 形磁铁突然插入线圈时，通草球的运动情况是：‎ A.向左摆动 B.向右摆动 C.保持静止 D.无法确定 ‎9.如图，光滑的固定轨道M、N平行放置，两导体棒P、Q平行放在导轨上，形成一闭合回路，有一条形磁铁从高处下落接近回路的过程中 A.P、Q将互相靠拢 B.P、Q将互相远离 M C.磁铁的加速度小于g N D.磁铁的加速度大于g P Q ‎10.如图电路甲和乙，电阻R和自感线圈L的电阻相等且都较小，接通S，使电路的电流稳定时，灯泡A发光，则 A.在电路甲中，断开S，A将渐渐变暗 B.在电路甲中，断开S，A将变得更亮，然后渐渐变暗 C.在电路乙中，断开S，A将渐渐变暗 D.在电路乙中，断开S，A将变得更亮，然后渐渐变暗 A L L R A R S S 甲 乙 班级：________ 姓名：_________ 学号：_______‎ ‎ 装 订 线 期中复习测试题——电磁感应（答题纸）‎ 一、选择题（本题共10小题；每小题4分，共40分. 在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确，全部选对的得4‎ 分，选不全的得2分，有选错或不答的得0分.把答案填在答题纸上相应的表格内）‎ 题号 ‎1‎ ‎2‎ ‎3‎ ‎4‎ ‎5‎ ‎6‎ ‎7‎ ‎8‎ ‎9‎ ‎10‎ 答案 第Ⅱ卷 非选择题（共80分）‎ 二、填空题（本大题共2小题，每空4分，共16分）‎ ‎11.把一个面积为S，总电阻为R的圆形金属环放在水平面上，有磁感应强度为B的匀强磁场，方向竖直向下，在把环以某一水平轴翻转180°的过程中，流过环某一横截面的总电量为 。‎ ‎12.如图所示，把一线框从一匀强磁场中拉出，第一次拉出的速率 是v，第二次拉出的速度是2v，其他条件不变，则前后两次拉力 大小之比为 ；前后两次线框中产生的热量之比是 ；‎ 通过导线截面的总电量之比为 。‎ 三、计算题：（本大题共5小题，共64分.解答应写出必要的文字说明，方程式和重要演算步骤，只写出最后答案不能得分；有数值计算的题，答案必须明确写出数值和单位.）‎ ‎13.两平行金属导轨固定在水平桌面上，每根导轨每米的电阻为0.1Ω，导轨的端点P、Q用电阻可以忽略的导线相连。两导轨间距L=0.2m，有随时间变化的匀强磁场垂直于桌面，已知磁感应强度B与时间的关系为B=kt，比例系数k=0.02T/s，一电阻不计的金属杆可在导轨上无摩擦的滑动，在滑动的过程中保持与导轨垂直。在t=0时刻，金属杆紧靠在P、Q端。在外力作用下，杆以恒定的加速度由静止开始向导轨的另一端滑动，求出在t=6s时金属杆所受到的安培力。‎ ‎ P Q V ‎14.如图，A是一面积为S=0.2m2，匝数为n=100匝的矩形线框，处于均匀的磁场中，磁感线方向和线圈所在平面垂直。磁感应强度随时间的变化规律为B=（6-0.02t）T，开始时外电路开关S断开。已知R1=4Ω，R2=6Ω，电容器的电容为C=30μF，线圈内阻不计，在R2两端PQ接一理想电压表，求 A ‎（1）S闭合后一段时间电压表的读数；‎ ‎（2）S闭合后一段时间，通过R2上电流的大小和方向；‎ ‎（3）S闭合一段时间后又断开后，有多少电量通过R2。‎ S R1‎ C R2‎ ‎15. 如图所示, 夹角为的三角形导轨, 处于磁感应强度为B、方向垂直纸面向里的匀强磁场中。导体ab以水平速度v向右平动。试写出: (1)在t时刻, ab中的感应电动势的表达式; (2)在时间t内, ab中的感应电动势的表达式。‎ ‎16.一质量m=0.016kg，ad长为L=0.5m，ab宽为d=0.1m，电阻R=0.1Ω的矩形线圈，从H=5m高处由静止开始自由下落，进入一匀强磁场，线圈平面与水平磁场始终垂直。当线圈的下边开始进入磁场时，线圈刚好做匀速直线运动，如图所示。已知线圈cd边通过磁场区域所用时间为t=0.15s，g取10m/s2，不计空气阻力。求：‎ ‎（1）磁场的磁感应强度B；‎ ‎（2）磁场区域的高度h（h>L） a b ‎（3）cd边通过磁场区域过程中线圈中产生的焦耳热。‎ d c H h ‎17.两根光滑金属导轨平行放置在倾角为θ=37°的斜面上，导轨顶端接一阻值R=8Ω的电阻，整个装置放置在一竖直向上的匀强磁场中，磁感应强度B=15/8T，质量为0.1kg，电阻为2Ω的金属棒ab静止释放沿导轨下滑，下滑过程中ab始终与导轨垂直且接触良好。设导轨足够长，导轨的宽为L=2m，当金属棒下滑的高度为h=3m时，金属棒改做匀速直线运动，其余电阻忽略不计。 B ‎（1）金属棒匀速运动的速度； R ‎（2）金属棒下滑过程中对导轨的压力如何变化？最终为多少？ a ‎（3）整个变速滑动过程中电阻R上产生的热量。‎ b θ
