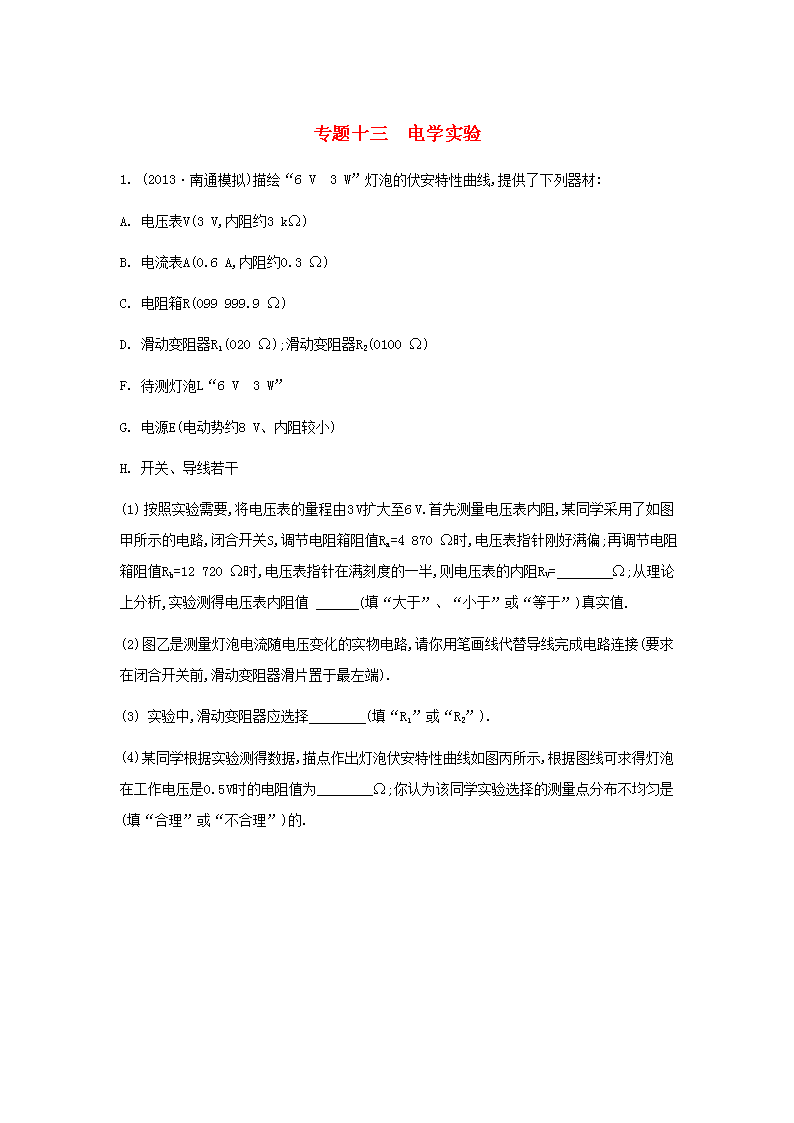

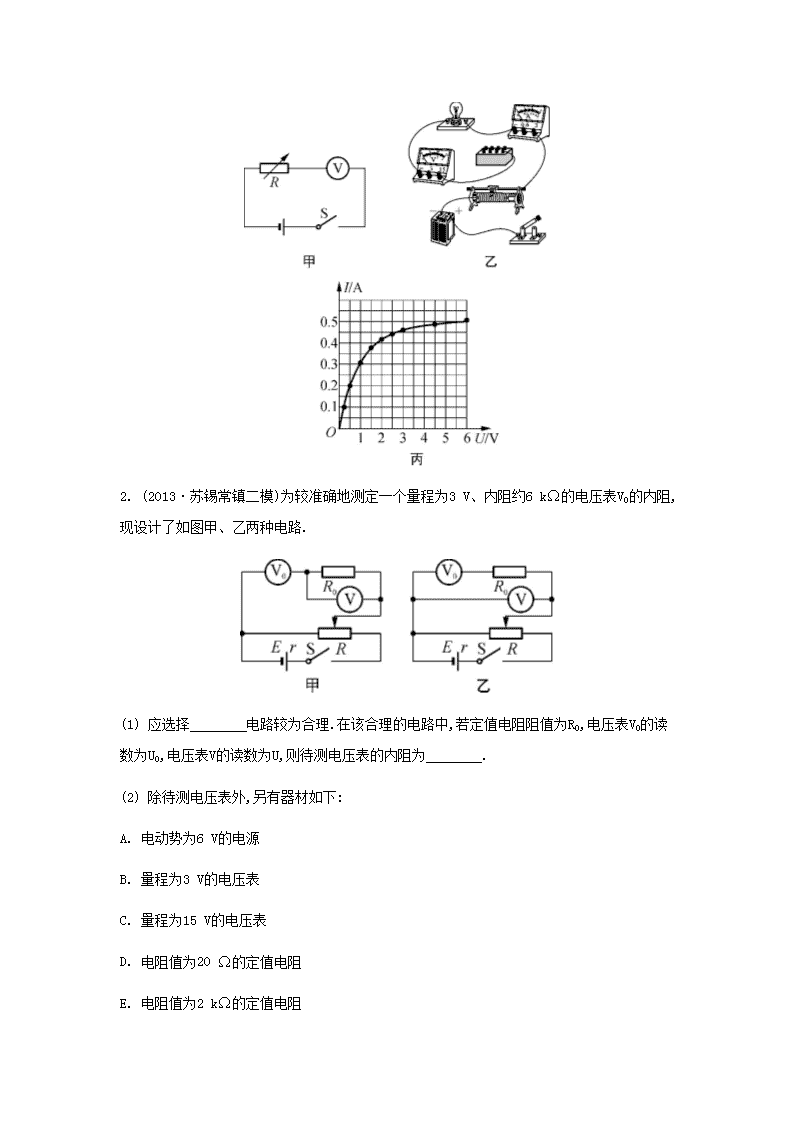

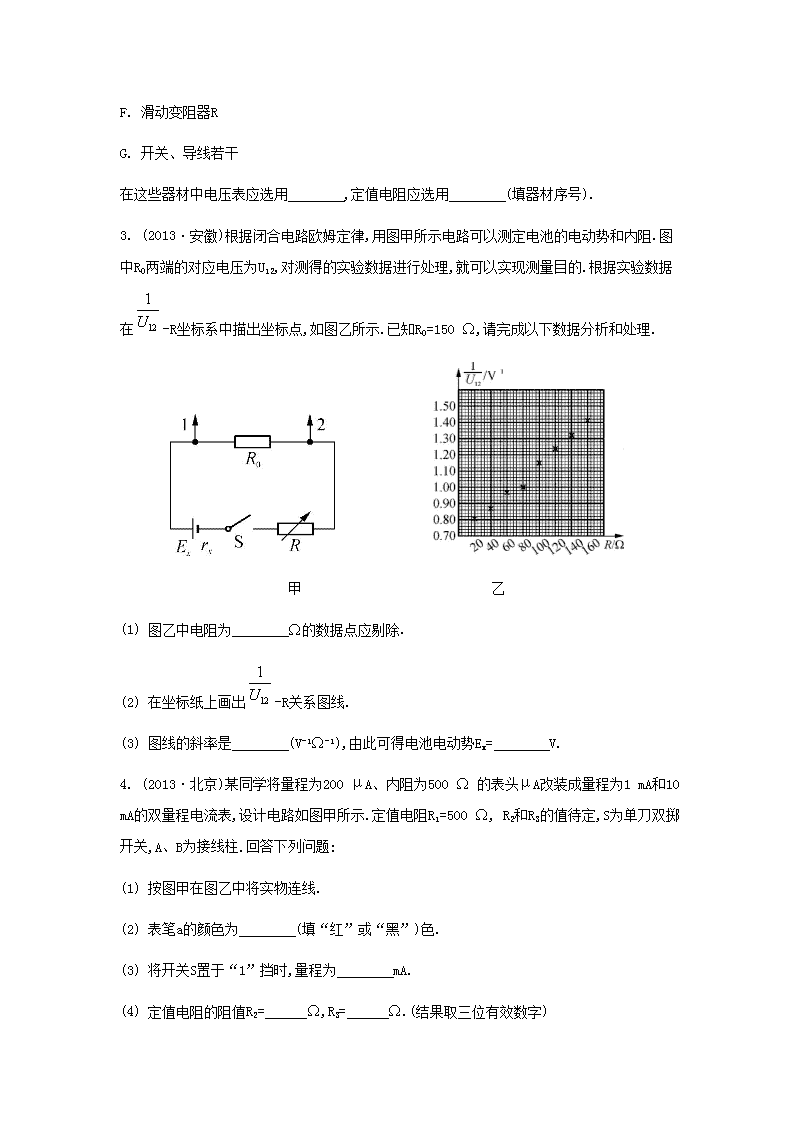

专题十三　电学实验 ‎1. (2013·南通模拟)描绘“6 V　3 W”灯泡的伏安特性曲线,提供了下列器材:‎ A. 电压表V(3 V,内阻约3 kΩ)‎ B. 电流表A(‎0.6 A,内阻约0.3 Ω)‎ C. 电阻箱R(099 999.9 Ω)‎ D. 滑动变阻器R1(020 Ω);滑动变阻器R2(0100 Ω)‎ F. 待测灯泡L“6 V　3 W”‎ G. 电源E(电动势约8 V、内阻较小)‎ H. 开关、导线若干 ‎(1) 按照实验需要,将电压表的量程由3 V扩大至6 V.首先测量电压表内阻,某同学采用了如图甲所示的电路,闭合开关S,调节电阻箱阻值Ra=4 870 Ω时,电压表指针刚好满偏;再调节电阻箱阻值Rb=12 720 Ω时,电压表指针在满刻度的一半,则电压表的内阻RV=　　　　Ω;从理论上分析,实验测得电压表内阻值 　　　(填“大于”、“小于”或“等于”)真实值. ‎ ‎(2) 图乙是测量灯泡电流随电压变化的实物电路,请你用笔画线代替导线完成电路连接(要求在闭合开关前,滑动变阻器滑片置于最左端).‎ ‎(3) 实验中,滑动变阻器应选择　　　　(填“R1”或“R2”).‎ ‎(4) 某同学根据实验测得数据,描点作出灯泡伏安特性曲线如图丙所示,根据图线可求得灯泡在工作电压是0.5 V时的电阻值为　　　　Ω;你认为该同学实验选择的测量点分布不均匀是　　　　(填“合理”或“不合理”)的.‎ ‎2. (2013·苏锡常镇二模)为较准确地测定一个量程为3 V、内阻约6 kΩ的电压表V0的内阻,现设计了如图甲、乙两种电路.‎ ‎(1) 应选择　　　　电路较为合理.在该合理的电路中,若定值电阻阻值为R0,电压表V0的读数为U0,电压表V的读数为U,则待测电压表的内阻为　　　　.‎ ‎(2) 除待测电压表外,另有器材如下:‎ A. 电动势为6 V的电源 B. 量程为3 V的电压表 C. 量程为15 V的电压表 D. 电阻值为20 Ω的定值电阻 E. 电阻值为2 kΩ的定值电阻 F. 滑动变阻器R G. 开关、导线若干 在这些器材中电压表应选用　　　　,定值电阻应选用　　　　(填器材序号).‎ ‎3. (2013·安徽)根据闭合电路欧姆定律,用图甲所示电路可以测定电池的电动势和内阻.图中R0两端的对应电压为U12,对测得的实验数据进行处理,就可以实现测量目的.根据实验数据在-R坐标系中描出坐标点,如图乙所示.已知R0=150 Ω,请完成以下数据分析和处理.‎ ‎ ‎ 甲 乙 ‎(1) 图乙中电阻为　　　　Ω的数据点应剔除.‎ ‎(2) 在坐标纸上画出-R关系图线.‎ ‎(3) 图线的斜率是　　　　(V-1Ω-1),由此可得电池电动势Ex=　　　　V.‎ ‎4. (2013·北京)某同学将量程为200 μA、内阻为500 Ω 的表头μA改装成量程为1 mA和10 mA的双量程电流表,设计电路如图甲所示.定值电阻R1=500 Ω, R2和R3的值待定,S为单刀双掷开关,A、B为接线柱.回答下列问题:‎ ‎(1) 按图甲在图乙中将实物连线.‎ ‎(2) 表笔a的颜色为　　　　(填“红”或“黑”)色.‎ ‎(3) 将开关S置于“1”挡时,量程为　　　　mA.‎ ‎(4) 定值电阻的阻值R2=　　　Ω,R3=　　　Ω.(结果取三位有效数字)‎ 甲 乙 丙 ‎(5) 利用改装的电流表进行某次测量时,S置于“2”挡,表头指示如图丙所示,则所测量电流的值为　　　　mA. ‎ ‎5. (2013·南师附中等五校质量调研)为测定某电源的电动势E和内阻r以及一段电阻丝的电阻率ρ,设计了如图甲所示的电路.ab是一段电阻率较大的粗细均匀的电阻丝,R0是阻值为2 Ω的保护电阻,滑片P与电阻丝接触始终良好.‎ 甲 ‎(1) 实验中用螺旋测微器测得电阻丝的直径如图乙所示,其示数为d=　　　　mm.‎ 乙 ‎(2) 实验时闭合开关,调节P的位置,记录aP长度x和对应的电压U、电流I等相关数据,如下表:‎ x(m)‎ ‎0.10‎ ‎0.20‎ ‎0.30‎ ‎0.40‎ ‎0.50‎ ‎0.60‎ U(V)‎ ‎1.50‎ ‎1.72‎ ‎1.89‎ ‎2.00‎ ‎2.10‎ ‎2.18‎ I(A)‎ ‎0.49‎ ‎0.43‎ ‎0.38‎ ‎0.33‎ ‎0.31‎ ‎0.28‎ ‎(Ω)‎ ‎3.06‎ ‎4.00‎ ‎4.97‎ ‎6.06‎ ‎6.77‎ ‎7.79‎ ‎① 请根据表中数据在图丙上描点连线作UI关系图线,根据该图象,可得电源的电动势E=　　　　V,内阻r=　　　　Ω.‎ 丙 ‎② 根据表中数据作出的-x关系图象如图丁所示,利用该图象,可求得电阻丝的电阻率ρ为　　　　Ω·m(保留两位有效数字).‎ 丁 ‎③ 图丁中-x关系图线纵轴截距的物理意义是　　　　　　　　　.‎ 专题十三　电 学 实 验 ‎1. (1) 2 980　大于 ‎(2) 如图所示 ‎(3) R1　(4) 2.5　合理 ‎2. (1) 乙　　(2) B　E ‎3. (1) 80.0　(2) 图略　(3) 4.4×10-3　1.50‎ ‎4. (1) 图略　(2) 黑　(3) 10　(4) 25　225　(5)0.780(0.78同样正确)‎ ‎5. (1) 0.400(0.3980.402)‎ ‎(2) ① 如图所示　3.00(2.983.02)‎ ‎1.0(1、1.00也对)‎ ‎② 1.2×10-6(或1.3×10-6)‎ ‎③ 电流表的内阻(为2.0 Ω)‎
