北京各区县中考一模物理试题汇编含答案

北京各区县中考一模物理试题汇编含答案

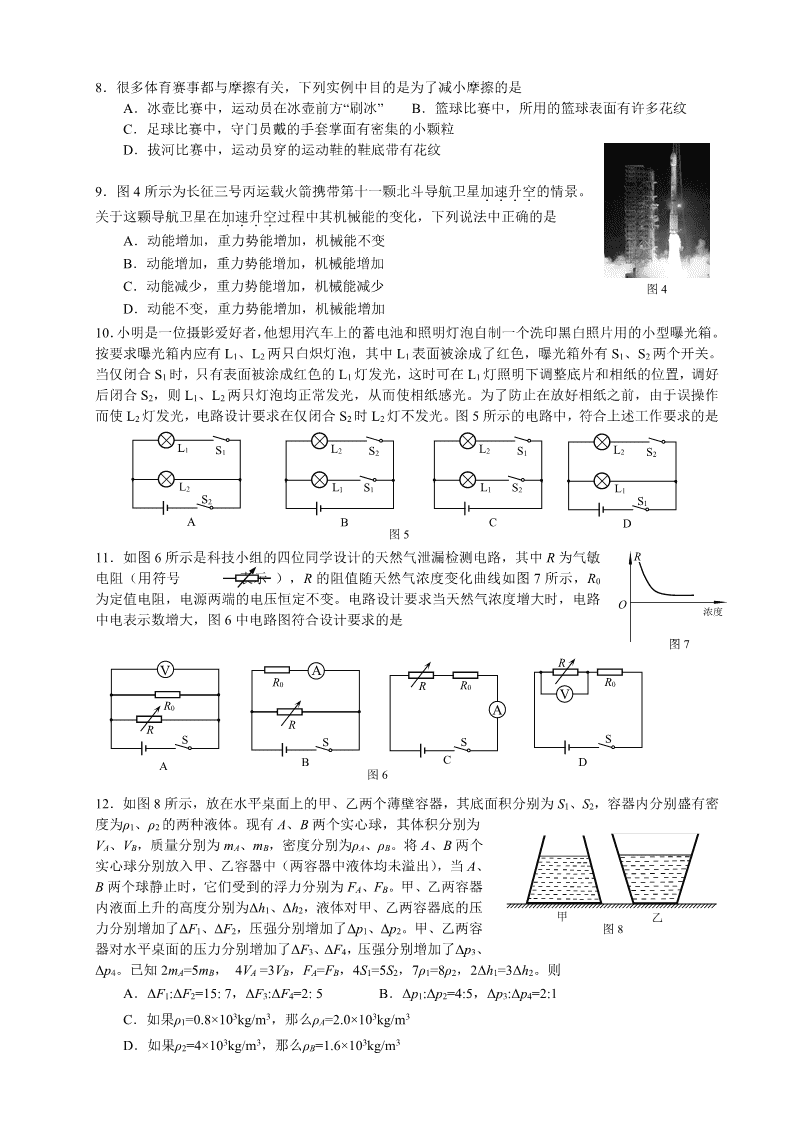

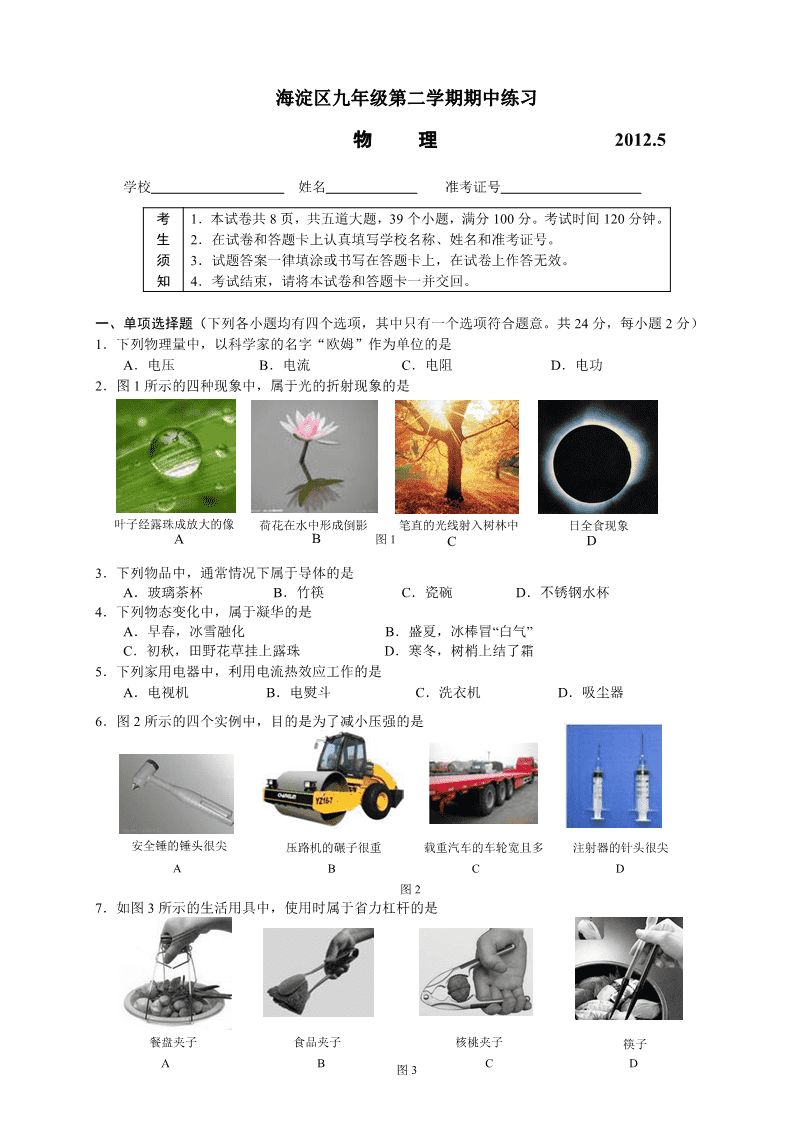

海淀区九年级第二学期期中练习 物 理 2012.5 学校 姓名 准考证号 考 生 须 知 1．本试卷共 8 页，共五道大题，39 个小题，满分 100 分。考试时间 120 分钟。 2．在试卷和答题卡上认真填写学校名称、姓名和准考证号。 3．试题答案一律填涂或书写在答题卡上，在试卷上作答无效。 4．考试结束，请将本试卷和答题卡一并交回。 一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。共 24 分，每小题 2 分） 1．下列物理量中，以科学家的名字“欧姆”作为单位的是 A．电压 B．电流 C．电阻 D．电功 2．图 1 所示的四种现象中，属于光的折射现象的是 3．下列物品中，通常情况下属于导体的是 A．玻璃茶杯 B．竹筷 C．瓷碗 D．不锈钢水杯 4．下列物态变化中，属于凝华的是 A．早春，冰雪融化 B．盛夏，冰棒冒“白气” C．初秋，田野花草挂上露珠 D．寒冬，树梢上结了霜 5．下列家用电器中，利用电流热效应工作的是 A．电视机 B．电熨斗 C．洗衣机 D．吸尘器 6．图 2 所示的四个实例中，目的是为了减小压强的是 7．如图 3 所示的生活用具中，使用时属于省力杠杆的是 图 1 D 钢 勺 在 水 面 处 折 断 了 钢 勺 在 水 面 处 折 沙 滩 上 有 白 鸽 断 了 日全食现象 C 酒 杯 在 镜 中 成 像 B 荷花在水中形成倒影 笔直的光线射入树林中 A 叶子经露珠成放大的像 图 3 核桃夹子食品夹子餐盘夹子 筷子 A B C D 图 2 安全锤的锤头很尖 压路机的碾子很重 载重汽车的车轮宽且多 注射器的针头很尖 A B C D 8．很多体育赛事都与摩擦有关，下列实例中目的是为了减小摩擦的是 A．冰壶比赛中，运动员在冰壶前方“刷冰” B．篮球比赛中，所用的篮球表面有许多花纹 C．足球比赛中，守门员戴的手套掌面有密集的小颗粒 D．拔河比赛中，运动员穿的运动鞋的鞋底带有花纹 9．图 4 所示为长征三号丙运载火箭携带第十一颗北斗导航卫星加速升空的情景。 关于这颗导航卫星在加速升空过程中其机械能的变化，下列说法中正确的是 A．动能增加，重力势能增加，机械能不变 B．动能增加，重力势能增加，机械能增加 C．动能减少，重力势能增加，机械能减少 D．动能不变，重力势能增加，机械能增加 10．小明是一位摄影爱好者，他想用汽车上的蓄电池和照明灯泡自制一个洗印黑白照片用的小型曝光箱。 按要求曝光箱内应有 L1、L2 两只白炽灯泡，其中 L1 表面被涂成了红色，曝光箱外有 S1、S2 两个开关。 当仅闭合 S1 时，只有表面被涂成红色的 L1 灯发光，这时可在 L1 灯照明下调整底片和相纸的位置，调好 后闭合 S2，则 L1、L2 两只灯泡均正常发光，从而使相纸感光。为了防止在放好相纸之前，由于误操作 而使 L2 灯发光，电路设计要求在仅闭合 S2 时 L2 灯不发光。图 5 所示的电路中，符合上述工作要求的是 11．如图 6 所示是科技小组的四位同学设计的天然气泄漏检测电路，其中 R 为气敏 电阻（用符号 表示 ），R 的阻值随天然气浓度变化曲线如图 7 所示，R0 为 定值电阻，电源两端的电压恒定不变。电路设计要求当天然气浓度增大时，电路中 电表示数增大，图 6 中电路图符合设计要求的是 12．如图 8 所示，放在水平桌面上的甲、乙两个薄壁容器，其底面积分别为 S1、S2，容器内分别盛有密 度为 ρ1、ρ2 的两种液体。现有 A、B 两个实心球，其体积分别为 VA、VB，质量分别为 mA、mB，密度分别为 ρA、ρB。将 A、B 两 个实心球分别放入甲、乙容器中（两容器中液体均未溢出），当 A、B 两个球静止时，它们受到的浮力分别为 FA、FB。甲、乙两 容器内液面上升的高度分别为 Δh1、Δh2，液体对甲、乙两容器底 的压力分别增加了 ΔF1、ΔF2，压强分别增加了 Δp1、Δp2。甲、 乙两容器对水平桌面的压力分别增加了 ΔF3、ΔF4，压强分别增 加了 Δp3、Δp4。已知 2mA=5mB， 4VA =3VB，FA=FB，4S1=5S2，7ρ1=8ρ2，2Δh1=3Δh2。则 A．ΔF1:ΔF2=15: 7，ΔF3:ΔF4=2: 5 B．Δp1:Δp2=4:5，Δp3:Δp4=2:1 C．如果 ρ1=0.8×103kg/m3，那么 ρA=2.0×103kg/m3 D．如果 ρ2=4×103kg/m3，那么 ρB=1.6×103kg/m3 二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。共 12 图 4 图 7 浓度 R O 图 5 L2 S2 L1 A S1 L1 S1 L2 B S2 L1 S2 L2 C S1 L1 S1 L2 D S2 图 8 甲 乙 A 图 6 R S R0 V B R S R0 A C R S R0 A D R S R0 V R 分，每小题 3 分。每小题选项全选对的得 3 分，选对但不全的得 2 分，有错选的不得分） 13．下列说法中正确的是 A．一桶水的比热容和一杯水的比热容一样大 B．水壶里的水沸腾时，水蒸气把壶盖顶起，内能转化为机械能 C．用锯条锯木板时，锯条发热，锯条的内能增加 D．物体的温度越高，所含的热量越多 14．关于电磁现象，下列说法中正确的是 A．通电导体在磁场中一定受到力的作用 B．电动机是利用通电线圈在磁场中受力转动的原理工作的 C．发电机是利用电磁感应现象制成的，工作时将电能转化为机械能 D．奥斯特实验表明通电导体周围存在磁场 15．如图 9 所示，用两块位于竖直面的平行正对的木板 A、B 夹住木块 C，使木块 C 处于静止状态。木 块 C 所受重力为 G，木板 A、B 对木块 C 的压力分别为 F1、F2，木块 C 对木板 A、B 的压力分别为 F3、 F4，木板 A、B 对木块 C 的摩擦力均为 f。则下列说法中正确的是 A．G 与 F1 大小相等 B．G 与 f 大小相等 C．F1 与 F2 是一对平衡力 D．F1 与 F3 是一对相互作用力 16．如图 10 所示是冰壶比赛的一个场景。冰壶比赛的得分规则是：冰壶被运动员 掷出之后，冰壶在冰面上滑行的过程中，运动员不能再触碰冰壶，依据最终停在得分 区的不同位置得分。关于冰壶在冰面上滑行过程中，下列说法中正确的是 A．冰壶被掷出之后，冰壶在冰面上滑行的速度是先增大后减小 B．冰壶在冰面上滑行过程中，冰壶受到的合力一定不为零 C．由于冰壶受到的阻力大于惯性，所以冰壶在冰面上滑行速度越来越小 D．冰壶在滑行中具有动能是由于冰壶被掷出之前运动员对冰壶做了功 三、填空题（共 14 分，每小题 2 分） 17．夏季的雨后，天空中有时会出现一道美丽的彩虹，这种现象说明太阳光是由 组成的。（选填“一 种单色光”或“多种单色光”） 18．小红坐在行驶的车厢内，若以车厢为参照物，则小红是 的。（选填“静止”或“运动”） 19．物理课上，老师把正在发声的手机放悬吊在玻璃罩内，逐渐抽出玻璃罩内的空气，手机的铃声越来 越小。这个现象说明真空中 传播声音。（选填“能”或“不能”） 20．若天然气的热值为 7.5×107J/m3，则 100m3 的天然气完全燃烧放出的热量是 J。 21．一辆电动自行车以 10m/s 的速度，在平直公路上匀速行驶了 30s，它通过的路程是 m。 22．图 11 所示的电路中，R1 为滑动变阻器，R0、R2 均为定值电阻，电源两端的电压保持12V不变。若改变滑动 变阻器R1的滑片位置，V1、V2两电压表以及电流表的示数将 发生相应的变化。V1、V2两电压表示数的变化量大小与电 流表示数的变化量的大小的关系图线分别为图12所示①、 ②直线。根据以上条件可知当电流表示数为0.3A时，滑动 变阻器接入电路的阻值为_______Ω。 23．如图 13 所示，有两个底面积均为 S 的实心圆柱体 C 和 D，分别用两根细绳的一端系于它们的上表 面的中央，细绳的另一端分别系在轻质杠杆的两端，杠杆恰好水平平衡。把质量为 800g 的酒精缓慢注 入底面积为 S1 的圆柱形容器甲中，同时向上下横截面积分别为 S2、S3 的圆柱形容器乙中注入某种液体， 当两容器中液体均静止，且杠杆再次水平平衡时，圆柱体 C 下底浸入酒精中的深度为 2.5cm，酒精对容 器甲底面的压强为 1100Pa，圆柱体 D 下底浸入液体的深度为 4cm。若把圆柱体 D 从 B 端取下后将其从 原位置再竖直向下移动 2.5 cm，圆柱体 D 刚好被液体浸没，此时细线的拉力为 10.5N。在圆柱体 D 向 图 9 CA B 图 10 图 11 R1 V1 V2 AR2 R0 ΔU/V ΔI/A0 0.1 0.2 0.3 1 2 3 4 5 图 12 下移动过程中，液体在容器乙截面积不同的上、下两部分上升的体积相等，在以上整个操作过程中，两 容器中液体均未溢出，且圆柱体 C 和 D 均未与容器壁接触。已知酒精的密度为 0.8×103 kg/m3，S1 为 80 cm2，AO:OB=3:1，S2: S = 5 : 4，S3 : S = 9:4，g 取 10N/kg，则圆柱体 D 的密度为 kg/m3。 四、实验与探究题(共 34 分，24~26、28、30~34 题各 2 分，27、29、35 题各 3 分，36 题 7 分) 24．请根据光的反射定律，在图 14 中画出入射光线 AO 的反射光线 OB。 25．如图15 所示，物体 A 的长度的测量值为 cm。 26．如图 16 所示，温度计的示数是 ℃。 27． 下表是小明在标准大气压下探究某种物质的凝固特点时记录的实验数据。 放热时间/min 0 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5 5.5 6 … 20 20.5 21 温度/℃ 70 64 59 23 52 49 48 48 48 48 47 45 43 … 21 21 21 分析表中数据可知：从开始计时起，到第 min 时的数据有明显错误；当该物质温度为 64℃时， 其状态是 态（选填“固”、“液”或“固液混合”）；这种物质是 （选填“晶体”或“非晶 体”）。 28．小红在水平桌面上利用如图 17 所示的实验器材，探究平面镜成像 的特点。其中 A、B 是两段完全相同的蜡烛，C 是平整的白纸，E 是薄 透明平板玻璃。 小红将点燃的蜡烛 A 放在玻璃板前，观察到玻璃板后有蜡烛 A 的 像 A'，小红在像 A'所在的位置用光屏 承接这个像（选填“能”或 “不能”）。 小红在玻璃板后移动蜡烛 B 想使其与像 A'完全重合，但小红沿水平 桌面无论怎样移动蜡烛 B，蜡烛 B 始终不能与蜡烛 A 的像 A'完全重合，造成这种情况的原因可能是 。 29．小明用电压表、电流表测定额定电压为 2.5V 的小灯 泡的额定功率。 （1）请在图 18 的“○”内合适位置填入灯泡、电压 表和电流表的符号，使其符合测量 2.5V 小灯泡的额定功 率的实验电路。 （2）实验过程中，当电压表示数为 2.5V 时，小灯泡正常发光，此时电流表的示数如图 19 所示。 图 14 O A N 图 18 R P S 图 19 — 0.6 3 0 1 2 3cm A 图 15 图 17 白纸 C 蜡烛 A 蜡烛 B 透明玻璃 E 支架 30 ℃ 20 图 16 乙甲 C D A B O 图 13 由此可知小灯泡正常发光时，通过它的电流的测量值为 A，实验测得小灯泡的额定功率为 W。 30．小华想探究凸透镜成像规律。实验桌上有 A、B、C 三个凸透镜，其中凸透镜 A 的焦距为 10cm，凸 透镜 B 的焦距为 50cm，凸透镜 C 的焦距未知。光具座上标尺的刻度范围如图 20 所示。 （1）实验过程中，他将凸透镜固定在光具座上 50cm 刻线处，点燃的蜡烛固定在 20cm 刻线处，移 动光屏，当光屏移至 65cm 刻线处时，在光屏上呈现出烛焰清晰的倒立、缩小的像，则他此次实验选择 的凸透镜是 。（选填“A”或“B”） （2）小华将凸透镜 C 固定在光具座上 50cm 刻线处，点燃的蜡烛固定在 20cm 刻线处，移动光屏， 当光屏移至 90cm 刻线处时，在光屏上呈现出烛焰清晰的像。若将点燃的蜡烛固定在 25cm 刻线处，光 屏固定在 90 cm 刻线位置不动，在点燃的蜡烛与凸透镜之间适当位置放一个 （选填“凸”或“凹”） 透镜，在光屏上仍可能得到清晰的像。 31．在探究影响滑轮组机械效率高低的因素时，一位同学设计了如图 21 所示的四个滑轮组，并将所测 数据填入如下实验数据记录表。 （1）由第 1 次和第 2 次实验数据可知，用滑轮组提升物体，当滑轮组一定时，滑轮组的机械效率 可能与 有关。 （2）由第 2 次和第 次实验数据可知，用滑轮组提升物体，当被提升的物体一定时，滑轮组 的机械效率可能与动滑轮重有关。 32．小明在探究并联电路中电流关系时，根据实验数据绘制了干路电流 I 随支路电流 I1 变化的图像，如 图 22 所示，请你根据该图像写出干路电流 I 和支路电流 I1 的关系式：I ＝ 。 33．在猜想影响滑动摩擦力大小因素的过程中，小红猜想物体的速度越大，滑动摩擦力越大。请你利用 序号 动滑轮重 G 动/N 钩码总重 G/N 钩码上升高度 h/m 测力计拉力 F/N 测力计移动距离 s/m 机械效率 η 1 1 2 0.1 1 0.3 66.7% 2 1 4 0.1 1.67 0.3 79.8% 3 2 4 0.1 2.0 0.3 66.7% 4 1 4 0.1 2.5 0.2 80% 0 cm 50 1009080706040302010 图 20 I1/A0 图 22 I/A 0.6 0.2 1.2 1.8 0.4 0.6 0.8 F F FF 图 21 图 23 木板 木块 测力计 定滑轮 图 23 所示装置设计一个实验证明小红的猜想是错误的。简述实验过程及实验现象。 34．小红想探究导体电阻的大小与导体长度的关系。她选择了粗细均匀、横截面积为 1 mm2 的某种合 金丝，利用如图 24 所示的电路分别测量了该合金丝不同长度的电阻值，实验数据如下表所示。请根据 表中数据归纳出该种合金丝的电阻 R 与电阻丝长度 L 的关系：常温时，在 的条件下，R = 。 35．小红想测出一个质量约为 200g 的实心金属圆环的密度。实验室提供的器材 有：一个大水槽和足量的水、细线、刻度尺和一个体积大约为 600cm3 长方体木 块。 （1）以下是她设计的实验步骤，请你补充完整。 ①将长方体木块放入水槽中，使其漂浮在水面上，保持上表面与水面平行，用刻度尺测出木块上表 面到水面的距离 h1； ② ，用刻度尺测出木块上表面到水面的距离 h2； ③ ，用刻度尺测出木块上表面到水面的距离 h3； （2）已知水的密度为 ρ 水，利用上述测量出的物理量和已知量计算金属圆环密度的表达式： ρ 金属= 。 36．实验桌上有如下实验器材：一个满足实验要求的电源（两端电压值符合实验要求且保持不变）、阻 值已知的定值电阻一个，电阻箱（电路图符号 ）一个，滑动变阻器一个，已调零的电流表一 块、电压表两块，开关一个，导线若干。请选用上述实验器材，设计一个实验证明“在 R1 与 R2 串联的 电路中，如果 R1 的电阻值和通过它的电流保持不变，则电阻 R1 与 R2 消耗的总功率 P 与电阻 R2 消耗的 功率 P2 的关系为 P= P2+ b（b 为一个不变量）”。请画出实验电路图；写出实验步骤；画出实验数据记录 表。 五、计算题（共 16 分，37 题 3 分，38 题 6 分，39 题 7 分） 37．太阳能热水器的水箱内有 100kg 的水，在阳光的照射下，水温从 20℃升高到 70℃，求此过程中水 吸收的热量。[水的比热容为 4.2×103J/(kg·℃)] 38．如图 25 所示，电源两端的电压 U 保持不变。当开关 S1、S2 都闭合，滑动变阻器接入电路中的电阻 为 RA 时，电压表 V1 的示数为 U1，电流表示数为 I1，滑动变阻器消耗的电功率为 PA，电路消耗的总功 率为 P1；当开关 S1 闭合、S2 断开，滑动变阻器的滑片 P 位于最右端时，电流表的示数为 I2，电路消耗 的总功率为 P2。保持开关 S1 闭合、S2 断开，当滑动变阻器的滑片 P 由最右端调至使其接入电路中的电 阻为 RA 时，电流表的示数为 I3，电压表 V2 的示数为 U2，电路消耗的总功率为 P3。继续改变滑动变阻 器接入电路的电阻值，当滑动变阻器接入电路中的电阻为 RB 时，电路消耗的总功率 P4=2.4W。已知 P2-P3=1.2W，U1:U2=4:9，I2:I3=4:3。求： （1）P2 与 P3 的比值； （2）RA 与 RB 的比值； （3）当开关 S1、S2 均闭合时，滑动变阻器 RA 消耗的电功率 PA。 L/m 0.2 0.4 0.6 0.8 1.0 1.2 R/Ω 0.24 0.48 0.72 0.96 1.2 1.44 S1 R2 R1 S2 图 25 P V1 V2 图 24 V A R S 39．图 26 是某科研小组设计的在岸边打捞水中物品的装置示意图。该装置由悬挂机构和提升装置两部 分组成。悬挂机构由固定杆 OD 和杠杆 BC 构成，O 为杠杆 BC 的支点，CO:OB=4:1。配重 E 通过绳子 竖直拉着杠杆 B 端，其质量 mE=500kg。安装在杠杆 C 端的提升装置由支架、电动机 Q、定滑轮 K 及动 滑轮 M 构成。其中支架和电动机 Q 的总质量 mQ=12kg，定滑轮 K 和动滑轮 M 的质量均为 m0。可利用 遥控电动机拉动绳子，通过滑轮组提升浸没在水中的物品。在一次打捞一批实心金属材料过程中，金属 材料浸没在水中匀速竖直上升，此时电动机 Q 牵引绳子的功率为 P1，绳子 H 端的拉力为 F1，金属材料 上升速度大小为 v1，地面对配重 E 的支持力为 N1，滑轮组的机械效率为 η1；在金属材料全部露出水面 后匀速竖直上升的过程中，绳子 H 端的拉力为 F2，地面对配重 E 的支持力为 N2，滑轮组的机械效率为 η2。已知 F1=200N，v1=0.2m/s，η2=95%，N1:N2=6:1，绳和杠杆的质量、捆绑金属材料的钢丝绳的质量 和体积、滑轮与轴及杠杆支点处的摩擦、水对金属材料的阻力均可忽略不计，g 取 10N/kg。求： （1）金属材料浸没在水中匀速上升时电动机牵引绳的功率 P1； （2）动滑轮 M 的质量 m0； （3）被打捞金属材料的密度ρ金。 电动机 Q BC O D 定滑轮 K 动滑轮 M H 甲 金属材料 图 26 E 海淀区九年级第二学期期中练习【答案】 物 理 参考答案及评分标准 2012．5 一、单项选择题（共 24 分，每小题 2 分） 题号 1 2 3 4 5 6 7 8 9 10 11 12 答案 C A D D B C C A B D C C 二、多项选择题（共 12 分，每小题 3 分，全选对的得 3 分，选对但不全的得 2 分，有错选的不得分） 题 号 13 14 15 16 答 案 A BC BD CD BD 三、填空题（共 14 分，每小题 2 分） 题号 答案 题号 答案 17 多种单色光 18 静止 19 不能 20 7.5109 21 300 22 10 23 3.6103 四、实验与探究题(共 34 分，24~26、28、30~34 题各 2 分，27、29、35 题各 3 分，36 题 7 分) 24．如图 1 所示（2 分） 25．3.20（3.18~3.22，3.2 均可得分） （2 分） 26．26（2 分） 27．1.5（1 分） 液（1 分） 晶体（1 分） 28．不能（1 分） 透明玻璃与水平桌面不垂直（1 分） （其他答案合理均 可得分） 29．（1）如图 2 所示（1 分） （2）0.3（1 分） 0.75（1 分） 30．（1）A（1 分） （2）凸（1 分） 31．（1）被提升物体的重（或钩码总重）（1 分） （2）3 （1 分） 32．I=I1+0.6A （2 分） 33．实验过程及现象：（两步操作共 1 分，说明 1 分） ①将木块置于水平长木板上，用弹簧测力计拉动木块，使木块以 v1 的速度在木板上做匀速直线运动， 记下弹簧测力计示数 F1； ②再次用弹簧测力拉动木块，使木块以 v2（v2≠v1）的速度在木板上做匀速直线运动，记下弹簧测 力计示数 F2； 说明：实验中 F1= F2，这一现象说明小红的观点是错误的。 （其他答案正确均可得分） 34．保持合金材料和截面积 1mm2 不变（或“合金材料和截面积一定”） （1 分） 1.2 Ω m ·L （1 分） AN O B 图 1 A R P S V L 图 2 35．（1）②将金属圆环轻轻放在木块上，使木块仍然漂浮在水面上，并保持木块上表面与水面相平（1 分）； ③将金属圆环用细线拴在木块下方，使木块仍然漂浮在水面 上，并保持木块上表面与水面相平，且金属圆环不与大水槽接触 （1 分） （2）ρ 金属= （1 分） 36.（1）实验电路图如图 3 所示。（1 分） （2）实验步骤： ①按电路图连接电路。（1 分） ②将滑动变阻器阻值调到最大值，闭合开关 S，调节电阻箱 R2 的阻值为适当值。用电流表 A 测量电 路的电流 I0，用电压表 V1 测量 R1 和 R2 两端的电压 U1，用电压表 V2 测量电阻 R2 两端的电压 U2， 将 I0、U1、U2 的数据记录在实验记录表中。（1 分） ③断开开关 S，改变电阻箱 R2 的阻值后，闭合开关 S，再调节滑动变阻器使电流表的示数仍为 I0， 用电压表 V1 测量 R1 和 R2 两端的电压 U1，用电压表 V2 测量电阻 R2 两端的电压 U2，将 U1、U2 的 数据记录在实验记录表中。（1 分） ④仿照步骤③，再进行 4 次实验。（1 分） ⑤利用公式 P=U1I0 和 P2=U2I0，分别计算出 6 次电阻 R1 与 R2 消耗的总功率 P 和电阻 R2 消耗的功率 P2 的数值，并分别记录在实验记录表中。（1 分） （3）实验数据记录表：（1 分） （其他答案正确均可得分） 五、计算题（共 16 分，37 题 3 分，38 题 6 分，39 题 7 分） 37．解：Q 吸=cm（t－t0） （1 分） =4.2×103J/(kg ·℃)×100kg ×（70－20）℃ （1 分） =2.1×107J （1 分） 38. 解：当开关 S1、S2 都闭合，滑动变阻器接入电路中的电阻为 RA 时，电路消耗的总功率为 P1，等效电路如 图 4 甲所示；当开关 S1 闭合、S2 断开，滑动变阻器滑片 P 位于最右端时，电路消耗的总功率为 P2，等效电路如图 4 乙所示；当开关 S1 闭合、S2 断开，滑动变阻器接入电路中的电阻为 RA 时， 电路消耗的总功率为 P3，等效电路如图 4 丙所示；当开关 S1 闭合、S2 断开，滑动变阻器接入电 路中的电阻为 RB 时，电路消耗的总功率为 P4，等效电路如图 4 丁所示。（1 分） I0/A U1/V U2/V P2/W P/W 水ρ 23 21 hh hh − − A R P S V2 R1R2 V1 图 3 图 4 RBR2R1 U I4 丁 P4 RAR2R1 U U2I3 丙 P3 乙 R1 U I2 R2 P2 甲 U1 R2 U PA I1 RA P1 （1）由图 4 乙、丙得： = ，P3=UI3，I2:I3=4:3 所以 P2 P3 = I2 I3 = 4 3 （1 分） （2）电源两端的电压不变，由图 4 乙、丙得：I2 I3 = R1 + R2 + RA R1 + R2 = 4 3 ，R1+R2=3RA 由 P2 P3 = 4 3 ，P2- P3=1.2W，解得：P2=4.8W，P3=3.6W （1 分） 由图 4 乙、丁得： = ，P4=UI4，I2 I4 = P2 P4 = 4.8W 2.4W= 2 1 I2 I4 = R1 + R2 + RB R1 + R2 = 2 1 ，R1+R2=RB 解得： RA RB = 1 3（1 分） （3）由图 4 甲、丙得： U1 U2 = I1RA I3（R1 + R2）= 4 9 ，解得：I1 I3 = 4 3， 电源两端的电压不变，I1 I3 = R1 + R2 + RA RA + R2 = 4 3，解得： RA R2 = 1 2 （1 分） 因为I2 I3 = 4 3，I1 I3 = 4 3，所以 P1=P2=4.8W 由图 4 甲得： PA P1 = RA R2 + RA，解得：PA= 1.6W （1 分） （其他解法正确的，均可相应得分） 39.解：（1）金属材料浸没在水中匀速上升时，电动机牵引绳子的功率为 P1=F1×3v1=200N×3×0.2m/s=120W （2 分） （2）金属材料浸没在水中匀速上升时，以支架、电动机 Q、定滑轮 K 为研究对象，受力分析图如 图 5 所示，配重 E 的受力分析图如图 6 所示，杠杆上 C 点、B 点受力分析图如图 7 所示。（说明：受力 分析图正确得 1 分） =FC1 ， =FB1 ， FC1·CO= FB1 ·OB =3F1+ GQ+G0 FB1= 4(3F1+ GQ+G0) 2P 2UI 2P 2UI 1CF′ 1BF′ 1CF′ =C1FOB CO )+(34- 01EB1E1 GGFGFGN Q+−== 图 7 BC FB1FC1 OFB1 N1 mEg 图 6 FC1 图 5 3F1 GQ +G0 ′ ′ ′ 金属材料离开水面后匀速上升的过程中，以支架、电动机 Q、定滑轮 K 为研究对象，受力分析图 如图 8 所示，配重 E 的受力分析图如图 9 所示，杠杆上 C 点、B 点受力分析图如图 10 所示。 =FC2 ， =FB2 ， FC2·CO= FB2 ·OB =3F2+ GQ+G0 FB2= 4(3F2+ GQ+G0) （1 分） 解得：G0=50N，m0=5kg （1 分） （3）金属材料浸没在水中匀速上升时，以动滑轮和被提升的金属材料为研究对象，受力分析图如 图 11 所示，金属材料离开水面后匀速上升的过程中，以动滑轮和被提升的金属材料为研究对象，受力 分析图如图 12 所示。F1= F1，F2= F2 F 浮+3F1=G0+G 3F2=G0+G 解得：F 浮=400N，G=950N（1 分） 根据阿基米德原理 F 浮=ρ 水 g V，解得：V = F浮 ρ水g =4×10-2m3 金属材料密度 ρ= m V = G gV =2.4×103kg/m3 （或 2.375×103kg/m3）（1 分） 2CF′ 2BF′ 2CF′ =C2FOB CO )+(34- 02EB2E2 GGFGFGN Q+−== 95%3 3 2 02 2 2 2 =−== F GF W W 总 有η 1 6 )(34 )(34 0Q2E 0Q1E 2 1 =++− ++−= GGFG GGFG N N FB2 N2 mEg 图 9 2CF ′ 3F1 F 浮 G0+G 图 11 ′ 3F2 G0+G 图 12 ′ 图 8 3F2 GQ +G0 图 10 BC FB2FC2 O′ ′ ′ ′ ′ 朝阳区九年级综合练习（一） 物 理 试 卷 2012.5 学校 班级 姓名 考号 第 I 卷（选择题 36 分） 一．下列各题均有四个选项，其中只有一个是符合题意的。请把该选项前字母填在题前〔 〕内。（共 24 分，每小题 2 分） ［ ］1．下列物理量中，以科学家的名字瓦特作为单位的物理量是 A．电流 B．电压 C．电阻 D．电功率 ［ ］2．图 1 所示的四种现象中，属于光的直线传播现象的是 ［ ］3．图 2 所示的各种用具在使用中，属于省力杠杆的是 ［ ］4．在图 3 所示的各种自然现象中，属于凝华的是 考生 须知 1.本试卷共 8 页,共五道大题,40 道小题，满分 100 分，考试时间 120 分钟。 2.在试卷和答题卡上准确填写学校名称，姓名和准考证号。 3.试题答案一律填涂或书写在答题卡上，在试卷上作答无效。 4.考试结束，请将本试卷和答题卡一并上交。 图 1 DA B C 景物在镜中成像手在墙上形成手影 山在水中形成“倒影”钢勺好像在水面处折断了 深秋的早晨大雾弥漫 初冬的早晨霜打枝头春天里冰雪消融 夏天的早晨花草上有露水 图 3A B C D 钓鱼竿食品夹 核桃夹 托盘天平 B CD 图 2 D 图 7 A 电热取暖器 抽油烟机 电视机 家用微波炉 B C D 图 9 图 8 ［ ］5．在图 4 所示的四种情境中，人对物体做功的是 ［ ］6．下列措施中，能使蒸发变快的是 A．把蔬菜用保鲜膜包好放入冰箱 B．把湿衣服晒在室外通风处 C．把新鲜的柑橘装入塑料袋 D．酒精灯不用时要加盖子 ［ ］7．如图 5 所示的四种家用电器中，利用电流热效应工作的是 ［ ］8．图6所示的跳伞运动员在空中匀速下落的过程中 A．动能一定增大 B．机械能一定不变 C．重力势能一定减小 D．机械能一定增加 ［ ］9．家庭用电冰箱中消耗电能的器件主要是电动压缩机和照明灯泡，其中电动压缩机 M 受温控 开关 S1 控制，照明灯泡 L 受门控开关 S2 控制，要求它们既能单独工作又能同时工作，图 7 是几个同学 画的家用电冰箱的电路图，其中正确的是 ［ ］10．如图 8 所示电路，电源两端电压保持不变。闭合开关 S，当滑动变阻器的滑片 P 向右滑动 时，下列判断正确的是 A．电压表 V1 示数变小，电压表 V2 示数变大，电流表示数变小 B．电压表 V1 示数变大，电压表 V2 示数变小，电流表示数变小 C．电压表 V1 示数变小，电压表 V2 示数变小，电流表示数变小 D．电压表V1示数变大，电压表V2示数变大，电流表示数变大 ［ ］11．如图 9 所示，放在 M、N 两水平桌面上的 A、B 两物体，分别在 FＡ＝5N、FＢ＝3N 的水平 拉力作用下做匀速直线运动，可以确定 A．桌面 M 一定比桌面 N 粗糙 B．A 的速度一定大于 B 的速度 C．A 的质量一定大于 B 的质量 D．A 受到的摩擦力一定大于 B 受到的摩擦力 电源M LS1 S2 M L 电源 S1 S2 电源 ML S2 S1L 电源 M S1 S2 F1＝5N M A F2＝3N N B A B D C 图 4 人用力推汽车 前进了一段距离 小明用力推货箱, 货箱纹丝不动 小军通过滑轮组 拉着重物静止不动 A B C 小红手提水桶水平 匀速行走了一段距离 D 图 5 图 6 A S R1 V 2 P V 1 R2 图 10 ［ ］12．将甲、乙两个完全相同的溢水杯放在水平桌面上，甲溢水杯中装满密度为 ρ1 的液体，乙 溢水杯中装满密度为 ρ2 的液体。如图 8 甲所示，将密度为 ρA，重为 GA 的物块 A 轻轻放入甲溢水杯 中，物块 A 漂浮在液面上，并且有 1/4 的体积露出液面，液体对甲杯底的压强为 P1。如图 10 乙所示， 将密度为 ρB，重为 GB 的物块 B 轻轻放入乙溢水杯中，物块 B 沉底，物块 B 对乙溢水杯底的压力为 F，液体对乙溢水杯杯底的压强为 P2。已知 ρ1∶ρ2＝3∶2，ρA∶ρB＝4∶5，则下列说法中正确的是 A．ρ1∶ρA,＝3∶4 B．FA 浮∶FB 浮＝9∶8 C．P1∶P2＝2∶3 D．F∶GB＝13∶45 二、下列各小题均有四个选项，其中符合题意的选项均多于一个。（共 12 分，每小题 3 分，全选对的 得 3 分，选对但不全的得 2 分，有错选的不得分） 13．下列做法中，符合安全用电要求的是 A．用湿布擦带电的插座 B．更换灯泡时，先断开开关 C．发现有人触电，要立即用手把人拉开 D．不可以靠近落在地上的高压线 14．关于温度、比热容、热量、内能，以下说法正确的是 A．0℃的冰没有内能，分子不运动 B．物体的温度越低，所含的热量越少 C．一个物体温度升高，它的内能增大 D．用水作为汽车发动机散热器的冷却剂，其原因之一是水的比热容较大 15．关于电磁现象，下列说法中正确的是 A．发电机是根据电磁感应现象制成的 B．电动机能够把电能转化为机械能 C．改变电磁铁线圈中的电流，电磁铁的磁性强弱就会改变 D．导体在磁场中做切割磁感线运动时，导体中不一定产生感应电流 16．下列说法中正确的是 A．做功快的机械，其功率一定大 B．跳远运动员助跑可以提高成绩，是利用了身体的惯性 C．人用水平方向的力推桌子，桌子没动是因为推力小于摩擦力 D．竖直向上抛出的小球，上升时受到的合力大于下降时受到的合力 三、填空题（共 14 分，每小题 2 分） 17．近视眼配戴用 透镜制作的近视眼镜就可以起到矫正作用。（填“凸”或“凹”） 18．小阳同学坐在行驶的公共汽车上，他相对于公路旁的树木来说是 的（选填：“运动”或 “静止”）。 19．一束激光射到平面镜上，当入射角是 35 度时，反射角是 度。 20．生活处处有物理，留心观察皆学问. 厨房中也包含着很多物理知识. 如：抽油烟机在工作时，由于 转动的扇叶处气体的流速大，压强 ，从而在周围大气压的作用下将油烟压向扇口排出。 21．北京到上海的距离为 1460km，我国修建的京沪高速铁路，运营速度达到 300km/h，乘坐高速火车 从北京到上海的时间大约是__________h。（结果保留 1 位小数） 22．如图所示电路，电源电压保持不变，开关 S 闭合后调节滑动变阻器的滑片 P，使电压表的示数为 10V，滑动变阻器的功率是 10W，调节滑动变阻器的滑片 P 到另一位置时，电压表的示数为 5V，此时 滑动变阻器的功率是 5W，则定值电阻 R0 的阻值为 Ω。 23．小阳想测出一块鹅卵石的密度。他在家中利用刻度尺、口大底小的塑料碗、大烧杯和适量的水进行 实验，在烧杯内放入适量水，再将塑料碗轻轻放入水中漂浮，如图甲所示。用刻度尺测出此时水盆内水 的深度为 h1。将鹅卵石放在塑料碗中，装有鹅卵石的塑料碗仍在水中漂浮，如图乙所示。用刻度尺测 出此时水盆内水的深度为 h2，将塑料碗中的鹅卵石放入水盆中，如图丙所示。用刻度尺测出此时水盆 A B 图 6 图 13 图 14 图 12 图 9 内水的深度为 h3，求 ρ 石= 。 四、实验与探究题。（共 34 分 24．如图 9 所示，物体 A 的长度为_______cm。（2 分） 25．如图 13 所示的弹簧测力计的示数是________N。（2 分） 26．如图 12 所示，电能表的读数为____________ kW·h。（2 分） 27．如图 11 所示，O 为杠杆的支点，画出力 F 的力臂。（2 分） 28．如图 15 所示，将磨光的两铅柱紧压对接在一起，下面挂很重的物体也不能将它们分开。这个现象 说明： 。（1 分） 29．在探究：水吸收的热量与水的质量和升高的温度是否有关“的实验中，记录的实验数据如下表： 试验次数 质量 m/kg 初温 t0/℃ 末温 t/℃ 加热时间 t/min 1 0.1 20 30 2 2 0.2 20 30 4 3 0.3 20 30 6 4 0.3 20 40 12 5 0.3 20 50 18 (1)该实验中是用加热时间间接反映水 。 （2）第 、 、 这三次实验，是探究水吸收的热量与水的质量是否有关。 （3）第 、 、 这三次实验，是探究水吸收的热量与水升高的温度有关。 （4）探究的结论是： 。（4 分） 30．在“验证凸透镜成像规律”的实验中： 0 1 N 2 3 4 5 0 1 2 3 4 5 R'R0 S V P O F G 0 1 2 3 4cm A 图 9 甲 乙 丙 h1 h2 h3 图 15 图 16 图 20 图 6 图 17 （1）某同学发现凸透镜的焦距未知，于是取来平行光源，让一束平行于主光轴的光线经过凸透镜后， 在光屏上形成了一个最小、最亮的光斑。如图 16 所示，则该凸透镜的焦距是 cm。 （2）取下平行光源，保持凸透镜的位置不变，把点燃的蜡烛放在光具座 20cm 处，这时应该向 （选 填：“左”或“右”）侧移动光屏，会在光屏上得到一个 立、缩小的实像。 （3）然后，把点燃的蜡烛放在光具座 45cm 处，应该在 （选填：“蜡烛”或“光屏”）一 侧透过凸透镜观察像。（4 分） 31．用一个定滑轮和一个动滑轮组成滑轮组有两种绕线方法。阳阳和明明各选取一种方法做实验。（不 计绳重和摩擦） （1）阳阳采用了如图 17 甲所示的绕线方法组装滑轮组。他通过滑轮组用 2N 的拉力 F 将物体 M 匀速 提升了 0.1m 的距离，若物体 M 重 4.2N，则有用功为 J，此滑轮组的机械效率为 。 （2）明明采用了另一种绕线方法组装滑轮组，即图 17 乙中的绕线，则用此滑轮组也匀速提升物体 M， 则拉力 F '为 N。（3 分） 32．小阳想利用两块电流表和阻值已知的电阻 R0 测量电阻 Rx 的阻值。他选择了满足实验要求的器材， 并连接了部分实验电路，如图 18 所示。闭合开关 S1、S2 时，电流表 A1 和电流表 A2 的示数分别为 I1、 I2； （1）请你添加一根导线完成图 26 所示的实验电路的连接； （2）请你用 I1、I2 和 R0 表示出 Rx，Rx= 。（2 分） 33．当导体两端电压一定时，通过导体的电流随导体电阻 变化规律的图像如图 17 所示。请根据图像判断，当导体 电阻为 60Ω 时，通过该导体的电流为 。（2 分） 34．小阳在研究“电阻消耗的电功率与该电阻阻值之间的关 系”时，记录的实验数据如下表所示。请你对表格中的数据 进行分析，归纳出电功率与电阻阻值之间的关系： ______________________________________________________________。(2 分) 乙甲 0cm 10 20 30 40 50 60 70 80 90 100 S2 S1 Rx R0 A2 A1 图 18 F 'F M M R/Ω 10 20 30 50 60 70 I/A 0.3 0.3 0.3 0.3 0.3 0.3 U/V 3 6 9 15 18 21 P/W 0.9 1.8 2.7 4.5 5.4 6.3 35．小阳同学为了探究小灯泡消耗的电功率与电阻的关系，做了如图所示的实验，图中灯泡 L1 的电阻 为 R1，灯泡 L2 的电阻为 R2，且 R1＞R2，小阳闭合开关后发现灯泡 L2 比灯泡 L1 亮，因此小阳认为，灯 泡电阻越小，小灯泡消耗的电功率越大。请你利用图所示的器材，设计一个实验证明小阳的结论是错误 的。 （1）在方框内画出实验电路图。 （2）根据实验现象简要说明小阳的结论是错误的。（3 分） 36．实验桌上提供了 6 个 50g 附有挂钩的相同的金属块，0～5N 的弹簧测力计一个，适量的水和满足实 验要求的量筒。请你利用提供的实验器材，设计实验证明：水对物体的浮力与物体排开水的体积成正比。 写出实验步骤并设计实验数据的记录表格。（5 分） 实验步骤： 实验数据记录表格： 五、计算题（共 16 分） 37 ． 质 量 为 50kg 的 水 ， 温 度 从 35℃ 升 高 到 55℃ ， 需 要 吸 收 多 少 焦 的 热 量 ？ [ 水 的 比 热 容 为 4.2×103J/(kg·℃)] （3 分） 38．如图所示电路，电源电压为 9V 且保持不变，小灯泡 L 的额定电流是 0.3A 且灯丝电阻保持不变，R1 是定值电阻，R2 是滑动变阻器。当开关 S1、S2 断开，闭合 S3，滑动变阻器的滑片位于 a 点时，小灯泡 正常发光，R1 和 R2 的功率分别是 P1a 和 P2a；当开关 S1、S2 断开，闭合 S3，滑动变阻器的滑片位于 b 点 时，R1 和 R2 的功率分别是 P1b 和 P2b；当开关 S1、S2 闭合，S3 断开，滑动变阻器的滑片位于 c 点时，R1 和 R2 的功率分别是 P1c 和 P2c，电路的总功率是 10.8W。若 P1a∶P1b∶P1c =9∶4∶81，P2b∶P2c =2∶9。 图中没有标出 a、b、c 的位置。 求：⑴定值电阻 R1 和小灯泡灯丝的阻值； ⑵滑动变阻器位于 a、b 和 c 点时接入电路的阻值。（6 分） L1 L2 S 图 S2 L R2 R1 S3 S1 P 39．人站在船上打捞沉没在河中的瓷器，船上的装置如图所示。为了打捞重 400N 的瓷器，把瓷器放入 一个合金制的筐内，合金筐重 80N，瓷的密度是 2.5×103㎏/m3，合金的密度是 8.0×103㎏/m3。不计绳 子重和滑轮轴与轮的摩擦时，当人站在船上竖直向下缓慢匀速拉动绳子，拉动水中铁筐时，不计水的阻 力，人对船板的压强为 P1，滑轮组的机械效率为η1；当铁筐离开水面后，保持人脚与船板的接触面积 不变，人对船板的压强为 P2，滑轮组的机械效率为η2。若 P1∶P2 =77∶60，η 1∶η2 =30∶33，求人重 和动滑轮重（g 取 10N/kg）。（7 分） 图 14 朝阳区九年级综合练习（一）【答案】 物理试卷答案及评分标准 2012.5 阅卷须知: 1．保持卷面整洁,严格掌握评分标准,认真评阅试卷,不给 1 分以下的分数。 2．一律用红钢笔或圆珠笔评阅。 一．选择题（共 24 分,每小题 2 分） 题号 1 2 3 4 5 6 7 8 9 10 11 12 题号 D A B D C B A C D C D D 二．选择题（共 12 分，每小题 3 分） 13 14 15 16 BD CD ABD ABD 三．填空题（共 14 分,每空 2 分） 题号 答案 分数 题号 答案 分数 17 凹 2 分 21 4.9 2 分 18 运动 2 分 22 10 2 分 19 35 2 分 23 （h2－h1）/( h3－h1) 2 分 20 小 2 分 四、实验与探究题（共 34 分） 24．3.63~3.67 （2 分） 25．1.2 （2 分） 26．586.6 （2 分） 27． 28．分子间存在着引力 （1 分） （2 分） 29．（1）水吸收的热量 （2）1、2、3 （3）2、3、4 （4）水吸收的热量与水的质量和升高的温度 有关。（4 分） 30．（1）10 （2）右（3）倒（4）光屏 （4 分） 31．（1）0.6 70% （2）3 （3 分） 32．（1） （2）I2R0/ I1 （2 分） O F G L A2 S2 R0 A1 Rx S1 其他解法正确均给分 33．0.05A （2 分） 34．当导体中的电流保持 0.3A 不变时，导体的电功率跟导体的电阻的关系为 P=(0.09 W /Ω)·R。 或当导体中的电流保持 0.3A 不变时，导体的电功率跟导体的电阻成正比， 比例系数为 0.09 W /Ω。（2 分） 35．（1） （2）将灯泡 L1 和 L2 串联在电路中，且 R1＞R2，闭合开关 S，灯泡 L1 比 L2 亮，此时灯泡电阻越小， 消耗的电功率越小，所以，小阳的说法“灯泡电阻越小，消耗的电功率越大”是错误的。（3 分） 36．实验步骤: ……（4 分） （1）在量筒中倒入适量的水，读出量筒中水的体积 Vo 并记录在表格中； （2）在调节好的弹簧测力计的挂钩上，挂上 6 个金属块，测出 6 个金属块的总重为 G 并将数据记 录在表格中； （3）手提弹簧测力计，使其中的一个金属块浸没水中，且不碰杯壁和杯底，测出金属块所受拉力 F1，读出此时量筒中水的体积 V1，将 F1 的示数和 V1 记录在表格中； （4）手提弹簧测力计，使其中的两个金属块浸没水中，且不碰杯壁和杯底，测出金属块所受拉力 F2， 读出此时量筒中水的体积 V2，将 F2 的示数和 V2 记录在表格中； （5）仿照步骤（4），将 3～6 个金属块依次浸没水中，且不碰杯壁和杯底，分别测出为 F3 ～ F6； 读出此时量筒中水的体积分别为 V3～ V6，并记录数据在表格中； （6）根据 V 排=V－V0 和 F 浮=G－F 拉分别计算金属块排开水的体积 V 排 1~ V 排 6 及所受的浮 力 F 浮 1~F 浮 6 并将数据记录在表格中； （7）整理实验器材。 实验数据的记录表格：……（1 分） 浮力大小与排液体积成正比的数据记录表 Vo/c m3 V/c m3 V 排/cm3 G/N F 拉 /N F 浮 /N 五、计算题（共 16 分） 37．解：Q 吸=cm（t－t0） ……（1 分） =4.2×103J/(kg ·℃)×50kg ×（55－35）℃ ……（1 分） = 4.2×106J ……（1 分） 38．解：当开关 S1、S2 断开，闭合 S3，滑动变阻器的滑片位于 a 点和 b 点时，等效电路如图 1、2 所示， 当开关 S1、S2 闭合，S3 断开，滑动变阻器的滑片位于 c 点时等效电路如图 3 所示。 图 1 L1 L2 S U L R1Ra Ia U L R1Rb Ib U R1 Rc I1c 图 2 1 分 R1 为定值电阻，由 P= I2·R， P1a∶P1b∶P1c = Ia2·R1∶（Ib2·R1）∶（I1c2·R1）= Ia2∶Ib2∶Ic2＝9∶4∶81 得到 Ia∶Ib∶I1c=3∶2∶9 由小灯泡正常发光可以得到 Ia=0.3A Ib= = = 0.2A ， I1c= = = 0.9A ----------------------------1 分 由图 3 和欧姆定律 I= 可以得到，R1= = =10Ω ----------------------1 分 由 P=I·U，P1c = I1c·U =0.9A×9V =8.1W 由图 3 和 P 总=P1＋P2 可以得到 P2c = P 总－P1c ＝10.8W－8.1W ＝2.7W 由 P2b∶P2c =2∶9，P2b = = ＝0.6W 由 P = 得到 Rc = = =30Ω ---------------------------------1 分 由 P= I2·R，得到 Rb = = ＝15Ω ---------------------------------1 分 由图 2 可以得到：Ib（R1＋Rb＋RL）=U，RL = －R1－Rb= －10Ω－15Ω＝20Ω 由图 1 可以得到: Ia（ R1＋Ra＋RL）=U，Ra = －R1－RL= －10Ω－20Ω ＝0Ω 1 分 39．解：当合金筐和瓷器在水中和离开水面后，对动滑轮进行受力分析如图 1、2 所示，因为匀速直线 运动： 2·F1= F 拉 1＋G 动 2·F2= F 拉 2＋G 动 其中： F 拉 1=G 瓷＋G 合金筐－F 瓷浮－F 合金筐浮 F 瓷浮= V 瓷·ρ水·g = ρ水·g = =160N F 合金筐浮= V 合金筐·ρ水·g = ρ水·g = =10N F 拉 2=G 瓷＋G 合金筐 由η= ，设拉动合金筐上升的距离为 h η1= = = = = 2×2.7W 9 2Ia 3 2×0.3A 3 9Ia 3 9×0.3A 3 U R U I1c 9V 0.9A U2 R U2 P2c 9V×9V 2.7W P2b Ib2 0.6W 0.2A×0.2A 9 2P2c U Ib 9V 0.2A U Ia. co m 9V 0.3A F1 F2 G 动 F 拉 1 F 拉 2 G 动 W 有 W 总 （G 瓷－F 瓷浮）h F1·2·h （G 瓷－F 瓷浮）h （F 拉 1＋G 动）h G 瓷－F 瓷浮 G 瓷＋G 合金筐－F 瓷浮－F 合金筐浮 ＋G 动 G 瓷 ρ 瓷·g 400N×103kg/m3 2.5×103kg/m3 ρ合金筐·g 80N×103kg/m3 8×103kg/m3 G 合 金 筐 400N－160N 400N＋80N－160N－10N＋G 动 240N 310N＋G 动 图 3 η2= = = = = 由η1∶η2= 30∶33，得到 ∶ = 30∶33 ------------------1 分 解出 G 动=20N -------------------------------------------1 分 2F1= G 瓷＋G 合金筐－F 瓷浮－F 合金筐浮＋G 动 =400N＋80N－160N－10N＋20N=330N F1=165N ------------------------------------------1 分 2F2= G 瓷＋G 合金筐＋G 动 =400N＋80N＋20N=500N F2=250N ------------------------------------------1 分 人拉合金筐在水中时，受到重力 G 人、绳子拉力 F1/和船板支持力 N 支，如图 3 所示 人拉合金筐离开水面时，受到重力 G 人、绳子拉力 F2/和船板支持力 N 支/，如图 4 所示 人处于静止，G 人=F1/＋N 支，F1/、N 支与 F1、N 压是两对相互作用力，大小相等。 由 P= P1= = = 同理得到 P2= = = 由 P1∶P2 =77∶60 和 S 脚保持不变 得到（G 人－165N）∶（G 人－250N）=77∶60 解出：G 人=550N -------------1 分 F2·2·h G 瓷·h G 瓷·h （F 拉 2＋G 动）h G 瓷 G 瓷＋G 合金筐＋G 动 400N 400N＋80N＋G 动 400N 480N＋G 动 240N 310N＋G 动 400N 480N＋G 动 G 人 N 支 F1/ G 人 N 支 / F2/F 压 S 脚 N 支 S 脚 G 人－F1 S 脚 N 支/ S 脚 G 人－F2 S 脚 G 人－165N S 脚 G 人－250N S 脚 --------1 分 昌平区 2011—2012 学年第二学期初三年级第一次统一练习 物 理 试 卷 2012.5 一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。共 24 分，每小题 2 分） 1． 下列物理量中，以科学家的名字瓦特作为单位的物理量是 A．电压 B．电功 C．电功率 D．电流 2．图 1 所示的四种现象中，属于光的直线传播现象的是 3．图 2 所示的下列用品中，通常情况下属于导体的是 4．下列自然现象中，属于凝华现象的是 A．霜的形成 B． 露的形成 C．雾的形成 D．冰的熔化 5．下列家用电器中，利用电流热效应工作的是 A．电视机 B．电风扇 C．电熨斗 D．电冰箱 6．图 3 所示的四个实例中，目的是为了增大摩擦的是 DA B C 人在镜中成像 日食建筑物在水中形成 “倒影” 钢勺好像在水面处折断了 图 1 图 2 DA B C 塑料救生圈塑料直尺 陶瓷瓶 钢制刀具 B C D 图 3 A 给汽车的机械零件间加润 滑油 行李箱下安装轮子 磁悬浮列车行驶时车身 不接触铁轨 旅游鞋底有凹凸的花纹 7．图 4 所示的四种用具中，属于费力杠杆的是 8．对下列物理量的估测，最接近实际的是 A．分子的直径约为 3~4mm B．课桌的高度约为 80cm C．初中生的体重约为 50N D．行驶的自行车的速度约为 50m/s 9．下列属于用热传递的方法改变物体内能的事例是 A.汽油机的做功冲程 B.锯木头时锯条发烫 C.打气筒打气时筒壁发热 D.冬天用热水袋取暖 10．按照图 5 所示电路图连接好电路，闭合开关 S，将滑动变阻器的滑片 P 向 a 端移动时，电路中电表的示数和灯的亮度均发生了变化，下列说法正确的是 A．电流表示数增大，电压表示数减小，灯变暗 B．电流表示数增大，电压表示数增大，灯变亮 C．电流表示数减小，电压表示数减小，灯变暗 D．电流表示数减小，电压表示数减小，灯变亮 11．击剑比赛中，当甲方运动员的剑（图中用“S 甲”表示）击中乙方的导电服时，电路导通，乙方指 示灯亮。当乙方运动员的剑（图中用“S 乙”表示）击中甲方的导电服时，电路导通，甲方指示灯亮。 在图 6 所示的四个电路图中，符合上述要求的是 12． A 和 B 是密度为ρ=5×103kg/m3 的某种合金制成的两个小球，A 球的质量为 mA=100g;甲和乙是两 个完全相同的木块，其质量为 m 甲=m 乙=320g。若用细线把球和木块系住，则在水中平衡时如图 7 所示， 甲有一半体积露出水面，乙浸没水中（g 取 10N/kg）。则下列计算正确的是 A. 木块的密度为 0.6×103 kg /m3 B. 如果剪断木块乙和 B 球之间的细线，B 球静止后，所受重 力和浮力的 合力的大小为 4.8N C. 如果剪断木块乙和 B 球之间的细线，乙木块露出水面的体积为 4.6× 10-4m3 D. 如果剪断木块甲和 A 球之间的细线，A 球静止后，所受重力和浮力的合力为 0.2N 二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。共 12 分，每小题 3 分。 每小题选项全选对的得 3 分，选对但不全的得 2 分，有错选的不得分）[来源:Z_xx_k.Com] 13．下面哪项措施的目的是为了加快水的蒸发 A．用电热吹风机将湿头发吹干　　 B．用扫帚把地面的积水向周围扫开 C．将湿衣服撑开晾到向阳、通风的地方　D．将水果用保鲜膜包好后再放入冰箱的冷藏室内 甲 图 7 乙 B A 图 5 P A S L V ab A S 甲 S 乙 L 甲 L 乙S 乙 S 甲L 乙 L 甲 S 乙 S 甲 L 乙 L 甲 B C D S 甲 L 甲 S 乙L 乙 图 6 图 4 DA B C 起子镊子 羊角锤 核桃夹 14．如图 8 所示，物体运动状态没有发生改变的是 15．下列说法中正确的是 A.奥斯特实验说明了电流周围存在磁场 B.利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向 C.电动机是利用通电导体在磁场中受力的作用的原理制成的 D.用电高峰时，家庭里的白炽灯泡比正常发光时要暗一些，这是因为，在用电高峰时并联的用电器 增多，电路的总电流减小 16. 下列说法中正确的是 A. “闻其声而知其人”主要是根据音色来判断的 B. 课堂上能听到老师讲课声，是由于空气能够传声 C. 轮船从河里行驶到海里所受浮力增大 D. 将人的血液滴入硫酸铜溶液中，如果血液恰好悬浮，则说明两者密度相同 三、填空题（共 14 分，每小题 2 分） 17．小刚站在竖直放置的平面镜前 2m 处，他在镜中的像到镜面的距离是________m。 18．清晨，小林同学背着书包骑自行车行驶在上学的路上，我们以小林背着的书包为参照物，则小林是 的。（选填“运动”或“静止”） 19．炎热的夏天，人站在海水中时感觉凉爽，而当人赤脚走在沙土上时却感到烫脚，这主要是因为水的 比热容比沙土的比热容 。（选填“大”或“小”） 20．锤头松了，将锤柄在石墩上撞击几下，松动的锤头就紧 套在锤柄上，这是利用了 的惯性。 （选填“锤头”或“锤柄”） 21．一根阻值为 30Ω的电阻丝，通电 100s,通过的电流为 0.2A，则电流通过电阻丝产生的热量为 J. 22．有一台电烤箱，其内部简化电路如图 9 所示，R1 和 R2 均为电热丝。电烤箱说明书中的铭牌如下表 所示，根据表格中的参数，电烤箱在低温档正常工作时，R2 的功率是 W. 23．为了测量某种液体的密度，小青找到一支平底试管，在试管中放少许细砂，如图 10 所示，刻线 A 在平底上某一位置，小青将平底试管放在水中，试管直立漂浮在水面上，在水面和试管相平处记下刻线 B，如果在试管上方作用一个竖直向上的拉力 F1，可以将试管提升到水面与刻线 A 相平。如果将平底 试管放到某种液体中，需要对试管施加一个竖直向下的压力 F2，才能使液面与刻线 A 相平，量出刻线 XX 牌电烤箱 额定电压 220V 高温档#科#网] 1100W额定功率 低温档 440W 电源频率 50 Hz 路上加速行驶的小汽车吊在天花板下静止 的电灯 空中匀速直线下落 的降落伞 弯道上沿曲线滑行 的运动员 A B C D 图8 图 9 220V S1 S2 R1 R2 A 和 B 到试管底部的距离比 .则用 F1、F2 和ρ水表示这种液体的密度是 。（设水的 密度为ρ水） 四、实验与探究题（共 34 分，24~28、31、33 题各 2 分，29、30、34 题各 3 分，32 题 5 分，35 题 6 分） 24．如图 11 所示，物体 A 的长度是________cm。 25．如图 12 所示，AO 为入射光线，ON 为法线。请画出入射光线 AO 的反射光线。 26. 图 13 所示的电阻箱的示数是________Ω。 27． 如图 14 所示的实验中，抽去中间的玻璃板，过一会儿下方玻璃杯中的二氧化氮气体颜色变浅， 上方玻璃杯中的空气颜色变深，由此现象主要说明气体分子 。 28．图 15 所示，是家庭电路的连接示意图， A、B 是两条进户线，为了用电安全，其中 是火线 （填“A”或“B”）。 29．小佳在实验室测量盐水密度。小佳先将盐水倒入量筒，如图 16 甲所示，则盐水的体积为 cm3。 接着小佳用天平测出空烧杯的质量为 20g，然后她将量筒中的盐水全部倒入烧杯，用天平测量烧杯和盐 水的总质量，天平平衡时的情景如图 16 乙所示，则烧杯和盐水的总质量为 g。请你根据以上实验 数据计算出盐水的密度为_______kg/m3。 3 2= B A h h 0 1 2 3 4cm A 图 11 ×1 ×100×1000 ×10 图 13图 12 O A N 平 镜 面 图 16 乙 20g 0 1 2 3 4 5 g 20g 甲 mL 50 40 10 20 30 空气 玻璃板 二氧化氮 图 14 图 10 B A 图 15 A B 插座 进户线 开关 30. 在探究海波和石蜡熔化规律时，小娜记录的实验数据如下表所示。请根据表中的实验数据解答下列 问题。 （1）在海波和石蜡这两种物质中，属于晶体的是________； （2）该晶体的熔点是________℃； （3）当该晶体的温度为 53℃时，它处于______态。（选填“固”或“液”） 31.小峰探究凸透镜成像规律的实验装置如图 17 所示，其中焦距为 10cm 的凸透镜固定在光具座上，位 于 50cm 刻线处，光屏和点燃的蜡烛位于凸透镜两侧。小峰将蜡烛移至 35cm 刻度线处，移动光屏，直到 光 屏上出现了烛焰清晰的像，则该像是倒立、 （选填：“放大”、“缩小”或“等大”）的实像。此 时 的实验现象可以说明 的成像特点。（选填“照相机”、“幻灯机”或“放大镜”） 32. 在进行“测量小灯泡的电功率”实验时，实验室所提供的器材有：电压为 6V 的电源 1 个，额定电压 是 3.8V、灯丝电阻约为 l0Ω 的小灯泡 1 个，电流表(0~0.6A、0~3A)、电压表(0~3V、0~ 15V)、滑动变 阻器、开关各 1 个，导线若干。 (1) 如图 18 甲所示，是小明在实验时连接的实验电路，此电路中存在的错误之处是 （至 少 写出一处错误），如果此时闭合开关，看到的现象是 （至少写出一种现象）。 (2)小明改正了电路连接中的错误之处后，在闭合开关前，还应该将滑动变阻器的滑片移动到最____ 端（选填“A”或“B”）。 (3)请在 图 18 乙所示虚线框中画出该实验正确的电路图。 (4)若要测量小灯泡的额定功率，应先调节滑动变阻器，使小灯泡正常发光，测出电路中的电流如图 18 时间/min 0 1 2 3 4 5 6 7 8 9 1 0 11 12 海波的温度/℃ 40 42 44 46 48 48 48 48 48 48 50 53 56 石蜡的温度/℃ 40 41 42 44 46 47 48 49 51 52 54 56 59 cm 图 17 0 10 20 30 40 50 60 70 80 90 10 0 A S S1 P A B V 图 18 乙 甲 丙 丙所示，则小灯泡的额定功率约为______W。 33.如图 19 所示，是某种物质的质量与体积之间的关系图像，由图像可知该种物质质量与体积的关系表 达式为 。根 据表一提供的几种常见物质的密度可知此种物质是 。 34.小红认为电池的作用就是给用电器供电，电路中如果没有电池就不会有电流，请你选择适当器材， 设计一个实验证明小红的观点是错误的。请你写出选择的器材、主要实验步骤和相应的实验现象。 35. 实验台上有组装好的测滑轮组机械效率的实验装置，如图 20 所示，其中弹簧测力计的量程为 0~5N，动滑轮的质量为 100g。另外还有质量均为 200g 的钩码六个（图中未画出）。要求利用上述 组装的实验装置和钩码设计一个实验证明：用滑轮组提升重物时，如果滑轮组的装置和组装都不变， 则所提重物的质量越大，滑轮组的机械效率越高。请按要求完成下列各小题： （1）写出主要实验步骤。 （2）设计出实验数据记录表。 图 17 V/cm3 5.6 4.8 4.0 3.2 2.4 1.6 0.8 0 1 2 3 4 5 6 7 m/g 表一 几种常见物质的密度（常温常压下） 物质 密度/(kg m－3) 物质 密度 /(kgm－3) 水 1.0×103 冰 0.9×103 酒精 0.8×103 铝 2.7×103 水银 13.6×103 铜 8.9×103 图 19 01N 2345 012345 图 20 五、计算题（共 16 分，36 题 3 分，37 题 6 分，38 题 7 分） 36．质量为 0.5kg 的热水，温度从 80℃降低到 30℃，放出的热量是多少？[水的比热容为 4.2×10 3 J/ （kg·℃）] 37.如图 21 所示，电源电压保持不变，滑动变阻器 R2 的滑片 P 置于 a 点，此时滑动变阻器接入电路的 电阻为 Ra，当开关 S、S1 闭合，S2 断开时，电流表的示数是 0.5A；当开关 S、S1、S2 全部闭合时，滑 动变阻器的滑片 P 置于 a 点不变，电流表的示数是 1.5A；当开关 S、S1 断开，S2 闭合时，滑动 变阻器 的滑片 P 置于 a 点不变，小灯泡正常发光，滑动变阻器消耗的电功率是 4W；开关 S、S1 断开，S2 闭合 时，移动滑动变阻器的滑片使滑动变阻器接入电路的电阻为 2Ra，电流表的示数是 0.4A。（忽略温度对 灯丝电阻的影响） 求：（1）Ra 的阻值；（2）小灯泡的额定功率。 图 23 R1 S L S1 S2 R2 a P 38.干簧管（也叫干簧继电器）具有比一般机械开关结构简单、体积小、工作寿命长等优点，如图 22 为 干簧管的结构示意图。 其外壳是一根密封的玻璃管，管中装有两个铁质的弹性簧片电板，还灌有一种 惰性气体。平时，玻璃管中的两个由特殊材料制成的磁簧片是分开的。当有磁性物质靠近玻璃管时，在 磁场的作用下，管内的两个簧片被磁化而互相吸引接触，簧片就会吸合在一起，使结点所接的电路连通 。外磁力消失后，两个簧片由于本身的弹性而分开，线路也就断开了。因此，作为一种利用磁场信号来 控制的线路开关器件。小美同学想用干簧管制作水位自动报警装置，设计了一个装置，其结构简图如图 23 甲所示，当水面有微小变化，经装置后都会将变化放大，进行报警。在调整过程中，当在绳子自由 端施加一竖直向下的力 F，使物体 A 浸没在水中被匀速竖直向上吊起时，滑轮组装置的机械效率为 80%， 已知物体 A 的体积为 200cm3。小东同学为了使小美设计的装置更稳定，在小美设计的装置基础上，增 加了一个杠杆，其设计简图如图 23 乙所示 (干簧管所在电路此处没有画出），当杠杆水平时，物体 A 有 一半体积露在水面外，绳子自由端悬挂重 3N 的永磁铁能使装置平衡，磁铁处于干簧管 1 和干簧管 2 水 位报警器之间，当永磁铁沿竖直方向离平衡位置，到达上或下干簧管时，电路报警器就响起，已知 。当水箱内换盛其它某液体 x 时，要想使杠杆仍能在原液面处处于平衡状态，起到报警作用， 小东调节绳子自由端所挂永磁铁的质量，当永磁铁的质量为 0.316 Kg 时，杠杆水平，装置处于平衡状 态。本题中细绳和杠杆的质量、滑轮与轴的摩擦、液体对物体的阻力均忽略不计，g 取 10N/kg。求： （1）物体 A 的密度是多少？ （2）所盛液体 x 的密度为多少？ 5 8= OD OC L L 图 22 OC D A 干簧管 1 干簧管 2 永久磁铁A 干 簧 管 1 干 簧 管 2 F 图 23 甲 乙 昌平区 2011—2012 学年第二学期初三年级第一次统一练习【答案】 物理试卷答案及评分参考 2012.5 一、单项选择题（共 24 分，每小题 2 分） 题号 1 2 3 4 5 6 7 8 9 10 11 12 答案 C D C A C B A B D C A B 二、多项选择题（共 12 分，每小题 3 分，全选对的得 3 分，选对但不全的得 2 分，有错选的不得分） 题 号 13 14 15 16 答 案 ABC BC AC ABD 三、填空题（共 14 分，每小题 2 分） 题号 答案 题号 答案 17 2 18 静止 19 大 20 锤头 21 120 22 264 23 四、实验与探究题（共 34 分） 24．2.6（2 分）25．略（2 分）26．3019（2 分）27．是运动的（2 分） 28．B（2 分）29．20 42 1.1×103（3 分） 30．（1）海波 （1 分）（2）48（1 分） （3）液态（1 分）31．放大（1 分） 幻灯机（1 分） 32．(1)电压表（或电流表）位置接错 电流表没有示数（或电压表示数与电源电压接近或灯不亮） （2 分） (2) B（1 分） (3)如右图（1 分） (4) 1. 52（1 分） 33．m=0.8gcm－3V 酒精 （2 分） 34．选择一个蹄形磁铁，一个灵敏电流计（或电流表）一个开关，一根铁 棒和导线若干。在蹄形磁铁的磁场中放置一根导体棒，导体棒的两端通过 开关与电流表的两端连接，组成如图所示电路。闭合开关，当让金属棒在 磁场中做切割磁感线的运动时电流表指针会偏转，说明有电流产生。此电 路中没有电池，但也产生了电流，说明小红的观点是错误的。（3 分） 35． （1）实验步骤： ①在动滑轮挂钩上挂 1 个钩码，用弹簧测力计测出所挂钩码的重力，钩码的重力用 G 表示，绳子自由 端所受拉力用 F 表示，绳子自由端移动的距离用 s 表示，钩码上升的高度用 h 表示。将 G 的数值 记录在表格中，用弹簧测力计竖直向上匀速拉绳子自由端，测出弹簧测力计测出 F，用刻度尺分别 测出 s、h，并把测量数据记录在表格中；（1 分） ②仍然用原滑轮组，保持装置不变，依次改变动滑轮上挂钩码的个数，仿照步骤（1）再做 4 次实验， 将各次的 G、s 数值记录在表格中，分别测量各次的 F、h，并把各次的测量数据记录在表格中。（2 分） ③利用 W 总＝F s，计算出各次的总功，用 W 有用＝G h=mgh，计算出各次的有用功，用 ，计 算出各次的机械效率，并将各次的总功、有用功和机械效率记录在表格中。（1 分） （1 分） 水ρ 1 21 2 3 F FF + 总 有用 W W=η G/N h/m W 有用/J F/N s/m W 总/J η （其他答案正确的，均可相应得分） 五、计算题（共 16 分） 36．解：Q 放=cm（t－t0） （1 分） =4.2×103J/(kg ·℃)×0.5kg ×（80－30）℃ （1 分） =1.05×105J （1 分） 37.解：（1）开关 S、S1 闭合，S2 断开时，等效电路如图 4 甲所示，当开关全部闭合时，等效电路如图 4 乙所示；当开关 S、S1 断开，S2 闭合时，等效电路如图 4 丙所示，当开关 S、S1 断开，S2 闭 合时，滑 动变阻器接入电路的电阻为 2Ra,等效电路如图 4 丁所示，（图 1 分） 当开关 S、S1 闭合，S2 断开时，电流表示数为 I1，由图甲可得 ① 当开关全部闭合时，电流表示数为 I2，由图乙可得 ② 当开关 S、S1 断开，S2 闭合时，滑动变阻器的接入电阻为 ， 电流表示数为 I4，由图丙可得 ③ 由①②③得： ④ ⑤ （1 分） 当开关 S、S1 断开，S2 闭合时，P 在 a，电流表示数为 I3，由图丙可得 ⑥ （1 分） 由①④⑤⑥得： （1 分） （2）如图丙，灯正常发光，此时灯消耗的电功率为 1 分 （其他解法正确的，均可相应得分） 111 5.0 RARIU ×== a a RRARIU +×== 1 1 2 RR5.1并 aR2 )2(4.0)2(4 aLaL RRARRIU +×=+= aRR 21 = La RR 2= WRRR URIIUP a La aaa 4)( 22 33 =×+=== Ω= 9aR Ω= 5.4LR Ω=181R VU 9= WRRR URIIUP L La LLL 2)( 22 33 =×+=== 图 4 甲 U R1A 乙 Ra ⑤ R1 U A 丙 U RaA L 丁 U 2RaA L (1 分) 38.解：图甲所示，在调整过程中，当在绳子自由端施加一竖直向下的力，使物体 A 浸没在水中被匀速 竖直向上吊起时： 以物体 A 为研究对象，受力分析如右图所示： ① 对滑轮组进行受力分析可得： 滑轮组的机械效率： ② T1=T1′ 联立①和②，代入已知可得： ③ （1 分） 如图乙所示，装置处于平衡状态， 以物体 A 为研究对象 ，进行受力分析： ④ 以杠杆为研究对象： ⑤ 对滑轮组进行受力分析可得： ⑥ T2=T2′ 联立④⑤⑥代入已知可得： ⑦ （1 分） 联立③和⑦式可得： ,（1 分） （1 分） 当换盛其它液体时，杠杆水平，装置平衡时， 以物体 A 为研究对象，进行受力分析如右图所示： ⑧ 以杠杆为研究对象： ⑨ 对滑轮组进行受力分析可得： ⑩ 11 TFGA += 浮 1TgVgV AAA += 水ρρ 动GTF += 113 %80 1 1 =+== 动总 有 GT T W Wη 动GNmkgN A 8.04.0104.0 313 =−⋅⋅× −− ρ 22 TFGA += 浮 22 1 TVggV AAA += 水ρρ ODDOC LTLT 12 =′ 21 3FGTD =+′ 动 动GNmkgN A 553106.1 312 =−⋅⋅× −− ρ NG 1=动 33103 −⋅×= mkgAρ 33 TFGA += 浮 32 1 TVggV AXAA += ρρ ODDOC LTLT 23 =′ 32 3FGTD =+′ 动 GA T1 F 浮 1 A GA T2 F 浮 2 A GA T3 F 浮 3 A O D 1DT C 2T′ O D 3T′ 2DT C （1 分） T3=T3′ 联立⑧⑨⑩代 入已知 , 可得： （1 分） 本题所有图共 1 分 （其他解法正确 的，均可相应得分） NG 1=动 33103 −⋅×= mkgAρ 33107.0 −⋅×= mkgxρ 顺义区 2012 届初三中考模拟考试试卷一 初 三 物 理 2012.04 学校__________________姓名________________准考证号________________ 考 生 须 知 1．本试卷共 8 页，共五道大题、38 道小题，满分 100 分。考试时间 120 分钟。 2．在试卷和答题卡上准确填写学校名称、姓名和准考证号。 3．试题答案一律填涂或书写在答题卡上，在试卷上作答无效。 4．在答题卡上，选择题、作图题用 2B 铅笔作答，其他试题用黑色字迹签字笔作 答。 5． 考试结束，将本试卷、答题卡和草稿纸一并交回。 一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。共 24 分，每小题 2 分） 1．在以下所述的四位科学家中，以其名字命名电阻单位的是 A．欧姆 B.伏特 C.瓦特 D.焦耳 2．下列用品中，通常情况下属于导体的是 A．橡皮 B．塑料尺 C．铁丝 D．橡胶手套 3．下列家用电器中，利用电流热效应工作的是 A．电熨斗 B．电冰箱 C．电风扇 D．电视机 4．在图 1 所示的四种现象中，属于光的直线传播现象的是 5．在图 2 所示的四个实例中，目的是为了减小摩擦的是 6．下列措施中，为了加 快蒸发的是 A．农业灌溉中用管道输水代替沟渠输水 B．用保鲜袋装蔬菜放入冰箱 C．将湿衣服展开后晾在向阳、通风处 D．给墨水瓶加盖 7．将体积 相同的木块和石块浸没在水中，松手后，木块上浮、石块下沉，平衡后，两物体所受的浮力 A．石块大 B．木块大 C．一样大 D．无法确定 8．图 3 是 四种工具 使用时的 情景，其 中属于费 力杠杆的 是 9．室内温度为 20℃，此时用蘸有少量酒精的棉花涂抹一下温度计的玻璃泡，随着酒精的迅速蒸发，图 4 中能比较正确反映温度计示数随时间变化的是（D） 10．如图 5 所示，电源电压不变， 闭合开关 S 后，滑动变阻器滑片自 a 向 b 移动的过程中 A．电压表 V1 示数变大，V2 示数变大，电流表 A 的示数变大 B．电压表 V1 示数变小，V2 示数变大，电流表 A 的示数变小 C．电压表 V1 示数不变，V2 示数变小，电流表 A 的示数变大 D．电压表 V1 示数不变，V2 示数变大，电流表 A 的示数变 小 11．如图 6 所示。将圆台形状的容器放在水平桌面上．容器装 2kg 水时，水对容器底部的压强是 p0； 装 3kg 水时，刚好把容器装满，此时水对容器底部的压强是 2p0，水对容器底部的压力为 F，则 A．容器如图甲，F＞30N B．容器如图甲，F＜30N C．容器如图乙，F＜30N D．容器如图乙，F＞30N 12.如图 7 所示，质量为 70kg 的小刚站在高台上通过滑轮组匀速提升货物。 第一次提升货物的质量为 100kg，第二次提升货物的质量为 200kg。小刚第二次提升货物时对滑轮组做功的功率为 220W。已知滑 轮 A、B 的质量均为 4kg，滑轮 C 的质量为 8kg，绳重及滑轮的摩擦均可忽略不计，g 取 10N/kg。关于 小刚提升货物的分析，下列说法中正确的是 A．第一次提升货物过程中滑轮组的机械效率约为 83.3% B．第一次提升货物时，小刚对高台的压力为 500N C．第二次提升货物时，货物上升的速度为 0.4m/s D．第二次提升货物时，小刚对高台的压力为 800N 二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。共 12 分，每小题 3 分。 每小题选项全选对的得 3 分，选对但不全的得 2 分，有错选的不得分） 13．下列说法中，正确的是 A．温度升高越多的物体，吸收的热量越多 甲 乙 图 5 图 6 图 7 A B C 图 4 B．在阳光照射下，地面温度高于湖水表面温度是因为水的比热容较大 C．塑料吸盘能牢牢地吸附在玻璃上，说明分子间存在着吸引力 D．物体吸收热量，内能一定增加，温度可能升高 14．下列说法正确的是 A．磁场对放入其中的小磁针一定有力的作用 B．闭合电路的一部分导体在磁场中运动时，导体中就一定会产生感应电流 C．利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向 D．奥斯特实验表明，通电导线周围存在磁场 15．一个小球由 A 点自由下落时，相继经过 B、C 两点，如图 8 所示，AB=BC（忽略空气阻力），则下 列分析中正确的是 A．物体在下落过程中，一定受非平衡力的作用 B．在 AB、BC 两段内的平均速度相等 C．在 AB、BC 两段内重力做功相等 D．在 A、B、C 三点处物体具有的机械能相等 16．保持平衡状态的某一物体，它所受的力当中有两个互相平衡的力 F1 和 F2，如果其中的 F2 突然消 失，物体可能出现的运动情况是 A．物体沿 F1 的方向运动，速度逐渐增大 B．物体沿 F2 的方向运动，速度逐渐减小，最后停止不动 C．物体沿 F1 的方向运动，速度逐渐减小，最后停止不动 D．物体先沿 F2 的方向运动，后来又向 F1 的方向运动 三、填空题（共 14 分，每小题 2 分） 17．光是电磁波，电磁波在真空中的传播速度为 km/s。 18．小青站在竖直放置的平面镜前 1m 处，她在镜中的像到镜面的距离是 m。 19. 向一杯清水中滴入几滴红墨水，过一会儿，清水渐渐变成红色，这是 现象。 20．天然气的热值为 8.8×107J/m3,完全燃烧 2m3 天然气可以放出 ________J 的热量。 21．起重机把一个质量为 2t 的工件在 10s 内匀速的向上提升了 6m,则起重机提升工件的 功率为 Ｗ。（g 取 10N/kg） 22．在图 9 所示的电路中，滑动变阻器的最大阻值为 20 ，电源电压恒定不变。则当开关 S1 和 S2 断 开，S3 闭合时，电流表的读数为 1A；当开关 S1 断开，S2 和 S3 闭合时，电流表的读数为 3A；当开关 S1 闭合，S2 和 S3 断开时，变阻器的滑片 P 从 a 端滑到中点 c 的过程中，电压表读数减少了 4V。求当 开关 S1 断开，S2 和 S3 闭合时，电阻 R1 在 1min40s 内产生的热量为 J。 23．图 10 是李明把细沙放到一支细试管里制成的简易密度计，沙与试管的总重为 1N，这个密度计的测 量范围为 1×l03kg／m3 至 2×l03kg/m3，刻度线部分的长度 ab 为 10cm，这个密度计上分别写有 1.2(g／ cm3)和 1.8(g/cm3)的两条刻度线之间的距离为 cm。（最后结果保留 1 位小数）（g 取 10N/kg） Ω 图 8 ·A ·B ·C b 10c m a 图 9 图 10 A S1 R3P R1 R2 S3 S2 V bca 四、实验与探究题（共 34 分） 24．如图 11 所示，物体 A 的长度为_______cm；如图 12 所示，电能表的示数为 kW·h；如图 13 所示，温度计的示数为 ℃。（3 分） 25．根据图 14 中通电螺线管中的电流方向，在螺线管的两端标出 N、S 极；在图 15 中，O 是杠杆的支 点，画出力 F 的力臂并用字母 L 标明；如图 16 所示，AO 为入射光线，ON 为法线。请画出入射光线 的反射光线。（3 分） 26．在探究水的沸腾、海波和石蜡的熔化规律时，小军记录的实验数据如下表所示。请回答下列问题。 （1）在上述三个探究实验中，都需要的测量仪器是温度计和 ； （2）根据表中的实验数据可以判断：海波的温度达到 46℃时，其状态是__ ____；（选填“固态”或 “液态”） （3）根据表中的实验数据可知：该实验中水的沸点是__ __℃。 （3 分） 27．小明用天平和量筒测量小石块的密度。他在调节天平时，发现指针偏向分度盘中央刻度线的左侧， 如图 17 甲所示。为使天平横梁水平平衡，他应将平衡螺母向 端调。然后用调节好的天平测量小 石块的质量，天平平衡时右盘中的砝码质量、游码在标尺上的位置如图 17 乙所示，用量筒测量小石块 的体积如图 17 丙所示，则小石块的密度是 kg/m3。（2 分） 加热时间/min 0 1 2 3 4 5 6 7 8 9 10 11 12 石蜡的温度/℃ 40 41 42 44 46 47 48 49 51 52 54 56 59 海波的温度/℃ 40 42 44 46 48 48 48 48 48 48 50 53 56 水的温度/℃ 92 93 94 95 96 97 98 98 98 98 98 98 98 2 6 7220V 10(20)A 50Hz 2500r/kWh 0 9 1 5 2 1 4 2 10 ℃ 2 0 图 11 图 12 图 13 图 12 mL 10 080 20 6 0 mL 10 0 20 40 6 040 80 10 2 3 4 5g 100g 5g 甲 乙 丙 图 18 容器 阀门 A CB II 图 14 图 15 图 16 O F G O A N 平 面 镜 28．如图 18 所示实验装置，容器与粗细不均匀的水平管相连，管口装有阀门， A、B、C 为底部连通 的敞口竖直管。容器中装有足量的水，当阀门打开水流动时，三根竖直管中的水柱最低的是 管 （填：“A”、“B”或“C”）。（1 分） 29．小明用焦距为 10cm 的凸透镜做实验，实验装置如图 19 所示，在实验过程中，他保持凸透镜的位 置不变。 （1）改变蜡烛的位置，使其位于 10cm 刻度时，再移动光屏，发现烛焰在光屏上的像位置偏高，则应 将光屏向＿＿＿＿＿＿调节。（填“上”、“下”） （2）调好光屏后在光屏上成清晰、倒立、＿＿＿＿＿的实像，光屏应在＿＿＿＿的刻度范围内。 （3）改变蜡烛的位置，使其位于 35cm 刻度处，光屏应＿＿＿＿＿＿才能得到清晰的像。（填“靠近透 镜”或“远离透镜”）（4 分） 30．某同学利用图 20 甲所示的电路测量小灯泡的电功率。已知小灯泡 L 的额定电压为 2.5V，定值电阻 R0 的阻值为 20Ω，电源电压 U 保持不变。 （1）请根据图甲 将图 20 乙中的实验电路连接完整（导线不允许交叉） （2）开关 S 连接触点“1”，滑动变阻器的滑片从最左端移到最右端时，电流表的指针在图 20 丙所示的 位置，则电源电压 U＝______V。 （3）开关 S 仍连接触点“1”，滑动变阻器的滑片向左移到某一位置时，电流表的示数为 0.15A，则此时 滑动变阻器接入电路的阻值为______ Ω；再将开关 S 连接触点“2”，电流表的示数为 0.2A，则小灯泡 的实际功率为______W；为了使小灯泡正常发光，滑动变阻器的滑片应向______滑动。（5 分） 31．图 21 是测滑轮组的机械效率的装置图。用弹簧测力计拉动绳子自由端，将 重为 6N 钩码从 A 位置匀速提升到 B 位置，同时弹簧测力计从图中的 A' 位置 匀速竖直上升到 B' 位置， 在这个过程中，弹簧测力计对绳的拉力为 2.5N，则： (1) 总功是 J。 (2) 滑轮组的机械效率是 。 (3) 若将三个钩码减少到两个，该滑轮组的机械效率将 （填：“增大”、“减 小”或“不变”）。（3 分） 图 17 0cm 50 10 0 908070604 0 302010 图 19 图 21 甲 乙 丙 L 1 2 R0 P 图 20 A B A＇ B＇ 01N 2345 012345 g 图 21 32．下表是小红和晓伟同学在做“研究电阻消耗的电功率与电阻阻值之间关系”的实验时，记录的一部 分实验数据。请根据表中数据归纳电功率 P 与电阻 R 的关系：在 的条件下，P = 。（2 分） R/ 2.5 3 3.5 4 4.5 5 6 7.5 U/V 2 2.4 2.8 3.2 3.6 4 4.8 6 P/W 1.6 1.92 2.24 2.56 2.88 3.2 3.84 4.8 33．某中学物理课外兴趣小组同学想探究当导体两端电压一定时，通过导体的电流随导体电阻变化的规 律。通过实验得到了如图 22 所示图像。根据图像可知： （1）当导体两端电压一定时，导体的电阻越大，通过导体的电流 。（选填“越大”或“越小”） （2）当导体电阻为 20Ω 时，该导体在 100s 内消耗的电能为 J。（2 分） 34．如图 23 所示，有一可绕中点 O 转动的 轻质细杆，杆上相邻刻度线之间的距离都是相等的。小刚用 这套实验器材探究杠杆平衡条件，他使杆在水平位置平衡后，在杆的 A 刻线处挂了 2 个钩码后，在杆 的 B 刻线处也挂了 2 个钩码，杆在水平位置平衡。当他在 B 刻线处改挂 1 个钩码后，杆失去了平衡。 小刚由此得出结论：只有施加在杆中点两侧的力大小相等时，杆才能在水平位置平衡。请你利用上述器 材通过实验说明小刚的说法是错误的。请你写出主要实验步骤和相应的实验现象。 （2 分） 35．实验桌上有如下实验器材：满足实验要求的电源（电源两端的电压一定）、阻值已知的定值电阻和 开关各 1 个，电阻箱（电路图符号 ）一个，电流表一块，导线若干。请选用上述实验器材，设计 一个实验证明：两个电阻 R1 与 R2 并联时，如果 R1 的阻值保持不变，则电路中总电流 I 与通过支路电 阻 R2 的电流 I2 的关系为：I = I2 + b（b 为常量）。请画出实验电路图，写出实验步骤，画出实验数据 记录表。（5 分） 五、计算题（共 16 分，36 题 3 分，37 题 6 分，38 题 7 分） 36．质量是 2kg 的水，温度从 20℃升高到 60℃，需要吸收多少热量? [水的比热容为 4.2×103J/(kg·℃)] （3 分） 图 21 R/ Ω 0. 70. 60. 50. 40. 30. 20. 1 0 1 0 2 0 3 0 4 0 5 0 6 0 7 0 I/A 图 22 图 23 AB O 37．在图 24 所示的电路中，电源两端的电压不变。闭合开关 S，当滑动变阻器接入电路中的电阻为 RA 时，电压表示数为 4V，电流表示数为 I1，电阻 R1 与滑动变阻器消耗的电功率之和为 P1；当滑动变阻 器接入电路中的电阻为 RB 时，电压表示数为 8V，电流表示数为 I2，电阻 R1 与滑动变阻器消耗的电 功率之和为 P2。已知：P1=P2，电阻 R1:R2=1：5。求： （1）电阻 RA 与 RB 的比值；（2）电源两端的电压 U。（6 分） 38. 工人用图 25 所示装置，打捞深井中的边长为 30cm 的正方体石料，石料的密度为 3×103kg/m3。装 置的 OC、DE、FG 三根柱子固定在地面上，AB 杆可绕 O 点转动，AO:OB=1:2，边长为 L 的正立方体 配重 M 通过绳竖直拉着杆的 B 端。现用绳子系住石料并挂在滑轮的钩上，工人用力沿竖直方向向下拉 绳，使石料以 0.2m/s 的速度从水中匀速提升。AB 杆始终处于水平位置，绳子的质量、轮与轴间的摩擦 均不计，g 取 10N/kg。求： （1）如果石料在水中匀速上升时滑轮组的机械效率是 η1，石料完全离开水面后滑轮组的机械效率是 η2， 且 η1：η2=83:84，求石料在水中匀速上升过程中，工人拉绳的功率多大？ （2）若石料在水中匀速上升时，配重对地面的压强为 6500 帕，石料完全离开水面后，配重对地面的压 强为 4812.5 帕；求配重 M 的密度。（7 分） R2 S R1 P R FD C O A 配 重 B E GM 图 24 图 25 顺义区物理试卷答案及评分参考 一、二题、选择题（共 36 分，1~12 题，每小题 2 分；13~16 题，每小题 3 分） 题号 1 2 3 4 5 6 7 8 答案 A C A D B C A B 题号 9 10 11 12 13 14 15 16 答案 D B D A BD AD ACD AD 三、填空题（共 14 分，每小题 2 分） 17． ； 18．1； 19.扩散； 20． ； 21．1.2×104； 22．2×103； 23．5.6。 四、实验与探究题（共 34 分） 24．2.4，2012.4， -14（3 分）； 25 ．如图示（3 分）； 26．（1）秒表，（2）固态，（3）98（3 分）； 27．右， （2 分）； 28． B （1 分）； 29．（1）向上，（2）缩小、60cm～70cm，（3）远离透镜（4 分）； 30．（1）如 图示，（2）6，（3）20，0.4，右（4 分）； 31．（1）0.375，（2）80%，（3）减小（3 分）； 32．电流 I 保持不变， P＝(0.8A)2R（2 分）； 33．（1）越小，（2）180（2 分）； 34．主要实验步骤和现象：--------（1 分） （1）使杆在水平位置平衡后，在杆的中点 O 左侧距 O 点 1 格处挂 2 个钩码，在杆的中点 O 右侧距 O 点 1 格处挂 2 个钩码，杆在水平位置平衡； （2）在杆的中点 O 左侧距 O 点 1 格处挂 2 个钩码，在杆的中点 O 右侧距 O 点 2 格处挂 1 个钩码，杆 在水平位置平衡。 分析：--------（1 分） 杆中点两侧施加的力大小不等，杆在水平位置也平衡了，说明小刚的说法是不正确的。（说明：实验步 骤中不写（1）不扣分） 35．实验电路图如图所示。………………（1 分） 实验步骤： （1）调节电流表的零点，按电路图连接电路。 （2）断开开关 S，调节电阻箱 R2 的阻值为适当的阻值。闭合开关 S，用电流表 A 测出通过电阻箱 R2 的电流 I2；断开开关 S，将电流表接在干路上，闭合开关 S，用电流表 A 测量通过干路的电流 I，将 I、 5103× 81076.1 × 31065.2 × 25 题答案图 O F G L O A N 平 面 镜 B II NS 图 21 图 21 L 1 2 R0 30 题答案图 35 题答案图 I2 的测量数据记录在实验数据记录表中。……（1 分） （3）断开开关 S，调节电阻箱 R2 接入电路中的电阻值。闭合开关 S，用电流表 A 测量通过电阻箱 R2 的电流 I2；断开开关 S，将电流表接在干路上，闭合开关 S，用电流表 A 测量通过干路的电流 I，将 I、 I2 的测量数据记录在实验 数据记录表中。 （4）仿照步骤（3），再做 4 次实验，并分别将各次的 I 、I2 测量数据记录在实验数据记录表 中。………………（1 分） 实验数据记录表： ……………（1 分） 五、计算题（共 16 分，36 题 3 分，37 题 6 分，38 题 7 分） 36． Q 吸＝cm(t－t0) ┄┄┄┄┄（1 分） ＝4.2×103J/(kg℃)×2kg×(60℃－20℃) ┄┄┄┄┄（1 分） ＝3.36×105J┄┄┄┄┄（1 分） 说明：其他解法，只要正确，可参照本标准酌情给分。 37．解：闭合开关 S，当滑动变阻器接入电路中的电阻为 RA 时，等效电路如图 3 甲所示；当滑动变阻 器接入电路中的电阻为 RB 时，等效电路如图 3 乙所示。 　　　　　　　　　　　　　　　　　　　　　　　 ┄┄┄┄┄（1 分） （1）由图 3 甲、乙得： = ， = ∵ ∴ ┄┄┄┄┄（1 分） ∵ ， ∴ ∴ …………… ① ┄┄┄┄┄（1 分） ∵电源两端电压不变， ∴ ∴ ………… ②┄┄┄┄┄（1 分） 将②式代入①式解得： ┄┄┄┄┄（1 分） （2）由图 3 甲得： ， 解得： ┄┄┄┄┄（1 分） 1P 11IU 2P 22 IU 21 PP = 1 2 V4 V8 1 2 2 1 === U U I I )( A111 RRIU += )( B122 RRIU += 2 1 )( )( 1 2 )( )( B1 A1 B12 A11 2 1 =+ +⋅=+ += RR RR RRI RRI U U BRRR =+ A1 43 1 2 5 543 1A1 1A11 2A1 2B1 2 1 =++ +++=++ ++= RRR RRRR RRR RRR I I 1A 32 RR = 6 1 B A = R R 3 1 2A1 A11 =++ += RRR RR U U V12=U I2 / A I / A R 2 R 1 R A U1=4V P 1 U I1 R 2 R 1 RB U2=8V P 2 U I2 甲 乙 答案图 FB 1 O AB FA 1 说明：其他解法，只要正确，可参照本标准酌情给分。 38.解：（1）分别取石料、滑轮和杠杆为研究对象，其受力情况如图示┄（1 分） 石料的重力 石料所受的浮力 拉力 ┄┄┄┄┄（1 分） 设石料在水中和完全离开水面后所上升的高度均为 h，根据题意可得： 联立式可得 ┄┄┄┄┄（1 分） 工人的拉力为 拉力的功率为 ┄┄┄┄┄（1 分） （2）分别取杠杆和配重为研究对象，两种状态下的受力情况分别如图示。 石料在水中时， ， 因 ，即 ， NmkgNmkgVgG 810)3.0(/10/103 333 =×××== ρ石 == 排水浮 gVF ρ NmkgNmkg 270)3.0(/10/101 333 =××× NNNFGT 5402708101 =−=−= 浮石 轮轮轮浮石 浮石 GN N GNN NN hGFG hFG +=+− −=+− −= 540 540 270810 270810 ])[( )( 1η 轮轮石 石 GN N hGG hG +=+= 810 810 )(2η 84 83 810 810 540 540 2 1 = + += 轮 轮 GN N GN N η η N20=轮G =+′= 2 1 1 动GTFA NNNGT 2802 20540 2 1 =+=+ 动 WsmNFnvp 112/2.02280 =××== OBFOAF BA ⋅=⋅ 11 NNFB 1402 12801 =×= MB GNF =+′1 1 32 1 BM FgLLp ′−= ρ T1 F 浮 G 石 G 动 FAFA 1T′ 答案图 4 N G M 1BF′ FB 1 O AB FA 1 G M N′ 2BF′ FB 2 O AB FA 2 ┈┈┈┈┈┈┈①┄┄┄┄┄（1 分） 石料出水后， ， 因 ，即 ， ┈┈┈┈┈┈②┄┄┄┄┄（1 分） 联立①②两式可解得 ┄┄┄┄┄（1 分） 说明：其他解法，只要正确，可参照本标准酌情给分。 NgLLP Ma 1406500 32 −=⋅ ρ OBFOAF BA ⋅=⋅ 22 NNFB 5.2072 14152 =×= MB GNF =′+2 2 32 2 BM FgLLp −= ρ NgLLP Ma 5.2075.4812 32 −=⋅ ρ 33 /105 mkgM ×=ρ
