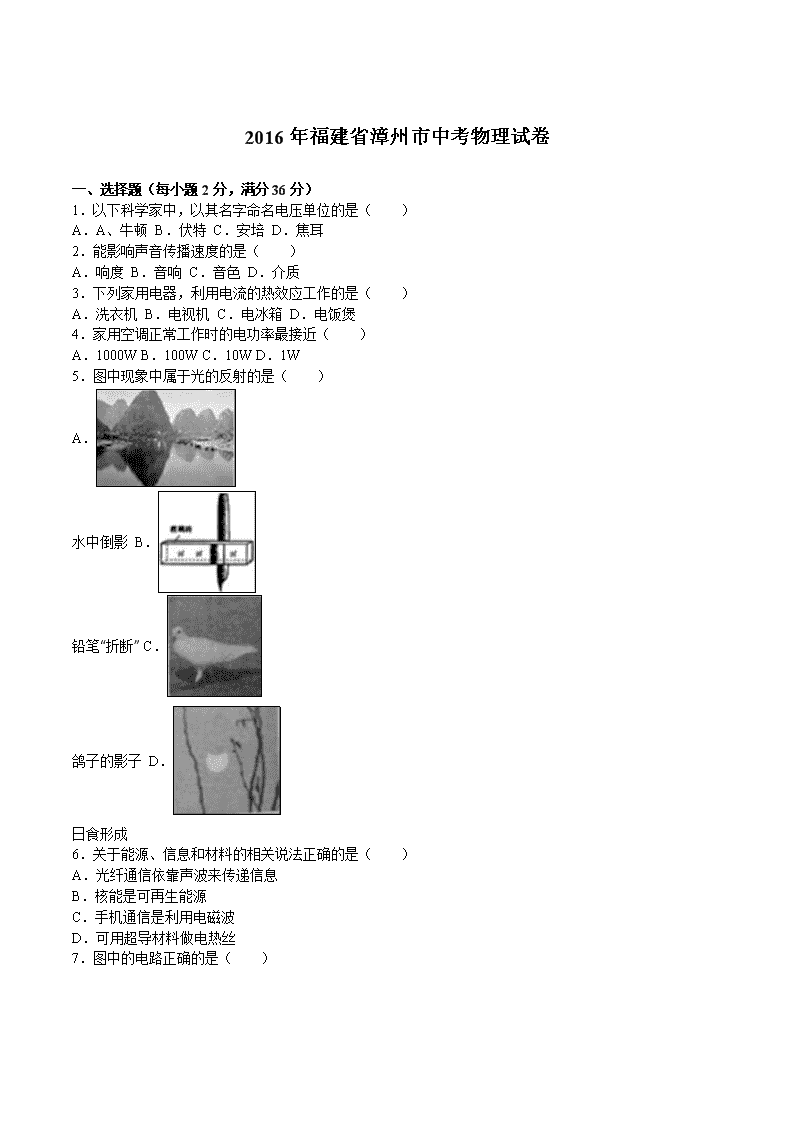

2016 年福建省漳州市中考物理试卷 　 一、选择题（每小题 2 分，满分 36 分） 1．以下科学家中，以其名字命名电压单位的是（　　） A．A、牛顿 B．伏特 C．安培 D．焦耳 2．能影响声音传播速度的是（　　） A．响度 B．音响 C．音色 D．介质 3．下列家用电器，利用电流的热效应工作的是（　　） A．洗衣机 B．电视机 C．电冰箱 D．电饭煲 4．家用空调正常工作时的电功率最接近（　　） A．1000W B．100W C．10W D．1W 5．图中现象中属于光的反射的是（　　） A． 水中倒影 B． 铅笔“折断” C． 鸽子的影子 D． 日食形成 6．关于能源、信息和材料的相关说法正确的是（　　） A．光纤通信依靠声波来传递信息 B．核能是可再生能源 C．手机通信是利用电磁波 D．可用超导材料做电热丝 7．图中的电路正确的是（　　） A． B． C． D． 8．刚装修过的房间会闻到很重的油漆味，这现象表明了（　　） A．分子由原子构成 B．分子间有空隙 C．分子在永不停息地运动 D．分子间有阻力 9．一物体在弹簧测力计下，示数为 8N，当它浸入水中时，示数为 3N，此时物体所受的浮力为（　　） A．N B．5N C．8N D．11N 10．以下符合安全用电的是（　　） A．将开关安装在灯具和零线之间 B．用正在充电的手机打电话 C．阿勇电器着火时用水来灭火 D．电冰箱的金属外壳要接触地 11．超市的商品上贴有磁性标签，当未消磁的标签通过超市门口的安全门时，安全门上的线圈会产生电流 触发警报器，达到防盗目的，图中的实验与超市防盗装置的工作原理相符的是（　　） A． B． C． D． 12．以下现象属于增大压强的是（　　） A．用很细的钢丝切肥皂 B．铁轨铺在枕木上 C．滑雪时使用滑雪板 D．书包带很宽 13．甲、乙、丙三个轻质小球用绝缘细绳悬挂，如图所示，已知丙带正电，则（　　）[来源:学科网] A．甲、乙均带正电 B．甲、乙均带负电 C．乙带正电，甲一定带负电 D．乙带正电，甲可能不带电 14．牛顿第一定律是在实验基础上进行推理论证，以下研究问题的方法与此相同的是（　　） A．引入磁感线来描述磁场 B．探究声音能否在真空中传播 C．探究电流与电阻的关系 D．探究浮力大小与哪些因素有关 15．坐在行驶的汽车里的人，身体突然前倾，这时汽车可能正在（　　） A．加速 B．减速 C．向左拐弯 D．向右拐弯 16．如图所示，在伽利略理想实验中，小球每次均从斜面 A 点自由滚下，分别经过图中 a，b，c 各位置， 关于小球的动能和重力势能描述错误的是（　　） A．从 a 到 b 动能转化为重力势能 B．在 b，c 处重力势能相等 C．从 a 到 c 重力势能转化为动能 D．在 a 处动能最大 17．如图所示，杯子静止在水面桌面上，下列所法正确的是（　　） A．桌面对杯子的支持力大于杯子受到的重力 B．杯子受到的支持力与杯子受到的重力是一对平衡力 C．杯子受到的支持力与杯子对桌面的压力是一对平衡力 D．杯子对桌面的压力与杯子受到的重力是一对平衡力 18．如图所示，将一圆柱体从水中匀速提起直至下表面刚好离开水面，此过程容器底受到水的压强 p 随时 间 t 变化的图象大致如下列图中的（　　） A． B． C． D． 　 二、填空、作图题（第 25 题 4 分，其余每小题 2 分，共分 16 分） 19．在体育比赛中，小云用力将实心球投出，说明力可以改变物体的　　　　　　，以地面为参照物，实 心球在落地前是　　　　　　的． 20．如图所示，要正确测出物体 A 的长度，应选　　　　　　（选填“甲”或“乙”）图，物体 A 的长度 为　　　　　　． 21．如图为“阳光动力 2 号”太阳能飞机，它所配备的太阳能电池板将　　　　　　能转化为电能，飞机机翼 上表面凸起，可使飞行过程中机翼上表面的空气流速大，压强　　　　　　，从而形成升力． 22．天然气的热值为 4.2×107J/m3，完全燃烧　　　　　　m3 的天然气可放出 8.4×105J 的热量，不计热量损 失，这些热量可以使质量为　　　　　　kg 的水温度升高 40℃．[c 水的比热容为 4.2×103J/（kg•℃）]． 23．如图所示，质量不计的木板 AB 处于水平位置平衡，且可绕 O 点无摩擦转动 OA=0.2m，OB=0.5m，在 A 端挂一个重 3N 的物体甲，另一重 2.5N 的小滑块乙在水平拉力作用下，以 0.1m/s 的速度从 O 点匀速向右 滑动，在此过程中，甲对地面的压力　　　　　　（选填“变大”、“变小”或“不变”），小滑块在木板上水平 滑动的时间为　　　　　　s． 24．在如图所示的电路中，电源电压恒定，R1 为定值电阻，R2 为滑动变阻器（a、b 为其两端点）．开关 S 闭合后，当滑动变阻器的滑片 P 在 a、b 之间滑动的过程中，电压表的示数变化了 3V，电阻 R1 的电功率变 化范围是 1.2W～2.7W，则电源电压为　　　　　　V，滑动变阻器 R2 的最大阻值为　　　　　　Ω 25．根据要求画图． （1）请在图甲画出木块所受重力的示意图； （2）光线 AO 由空气斜射入水中，请在图乙中画出折射光线大致方向． 　 三、简答题（共 1 小题） 26．央视财经《是真的吗》栏目做过如下实验，在塑料袋中装入少量酒精，且把塑料袋内的气体排放干净 并扎紧袋口．在玻璃碗里导入适量开水，玻璃碗壁变模糊了，再把装有酒精的塑料袋放入盛有开水的玻璃 碗中，塑料袋就鼓起来了（如图所示），请根据所学的热学知识解释这两个现象． 　 四、计算题（第 27 题 6 分，28 题 8 分） 27．近年来，智能机器人进入百家姓，如图所示是，质量为 4kg 的清洁机器人某次工作时，在 4s 内沿水平 直线运 动了 2m，此过程机器人所提供的牵引力为 50N，求： （1）机器人所受的重力； （2）牵引力所做的功； （3）牵引力的功率． 28．如图所示，L 是“12V 36W”的灯泡，R1 是阻值为 30Ω 的定值电阻，R2 是最大阻值为 20Ω 的滑动变阻 器，电源电压和灯泡电阻均不变，求： （1）灯泡的阻值； （2）开关 S、S1 均闭合，滑片 P 移到最左端时，灯泡恰好正常发光，求此时通过 R1 的电流； （3）闭合开关 S，断开开关 S1，求在滑片 P 移到最右端，电路消耗的总功率及通电 1min 灯泡消耗的电 能． 　 四、实验题（第 30 题（2）第 2 空，第 33 题（6））各 2 分，其余空 1 分，共 30 分 29．在探究“滑动摩擦力的大小与哪些因素有关”的实验中，如图所示． （1）实验中，必须水平拉着木块做　　　　　　直线运动，使弹簧测力计示数都等于滑动摩擦力的大小； （2）由甲、乙实验可得，在接触面粗糙程度相等时，压力越大，滑动摩擦力越　　　　　　； （3）由　　　　　　实验可得，在压力相同时，接触面越粗糙，滑动摩擦力越大； （4）在甲实验中，当木板的运动速度变大时，滑动摩擦力的大小　　　　　　（选填“变大”、“变小”或“不 变”）． 30．在探究光学的实验中： （1）如图所示，凸透镜的焦距为 10cm，可在光凭上得到一个清晰的倒立、　　　　　　的实像； （2）保持蜡烛与凸透镜位置不变，换用不同焦距的凸透镜，将光屏向右移动重新得到清晰的像，此时像将　　　　　　 （选填“变大”、“变小”或“不变”），则换用的凸透镜焦距为　　　　　　（选填以下选项） A.6cm B.8cm C.15cm D.30cm （3）把凸透镜换成玻璃板，蜡烛与玻璃板距离 30cm，像到玻璃板的距离为　　　　　　cm，移动光屏， 在光屏上　　　　　　（选填“能”或“不能”）得到蜡烛的像． 31．某实验小组用天平和量筒测量一个小石块的密度，具体操作如下： （1）把天平放在水平桌面上，将游码移至成量标尺左端“0”刻度上，发现天平指针如图甲所示，应将平衡螺 旋母向　　　　　　（选填“左”或“右”）移动，使天平横梁水平平衡；[来源:Zxxk.Com] （2）用调节好的天平测小石块的质量，天平平衡时，砝码质量及游码在衡量标尺上的示数值如图乙所示， 则小石头的质量为　　　　　　g，用量筒测得小石块的体积如图丙所示，则小石块的体积为　　　　　　 cm2．该小石块的密度为　　　　　　g/cm3； （3）如果他们在操作（1）过程中，只将游码移至衡量标尺左端的“0”刻度后，使直接测量质量，由此测得 小石块的密度比真实值　　　　　　． 32．在“探究水的沸腾”实验中，实验装置如图所示． （1）图中读取温度计示数方式正确的是　　　　　　（选填“A”或“B”），烧杯中的水是通过　　　　　　 方式来增大内能的； （2）加热过程中不同刻度的水温记录如表，其中有一个数据是错误的，该错误的数据是　　　　　　；水 在第　　　　　　min 开始沸腾，水沸腾时的温度为　　　　　　℃； 时间/min 0 1 2 3 4 5 6 7 8 温度/℃ 90 92 94 96 98 98 95 98 98 （3）实验中，若用盖子将烧杯盖严，则水的沸点会　　　　　　（选填“升高”、“降低”或“不变”） 33．如图甲所示是“测量小灯泡电功率”的实验装置，电源电压为 4V 且保持不变，小灯泡额定电压为 2.5V， 电阻约为 9Ω，滑动变阻器标有“20Ω 1A”字样． （1）请用笔划线代替导线把图甲中的实物电路连接完整； （2）闭合开关前，滑动变阻器滑片用调至　　　　　　（选填“A”或“B”）端； （3）正确连接电路后，闭合开关，发现小灯泡不亮，电流表、电压表指针均有偏转，则小灯泡不发光的原 因是　　　　　　； （4）实验中，电压表示数如图乙所示，要使小灯泡正常发光，应将滑片向　　　　　　（选填“左”或“右”） 移； （5）一实验小组的数据如表示数： 实验序号 1 2 3 4 5 U/V 0.3 1.5 2.0 2.5 2.9 I/A 0.06 0.20 0.24 0.28 0.30 老师在检查时指出第　　　　　　次实验的数据无法从实验中测得，理由是　　　　　　．该小灯泡的额 定功率是　　　　　　W； （6）另一实验小组在原有器材基础上，不使用电流表，增加一个阻值已知、大小合适的定值电阻 R0 和若 干开关、导线也能测出小灯泡的额定功率，请你在图丙的方框内画出该小组的实验电路图（要求：电路只 连接一次并考虑灯丝电阻受温度变化的影响） 　 2016 年福建省漳州市中考物理试卷 参考答案与试题解析 　 一、选择题（每小题 2 分，满分 36 分） 1．以下科学家中，以其名字命名电压单位的是（　　） A．A、牛顿 B．伏特 C．安培 D．焦耳 【考点】电压． 【分析】（1）物理学上的很多单位都是以科学家的名字命名的，例如安培、牛顿、瓦特、库仑等； （2）伏特是意大利科学家，以他的名字命名了电压的单位． 【解答】解：A、牛顿是力的 单位，故 A 错误； B、伏特是电压的单位，故 B 正确； C、安培是电流的单位，故 C 错误； D、焦耳是热量或功、能的单位，故 D 错误； 故选 B． 　 2．能影响声音传播速度的是（　　） A．响度 B．音响 C．音色 D．介质 【考点】声速． 【分析】考查声音在不同介质中传播速度的大小关系． 【解答】解：（1）响度、音调、音色是声音的三个特性，它们不能决定声音的传播速度；故 ABC 不合题 意 （2）声音的传播速度只与介质的种类和温度有关；声音在不同介质中传播速度不同，温度相同的情况下， 声音在固体传播中最快，液体次之，气体最慢．故选 D． 　 3．下列家用电器，利用电流的热效应工作的是（　　） A．洗衣机 B．电视机 C．电冰箱 D．电饭煲 【考点】电流的热效应、化学效应和磁效应． 【分析】电流的热效应就是把电能转化为内能．可从能量转化的角度分析哪一用电器是利用了电流的热效 应． 【解答】解： 洗衣机、电冰箱主要是把电能转化为机械能，电视机在工作时，主要将电能转化为光能和声能，故不合题 意； 只有电饭煲是把电能转化为内能，是利用电流的热效应，符合题意． 故选 D． 　 4．家用空调正常工作时的电功率最接近（　　） A．1000W B．100W C．10W D．1W 【考点】电功率． 【分析】先估算一下家用空调正常工作时通过的电流，然后利用公式 P=UI 计算电功率． 【解答】解：家用空调正常工作时通过的电流为 5A，家庭电路两端的电压为 220V， P=UI=220V×5A=1100W， 家用空调正常工作时的电功率最接近于 1000W． 故选 A． 　 5．图中现象中属于光的反射的是（　　） A． 水中倒影 B． 铅笔“折断” C． 鸽子的影子 D． 日食形成 【考点】光的反射． 【分析】要解决此题，需要掌握光的反射现象，知道平面镜成像是由于光的反射形成的． 要掌握光的折射现象，知道水底看起来比实际的要浅、斜插入水中的筷子向上折、海市蜃楼、凸透镜成像 都是光的折射． 要掌握光沿直线传播现象，知道影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的 ． 【解答】解： A、水中的倒影，属于平面镜成像，是由于光的反射形成的，故 A 符合题意． B、铅笔错位是因为光从一种透明介质进入另一种透明介质时，光路的方向发生改变而形成的，故属于光的 折射现象，故 B 不符合题意； C、影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域， 就是影子，故 C 不符合题意； D、日食是由于光沿直线传播形成的．日食是由于太阳、地球、月亮在同一直线上，月亮在中间挡住了部分 或全部的太阳光便为日食，故 D 不符合题意． 故选 A． 　 6．关于能源、信息和材料的相关说法正确的是（　　） A．光纤通信依靠声波来传递信息 B．核能是可再生能源 C．手机通信是利用电磁波 D．可用超导材料做电热丝 【考点】光纤通信；超导体的特点；电磁波的传播；核能． 【分析】根据对光纤通信、手机通信、核能的特点以及超导材料特点的了解，可逐一做出判断． 【解答】解：A、光纤通信是依靠激光在光导纤维中的传播来传递信息的，故 A 错误； B、核能是由核燃料通过核裂变或核聚变释放出来的，核燃料在地球上的储量是有限的，故核能是不可再生 能源，故 B 错误； C、手机通信是利用电磁波来传递信息的，故 C 正确； D、超导材料的特点是电阻为零，由焦耳定律 Q=I2Rt 可知，当电阻为零时，导体不会发热，故不能用做电 热丝，故 D 错误． 故选 C． 　 7．图中的电路正确的是（　　） A． B． C． D． 【考点】电路图及元件符号． 【分析】根据电路的组成进行判断，即完善的电路至少由电源、开关、用电器组成，据此分析各电路图， 进行解答． 【解答】解：A、图示电路仅由开关、用电器（灯泡）组成，缺少电源，电路不完整，故 A 错误． B、图示用电器与开关并联，当开关闭合后，形成电源短路，故 B 错误； C、图示电路仅由电源、用电器组成，缺少开关，电路不完整，故 C 错误； D、图示电路有电源、开关、用电器组成，电路结构完整，故 D 正确． 故选 D． 　 8．刚装修过的房间会闻到很重的油漆味，这现象表明了（　　） A．分子由原子构成 B．分子间有空隙 C．分子在永不停息地运动 D．分子间有阻力 【考点】分子的运动． 【分析】物质是由微粒构成的，构成物质的分子具有如下特征：①体积和质量都很小，②分子之间存在间 隔，③分子是在不断运动的．运用这些特征我们可以解释日常生活中的某些现象，闻到气味一般是因为分 子运动的结果． 【解答】解：刚装修过的房间会闻到很重的油漆味，因为油漆中的分子在不断地运动，运动到了待在房间 里人的鼻子中的缘故．说明分子在永不停息地运动． 故选 C． 　 9．一物体在弹簧测力计下，示数为 8N，当它浸入水中时，示数为 3N，此时物体所受的浮力为（　　） A．N B．5N C．8N D．11N 【考点 】浮力大小的计算． 【分析】已知物体在空气中的重力和物体浸入在水里时弹簧测力计的示数，二者之差就等于物体所受的浮 力． 【解答】解：把物体浸入在水里时，所受浮力： F 浮=G﹣F′=8N﹣3N=5N． 故选 B． 　 10．以下符合安全用电的是（　　） A．将开关安装在灯具和零线之间 B．用正在充电的手机打电话 C．阿勇电器着火时用水来灭火 D．电冰箱的金属外壳要接触地 【考点】安全用电原则． 【分析】（1）开关与火线相连； （2）若用用正在充电的手机打电话，容易发生手机电池爆炸事故，很危险； （3）生活中的水是导体，用水来灭电火灾是很危险的； （4）对于金属外壳的家用电器，金属外壳一定接地，防止外壳漏电，发生触电事故； 【解答】解：A、从安全用电的角度分析，控制电灯的开关安装在火线与灯之间，故 A 错误； B、若用用正在充电的手机打电话，容易发生手机电池爆炸事故，故 B 错误； C、生活中的水是导体，用水来灭电火灾非常容易触电的，故 C 错误； D、家用电冰箱的金属外壳要接地，防止金属外壳漏电，发生触电事故，故 D 正确； 故选 D． 　 11．超市的商品上贴有磁性标签，当未消磁的标签通过超市门口的安全门时，安全门上的线圈会产生电流 触发警报器，达到防盗目的，图中的实验与超市防盗装置的工作原理相符的是（　　） A． B． C． D． 【考点】电磁感应． 【分析】符合闭合电路中的一部分导体在磁场中做切割磁感线运动时，电路中就有感应电流，该现象称为 电磁感应现象，该过程中将机械能转化为电能． 【解答】解：据“当经过检测通道后，检测天线便检测到商品上的标签信号，从而转化为电信号”可知，该过 程是将机械能转化为电能的过程； A、该实验是电磁感应实验，将机械能转化为电能，故 A 正确； B、该实验是奥斯特实验，说明通电导线周围有磁场，故 B 错误； C、该实验是探究电磁铁磁性强弱影响因素的实验，故 C 错误； D、通电能运动，故是电动机原理，将电能转化为机械能，故 D 错误； 故选 A． 　 12．以下现象属于增大压强的是（　　） A．用很细的钢丝切肥皂 B．铁轨铺在枕木上 C．滑雪时使用滑雪板 D．书包带很宽 【考点】增大压强的方法及其应用． 【分析】压强大小跟压力大小和受力面积大小有关． 增大压强的方法：是在压力一定时，通过减小受力面积来增大压强；是在受力面积一定时，通过增大压力 来增大压强． 减小压强的方法：是在压力一定时，通过增大受力面积来减小压强；是在受力面积一定时，通过减小压力 来减小压强． 【解答】解：A、用很细的钢丝切肥皂，是在压力一定时，通过减小受力面积来增大压强；故 A 符合题意； B、铁轨铺在枕木上，是在压力一定时，通过增大受力面积来减小压强；故 B 不合题意； C、滑雪时使用滑雪板，是在压力一定时，通过增大受力面积来减小压强；故 C 不合题意； D、书包带很宽，是在压力一定时，通过增大受力面积来减小压强；故 D 不合题意． 故选 A． 　 13．甲、乙、丙三个轻质小球用绝缘细绳悬挂，如图所示，已知丙带正电，则（　　） A．甲、乙均带正电 B．甲、乙均带负电 C．乙带正电，甲一定带负电 D．乙带正电，甲可能不带电 【考点】物体带电情况的判断． 【分析】（1）同种电荷相互排斥，异种电荷相互吸引． （2）排斥的带有同种电荷，吸引的可能带有异种电荷，也可能带电体吸引不带电体． 【解答】解：乙、丙相互排斥，说明乙、丙一定带同种电荷，丙带正电，则乙一定也带正电；甲、乙相互 吸引，说明乙带负电或乙不带电． 故选 D． 　 14．牛顿第一定律是在实验基础上进行推理论证，以下研究问题的方法与此相同的是（　　） A．引入磁感线来描述磁场[来源:学科网] B．探究声音能否在真空中传播 C．探究电流与电阻的关系 D．探究浮力大小与哪些因素有关 【考点】物理学方法． 【分析】有不少实验由于条件限制难以实现，在大量可靠实验基础上经过概括、抽象、推理得出规律的一 种研究问题的方法，但得出的某些规律却又不能用实验直接验证，这种研究方法叫实验推理法，又称理想 实验法．牛一定律就是利用这种方法研究的，只要从四个选项中找出也用同样研究方法的实验即可． 【解答】解：A、磁场是真实存在的，但看不见摸不着，磁感线是为了描述磁场的方向和强弱而引入的一条 条假想的曲线，它实际并不存在，所以磁场用磁感线来描述所采取的方法是模型法，不符合题意； B、探究声音能否在真空中传播的实验过程是逐步抽出空气，越来越接近真空，发现声音越来越小，并进一 步通过推理得出的真空不能传声（实际上，在本次实验中绝对的真空做不到），所以该实验主要是利用了实 验推理法形成了真空中不能传播声音，符合题意； C、电阻上的电流与两端电压的关系，因可变因素较多，采取的是控制变量法，不符合题意； D、探究浮力大小与哪些因素有关的实验因可变因素较多，采取的是控制变量法，不符合题意； 故选：B． 　 15．坐在行驶的汽车里的人，身体突然前倾，这时汽车可能正在（　　） A．加速 B．减速 C．向左拐弯 D．向右拐弯 【考点】惯性现象． 【分析】解答此题的关键是掌握惯性是物体本身固有的属性，由于惯性物体仍旧要保持原来的运动状态． 【解答】解：坐在正在行驶的汽车内的人，当汽车正在刹车或减速时，由于惯性，仍要保持原来的运动状 态继续向前运动，所以身体会突然向前倾倒． 故选 B． 　 16．如图所示，在伽利略理想实验中，小球每次均从斜面 A 点自由滚下，分别经过图中 a，b，c 各位置， 关于小球的动能和重力势能描述错误的是（　　） A．从 a 到 b 动能转化为重力势能 B．在 b，c 处 重力势能相等 C．从 a 到 c 重力势能转化为动能 D．在 a 处动能最大 【考点】动能和势能的转化与守恒． 【分析】（1）动能和物体的质量、速度有关； （2）重力势能和物体的质量、高度有关；[来源:学科网] （3）动能和重力势能是可以相互转化的． 【解答】解： A、小球从最高点释放，滚动到最低点 a 点时的速度最大，即动能最大，故从 a 到 b 过程中，质量不变，速 度变小，动能变小，同时高度增加，重力势能增大，所以是动能转化为重力势能的过程，故 A 正确； B、在 b，c 处小球的质量相同，高度相同，所以重力势能相同，故 B 正确； C、小球从最高点释放，滚动到最低点 a 点时的速度最大，即动能最大，故从 a 到 c 过程中，质量不变，速 度变小，动能变小，同时高度增加，重力势能增大，所以是动能转化为重力势能的过程，故 C 错误； D、小球从最高点释放，滚动到最低点 a 点时的速度最大，即动能最大，故 D 正确； 故选 C． 　 17．如图所示，杯子静止在水面桌面上，下列所法正确的是（　　） A．桌面对杯子的支持力大于杯子受到的重力 B．杯子受到的支持力与杯子受到的重力是一对平衡力 C．杯子受到的支持力与杯子对桌面的压力是一对平衡力 D．杯子对桌面的压力与杯子受到的重力是一对平衡力 【考点】平衡力的辨别． 【分析】一对平衡力必须大小相等、方向相反、作用在一条直线上、作用在同一物体上，据此逐一判断． 【解答】解： A、桌面对杯子的支持力与杯子受到的重力大小相等、方向相反、作用在一条直线上、作用在同一物体上， 是一对平衡力，所以大小相等，故 A 错误； B、杯子受到的支持力与杯子受到的重力大小相等、方向相反、作用在一条直线上、作用在同一物体上，是 一对平衡力，故 B 正确； C、杯子受到的支持力与杯子对桌面的压力作用在不同的物体上，不是一对平衡力，故 C 错误； D、杯子对桌面的压力与杯子受到的重力作用在不同的物体上，且方向相同，不是 一对平衡力，故 D 错 误． 故选 B． 　 18．如图所示，将一圆柱体从水中匀速提起直至下表面刚好离开水面，此过程容器底受到水的压强 p 随时 间 t 变化的图象大致如下列图中的（　　） A． B． C． D． 【考点】液体的压强的特点． 【分析】将一圆柱体从水中匀速提起直至下表面刚好离开水面整个过程分为两个阶段：一是将一圆柱体从 水中匀速提起至其上表面刚好露出液面之前；二是从圆柱体上表面露出水面开始到圆柱体直至下表面刚好 离开水面；根据 p=ρgh 对每个阶段的压强变化情况进行分析，总结出压强变化的规律，再对照四个选项中 的图示找出符合规律的图象． 【解答】解：①将一圆柱体从水中匀速提起至其上表面刚好露出水面之前，水的密度一定，容器内水的深 度不变，根据 p=ρgh 可知，容器底受到水的压强不变； ②从圆柱体上表面刚露出水面到圆柱体直至下表面刚好离开水面的过程中，圆柱体排开水的体积减小，容 器内水的深度逐渐减小；由于 圆柱体被匀速提起，容器的形状上粗下细，根据△V 排=S△h 可知，水的深度 减小的越来越快，根据 p=ρgh 可知，容器底受到水的压强逐渐变小，并且也是减小得越来越快，符合这个 规律的只有 D 图象，故 ABC 错误，D 正确． 故选 D． 　 二、填空、作图题（第 25 题 4 分，其余每小题 2 分，共分 16 分） 19．在体育比赛中，小云用力将实心球投出，说明力可以改变物体的　运动状态　，以地面为参照物，实 心球在落地前是　运动　的． 【考点】力的作用效果；参照物及其选择． 【分析】（1）物体间力的作用是相互的；力的作用效果有两点：改变物体的运动状态、改变物体的形状； （2）看被研究的物体与所选的标准，即与参照物之间的相对位置是否发生了改变，如果发生改变，则物体 是运动的；如果未发生变化，则物体是静止的． 【解答】解： （1）用力将实心球投出，球由静止变为运动，则说明力可以改变物体的运动状态． （2）以地面为参照物，实心球相对于地面的位置发生改变，所以实心球是运动的． 故答案为：运动状态；运动． 　 20．如图所示，要正确测出物体 A 的长度，应选　甲　（选填“甲”或“乙”）图，物体 A 的长度为　 2.05cm　． 【考点】长度的测量． 【分析】刻度尺的使用规则： （1）首先要了解刻度尺：①量程是多少；②零刻度是否磨损；③分度值是多少； （2）使用时：①刻度尺要与被测部分对齐；②让刻度尺有刻度的一面紧贴被测部分，测量的始端与 0 刻 度线对齐，如果 0 刻度线磨损，可以与其它整格刻线对齐，测量结果要减去前面的数值；③读数时 视线要 与尺面垂直；④读数时结果要估读到分度值的下一位；⑤记录数据要写单位． 【解答】解：乙刻度尺的测量的始端没有与 0 刻度线对齐而是在零刻度线的左侧，故乙放法错误； 甲图两条相邻刻度线之间的距离（分度值）是 1mm；物体的长度是：6.05cm﹣4.00cm=2.05cm． 故答案为：甲；2.05cm． 　 21．如图为“阳光动力 2 号”太阳能飞机，它所配备的太阳能电池板将　太阳　能转化为电能，飞机机翼上表 面凸起，可使飞行过程中机翼上表面的空气流速大，压强　越小　，从而形成升力． 【考点】太阳能的转化；流体压强与流速的关系． 【分析】（1）太阳能电池板是将太阳能转化为电能的装置； （2）流体压强与流速的关系：在流体流速越大的地方，压强越小；在流体流速越小的地方，压强越大． 【解答】解：（1）太阳能电池板是将太阳能转化为电能的装置； （2）如图，飞机在飞行时，机翼上方气流比下方气流的流速大，则下方空气的压强大于上方空气的压强， 产生向上的压强差、压力差，向上的压力差，形成升力． 故答案为：太阳；越小． 　 22．天然气的热值为 4.2×107J/m3，完全燃烧　0.02　m3 的天然气可放出 8.4×105J 的热量，不计热量损失， 这些热量可以使质量为　5　kg 的水温度升高 40℃．[c 水的比热容为 4.2×103J/（kg•℃）]． 【考点】热量的计算；燃料的热值． 【分析】知道天然气的热值和完全燃烧放出的热量，利用燃料完全燃烧放热公式 Q 放=Vq 计算天然气的质 量；不计热量损失，Q 放=Q 吸，再由吸热公式 Q 吸=cm△t 得水的质量． 【解答】解： 由 Q 放=Vq 得天然气的体积： V= = =0.02m3； 由题知，不计热量损失，则 Q 吸=cm△t=Q 放=8.4×105J， 水的质量： m= = =5kg． 故答案为：0.02；5． 　 23．如图所示，质量不计的木板 AB 处于水平位置平衡，且可绕 O 点无摩擦转动 OA=0.2m，OB=0.5m，在 A 端挂一个重 3N 的物体甲，另一重 2.5N 的小滑块乙在水平拉力作用下，以 0.1m/s 的速度从 O 点匀速向右 滑动，在此过程中，甲对地面的压力　变小　（选填“变大”、“变小”或“不变”），小滑块在木板上水平滑动 的时间为　2.4　s． 【考点】杠杆的平衡分析法及其应用；杠杆的平衡条件． 【分析】（1）当乙匀速向右滑动时，力臂 OA、G 乙不变，G 乙的力臂增大，根据杠杆平衡条件得出杠杆 A 端受到的拉力变化，而甲对地面的压力 F 压=G 甲﹣FA，据此得出甲对地面的压力大小变化； （2）要使木板水平平衡，木板 A 端受到的最大拉力等于甲的重力，根据杠杆平衡条件可得 G 乙的力臂最大 值，再利用速度公式求滑块乙滑动的时间． 【解答】解： （1）根据杠杆平衡条件得，FA×OA=G 乙×OB， 力臂 OA、G 乙不变，当乙匀速向右滑动时，G 乙的力臂增大，杠杆 A 端受到的拉力 FA 增大； 甲对地面的压力 F 压=G 甲﹣FA， 所以甲对地面的压力变小； （2）要使木板水平平衡，木板 A 端受到的最大拉力 FA 最大=G 甲=3N， 根据杠杆平衡条件 FA 最大×OA=G 乙×OB′， 即：3N×0.2m=2.5N×OB′， 解得：OB′=0.24m， 由 v= 得滑块乙滑动的时间： t= = =2.4s． 故答案为：变小；2.4． 　 24．在如图所示的电路中，电源电压恒定，R1 为定值电阻，R2 为滑动变阻器（a、b 为其两端点）．开关 S 闭合后，当滑动变阻器的滑片 P 在 a、b 之间滑动的过程中，电压表的示数变化了 3V，电阻 R1 的电功率变 化范围是 1.2W～2.7W，则电源电压为　9　V，滑动变阻器 R2 的最大阻值为　15　Ω 【考点】欧姆定律的应用；电功率与电压、电流的关系． 【分析】由电路图可知，R1 与 R2 串联，电压表测 R2 两端的电压，当滑片位于 a 端时，电路为 R1 的简单电 路，R1 消耗的电功率最大，根据 P= 表示出 R1 的电功率；当滑片位于 b 端时，接入电路中的电阻最 大，电路中的电流最小，R1 消耗的电功率最小，根据 P= 表示出 R1 的电功率，联立等式求出 R1 两端 的电压与电源电压之间的关系，根据串联电路的电压特点表示出电压表的示数即可求出电源电压，进一步 求出 R1 的阻值，根据串联电路的电流特点和欧姆定律得出等式即可求出滑动变阻器的最大阻值． 【解答】解：由电路图可知，R1 与 R2 串联，电压表测 R2 两端的电压， 当滑片位于 a 端时，电路为 R1 的简单电路，R1 消耗的电功率最大， 则 R1 的电功率： P1= =2.7W﹣﹣﹣﹣① 当滑片位于 b 端时，接入电路中的电阻最大，电路中的电流最小，R1 消耗的电功率最小， 则 R1 的电功率： P1′= =1.2W﹣﹣﹣② 由 可得： = = ， 解得：U1= U， 因串联电路中总电压等于各分电压之和， 所以，滑动变阻器两端的电压： U2=U﹣U1=U﹣ U= U=3V， 解得：U=9V，[来源:学。科。网] 由①可得， = =2.7W， 解得：R1=30Ω， 因串联电路中各处的电流相等， 所以，电路中的电流： I= = ，即 = ， 解得：R2=15Ω． 故答案为：9；15． 　 25．根据要求画图． （1）请在图甲画出木块所受重力的示意图； （2）光线 AO 由空气斜射入水中，请在图乙中画出折射光线大致方向． 【考点】重力示意图；作光的折射光路图． 【分析】（1）重力作用在物体的重心，方向竖直向下，据此画出重力． （2）根据光的折射规律作图．光从空气斜射入水中时，折射角小于入射角． 【解答】解：（1）从木块的重心开始，沿竖直向下方向画一条有向线段，用 G 表示物体所受重力，如图所 示： （2）题目已经过入射点作出法线，根据光从空气斜射入水中时，折射角小于入射角即可作图，如图所示： 　 三、简答题（共 1 小题） 26．央视财经《是真的吗》栏目做过如下实验，在塑料袋中装入少量酒精，且把塑料袋内的气体排放干净 并扎紧袋口．在玻璃碗里导入适量开水，玻璃碗壁变模糊了，再把装有酒精的塑料袋放入盛有开水的玻璃 碗中，塑料袋就鼓起来了（如图所示），请根据所学的热学知识解释这两个现象． 【考点】汽化及汽化吸热的特点；液化及液化现象． 【分析】物质由气态变成液态的过程叫汽化； 物质由液态变成气态的过程叫汽化，包括蒸发和沸腾两种方式． 【解答】答： 在玻璃碗里导入适量开水，开水蒸发后的水蒸气遇到温度较低的碗壁液化成水，所以玻璃碗壁变模糊了， 滴有酒精的塑料袋，放入盛有开水的玻璃碗中，酒精吸热温度升高，蒸发加快，塑料袋内酒精气体增加， 压强增大，将塑料袋鼓起来． 　 四、计算题（第 27 题 6 分，28 题 8 分） 27．近年来，智能机器人进入百家姓，如图所示是，质量为 4kg 的清洁机器人某次工作时，在 4s 内沿水平 直线运动了 2m，此过程机器人所提供的牵引力为 50N，求： （1）机器人所受的重力； （2）牵引力所做的功； （3）牵引力的功率． 【考点】重力的计算 ；功的计算；功率的计算． 【分析】（1）已知质量，利用 G=mg 计算机器人所受的重力； （2）已知牵引力和移动的距离，利用 W=Fs 计算牵引力所做的功； （3）已知牵引力做的功，又知时间，利用 P= 计算牵引力的功率． 【解答】解：（1）机器人所受的重力： G=mg=4kg×10N/kg=40N； （2）牵引力所做的功： W=Fs=50N×2m=100J； （3）牵引力的功率： P= = =25W． 答：（1）机器人所受的重力为 40N； （2）牵引力所做的功为 100J； （3）牵引力的功率为 25W． 　 28．如图所示，L 是“12V 36W”的灯泡，R1 是阻值为 30Ω 的定值电阻，R2 是最大阻值为 20Ω 的滑动变阻 器，电源电压和灯泡电阻均不变，求： （1）灯泡的阻值； （2）开关 S、S1 均闭合，滑片 P 移到最左端时，灯泡恰好正常发光，求此时通过 R1 的电流； （3）闭合开关 S，断开开关 S1，求在滑片 P 移到最右端，电路消耗的总功率及通电 1min 灯泡消耗的电 能． 【考点】欧姆定律的应用；电功的计算；电功率的计算． 【分析】（1）根据灯泡的铭牌可知额定电压和额定功率，根据 R= 求出小灯泡的阻值； （2）当开关 S、S1 均闭合，滑片 P 移到最左端时，此时 R1 与 L 并联，根据灯泡正常发光可知电源的电压， 根据欧姆定律可知通过通过 R1 的电流； （3）闭合开关 S，断开开关 S1，滑片 P 移到最右端，此时灯泡与滑动变阻器串联，先根据欧姆定律求出电 路电流，然后根据 P=UI 求出电路消耗的总功率，再根据 P=I2R 求出通电 1min 灯泡消耗的电能． 【解答】解：（1）由 P= 可得，灯泡的阻值：RL= = =4Ω； （2）当开关 S、S1 均闭合，滑片 P 移到最左端时，此时 R1 与 L 并联； 因为灯泡恰好正常发光，所以电源电压为 12V， 则通过 R1 的电流：I1= = =0.4A； （3）闭合开关 S，断开开关 S1，滑片 P 移到最右端，此时灯泡与滑动变阻器串联； 此时电路中的电流：I= = =0.5A； 电路消耗的总功率：P=UI=12V×0.5A=6W； 通电 1min 灯泡消耗的电能：W=I2RLt=（0.5A）2×4Ω×60s=60J． 答：（1）灯泡的阻值为 4Ω； （2）通过 R1 的电流为 0.4A； （3）闭合开关 S，断开开关 S1，求在滑片 P 移到最右端，电路消耗的总功率为 6W；通电 1min 灯泡消耗的 电能为 60J． 　 四、实验题（第 30 题（2）第 2 空，第 33 题（6））各 2 分，其余空 1 分，共 30 分 29．在探究“滑动摩擦力的大小与哪些因素有关”的实验中，如图所示． （1）实验中，必须水平拉着木块做　匀速　直线运动，使弹簧测力计示数都等于滑动摩擦力的大小； （2）由甲、乙实验可得，在接触面粗糙程度相等时，压力越大，滑动摩擦力越　大　； （3）由　甲、丙　实验可得，在压力相同时，接触面越粗糙，滑动摩擦力越大； （4）在甲实验中，当木板的运动速度变大时，滑动摩擦力的大小　不变　（选填“变大”、“变小”或“不 变”）． 【考点】探究摩擦力的大小与什么因素有关的实验． 【分析】（1）要使拉力与摩擦力相等，需沿水平方向拉动木块做匀速直线运动； （2）要探究摩擦力与压力大小的关系，需使接触面的粗糙程度相同，压力不同； （3）要探究摩擦力与接触面的 粗糙程度的关系，需使压力相同，接触面粗糙程度不同； （4）滑动摩擦力的大小与压力大小和接触面的粗糙程度有关，与运动速度大小无关． 【解答】解：（1）实验中，用弹簧测力计拉着木块做匀速直线运动，此时拉力与摩擦力平衡，根据二力平 衡条件可知，木块所受摩擦力的大小等于弹簧测力计的示数； （2）图甲和图乙，接触面的粗糙程度相同，压力大小不同，可得出：在接触面粗糙程度相等时，压力越大， 滑动摩擦力越大； （3）要得出“在压力相同时，接触面越粗糙，滑动摩擦力越大”这个结论，必须控制压力相同，改变接触面 的粗糙程度，由图可知，甲、丙实验符合要求； （4）当木板的运动速度变大时，由于压力大小和接触面的粗糙程度不变，故滑动摩擦力大小也不变． 故答案为：（1）匀速；（2）大；（3）甲、丙；（4）不变． 　 30．在探究光学的实验中： （1）如图所示，凸透镜的焦距为 10cm，可在光凭上得到一个清晰的倒立、　缩小　的实像； （2）保持蜡烛与凸透镜位置不变，换用不同焦距的凸透镜，将光屏向右移动重新得到清晰的像，此时像将　 变大　（选填“变大”、“变小”或“不变”），则换用的凸透镜焦距为　C　（选填以下选项） A.6cm B.8cm C.15cm D.30cm （3）把凸透镜换成玻璃板，蜡烛与玻璃板距离 30cm，像到玻璃板的距离为　30　cm，移动光屏，在光屏 上　不能　（选填“能”或“不能”）得到蜡烛的像． 【考点】凸透镜成像规律及其探究实验． 【分析】（1）根据图中的物距和测定的焦距，利用凸透镜成像的规律可确定成像的性质． （2）根据凸透镜成实像时，物近像远像变大的特点进行判断； 换用焦距大的凸透镜，相当于减小了物距，然后用排除法分析． （3）平面镜成像特点，像距等于物距，像和物体的大小相等为虚像，虚像不可以成在光屏上． 【解答】解：（1）已知凸透镜的焦距为 10cm，当物距 u=30cm 时，物距大于二倍焦距，根据凸透镜成像的 规律可知，此时成倒立缩小的实像． （2）保持蜡烛与凸透镜位置不变，换用不同焦距的凸透镜，将光屏向右移动重新得到清晰的像，根据凸透 镜成实像时，物近像远像变大的特点可知，物距减小了，换用焦距大的凸透镜，相当于减小了物距，故换 用的凸透镜焦距是 15cm 或 30cm，不是 6cm 或 8cm；若用的是 30cm，则蜡烛正好在焦点上，不成像，若用 的是 15cm，则蜡烛正好在 2 倍焦距上，成倒立等大的实像 ，故 C 符合题意； （3）把凸透镜换成玻璃板，蜡烛与玻璃板距离 30cm，根据平面镜成像特点，像距等于物距可知， 像 到玻璃板的距离为 30cm，因为平面镜成虚像，所以在光屏上不能得到蜡烛的像． 故答案为：（1）缩小；（2）变大；C；（3）30；不能． 　 31．某实验小组用天平和量筒测量一个小石块的密度，具体操作如下： （1）把天平放在水平桌面上，将游码移至成量标尺左端“0”刻度上，发现天平指针如图甲所示，应将平衡螺 旋母向　左　（选填“左”或“右”）移动，使天平横梁水平平衡； （2）用调节好的天平测小石块的质量，天平平衡时，砝码质量及游码在衡量标尺上的示数值如图乙所示， 则小石头的质量为　29　g，用量筒测得小石块的体积如图丙所示，则小石块的体积为　10　cm2．该小石 块的密度为　2.9　g/cm3； （3）如果他们在操作（1）过程中，只将游码移至衡量标尺左端的“0”刻度后，使直接测量质量，由此测得 小石块的密度比真实值　偏小　． 【考点】固体的密度测量实验． 【分析】（1）在调节天平时，应将平衡螺母向指针偏转的对侧移动； （2）天平在读数时应将砝码质量与游码示数相加，读取石块的体积时，应求两次量筒示数之差，最后利用 密度公式 ρ= 求出石块的密度． （3）天平的实质是一个等臂杠杆，指针偏右说明右侧质量原本偏大，而偏大的这一部分却无法通过砝码和 游码读出来，因此测量的质量偏小，然后根据密度公式分析． 【解答】解：（1）读图甲可知，指针偏右，说明右侧质量稍大，因此，应将平衡螺母向左侧移动； （2）读图乙可知，石块的质量为：20g+5g+4g=29g， 读图丙可得，石块的体积为：40ml﹣30ml=20ml=10cm3， 石块的密度：ρ= = =2.9g/cm3． （3）正常情况下，指针应指在分度盘的中央，如果偏右，说明右侧的质量原本是偏大的，因此，在添加砝 码或移动游码时，就会少添加或少移动，至使测量的质量结果偏小，由 ρ= 可知，由此测得小石块的密 度比真实值偏小． 故答案为：（1）左；（2）29；10；2.9；（3）偏小． 　 32．在“探究水的沸腾”实验中，实验装置如图所示． （1）图中读取温度计示数方式正确的是　B　（选填“A”或“B”），烧杯中的水是通过　热传递　方式来增大 内能的； （2）加热过程中不同刻度的水温记录如表，其中有一个数据是错误的，该错误的数据是　95　；水在第　4　 min 开始沸腾，水沸腾时的温度为　98　℃； 时间/min 0 1 2 3 4 5 6 7 8 温度/℃ 90 92 94 96 98 98 95 98 98 （3）实验中，若用盖子将烧杯盖严，则水的沸点会　升高　（选填“升高”、“降低”或“不变”） 【考点】探究水的沸腾实验． 【分析】（1）在进行温度计的读数时，视线要与温度计液柱的上表面相平，不能俯视或仰视； 改变物体内能的方式有做功和热传递，这两种方式是等效的． （2）根据水沸腾过程中温度保持不变的特点分析出表格中错误的数据； （3）水的沸点与气压之间的关系，气压越高，沸点越高，反之，沸点越低． 【解答】解：（1）读数时，视线要与温度计液柱的上表面相平，不能俯视或仰视．所以 B 方法正确； 烧杯中水吸热，温度升高，内能增大，这是通过热传递的方式来增大内能的； （2）水在沸腾过程中吸热，但温度保持不变，由表格中数据知，水从第 4min 开始沸腾，沸腾过程中的温 度是 98℃，而第 8min 却是 95℃，所以是错误的，水沸腾时的温度为 98℃； （3）随着水上方水蒸气的增多，用盖子将烧杯盖严，水上方的气压增高，所以水的沸点会升高． 故答案为：（1）B；热传递；（2）95；4；98；（3）升高． 　 33．如图甲所示是“测量小灯泡电功率”的实验装置，电源电压为 4V 且保持不变，小灯泡额定电压为 2.5V， 电阻约为 9Ω，滑动变阻器标有“20Ω 1A”字样． （1）请用笔划线代替导线把图甲中的实物电路连接完整； （2）闭合开关前，滑动变阻器滑片用调至　B　（选填“A”或“B”）端； （3）正确连接电路后，闭合开关，发现小灯泡不亮，电流表、电压表指针均有偏转，则小灯泡不发光的原 因是　滑动变阻器接入电路的阻值过大，灯泡的实际功率过小　； （4）实验中，电压表示数如图乙所示，要使小灯泡正常发光，应将滑片向　左　（选填“左”或“右”）移； （5）一实验小组的数据如表示数： 实验序号 1 2 3 4 5 U/V 0.3 1.5 2.0 2.5 2.9 I/A 0.06 0.20 0.24 0.28 0.30 老师在检查时指出第　1　次实验的数据无法从实验中测得，理由是　滑动变阻器的最大阻值偏小，不能将 灯泡两端电压调为 0.3V　．该小灯泡的额定功率是　0.7　W； （6）另一实验小组在原有器材基础上，不使用电流表，增加一个阻值已知、大小合适的定值电阻 R0 和若 干开关、导线也能测出小灯泡的额定功率，请你在图丙的方框内画出该小组的实验电路图（要求：电路只 连接一次并考虑灯丝电阻受温度变化的影 响） 【考点】电功率的测量． 【分析】（1）将滑动变阻器与灯泡串联，滑动变阻器要采用“一上一下”的接法； （2）为了保护电路，在连接电路时应断开开关，滑动变阻器的滑片应置于最大阻值处； （3）发现小灯泡不亮、电流表、电压表指针均有偏转，则原因可能是滑动变阻器阻值过大． （4）读出乙图中电压表的示数，此时灯泡的电压小于额定电压，要灯泡正常发光，应增大灯泡两端的电压， 根据串联分压的规律确定滑片移动的方向； （5）分析表格的第 1 组数据，计算出滑动变阻器应接入电路的阻值进行判断； 从表格数据中找出灯泡电压为 2.5V 时的电流，根据 P=UI 计算额定功率； （6）实验器材中没有电流表，只有电压表和定值电阻，可根据串联电路的电流特点设计电路，即灯泡与定 值电阻、滑动变阻器串联组成电路，利用电压表分别测出灯泡和定值电阻两端电压以及灯泡两端的电压， 调节滑动变阻器使灯泡两端的电压达到额定电压，然后测出定值电阻和灯泡两端的电压，根据串联电路的 电流的特点和欧姆定律求出电路中的电流即为灯泡的额定电流，利用 P=UI 表示出灯泡的额定功率． 【解答】解：（1）滑动变阻器应与灯泡串联，滑动变阻器要采用“一上一下”的接法；如图所示： （2）闭合开关前，为了保护电路，滑动变阻器的滑片应置于最大阻值处，由甲图可知滑片应滑到 B 端； （3）正确连接电路后，闭合开关，发现小灯泡不亮，电流表、电压表指针均有偏转，则原因可能是：滑动 变阻器接入电路的阻值过大，灯泡的实际功率过小； （4）小灯泡额定电压为 2.5V，由图乙可知，电压表的示数为 1.9V，低于额定电压；要使灯泡正常发光， 应增大灯泡两端的电压，根据串联分压的规律可知，应减小变阻器两端的电压，减小变阻器的阻值，应将 滑片向左端滑动，直到电压表的示数为 2.5V； （5）由实验数据知，当灯泡两端的电压为 0.3V 时，滑动变阻器的电压应为 4V﹣0.3V=3.7V， 此时电路中的电 流为 0.06A，则滑动变阻器的电阻应为 R 滑= = ≈61.7Ω，而滑动变阻 器的最大阻值为 20Ω，所以不能得到第 1 组数据；原因是：滑动变阻器的最大阻值偏小，无论如何移动滑片， 都不能将灯泡两端电压调为 0.3V； 灯泡的额定电压为 2.5V，由表格数据可知，此时灯泡的电流为 0.28A， 灯泡的额定功率：P=UI=2.5V×0.28A=0.7W． （6）实验需要测出灯泡两端电压与通过灯泡的电流，可以把灯泡与定值电阻串联，测出定值电阻两端电压， 由欧姆定律求出通过定值电阻的电流，由于灯泡与定值电阻串联，可以求出通过灯泡的电流，然后由 P=UI 求出灯泡额定功率，实验电路图如图所示： 实验步骤： a、根据电路图连接电路，闭合开关 S1、S2 接 1，调节滑动变阻器，使电压表示数为 2.5V． b、保持滑动变阻器的滑片位置不变，S2 接 2，读出电压表示数 U． 故答案为：（1）如上图所示； （2）B； （3）滑动变阻器接入电路的阻值过大，灯泡的实际功率过小； （4）左； （5）1；滑动变阻器的最大阻值偏小，不能将灯泡两端电压调为 0.3V；0.7； （6）见上图．
