备战2020中考物理章节强化训练专题18电流电路含解析

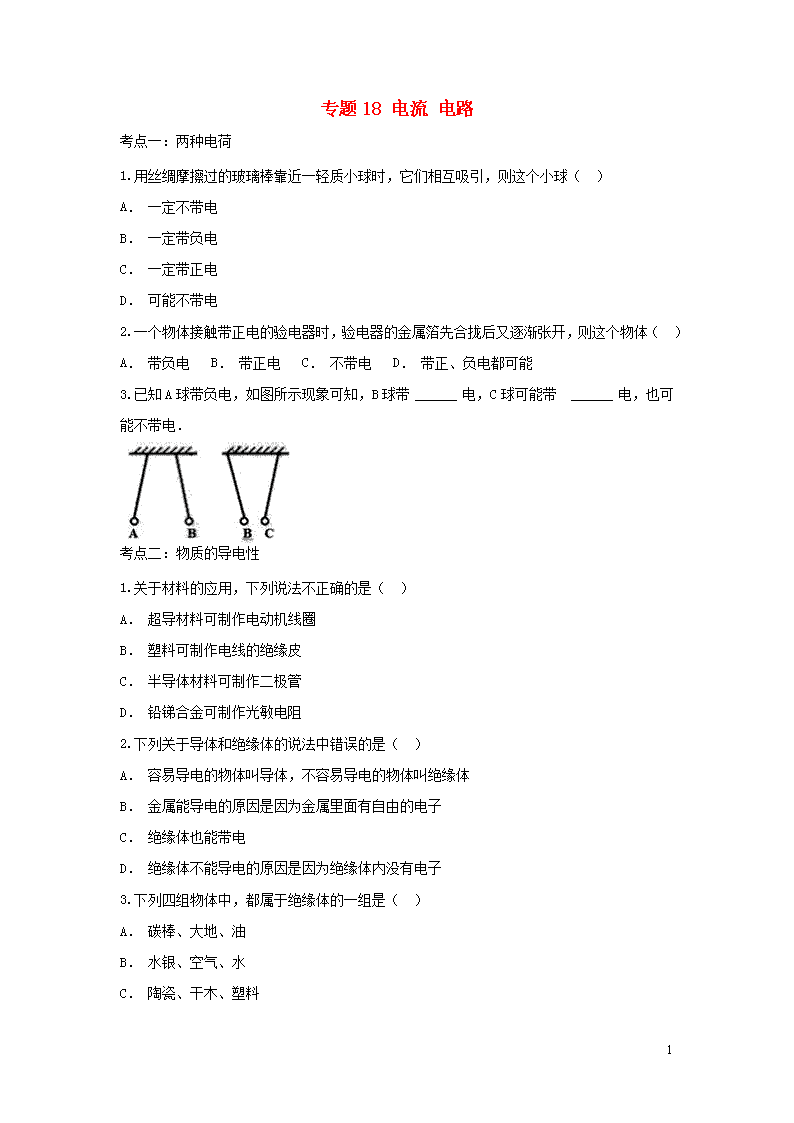

专题18 电流 电路 考点一:两种电荷 ‎1.用丝绸摩擦过的玻璃棒靠近一轻质小球时,它们相互吸引,则这个小球( )‎ A. 一定不带电 B. 一定带负电 C. 一定带正电 D. 可能不带电 ‎2.一个物体接触带正电的验电器时,验电器的金属箔先合拢后又逐渐张开,则这个物体( )‎ A. 带负电 B. 带正电 C. 不带电 D. 带正、负电都可能 ‎3.已知A球带负电,如图所示现象可知,B球带 ______ 电,C 球可能带 ______ 电,也可能不带电.‎ 考点二:物质的导电性 ‎1.关于材料的应用,下列说法不正确的是( )‎ A. 超导材料可制作电动机线圈 B. 塑料可制作电线的绝缘皮 C. 半导体材料可制作二极管 D. 铅锑合金可制作光敏电阻 ‎2.下列关于导体和绝缘体的说法中错误的是( )‎ A. 容易导电的物体叫导体,不容易导电的物体叫绝缘体 B. 金属能导电的原因是因为金属里面有自由的电子 C. 绝缘体也能带电 D. 绝缘体不能导电的原因是因为绝缘体内没有电子 ‎3.下列四组物体中,都属于绝缘体的一组是( )‎ A. 碳棒、大地、油 B. 水银、空气、水 C. 陶瓷、干木、塑料 14‎ D. 人体、陶瓷、玻璃 考点三:电路 电流 ‎1.下列各电路图中,正确的是( )‎ ‎2.如图所示的电路中,正确的是( )‎ ‎3.学习了电路的知识后,几位同学在议论电路的知识,下列说法中不正确的是( )‎ A. 一般的电路是由电源、用电器、开关和导线组成的 B. 在电源外部,电流方向从正极出发回到负极 C. 在电路中,电源是把其他形式的能转化为电能的装置 D. 电源的作用是给用电器供电,提供持续的电流 ‎4.下列关于电流的说法中正确的是( )‎ A. 正电荷的移动就形成了电流 B. 负电荷的定向移动不能形成电流 C. 负电荷定向移动时形成的电流方向无法确定 D. 只要电荷发生了定向移动就形成了电流 ‎5.从显像管尾部的阴极发射出来的电子,高速撞击到荧光屏上,使荧光屏发光,则该电子束的电流方向是从 ______ 流向 ______ .‎ 考点四:电流 电流表 ‎1.家用节能灯正常工作时的电流约为180________,电饭锅工作时的电流约4______.‎ ‎2.某同学用电流表测电流时,电流表指针位置如图所示,则电流值可能是( )‎ A. 2.6A或0.46A B. 2.06A或0.52A 14‎ C. 2.6A或0.52A D. 2.06A或0.46A ‎3.如图所示,粗心的小强把电流表当作电压表接在了L1的两端.此时如果闭合开关,一定会发生的现象是( )‎ A. 电源短路 B. 电流表损坏 C. L1不亮 D. L2的灯丝烧断 ‎4.在选项图的四幅电路图中,与如图所示的实物图对应的是( )‎ 考点五:串联 并联 ‎1.一般家庭的卫生间都要安装照明灯和换气扇.使用时,有时需要各自独立工作,有时需要它们同时工作.如下图所示的电路中,你认为符合上述要求的是( )‎ ‎2.小明用四盏灯、两个开关,设计了教室的照明电路,要求每个开关都能独立控制两盏灯.如图所示的电路图中,符合要求的是( )‎ 14‎ ‎3.在“组成串联电路和并联电路”的实验中 ‎(1)连接串联电路的过程中,下列几点要求中没有必要的是 ______‎ A.按照电路图连接电路的过程中,开关应该是断开的.‎ B.每处接线都必须接牢 C.必须从电池的正极开始依次连接开关S,灯L1和L2,最后连到电池负极 D.连接完毕,对照电路图仔细检查电路,确认无误后再闭合开关 ‎(2)串联电路中开关的作用是 ______ .‎ ‎(3)并联电路中支路开关的作用是 ______ .‎ ‎(4)在方框内画一个并联电路图.‎ 考点六:串并联电路电流的特点 ‎1.用同种材料制成两段长度相等,横截面积不同的圆柱体导体,A比B的横截面积大,如图所示,将它们串联在电路中,通过的电流关系是( )‎ A.IA>IB B.IA<IB C.IA=IB D. 无法确定 ‎2.某同学在做探究串、并联电路电流规律的实验时,设计了如图甲所示的电路图.‎ 14‎ ‎(1)在开始实验前,开关应处于 ______ 状态.‎ ‎(2)若测得a、b、c三处的电流分别为Ia、Ib、Ic则它们的关系为 ______ .‎ ‎(3)在测量过程中,电流表在a、b处的示数如图乙所示,则通过灯泡L1的电流应为 ______ A.‎ ‎(4)某同学在做实验时,测得干路中的电流为1.2A,而支路的电流为1.5A,产生这一错误的原因可能是 ______ .‎ ‎3.下面是王英同学某实验中的三个电路图,请仔细观察后回答:‎ ‎(1)该实验探究的问题是: ______ .‎ ‎(2)王英同学用电流表测出三处的电流分别为I=0.4A、I1=0.2A、I2=0.2A,在表格中记录数据后,下一步应该做的是 ______ (填字母).‎ A.整理器材,结束实验 B.分析数据,得出结论 C.换用不同规格的小灯泡,再测出几组电流值 D.换用电流表的另一量程,再测出一组电流值 ‎(3)你的结论是: ______ .‎ 电流 电路 参考答案 14‎ 考点一:两种电荷 ‎1.用丝绸摩擦过的玻璃棒靠近一轻质小球时,它们相互吸引,则这个小球( )‎ A. 一定不带电 B. 一定带负电 C. 一定带正电 D. 可能不带电 ‎【答案】D ‎【解析】丝绸摩擦过的玻璃棒带正电,玻璃棒吸引轻小物体,轻小物体可能带负电,可能不带电.‎ ‎2.一个物体接触带正电的验电器时,验电器的金属箔先合拢后又逐渐张开,则这个物体( )‎ A. 带负电 B. 带正电 C. 不带电 D. 带正、负电都可能 ‎【答案】A ‎【解析】因验电器的金属球带正电,验电器的金属箔先闭合,说明物体带的是负电,验电器的正电荷与物体带的负电荷发生中和现象,后又张开是因为物体带的负电荷又更多的传导给了验电器,验电器的金属箔因带同种电荷而张开.‎ ‎3.已知A球带负电,如图所示现象可知,B球带 ______ 电,C 球可能带 ______ 电,也可能不带电.‎ ‎【答案】负;正.‎ ‎【解析】如图,A和B球相互排斥,两个球一定带同种电荷,A球带负电荷,B球一定带负电荷.‎ 如图,B和C球相互吸引,两个可能带异种电荷,可能带电体吸引不带电体,所以C球可能带正电或不带电.‎ 考点二:物质的导电性 ‎1.关于材料的应用,下列说法不正确的是( )‎ A. 超导材料可制作电动机线圈 B. 塑料可制作电线的绝缘皮 14‎ C. 半导体材料可制作二极管 D. 铅锑合金可制作光敏电阻 ‎【答案】D ‎【解析】A、电动机是根据电流的磁效应工作的.超导材料在低于临界温度时电阻R=0,用超导材料制作电动机线圈,线圈不产生热量,电动机能正常工作,所以A正确;‎ B、塑料是聚乙烯塑料,聚乙烯塑材料属于绝缘体,所以B正确;‎ C、利用半导体制作成光敏电阻、热敏电阻以及二极管三极管等,所以C正确;‎ D、铅锑合金电阻率大,熔点低,用来制作保险丝,所以D错误.‎ ‎2.下列关于导体和绝缘体的说法中错误的是( )‎ A. 容易导电的物体叫导体,不容易导电的物体叫绝缘体 B. 金属能导电的原因是因为金属里面有自由的电子 C. 绝缘体也能带电 D. 绝缘体不能导电的原因是因为绝缘体内没有电子 ‎【答案】D ‎【解析】A、根据定义可知,容易导电的物体叫导体,不容易导电的物体叫绝缘体,故A正确,不符合题意;‎ B、金属是导体是由于金属里面有大量的自由电子,故B正确,不符合题意;‎ C、利用毛皮摩擦过的橡胶棒(绝缘体)带负电,故C正确,不符合题意;‎ D、绝缘体不能导电的原因是因为绝缘体内部几乎没有自由电荷,电子并不少,故D错误,符合题意.‎ ‎3.下列四组物体中,都属于绝缘体的一组是( )‎ A. 碳棒、大地、油 B. 水银、空气、水 C. 陶瓷、干木、塑料 D. 人体、陶瓷、玻璃 ‎【答案】C ‎【解析】根据导体和绝缘体的定义进行判断,即容易导电的物体是导体;不容易导电的物体是绝缘体.‎ A、碳棒、大地容易导电,是导体,油不容易导电,是绝缘体,故A不符合题意.‎ B、水银、水容易导电,是导体;空气不容易导电,是绝缘体,故B不符合题意.‎ 14‎ C、陶瓷、干木、塑料不容易导电,是绝缘体,故C符合题意.‎ D、人体容易导电,是导体;陶瓷、玻璃不容易导电,是绝缘体,故D不符合题意.‎ 考点三:电路 电流 ‎1.下列各电路图中,正确的是( )‎ ‎【答案】C ‎【解析】A、错误,没有用电器;B、错误,发生了短路;C、正确;D、错误,没有电源.‎ ‎2.如图所示的电路中,正确的是( )‎ ‎【答案】D ‎【解析】A.开关断开时灯泡亮,闭合开关时,发生电源短路,故A不正确;‎ B.闭合开关时,发生电源短路,故B不正确;‎ C.开关断开时灯泡不亮,闭合开关时,发生电源短路,故C不正确;‎ D.开关断开时灯泡不亮,闭合开关时灯泡亮,故D正确.‎ ‎3.学习了电路的知识后,几位同学在议论电路的知识,下列说法中不正确的是( )‎ A. 一般的电路是由电源、用电器、开关和导线组成的 B. 在电源外部,电流方向从正极出发回到负极 C. 在电路中,电源是把其他形式的能转化为电能的装置 D. 电源的作用是给用电器供电,提供持续的电流 ‎【答案】D ‎【解析】A.一般的电路是由电源、用电器、开关和导线组成的,正确,不符合题意;‎ B.在电源外部,电流方向从正极出发回到负极,正确,不符合题意;‎ C.在电路中,电源是把其他形式的能转化为电能的装置正确,不符合题意;‎ D.电源的作用是给用电器供电,提供电压,不正确,符合题意.‎ ‎4.下列关于电流的说法中正确的是( )‎ A. 正电荷的移动就形成了电流 14‎ B. 负电荷的定向移动不能形成电流 C. 负电荷定向移动时形成的电流方向无法确定 D. 只要电荷发生了定向移动就形成了电流 ‎【答案】D ‎【解析】(1)电荷的定向移动形成电流,可以是正电荷,也可以是负电荷;也可以是正、负电荷同时向相反方向移动,故AB均不正确,D正确;‎ ‎(2)负电荷定向移动的方向与电流的方向相反,故C也不正确.‎ ‎5.从显像管尾部的阴极发射出来的电子,高速撞击到荧光屏上,使荧光屏发光,则该电子束的电流方向是从 ______ 流向 ______ .‎ ‎【答案】荧光屏;阴极.‎ ‎【解析】电子的定向移动方向与电流的方向相反,故在显像管中电流的方向是从屏幕指向灯丝的.‎ 考点四:电流 电流表 ‎1.家用节能灯正常工作时的电流约为180________,电饭锅工作时的电流约4______.‎ ‎【答案】mA;A.‎ ‎【解析】家用节能灯正常工作时的电流约为180mA,电饭锅工作时的电流约4A.‎ ‎2.某同学用电流表测电流时,电流表指针位置如图所示,则电流值可能是( )‎ A. 2.6A或0.46A B. 2.06A或0.52A C. 2.6A或0.52A D. 2.06A或0.46A ‎【答案】C ‎【解析】当电流表的量程为0~3A时,分度值为0.1A,示数为2.6A;‎ 当电流表的量程为0~0.6A时,分度值为0.02A,示数为0.52A.‎ ‎3.如图所示,粗心的小强把电流表当作电压表接在了L1的两端.此时如果闭合开关,一定会发生的现象是( )‎ 14‎ A. 电源短路 B. 电流表损坏 C. L1不亮 D. L2的灯丝烧断 ‎【答案】C ‎【解析】如图所示,电流表并联在电灯L1两端,将电灯L1短路,L1不会发光;‎ 电流表与灯L2串联接入电路,电源不会短路,灯L2发光,电流表与灯L2不会烧坏.‎ ‎4.在选项图的四幅电路图中,与如图所示的实物图对应的是( )‎ ‎【答案】A ‎【解析】由实物电路图可知,电流从电源正极出发后,先通过开关,然后分成两个支路,一条流通过电流表A、灯L1回到电源负极,另一条流经灯L2再回到电源负极,故电路图A与实物电路图相符.‎ 考点五:串联 并联 ‎1.一般家庭的卫生间都要安装照明灯和换气扇.使用时,有时需要各自独立工作,有时需要它们同时工作.如下图所示的电路中,你认为符合上述要求的是( )‎ ‎【答案】C 14‎ ‎【解析】照明灯和换气扇,有时需要各自独立工作,所以它们必须是并联的,并且要各有各的开关控制,所以A、B、D不符合题意,只有C符合题意.‎ ‎2.小明用四盏灯、两个开关,设计了教室的照明电路,要求每个开关都能独立控制两盏灯.如图所示的电路图中,符合要求的是( )‎ ‎【答案】B ‎【解析】由题意可知,教室的照明电路额定电压均为220V,则四盏灯全部正常发光,则它们之间的连接方式只能是并联;‎ 每个开关都能独立控制两盏灯,则开关在控制的两盏灯的干路上.‎ A、四盏灯串联,故A错误;‎ B、四盏灯并联,每个开关都能独立控制两盏灯,故B正确;‎ C、四盏灯并联,一个开关为总开关,控制四盏灯,故C错误;‎ D、四盏灯并联,两个开关同时控制其中两个灯泡,另两个灯泡没有开关控制,故D错误.‎ ‎3.在“组成串联电路和并联电路”的实验中 ‎(1)连接串联电路的过程中,下列几点要求中没有必要的是 ______‎ A.按照电路图连接电路的过程中,开关应该是断开的.‎ B.每处接线都必须接牢 C.必须从电池的正极开始依次连接开关S,灯L1和L2,最后连到电池负极 D.连接完毕,对照电路图仔细检查电路,确认无误后再闭合开关 ‎(2)串联电路中开关的作用是 ______ .‎ ‎(3)并联电路中支路开关的作用是 ______ .‎ ‎(4)在方框内画一个并联电路图.‎ ‎【答案】(1)C;(2)控制所有的用电器;(3)只控制该支路的用电器;‎ 14‎ ‎(4)‎ ‎【解析】(1)连接实验电路要注意:‎ A、按照电路图连接电路的过程中,开关应该是断开的,故A正确;‎ B、连接电路时,每处线都必须接牢,否则电路不稳定,故B正确;‎ C、连接实物电路图时,只要把开关S、灯L1、灯L2接入电路即可,没有必要一定从正极出发,回到负极,也可从负极出发,回到正极,故C错误;‎ D、连接完毕对照电路图仔细检查电路,确认无误后再闭合开关,故D正确;‎ 本题选择没有必要的,即错误的,故选C.‎ ‎(2)在串联电路中开关控制整个电路,即控制所有的用电器.‎ ‎(3)在并联电路中支路开关只控制该支路的用电器.‎ ‎(4)下图中灯L1与L2并联,其中S1控制L1所在的支路,S2控制L2所在的支路,根据实物图作出电路图,电路图如图所示:‎ 考点六:串并联电路电流的特点 ‎1.用同种材料制成两段长度相等,横截面积不同的圆柱体导体,A比B的横截面积大,如图所示,将它们串联在电路中,通过的电流关系是( )‎ A.IA>IB B.IA<IB C.IA=IB D. 无法确定 ‎【答案】C ‎【解析】两段导体是串联关系,根据串联电路电流特点可知,通过它们的电流相等,所以C正确.‎ ‎2.某同学在做探究串、并联电路电流规律的实验时,设计了如图甲所示的电路图.‎ 14‎ ‎(1)在开始实验前,开关应处于 ______ 状态.‎ ‎(2)若测得a、b、c三处的电流分别为Ia、Ib、Ic则它们的关系为 ______ .‎ ‎(3)在测量过程中,电流表在a、b处的示数如图乙所示,则通过灯泡L1的电流应为 ______ A.‎ ‎(4)某同学在做实验时,测得干路中的电流为1.2A,而支路的电流为1.5A,产生这一错误的原因可能是 ______ .‎ ‎【答案】(1)断开;(2)Ia=Ib+Ic;(3)0.9;(4)读错电流表的量程.‎ ‎【解析】(1)在实验前,开关应处于断开状态.‎ ‎(2)由电路图可知,a位于干路中,b、c位于两支路中,由并联电路特点可知:Ia=Ib+Ic.‎ ‎(3)电流表位于a处测干路电流,位于b处测支路电流,在a处电流表示数应大于b处电流表示数,由图乙所示电流表可知,a处电流表指针偏角小于b处电流表指针偏转角度,由此可知,两电流表量程不同,在a处电流表量程为0~3A,分度值为0.1A,示数为1.2A;在b处电流表量程为0~0.6A,分度值为0.02A,示数为0.3A,通过L2的电流I2=Ia-Ib=1.2A-0.3A=0.9A.‎ ‎(4)对电流表读数时,要注意观察电流表量程,测得干路中电流为1.2A,而支路的电流却为1.5A,支路电流大于干路电流,这是不可能的,这是由于对电流表读数时读错电流表的量程造成的.‎ ‎3.下面是王英同学某实验中的三个电路图,请仔细观察后回答:‎ ‎(1)该实验探究的问题是: ______ .‎ 14‎ ‎(2)王英同学用电流表测出三处的电流分别为I=0.4A、I1=0.2A、I2=0.2A,在表格中记录数据后,下一步应该做的是 ______ (填字母).‎ A.整理器材,结束实验 B.分析数据,得出结论 C.换用不同规格的小灯泡,再测出几组电流值 D.换用电流表的另一量程,再测出一组电流值 ‎(3)你的结论是: ______ .‎ ‎【答案】(1)并联电路中,干路电流与各支路电流的关系;(2)C;(3)并联电路中,干路电流等于各支路电流之和.‎ ‎【解析】(1)由电路图可知,两灯泡并联,电流表分别测出了两灯泡所在支路电流及干路电流,此实验可以探究并联电路干路电流与支路电流的关系.‎ ‎(2)为了得出普遍结论,应换用不同规格的小灯泡,进行实验,测出多组实验数据,找出普遍规律,故选C.‎ ‎(3)由实验数据可知:I=I1+I2,由此可知,在并联电路中,干路电流等于各支路电流之和.‎ 14‎
