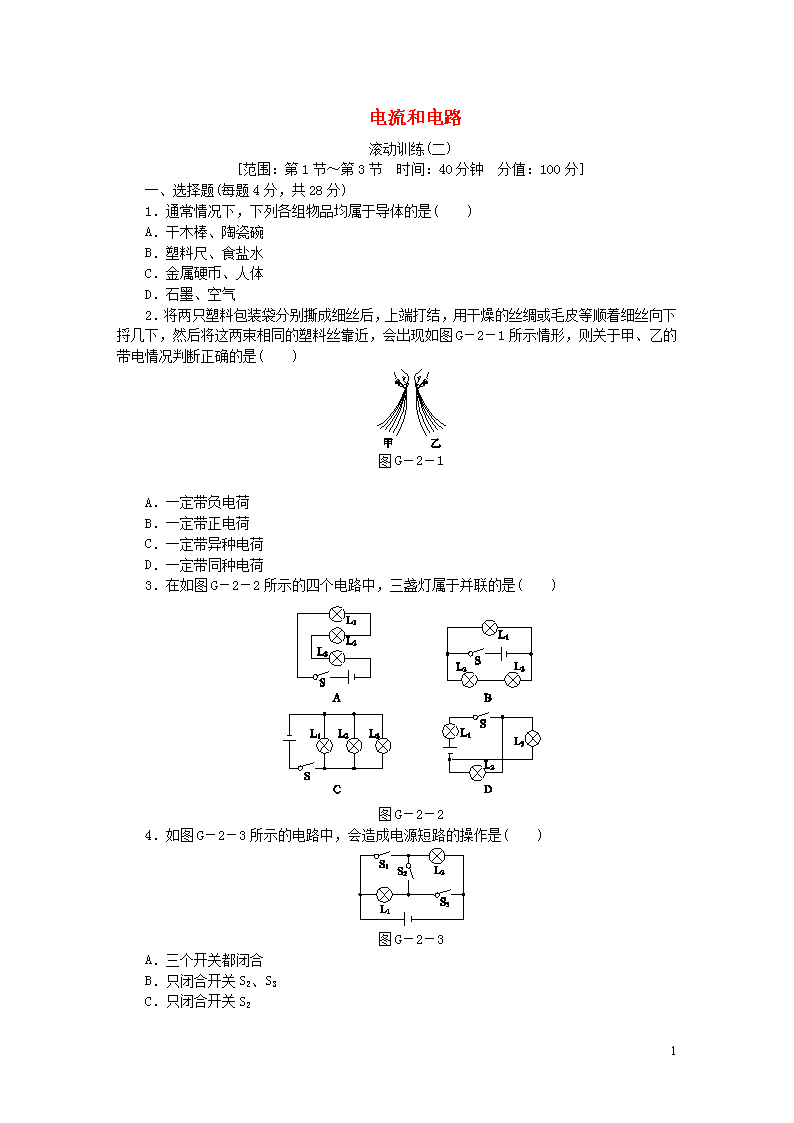

电流和电路 滚动训练(二)‎ ‎[范围：第1节～第3节　时间：40分钟　分值：100分]‎ 一、选择题(每题4分，共28分)‎ ‎1．通常情况下，下列各组物品均属于导体的是(　　)‎ A．干木棒、陶瓷碗 ‎ B．塑料尺、食盐水 C．金属硬币、人体 ‎ D．石墨、空气 ‎2．将两只塑料包装袋分别撕成细丝后，上端打结，用干燥的丝绸或毛皮等顺着细丝向下捋几下，然后将这两束相同的塑料丝靠近，会出现如图G－2－1所示情形，则关于甲、乙的带电情况判断正确的是(　　)‎ 图G－2－1‎ A．一定带负电荷 ‎ B．一定带正电荷 C．一定带异种电荷 ‎ D．一定带同种电荷 ‎3．在如图G－2－2所示的四个电路中，三盏灯属于并联的是(　　)‎ 图G－2－2‎ ‎4．如图G－2－3所示的电路中，会造成电源短路的操作是(　　)‎ 图G－2－3‎ A．三个开关都闭合 ‎ B．只闭合开关S2、S3‎ C．只闭合开关S2 ‎ 5‎ D．只闭合开关S1‎ ‎　　　‎ ‎5．在如图G－2－4所示的电路中，要使灯泡L1和L2组成串联电路，应该(　　)‎ 图G－2－4‎ A．只闭合S1‎ B．只闭合S2‎ C．同时闭合S1和S2‎ D．同时闭合S1和S3‎ ‎6．如图G－2－5所示是小明设计的简易起重机的电路。下列操作中，电动机能工作的是(　　)‎ 图G－2－5‎ A．只闭合S2 ‎ B．只闭合S1、S2‎ C．只闭合S3 ‎ D．只闭合S1、S3‎ ‎7．轿车的驾驶位和副驾驶位一般都设有安全带提醒电路，若汽车点火开关S未接通，则电路不工作。S接通后，只要有人坐到其中一个座位上，座位下对应的动合开关S1或S2受压后接通，安全带指示灯点亮，提醒他系好安全带。系上安全带后(即将安全带的插头插入连结插座内)，安装在插座内对应的动断开关S1′或S2′断开，安全带指示灯熄灭。图G－2－6中的电路设计符合要求的是(　　)‎ 5‎ 图G－2－6‎ 二、填空题(每空3分，共42分)‎ ‎8．如图G－2－7所示，将一带电体接触带正电的验电器时，若金属箔张角变大，说明带电体是带___________电的；若金属箔先闭合后又张开，说明带电体是带________电的，且所带电荷量比验电器所带电荷量__________(选填“多”或“少”)。‎ 图G－2－7‎ ‎9．如图G－2－8所示是发光二极管的示意图。当电流从较长的接线脚流入时，发光二极管中有电流通过，二极管发光；如果电流从较短的接线脚流入，二极管不发光，表明电路处于________(选填“短路”或“断路”)状态，这说明发光二极管具有________导电性。‎ 图G－2－8‎ ‎　　　‎ 图G－2－9‎ ‎10．现在许多宾馆都利用房卡取电，如图G－2－9所示，只有把房卡插入槽中，房间内的用电器才能使用，房卡的作用相当于家庭电路中的________，房间里各用电器之间是________联的。‎ ‎11．如图G－2－10所示，A、B、C、D是四个接线柱，若要使灯L1、L2和电源串联，则应把接线柱________连接；若使灯L1、L2组成并联电路，则应把接线柱________与________、________与________连接。‎ 5‎ 图G－2－10‎ ‎　　　‎ ‎12．如图G－2－11所示，当开关都闭合时两灯组成并联电路，则a处是________，b处是________。(两空均选填“电源”或“开关”)‎ ‎ ‎ 图G－2－11‎ 三、作图题(共18分)‎ ‎13．(8分)小刚同学在实验室做连接电路的实验时，把两个灯泡和开关按图G－2－12所示连接。‎ 图G－2－12‎ ‎(1)小刚同学这样连接的错误是____________。‎ ‎(2)这样连接可能的危害是____________。‎ ‎(3)请你在图中只改动一根导线，使两灯并联(在要改动的线上打“×”，然后重新连线)。‎ ‎(4)请你在图中一根线上打“××”，使两灯串联。‎ ‎14．(6分)小亮和小刚是同班好朋友，又是住在同一家属楼上下层的邻居，经常一起去上学。为了相约方便，他们想连接一个能够相互呼叫的电路，只要一方按下自己书桌上的开关，对方书桌上的电铃就会响。如图G－2－13所示是他们设计的电路，你认为这个电路图________(选填“符合”或“不符合”)要求。如果不符合，改进的办法是_____________________________________________________________________________________________。‎ 图G－2－13‎ ‎15．(4分)某花园内，花草相间，景色宜人，为了保护花草、树木，防止人畜闯入花园，请利用节能小灯泡、电铃、电池组、开关(以上器材各一个)以及足够长的细导线，设计一个值班人员看护花园的报警器。要求：正常情况下，值班室内灯亮、铃不响，有人畜闯入花园时，碰到栅栏后会拉断细导线，灯亮，同时铃响。请在下面的虚线框内画出你设计的电路图。‎ 5‎ 图G－2－14‎ 四、实验探究题(12分)‎ ‎16．如图G－2－15所示的电路，闭合开关，两灯均发光。‎ 图G－2－15‎ ‎(1)若在电路中添加一根导线，连接在a、b、c、d四点中的两点，为避免实验中电源短路，导线不能连接________两点。‎ ‎(2)若过了一会儿，两灯都熄灭了。已知电路中只有一处故障，且发生在L1或L2上。‎ ‎(a)经过思考，小华认为故障________(选填“一定”“可能”或“一定不”)是短路。‎ ‎(b)在电路中添加一只完好的小灯泡L3，连接在a、b、c、d四点中的两点。当小灯泡L3连接的是________两点时，闭合开关S，观察到小灯泡L3始终不发光，就能判断故障一定发生在L1上。‎ 5‎
