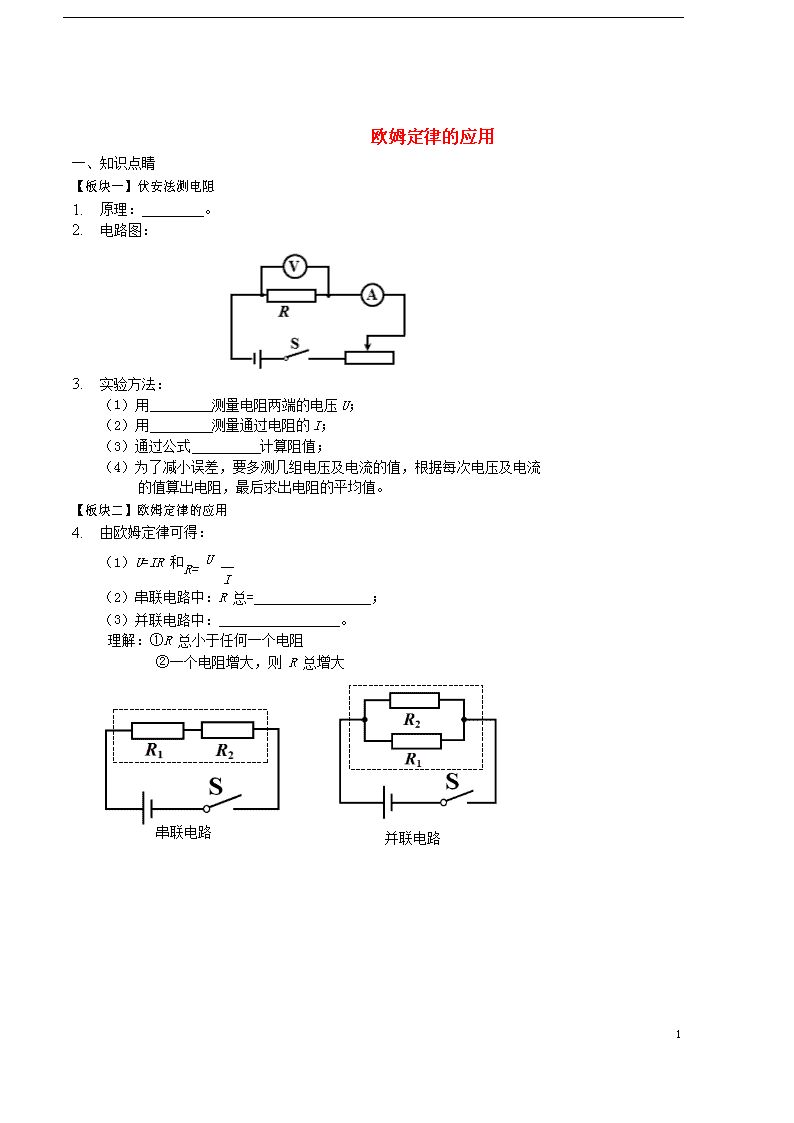

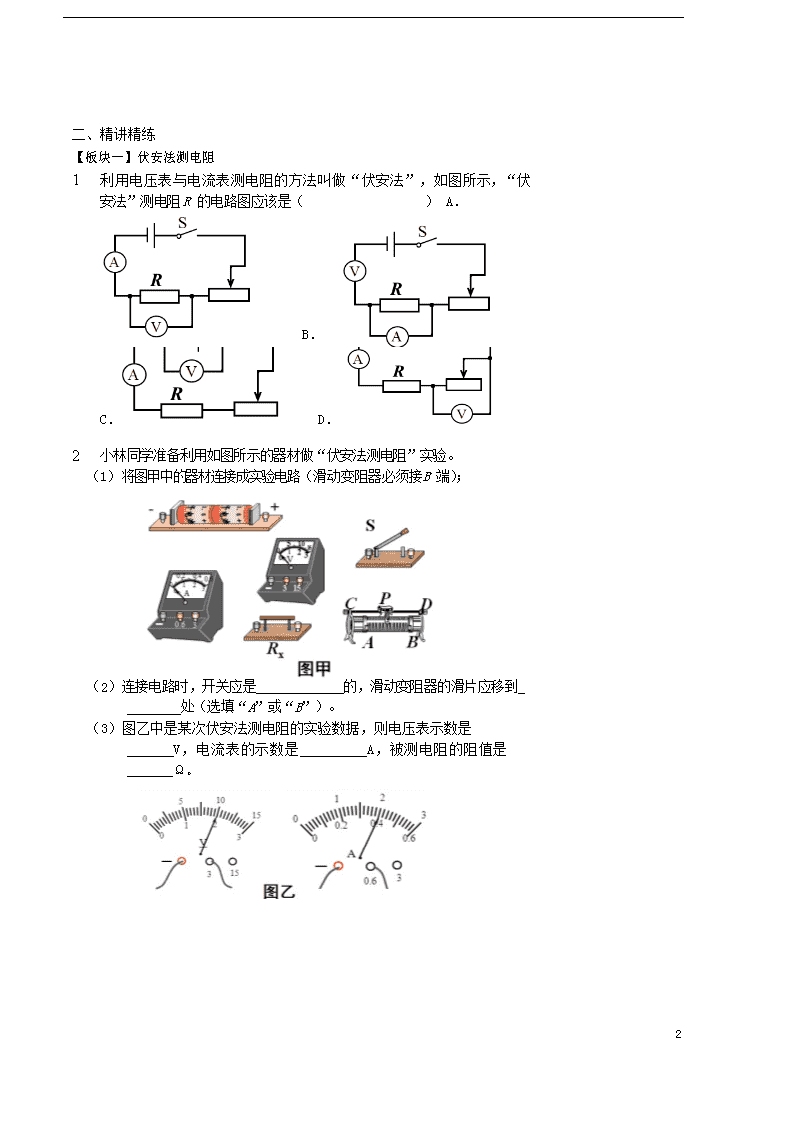

欧姆定律的应用 一、知识点睛 ‎【板块一】伏安法测电阻 1. 原理： 。‎ 2. 电路图：‎ 3. 实验方法：‎ ‎（1）用 测量电阻两端的电压 U；‎ ‎（2）用 测量通过电阻的 I；‎ ‎（3）通过公式 计算阻值；‎ ‎（4）为了减小误差，要多测几组电压及电流的值，根据每次电压及电流的值算出电阻，最后求出电阻的平均值。‎ ‎【板块二】欧姆定律的应用 4. 由欧姆定律可得：‎ ‎（1）U=IR 和R= U I ‎（2）串联电路中：R 总= ；‎ ‎（3）并联电路中： 。理解：①R 总小于任何一个电阻 ‎②一个电阻增大，则 R 总增大 7‎ 串联电路 ‎并联电路 7‎ 二、精讲精练 ‎【板块一】伏安法测电阻 1. 利用电压表与电流表测电阻的方法叫做“伏安法”，如图所示，“伏安法”测电阻 R 的电路图应该是（ ） A． B．‎ C． D． ‎ 2. 小林同学准备利用如图所示的器材做“伏安法测电阻”实验。‎ ‎（1）将图甲中的器材连接成实验电路（滑动变阻器必须接B 端）；‎ ‎（2）连接电路时，开关应是 的，滑动变阻器的滑片应移到 处（选填“A”或“B”）。‎ ‎（3）图乙中是某次伏安法测电阻的实验数据，则电压表示数是 ‎ V，电流表的示数是 A，被测电阻的阻值是 ‎ Ω。‎ 7‎ ‎（4）本次实验中，下列注意事项中不正确的是（ ）‎ A．连接电路时，开关应断开 B．在无法估计被测电压、电流的大小时，可用试触法选取合适的量程 C．将变阻器连入电路时，滑片应放到使电路中电流最小的位置 D．测出一组电压、电流的值后，计算得到待测电阻的值 ‎（5）本实验和“探究电流与电阻、电压关系”的实验相比较：需要测量的物理量 _（选填“相同”或“不同”），实 验目的 （选填“相同”或“不同”）。“探究电流与电压关 系” 实验 中，进行 多次实 验 ，是为 了 ‎ ；“伏安法测电阻”实验中，进行多次实验，是为了 _。‎ 1. 如图是测定小灯泡电阻的实验器材，已知小灯泡的额定电压为 ‎2.5V，电阻约为 8Ω。‎ ‎（1）请用笔画线代替导线把实验电路补充完整，并在左边的方框内画出相应的电路图。（要求：滑片向左移动时，灯泡变亮）‎ ‎（2）电压表的量程应该选择 ，电流表的量程应该选择 ‎ _。‎ ‎（3）闭合开关前，应把滑动变阻器的滑片移至最 端。（选填 ‎“左”或“右”）‎ 数据序号 ‎1‎ ‎2‎ ‎3‎ ‎4‎ ‎5‎ 发光情况 熄灭 微光 较暗 不很亮 明亮 电压 U/V ‎0.5‎ ‎1.0‎ ‎1.5‎ ‎2.0‎ ‎2.5‎ 电流 I/A ‎0.16‎ ‎0.19‎ ‎0.22‎ ‎0.24‎ ‎0.28‎ 电阻 R/Ω ‎（4）移动滑片，测得下表多组数据：‎ ‎①请你根据表中电压和电流的数据计算每次的电阻，填在表格中；（保留一位小数）‎ 7‎ ‎②对比不同电压下小灯泡的电阻值，你有什么发现 ‎ ， 猜测原因可能是 。‎ ‎【板块二】欧姆定律的应用 1. 将电阻R1=3Ω 的导体与电阻为R2 的导体串联后总电阻为9Ω，则 R1 与 R2 并联后总电阻是（ ）‎ A．6Ω B．4Ω C．2Ω D．8Ω 2. 学校共有200 盏灯，下列哪种情况下，电路中的电阻最小（ ）‎ A．灯全部点亮 B．全部熄灭 C．只开一盏灯 D．开 100 盏灯 3. 有两个电阻 R1、R（2 R1＞R2），图中情况中阻值最小的是（ ）‎ A． B．‎ C． D．‎ 4. 如图所示，电阻 R1 为 10Ω，电源两端的电压为 6V。开关 S 闭合后，求：‎ （1） 当滑动变阻器 R 接入电路的电阻为 50Ω 时，通过电阻 R1‎ 的电流 I；‎ （2） 当滑动变阻器 R 接入电路的电阻为 20Ω 时，通过电阻的 电流I ?。 第 7 题图 7‎ 1. 如图所示，电阻 R1 为 10Ω，电源两端的电压为 12V。开关 S 闭合后，求：‎ （1） 当滑动变阻器 R 接入电路的电阻为 40Ω 时，通过电阻 R1‎ 的电流 I1；‎ （2） 当滑动变阻器 R 接入电路的电阻为 20Ω 时，通过电阻 R1‎ 的电流I1?和电路的总电流I ?。‎ 第 8 题图 2. 电阻 R1 与 R2 并联后接入电路，两端所加电压为 24V，如果 R1 为 80Ω，通过 R2 的电流为 ‎0.2A，那么电路中的总电流是多少？ 电阻 R2 的阻值是多少？‎ 3. 有一个 40Ω 的电阻，允许通过的最大电流是 ‎0.2A。若将它接在 ‎20V 的电源上，该电阻能正常工作吗？为使其正常工作，应至少串联一个多大的电阻？‎ 三、回顾与思考 7‎ ‎【参考答案】‎ 一、知识点睛 ‎1. R = U I ‎3. ①电压表； ②电流表； ③ R = U I 7‎ ‎4．R1+R2‎ ‎1 = 1 + 1‎ ‎ ‎ ‎R = R1R2‎ 7‎ R R R 总 R +R 总 1 2 1 2‎ 二、精讲精练 ‎1. A ‎2. ‎ ‎（2）断开，A ‎（3）2，0.4，5‎ ‎（4）D ‎（5）相同 不同 避免偶然误差，需找普遍规律求平均值，减小误差 ‎3. （1）‎ ‎（2）0～3V 0～0‎‎.6A ‎（3）右 ‎（4）①3.1 5.3 6.8 8.3 8.9‎ ‎②电压越高，小灯泡的阻值越大 灯丝的电阻随着温度的升高而增大 4. C 5. A 6. 7‎ 4. B ‎7. （1）‎0.1A （2）‎‎0.2A ‎8. （1）‎1.5A （2）‎‎1.8A ‎9. ‎0.5A 120Ω ‎10. 不能正常工作，应串联一个 60Ω 的电阻 7‎
