乙醇回收浓缩器标准操作及维修保养规程

乙醇回收浓缩器标准操作及维修保养规程

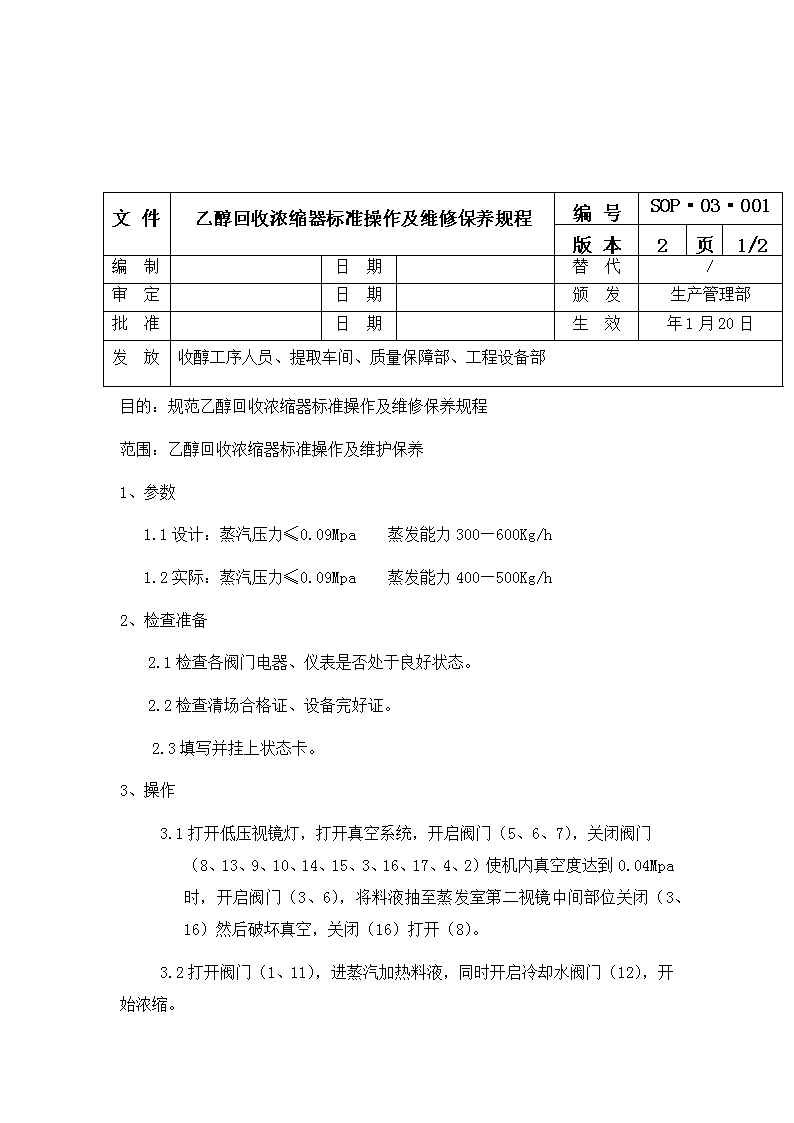

文件乙醇回收浓缩器标准操作及维修保养规程编号SOP·03·0013版本2页码1/2编制日期替代∕审定日期颁发生产管理部批准日期生效年1月20日发放收醇工序人员、提取车间、质量保障部、工程设备部目的：规范乙醇回收浓缩器标准操作及维修保养规程范围：乙醇回收浓缩器标准操作及维护保养1、参数1.1设计：蒸汽压力≤0.09Mpa蒸发能力300—600Kg/h1.2实际：蒸汽压力≤0.09Mpa蒸发能力400—500Kg/h2、检查准备2.1检查各阀门电器、仪表是否处于良好状态。2.2检查清场合格证、设备完好证。2.3填写并挂上状态卡。3、操作3.1打开低压视镜灯，打开真空系统，开启阀门（5、6、7），关闭阀门（8、13、9、10、14、15、3、16、17、4、2）使机内真空度达到0.04Mpa时，开启阀门（3、6），将料液抽至蒸发室第二视镜中间部位关闭（3、16）然后破坏真空，关闭（16）打开（8）。3.2打开阀门（1、11），进蒸汽加热料液，同时开启冷却水阀门（12），开始浓缩。 3.3当冷却器贮罐冷却液达到视镜一半时，关闭阀门（7）打开阀门（9），开启JN-2泵排到JC-1贮罐后复原。3.4收膏结束时，关闭阀门（1、12），开阀门（4）进水，按该设备清洁规程清洁至合格后关闭全部阀门，关闭低压视镜灯。4、维护保养4.1经常检查视镜孔、灯孔、维修孔各连接管处的密封，必要时更换密封圈，经常检查各阀门是否是否漏气、漏水。4.2经常检查压力表、真空表、温度表的灵敏度、精密度，每周至少一次。4.3电机定期加注润滑油。4.4大修期为一年，大修时对保温层应检查，损坏和失效者应更换或替补。5、注意事项5.1出膏时用真空混匀，再测比重，合格后放料，料液必须用300目筛绢过滤。5.2如操作中机件损坏或出现断水故障，应立即停止使用，先关闭蒸汽阀门，然后关冷却水阀。1、阀门名称乙醇回收酒精浓缩器阀门名称：1.蒸汽阀门2.排污阀3.总阀4.进水阀5.真空阀门6.分气阀7.受水放水阀8.冷凝器放空阀9.冷凝器排水阀10.排空阀11.疏水阀12.冷却水阀13.蒸发室放空阀14.放空阀15.排汽阀16.进料阀17出料阀
