山东省枣庄市2020届高三模拟考试（二调）物理试题

山东省枣庄市2020届高三模拟考试（二调）物理试题

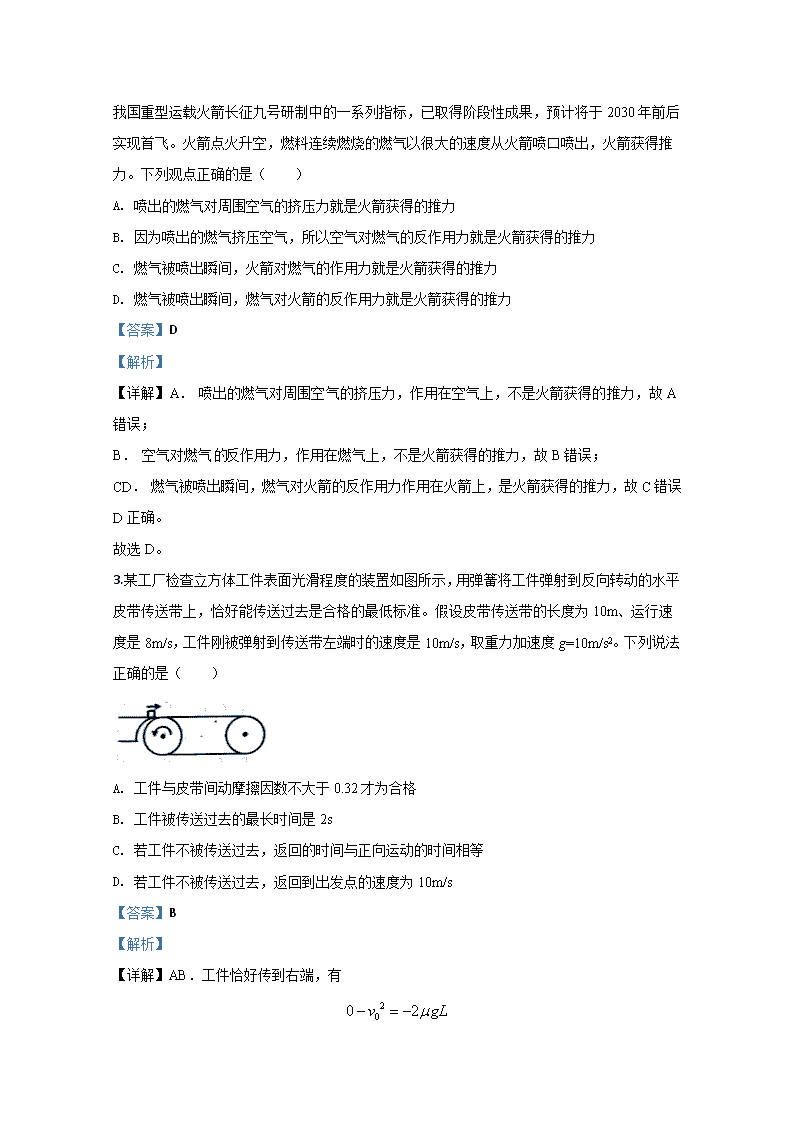

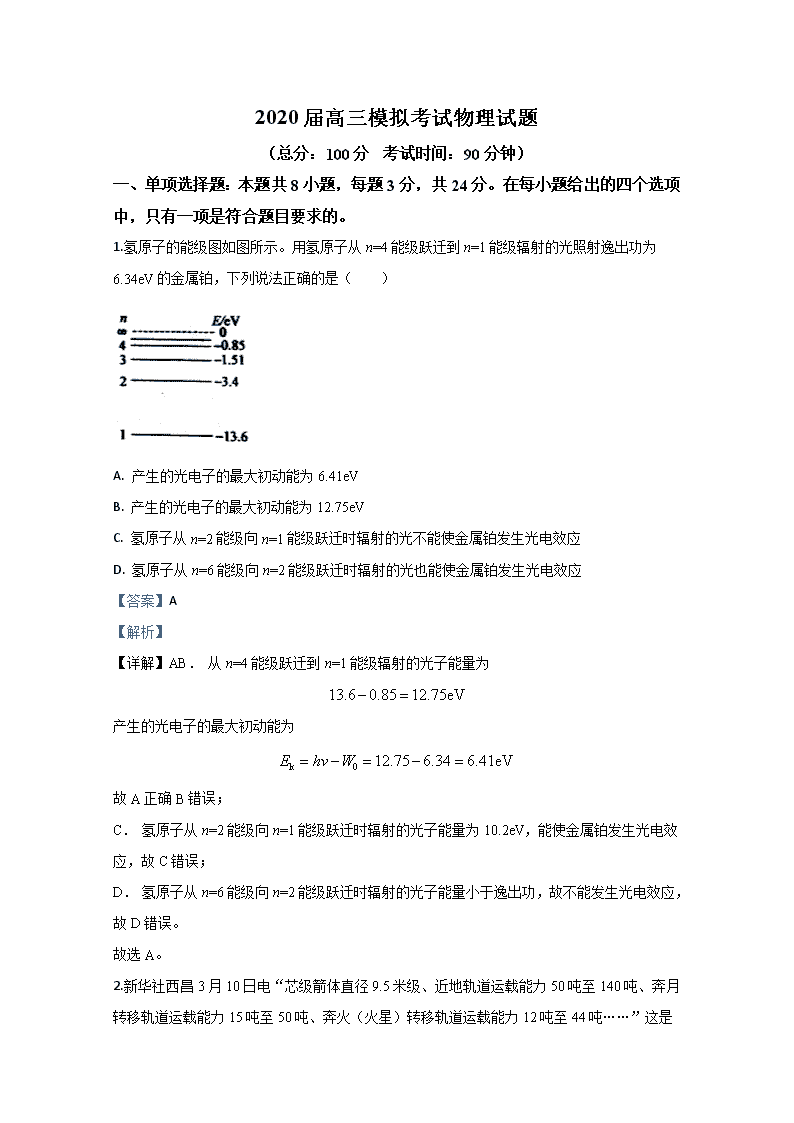

‎2020届高三模拟考试物理试题 ‎（总分：100分 考试时间：90分钟）‎ 一、单项选择题：本题共8小题，每题3分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。‎ ‎1.氢原子的能级图如图所示。用氢原子从n=4能级跃迁到n=1能级辐射的光照射逸出功为6.34eV的金属铂，下列说法正确的是（　　）‎ A. 产生的光电子的最大初动能为6.41eV B. 产生的光电子的最大初动能为12.75eV C. 氢原子从n=2能级向n=1能级跃迁时辐射的光不能使金属铂发生光电效应 D. 氢原子从n=6能级向n=2能级跃迁时辐射的光也能使金属铂发生光电效应 ‎【答案】A ‎【解析】‎ ‎【详解】AB． 从n=4能级跃迁到n=1能级辐射的光子能量为 产生的光电子的最大初动能为 故A正确B错误；‎ C． 氢原子从n=2能级向n=1能级跃迁时辐射的光子能量为10.2eV，能使金属铂发生光电效应，故C错误；‎ D． 氢原子从n=6能级向n=2能级跃迁时辐射的光子能量小于逸出功，故不能发生光电效应，故D错误。‎ 故选A。‎ ‎2.新华社西昌‎3月10日电“芯级箭体直径‎9.5米级、近地轨道运载能力50吨至140吨、奔月转移轨道运载能力15吨至50吨、奔火（火星）转移轨道运载能力12吨至44‎ 吨……”这是我国重型运载火箭长征九号研制中的一系列指标，已取得阶段性成果，预计将于2030年前后实现首飞。火箭点火升空，燃料连续燃烧的燃气以很大的速度从火箭喷口喷出，火箭获得推力。下列观点正确的是（　　）‎ A. 喷出的燃气对周围空气的挤压力就是火箭获得的推力 B. 因为喷出的燃气挤压空气，所以空气对燃气的反作用力就是火箭获得的推力 C. 燃气被喷出瞬间，火箭对燃气的作用力就是火箭获得的推力 D. 燃气被喷出瞬间，燃气对火箭的反作用力就是火箭获得的推力 ‎【答案】D ‎【解析】‎ ‎【详解】A． 喷出的燃气对周围空气的挤压力，作用在空气上，不是火箭获得的推力，故A错误；‎ B． 空气对燃气反作用力，作用在燃气上，不是火箭获得的推力，故B错误；‎ CD． 燃气被喷出瞬间，燃气对火箭的反作用力作用在火箭上，是火箭获得的推力，故C错误D正确。‎ 故选D。‎ ‎3.某工厂检查立方体工件表面光滑程度的装置如图所示，用弹簧将工件弹射到反向转动的水平皮带传送带上，恰好能传送过去是合格的最低标准。假设皮带传送带的长度为‎10m、运行速度是‎8m/s，工件刚被弹射到传送带左端时的速度是‎10m/s，取重力加速度g=‎10m/s2。下列说法正确的是（　　）‎ A. 工件与皮带间动摩擦因数不大于0.32才为合格 B. 工件被传送过去的最长时间是2s C. 若工件不被传送过去，返回的时间与正向运动的时间相等 D. 若工件不被传送过去，返回到出发点的速度为‎10m/s ‎【答案】B ‎【解析】‎ ‎【详解】AB．工件恰好传到右端，有 代入数据解得 工件与皮带间动摩擦因数不大于0.5才为合格，此时用时 故A错误B正确；‎ CD． 若工件不被传送过去，当反向运动时，最大速度与传送带共速，由于传送带的速度小于工件的初速度，根据匀变速运动速度时间关系可知，返回的时间与正向运动的时间不相等，故CD错误。‎ 故选B。‎ ‎4.科幻电影《流浪地球》讲述了这样的故事：太阳即将毁灭，人类在地球上建造出巨大的推进器，使地球经历了停止自转、加速逃逸、匀速滑行、减速入轨等阶段，最后成为比邻星的一颗行星。假设若干年后，地球流浪成功。设比邻星的质量为太阳质量的，地球质量在流浪过程中损失了，地球绕比邻星运行的轨道半径为地球绕太阳运行轨道半径的，则地球绕比邻星运行与绕太阳运行相比较，下列关系正确的是（　　）‎ A. 公转周期之比为 B. 向心加速度之比为 C. 动能之比为 D. 万有引力之比为 ‎【答案】C ‎【解析】‎ ‎【详解】A．万有引力提供向心力，由牛顿第二定律得 解得 故 故A错误；‎ B．万有引力提供向心力，由牛顿第二定律得 解得 故 故B错误；‎ C．万有引力提供向心力，由牛顿第二定律得 动能 代入数据计算解得动能之比为 故C正确；‎ D．万有引力 代入数据计算解得 故D错误。‎ 故选C。‎ ‎5.如图所示，重力均为G的两小球用等长的细绳a、b悬挂在O点，两小球之间用一根轻弹簧连接，两小球均处于静止状态，两细绳a、b与轻弹簧c恰好构成正三角形。现用水平力F缓慢拉动右侧小球，使细绳a最终竖直，并保持两小球处于静止状态。下列说法正确的是（　　）‎ A. 最终状态时，水平拉力F等于 B. 最终状态与初态相比，轻弹簧c的弹性势能保持不变 C. 最终状态与初态相比，右侧小球机械能的增加量等于弹簧弹性势能的减小量加上力F做的功 D. 最终状态与初态相比，系统的机械能增加 ‎【答案】D ‎【解析】‎ ‎【详解】AB．以左边小球为研究对象，初状态受到重力、弹簧弹力和细绳拉力，如图所示 根据平衡条件可得细绳拉力，其中θ=30°，则 根据对称性可知，初状态细绳b的拉力大小为，末状态以右边的小球为研究对象，受到重力、细绳b的拉力和水平方向拉力而平衡，根据图中几何关系可得 其中α＞θ，则 根据平衡条件可得：F=Gtanα，由于弹簧的长度发生变化，轻弹簧c 的弹性势能改变，后来三边构成的三角形不是等边三角形，故α≠60°，则，故AB错误。‎ C．最终状态与初态相比，根据能量守恒可知，两球机械能的增加量等于弹簧弹性势能的减小量加上力F做的功，而左侧小球机械能减小，故右侧小球增加量大于弹簧弹性势能的减小量加上力F做的功，故C错误；‎ D．两球和弹簧组成的系统机械能的增加量等于外力F做的功，由于F做正功，故系统机械能增加，故D正确。‎ 故选D ‎6.如图所示，一定质量的理想气体从状态A经过状态B、C又回到状态A。下列说法正确的是（　　）‎ A. A→B过程中气体分子的平均动能增加，单位时间内撞击单位面积器壁的分子数增加 B. C→A过程中单位体积内分子数增加，单位时间内撞击单位面积器壁的分子数减少 C. A→B过程中气体吸收的热量大于B→C过程中气体放出的热量 D. A→B过程中气体对外做功小于C→A过程中外界对气体做的功 ‎【答案】C ‎【解析】‎ ‎【详解】A． A→B过程中，温度升高，气体分子的平均动能增加，过原点直线表示等压变化，故单位时间内撞击单位面积器壁的分子数减小，故A错误；‎ B． C→A过程中体积减小，单位体积内分子数增加，温度不变，故单位时间内撞击单位面积器壁的分子数增加，故B错误；‎ C． 气体从A→B过程中，温度升高且体积增大，故气体吸收热量且对外做功，设吸热大小为Q1，做功大小为W1，根据热力学第一定律有：△U1=Q1-W1，气体从B→C过程中，温度降低且体积不变，故气体不做功且对外放热，设放热大小为Q2，根据热力学第一定律：△U2=-Q2，气体从C→A过程中，温度不变，内能增量为零，有：‎ ‎△U=△U1+△U2=Q1-W1-Q2=0‎ 即 Q1=W1+Q2＞Q2‎ 所以A→B过程中气体吸收的热量Q1大于B→C过程中气体放出的热量Q2，故C正确；‎ D． 气体做功 ，A→B过程中体积变化等于C→A过程中体积变化，但图像与原点连接的斜率越大，压强越小，故A→B过程中气体对外做的功大于C→A过程中外界对气体做的功，故D错误。‎ 故选C。‎ ‎7.如图所示，在天花板下用细线悬挂一个闭合金属圆环，圆环处于静止状态。上半圆环处在垂直于环面的水平匀强磁场中，规定垂直于纸面向外的方向为磁场的正方向，磁感应强度B随时间t变化的关系如图乙所示。t=0时刻，悬线的拉力为F。CD为圆环的直径，CD=d，圆环的电阻为R。下列说法正确的是（　　）‎ A. 时刻，圆环中有逆时针方向的感应电流 B. 时刻，C点的电势低于D点 C. 悬线拉力的大小不超过 D. 0~T时间内，圆环产生的热量为 ‎【答案】C ‎【解析】‎ ‎【详解】A． 时刻，磁场向外增强，根据楞次定律可知，感应电流磁场向里，故圆环中有顺时针方向的感应电流，故A错误；‎ B． 时刻，磁场垂直向外减小，根据楞次定律可知，感应电流磁场向外，故C点的电势高于D点，故B错误；‎ C． t=0时刻，悬线的拉力为F ，则圆环重力大小为F， 时，感应电动势 ‎ ， ，‎ 故安培力 故悬线拉力的大小不超过，故C正确；‎ D． 根据以上分析可知0~时间内， 产热 故0~T时间内，圆环产生的热量为 故D错误。‎ 故选C。‎ ‎8.用传感器观察电容器放电过程的实验电路如图甲所示，电源电动势为8V、内阻忽略不计。先使开关S与1端相连，稍后掷向2端，电流传感器将电流信息传入计算机，屏幕上显示的电流随时间变化的i—t图像如图乙所示。下列说法正确的是（　　）‎ A. 图中画出的靠近i轴的竖立狭长矩形面积表示电容器所带的总电荷量 B. 电容器在全部放电过程中释放的电荷量约为‎20C C. 电容器在全部放电过程中释放的电荷量约为C D. 电容器的电容约为 ‎【答案】D ‎【解析】‎ ‎【详解】A．根据 可知，图像与横轴围成的面积代表电容器所带的总电荷量，故A错误；‎ BC． 确定每个小方格所对应的电荷量值，纵坐标的每个小格为0.2mA，横坐标的每个小格为0.4s，则每个小格所代表的电荷量数值为 q=0.2×10-3×0.4=8×10‎‎-5C 曲线下包含的小正方形的个数为40个，由曲线下方的方格数与q的乘积即得电容器所带的电荷量 Q=40×8×10‎-5C=3.2×10‎‎-3C 故BC错误；‎ D． 电容器的电容约为 故D正确。‎ 故选D。‎ 二、多项选择题：本题共4小题，每题4分，共16分。在每小题给出的四个选项中，有多项符合题目要求。全部选对的得4分，选对但不全的得2分，有选错的得0分。‎ ‎9.如图所示，在坐标系xOy中，弧BDC是以A点为圆心、AB为半径的一段圆弧，AB=L，，D点是圆弧跟y轴的交点。当在O点和A点分别固定电荷量为和的点电荷后，D点的电场强度恰好为零。下列说法正确的是（　　）‎ A. ‎ B. 圆弧BDC上的各点相比较，D点的电势最高 C. 电子沿着圆弧从B点运动到C点的过程中，电势能先减小后增大 D. 电子沿着圆弧从B点运动到C点的过程中，电势能先增大后减小 ‎【答案】AD ‎【解析】‎ ‎【详解】A． D点的电场强度恰好为零，则 解得：‎ 故A正确；‎ B．对Q2来说圆弧是一个等势面，所以各点电势高低，由Q1决定，根据沿电场线方向电势降低，离负电荷越近，电势越低，故D点电势最低，故B错误；‎ CD． 电子沿着圆弧从B点运动到C点的过程中，电势先降低后升高， ，故电势能先增大后减小，故D正确C错误。‎ 故选AD。‎ ‎10.如图所示，理想变压器原、副线圈的匝数比是2：1，AB两点之间始终加（V）的交变电压。R是输电线的电阻，L是标有“100V、100W”的白炽灯。M是标有“100V、200W”的电动机，其线圈电阻r=10。开关S断开时，电动机正常工作。下列说法正确的是（　　）‎ A. 输电线的电阻阻值 B. 电动机的输出功率为180W C. 开关S闭合后，电动机的电功率减小 D. 开关S闭合后，白炽灯的功率为100W ‎【答案】AC ‎【解析】‎ ‎【详解】A． 开关S断开时，电动机正常工作，副线圈两端电压100V，副线圈电流 根据变压器原理可知，原线圈两端电压200V，原线圈电流‎1A，在原线圈回路 解得 故A正确；‎ B． 电动机的输出功率为 故B错误；‎ CD． 开关S闭合后，副线圈回路电流变大，则原线圈回路电流变大，电阻R上分压变大，则原线圈两端电压减小，根据变压器原理，副线圈两端电压减小，小于100V，则电动机的电功率减小，白炽灯的功率小于100W，故C正确D错误。‎ 故选AC。‎ ‎11.两列分别沿x轴正、负方向传播的简谐横波在t=0时刻的波形如图所示，其中a波振幅为‎2cm，沿x轴正方向传播；b波振幅为‎4cm，沿x轴负方向传播。两列波的传播速度大小均为v=‎2m/s。则下列说法正确的是（　　）‎ A. 两列波的质点的起振方向均沿y轴负方向 B. 横波a的周期为2s C. t=1.5s时，质点Q离开平衡位置的位移为‎2cm D. 两列波从相遇到分离所用的时间为2s ‎【答案】BD ‎【解析】‎ ‎【详解】A．根据平移法，且同一列波各点起振方向均相同，可知a波起振方向向上，b波起振方向向上，故A错误；‎ B． 横波a的波长为‎4m，则周期 故B正确；‎ C． 横波b的波长为‎4m，则周期也为2s，t=1.5s时经过 ，则质点Q离开平衡位置的位移为‎-4cm，故C错误；‎ D． 两列波从相遇到分离所用的时间为 故D正确。‎ 故选BD。‎ ‎12.如图所示，足够长的水平光滑金属导轨所在空间中，分布着垂直于导轨平面方向竖直向上的匀强磁场，磁感应强度大小为B。两导体棒a、b均垂直于导轨静止放置。已知导体棒a质量为‎2m，导体棒b质量为m；长度均为l，电阻均为r；其余部分电阻不计。现使导体棒a获得瞬时平行于导轨水平向右的初速度。除磁场作用外，两棒沿导轨方向无其他外力作用，在两导体棒运动过程中，下列说法正确的是（　　）‎ A. 任何一段时间内，导体棒b动能增加量跟导体棒a动能减少量的数值总是相等的 B. 任何一段时间内，导体棒b动量改变量跟导体棒a动量改变量总是大小相等、方向相反 C. 全过程中，通过导体棒b的电荷量为 D. 全过程中，两棒共产生的焦耳热为 ‎【答案】BCD ‎【解析】‎ ‎【详解】AB ‎．根据题意可知，两棒组成回路，电流相同，故所受安培力合力为零，动量守恒，故任何一段时间内，导体棒b动量改变量跟导体棒a动量改变量总是大小相等、方向相反，根据能量守恒可知，a动能减少量的数值等于b动能增加量与产热之和，故A错误B正确；‎ CD．最终共速速度 对b棒 解得 根据能量守恒，两棒共产生的焦耳热为 故CD正确。‎ 故选BCD。‎ 三、非选择题：本题共6小题，共60分。‎ ‎13.某同学在“探究物体运动的加速度与物体受力、物体质量的关系”实验中，把按控制变量法做的两个实验的数据都记录在下表中。数据是按加速度的大小排列的。‎ ‎1‎ ‎2‎ ‎3‎ ‎4‎ ‎5‎ ‎6‎ ‎7‎ ‎8‎ ‎9‎ F/N ‎0.29‎ ‎0.14‎ ‎0.29‎ ‎0.19‎ ‎0.24‎ ‎0.29‎ ‎029‎ ‎0.29‎ ‎0.34‎ m/kg ‎0.86‎ ‎0.36‎ ‎0.61‎ ‎0.36‎ ‎0.36‎ ‎0.41‎ ‎0.36‎ ‎0.31‎ ‎0.36‎ a/（m·s-2）‎ ‎0.34‎ ‎0.39‎ ‎0.48‎ ‎0.53‎ ‎0.67‎ ‎0.71‎ ‎0.81‎ ‎0.93‎ ‎0.94‎ 若利用表中数据探究物体运动的加速度与物体受力的关系，则选用物体的质量为m=___________，请在本题给出的坐标纸中作出a－F图像________。‎ ‎【答案】 (1). ‎0.36kg (2). ‎ ‎【解析】‎ ‎【详解】[1]根据按控制变量法可知，探究物体运动的加速度与物体受力的关系，需要保证质量不变，故由表中数据可知选用物体的质量为‎0.36kg；‎ ‎[2]根据表中质量为‎0.36kg的数据描点作图如图所示 ‎14.如图甲所示，是一块厚度均匀、长宽比为5：4的长方形合金材料薄板式电阻器，a、b和c、d是其两对引线，长方形在a、b方向的长度大于在c、d方向的长度。已知该材料导电性能各向同性。某同学想测定该材料的电阻率。他选取的器材有：①多用电表；②游标卡尺；③螺旋测微器；④学生电源；⑤电压表V（量程：3V，内阻约为3k）；⑥电流表A（量程：‎0.6A，内阻约为0.2）；⑦滑动变阻器R0（最大阻值10）；⑧开关S、导线若干。‎ ‎（1）用多用电表粗测该电阻器的电阻值。他首先调整多用电表“指针定位螺丝”，使指针指在零刻度；再将选择开关旋至电阻挡“×‎1”‎挡位，两支表笔金属部分直接接触，调整“欧姆调零旋钮”，使指针指向“0”。然后，用两支表笔分别连接电阻器的a、b 引线，多用电表表盘指针位置如图乙所示。a、b两引线之间的电阻值R=___________。‎ ‎（2）用游标卡尺和螺旋测微器分别测量薄板的宽度和厚度，结果如图丙所示，则宽度L=_______mm，厚度D=_______mm。‎ ‎（3）为了精确测定a、b两引线之间的电阻值R，该同学在图丁所示的实物中，已经按图丁中电路图正确连接了部分电路；请用笔画线代替导线，完成剩余电路的连接_______。‎ ‎（4）若该同学保持电路不变，只将a、b引线改接为c、d引线，测量c、d之间的电阻值，则测量c、d之间电阻值的相对误差___________（填“大于”、“小于”或“等于”）测量a、b之间电阻值的相对误差。‎ ‎（5）计算该材料电阻率的表达式___________。(式中用到的物理量的符号均要取自（1）（2）（3）问)‎ ‎【答案】 (1). 6 (2). 50.60 (3). 1.200 (4). (5). 小于 (6). ‎ ‎【解析】‎ ‎【详解】(1)[1]开关旋至电阻挡“×‎1”‎挡位，故电阻为6。‎ ‎(2)[2][3]游标卡尺读数为 螺旋测微器读数 ‎(3)[4]根据电路图可知，连线如下 ‎(4)[5]因为cd间电阻小于ab间电阻，则电压表分流更小，带来的误差更小，测量c、d之间电阻值的相对误差小于测量a、b之间电阻值的相对误差。‎ ‎(5)[6]根据 可知 ‎15.2019年12‎ 月以来，我国部分地区突发的新型冠状病毒肺炎疫情威胁着人们的身体健康和生命安全，勤消毒是一种关键的防疫措施，如图甲所示。图乙是喷雾消毒桶的原理图，消毒桶高为h。在室外从加水口加注高度为的消毒液，关闭喷雾口阀门K，密封加水口，上部封闭有压强为p0、温度为T0的空气。将喷雾消毒桶移到室内，一段时间后打开喷雾口阀门K，恰好有消毒液从喷雾口溢出。已知消毒液的密度为，大气压强恒为p0，喷雾管的喷雾口与喷雾消毒桶顶部等高。忽略喷雾管的体积，将空气看作理想气体，重力加速度为g。‎ ‎（1）求室内温度。‎ ‎（2）关闭K，在室内用打气筒向喷雾消毒桶内充入空气。然后，打开K，在室内喷雾消毒。消毒完成时，发现桶内消毒液的液面刚好降到桶底。求充入空气与原有空气的质量比。(假设整个过程中气体温度保持不变。)‎ ‎【答案】(1) ；(2)。‎ ‎【解析】‎ ‎【详解】(1) 设室内温度为T1，消毒桶移到室内一段时间后，封闭气体的压强为p1‎ 气体做等容变化，由查理定律得：‎ 解得 ‎(2)以充气前消毒桶内空气为研究对象。设消毒桶的横截面积为S。充气前压强为p1时，设体积为V1，则 ‎，‎ 消毒完成后，设压强为p2，体积为V2，对应的气柱高度为h2，则 ‎，‎ 因气体做等温变化，由玻意耳定律得 解得 在同温同压下，同种气体的质量比等于体积比。设原有空气的质量为m0，打进空气的质量为m，则 解得：‎ ‎16.如图所示，水平面上静止放置一个透明实心玻璃球，O点是球心，A是最高点，B是最低点。两条跟水平面夹角为45°的平行光线斜照在球面上，其中一条向着球心O，其延长线交地面于D点（图中未画出），另一条过最高点A。已知该玻璃的折射率为，。求：‎ ‎（1）过A点的光线折射进入玻璃球时的折射角；‎ ‎（2）过A点的光线从玻璃球射出后，跟水平面的交点是在D点的左侧、右侧、还是在D点？试证明你的猜想。‎ ‎【答案】(1)；(2)见解析。‎ ‎【解析】‎ ‎【详解】(1) 由题意知，在A点入射角i=45°。设折射角为r，由折射定律得 解得 ‎(2) 设E点为折射光线的出射点，由几何关系得 过E点做水平面的垂线，垂足为F；过E点做水平线，与AB的交点为C，由几何关系得 设光线在E点的入射角为i1，折射角为r1，由几何关系得 解得 设从玻璃球折射出的光线与水平面的交点为G，由几何关系得 解得 BG=R 经过圆心O的光线沿直线传播，由几何关系得可知 可知 BG=BD 所以，过A点的光线从玻璃球射出后，跟水平面的交点在D点。‎ ‎17.如图所示，AB为竖直平面内的细管状半圆轨道，AB连线为竖直直径，轨道半径R=‎6.4m，轨道内壁光滑，A、B两端为轨道的开口。BC为粗糙水平轨道，其长度s=‎8.4m。CD为倾角θ=37°的斜面。用两个小物块a、b紧靠在一轻弹簧的两端将弹簧压缩，用细线将两物块绑住，沿轨道静置于C点。弹簧很短，物块与弹簧均不拴接，物块a的线度略小于细管的内径。烧断细线，两物块先后落到斜面的M点，CM两点之间的距离L=‎12m。已知物块跟水平轨道之间的动摩擦因数，忽略空气阻力，取重力加速度g=‎10m/s2，sin37°=0.6，cos37°=0.8。求：‎ ‎（1）物块b刚离开弹簧的瞬间，其速率v0是多少；‎ ‎（2）设物块a、b的质量分别为m1、m2，则是多少？（结果可以用根式表示）‎ ‎【答案】(1)； (2)或 ‎【解析】‎ ‎【详解】（1）物块b离开弹簧后做平抛运动。设从C运动到M历时为t，则 ‎，‎ 代入数据解得 ‎，‎ ‎(2) ①物块a能够经过A点做平抛运动落到斜面的M点。设物块a经过A点的速率为vA，从A运动到M历时为t1，则 ‎，‎ 解得 ‎，‎ 设物块a刚被弹簧弹开时的速率为vCl，在从C运动到A的过程中，由动能定理得 解得 vCl=‎19m/s 弹簧弹开物块a、b的过程中，物块a、b动量守恒。选向右的方向为正方向，由动量守恒定律得 解得 ‎②物块a被弹簧弹开后不能到达A点，物块a从C点做平抛运动落到斜面的M点，做平抛运动的初速度大小也是v0。设物块a刚被弹簧弹开时的速率为vC2，在物块a从C向左运动到再次回到C点的过程中，由动能定理得 解得：‎ 弹簧弹开物块a、b的过程中，物块a、b动量守恒。选向右的方向为正方向，由动量守恒定律得 解得 ‎18.如图所示，xOy为竖直面内的直角坐标系，在y轴两侧存在电场强度大小相等的匀强电场，y轴右侧电场方向竖直向下，y轴左侧电场方向竖直向上。y轴左侧还存在一个方向垂直于坐标平面的圆形有界匀强磁场（图中未画出），磁场边界与y轴相切于O点。现有一个质量为m、电荷量为q的带正电小球，用长为l、不可伸长的绝缘细线悬挂在P点的钉子上，P点与坐标原点O的距离亦为l。将小球拉至细线绷直且与y轴负方向成60‎ ‎°角无初速释放，小球摆至O点即将进入磁场时细线恰好断裂。最终小球刚好击中P点的钉子，此时速度方向与y轴正方向成30°角。已知细线能承受的最大张力Fm=4mg，小球可视为质点，重力加速度为g，不计阻力。求：‎ ‎（1）电场强度的大小；‎ ‎（2）磁感应强度的大小和磁场区域的面积；‎ ‎（3）小球在x＜0区域运动的时间。（结果用m、q、l、g表示）‎ ‎【答案】(1) ；(2) ，；(3)‎ ‎【解析】‎ ‎【详解】（1）设小球从静止释放运动到O点时的速率为v0，由动能定理得 O处细线恰好断裂，由牛顿第二定律得 而 Fm=4mg 联立解得 ‎，‎ ‎（2）由前面分析可知小球在O处进入磁场后，重力与电场力恰好平衡，粒子做匀速圆周运动。出磁场后做匀速直线运动到达P处。粒子运动轨迹如图所示 O1、O2分别为轨迹圆心、磁场圆心，设r、R分别为轨迹圆、磁场圆的半径，根据几何关系有 解得 由牛顿第二定律得 解得 方向垂直于纸面向外；由几何关系可知 ‎，‎ 解得 ‎（3）小球在磁场中运动轨迹所对的圆心角为，所用的时间 出磁场后匀速直线运动，所用时间 故小球在x<0区域运动的时间
