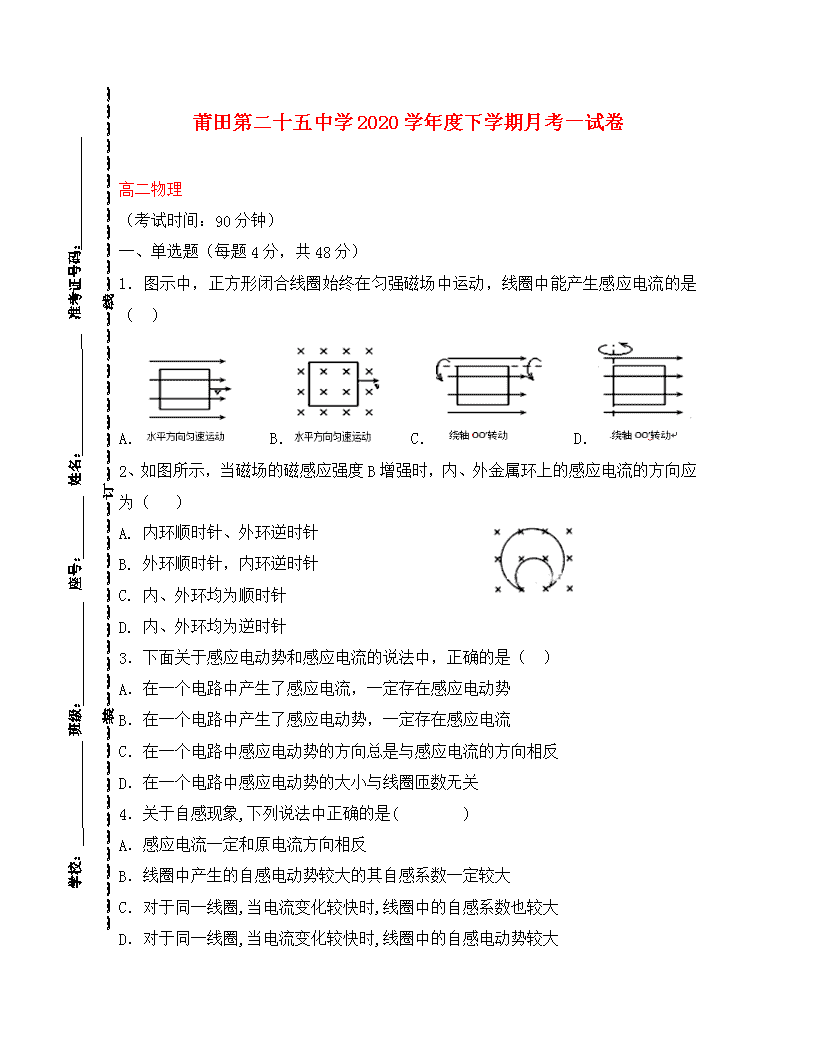

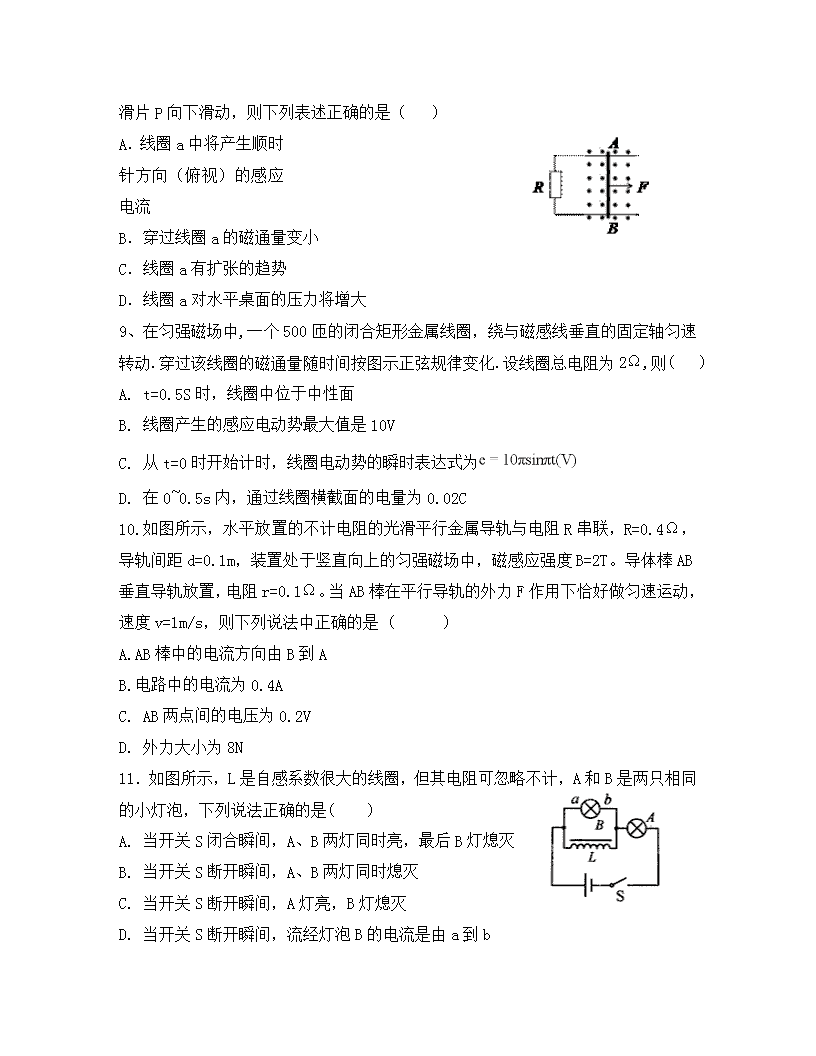

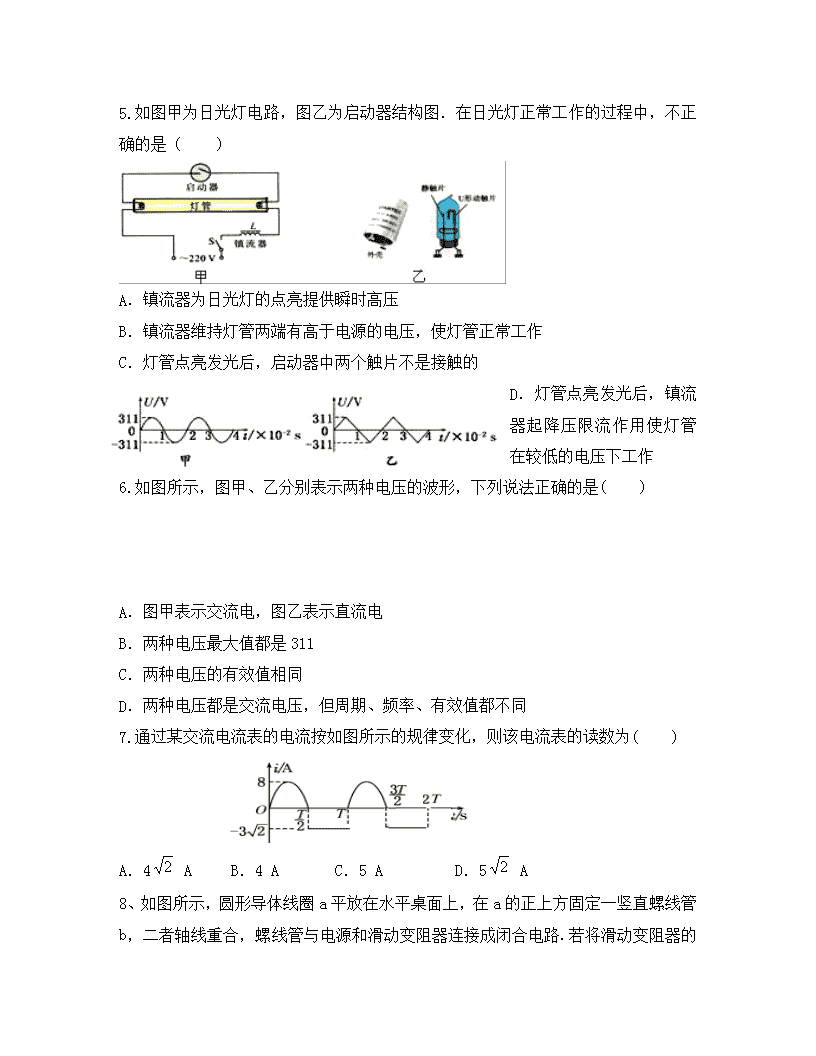

莆田第二十五中学2020学年度下学期月考一试卷 ‎ 高二物理 ‎（考试时间：90分钟）‎ 一、单选题（每题4分，共48分）‎ ‎1．图示中，正方形闭合线圈始终在匀强磁场中运动，线圈中能产生感应电流的是（ ）‎ A． B． C． D．‎ ‎2、如图所示，当磁场的磁感应强度B增强时，内、外金属环上的感应电流的方向应为（ ）‎ A. 内环顺时针、外环逆时针 B. 外环顺时针，内环逆时针 C. 内、外环均为顺时针 D. 内、外环均为逆时针 ‎3．下面关于感应电动势和感应电流的说法中，正确的是（ ）‎ A．在一个电路中产生了感应电流，一定存在感应电动势 B．在一个电路中产生了感应电动势，一定存在感应电流 C．在一个电路中感应电动势的方向总是与感应电流的方向相反 D．在一个电路中感应电动势的大小与线圈匝数无关 ‎4．关于自感现象,下列说法中正确的是( )‎ A．感应电流一定和原电流方向相反 B．线圈中产生的自感电动势较大的其自感系数一定较大 C．对于同一线圈,当电流变化较快时,线圈中的自感系数也较大 D．对于同一线圈,当电流变化较快时,线圈中的自感电动势较大 ‎5.如图甲为日光灯电路，图乙为启动器结构图．在日光灯正常工作的过程中，不正确的是（　　）‎ A．镇流器为日光灯的点亮提供瞬时高压 B．镇流器维持灯管两端有高于电源的电压，使灯管正常工作 C．灯管点亮发光后，启动器中两个触片不是接触的 D．灯管点亮发光后，镇流器起降压限流作用使灯管在较低的电压下工作 ‎6.如图所示，图甲、乙分别表示两种电压的波形，下列说法正确的是( )‎ A．图甲表示交流电，图乙表示直流电 B．两种电压最大值都是311‎ C．两种电压的有效值相同 D．两种电压都是交流电压，但周期、频率、有效值都不同 ‎7.通过某交流电流表的电流按如图所示的规律变化，则该电流表的读数为(　　)‎ A．‎4 ‎A　　 B．‎4 A C．‎5 A　　 D．‎5 ‎A ‎8、‎ 如图所示，圆形导体线圈a平放在水平桌面上，在a的正上方固定一竖直螺线管b，二者轴线重合，螺线管与电源和滑动变阻器连接成闭合电路.若将滑动变阻器的滑片P向下滑动，则下列表述正确的是（ ）‎ A．线圈a中将产生顺时针方向（俯视）的感应电流 B．穿过线圈a的磁通量变小 C．线圈a有扩张的趋势 D．线圈a对水平桌面的压力将增大 ‎9、在匀强磁场中,一个500匝的闭合矩形金属线圈，绕与磁感线垂直的固定轴匀速转动.穿过该线圈的磁通量随时间按图示正弦规律变化.设线圈总电阻为2Ω,则( )‎ A. t=0.5S时，线圈中位于中性面 B. 线圈产生的感应电动势最大值是10V C. 从t=0时开始计时，线圈电动势的瞬时表达式为 D. 在0~0.5s内，通过线圈横截面的电量为‎0.02C ‎10.如图所示，水平放置的不计电阻的光滑平行金属导轨与电阻R串联，R=0.4Ω，导轨间距d=‎0.1m，装置处于竖直向上的匀强磁场中，磁感应强度B=2T。导体棒AB垂直导轨放置，电阻r=0.1Ω。当AB棒在平行导轨的外力F作用下恰好做匀速运动，速度v=‎1m/s，则下列说法中正确的是 ( )‎ A.AB棒中的电流方向由B到A B.电路中的电流为‎0.4A C. AB两点间的电压为0.2V D. 外力大小为8N ‎11．如图所示，L是自感系数很大的线圈，但其电阻可忽略不计，A和B是两只相同的小灯泡，下列说法正确的是( )‎ A. 当开关S闭合瞬间，A、B两灯同时亮，最后B灯熄灭 B. 当开关S断开瞬间，A、B两灯同时熄灭 C. 当开关S断开瞬间，A灯亮，B灯熄灭 D. 当开关S断开瞬间，流经灯泡B的电流是由a到b ‎12．如图所示，PQRS为一正方形导线框，它以恒定速度向右进入以MN为边界的匀强磁场，磁场方向垂直线圈平面，MN线与线框的边成45°角，E、F分别为PS和PQ的中点．关于线框中的感应电流，正确的说法是( )‎ A．当E点经过边界MN时，线框中感应电流最大 B．当P点经过边界MN时，线框中感应电流最大 C．当F点经过边界MN时，线框中感应电流最大 D．当Q点经过边界MN时，线框中感应电流最大 二、多选题每题（每题4分，共12分）‎ ‎13.如图所示是某种正弦式交流电压的波形图，由图可确知正确的是( )‎ A． 频率是100Hz B． 有效值约为311V C． t＝0.01 s时，线圈平面与磁场方向垂直 D． 瞬时值表达式为u＝311sin 100πt (V)‎ ‎14、在光滑水平桌面上有一边长为 l 的正方形线框 abcd，bc 边右侧有一等腰直角三角形匀强磁场区域 efg，三角形腰长为 l，磁感应强度竖 直向下，a、b、e、f ‎ 在同一直线上，其俯视图如图所示，线框从图示 位置在水平拉力 F 作用下向右匀速穿过磁场区，线框中感应电流 i－t 和 F－t 图象正确的是(以逆时针方向为电流的正方向，以水平向右的 拉力为正，时间单位为l/v)( )‎ A. B. ‎ C. D. ‎ ‎15、如图甲所示，一个阻值为R，匝数为n的圆形金属线圈与阻值为2R的电阻R1连接成闭合回路。线圈的半径为r1，在线圈中半径为r2的圆形区域存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图线如图乙所示。图线与纵、横轴的截距分别为B0和t0，导线的电阻不计。则0至t1时间内 (　　)‎ A. 通过电阻R1的电流的方向为由b到a B. 电流的大小为 C. 通过电阻R1的电量为 D. 电阻R1上产生的热量为 三、实验题（每空2分，共10分）‎ ‎16．如图所示，线圈A绕在一铁芯上，A中导线接有一电阻在把磁铁N极迅速靠近A线圈的过程中，通过电阻R的感应电流的方向为______ 指向______ 填“P”、“Q”；若线圈A能自由移动，则它将______ 移动填“向左”、“向右”或“不”．‎ ‎17、如图所示，光滑的形金属导轨水平放置，不计电阻，宽度，左端的间接有定值电阻,电阻的金属棒重直导轨放置在两条导轨上，并用水平绝缘细线通过光滑的定滑轮连接质量的重物，重物静止在地面上，细线拉直，已知PN间距离.某时刻开始，导轨平面内有竖直向上的匀强磁场，磁感应强度从零开始随时间均匀增大，变化率.则重物未离开地面前通过的电流为_______，当重物对地面的压力为零时，磁场的磁感应强度大小为_______。(取)‎ 四、解答题 ‎18、如图1所示，面积为的100匝线圈处在匀强磁场中，磁场方向垂直于线圈平面已知磁感应强度随时间变化的规律如图2，定值电阻，线圈电阻，求：‎ ‎（1）回路中的感应电动势大小 ‎（2）流过的电流的大小和方向(填a-R-b 或b-R-a)．‎ ‎19、如图所示，线圈abcd的面积，共100匝，线圈总电阻r=4Ω，外接一电阻R，匀强磁场的磁感应强度，线圈以100π rad/s的角速度匀速转动。电流表和电压表均为理想交流电表。从图示位置开始计时，求： (结果可用根号表示)‎ ‎(1)写出感应电动势的瞬时表达式；‎ ‎(2)若开关S断开，电压表的示数；‎ ‎(3)若R=6Ω，闭合开关S后，电流表、电压表的示数；‎ ‎20．如图所示，MN、PQ两条平行的光滑金属轨道与水平面成θ角固定，轨距为d。空间存在匀强磁场，磁场方向垂直于轨道平面向上，磁感应强度为B。P、M间接有阻值为3R的电阻。Q、N间接有阻值为6R的电阻，质量为m的金属杆ab水平放置在轨道上，其有效电阻为R。现从静止释放ab，当它沿轨道下滑距离s时，达到最大速度。若轨道足够长且电阻不计，重力加速度为g。求：‎ ‎（1）金属杆ab运动的最大速度；‎ ‎（2）金属杆ab运动的加速度为时，金属杆ab的运动速度；‎ ‎（3）金属杆ab从静止到具有最大速度的过程中，克服安培力所做的功。‎
