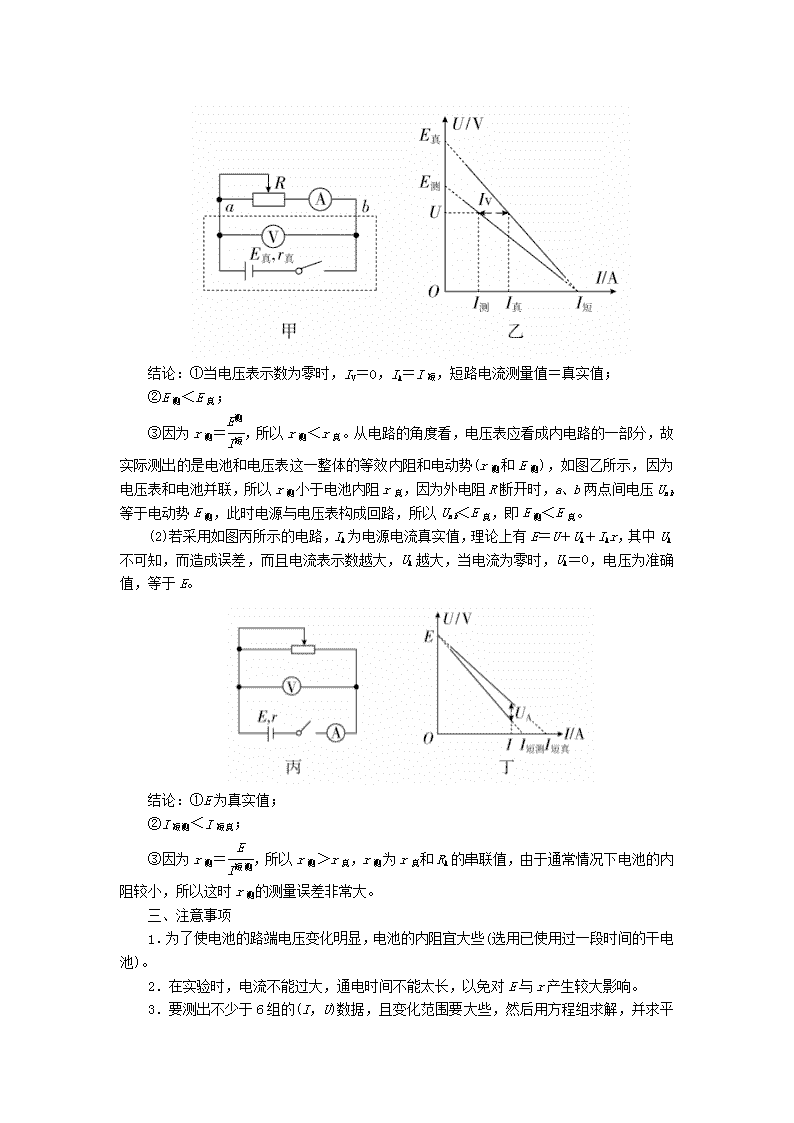

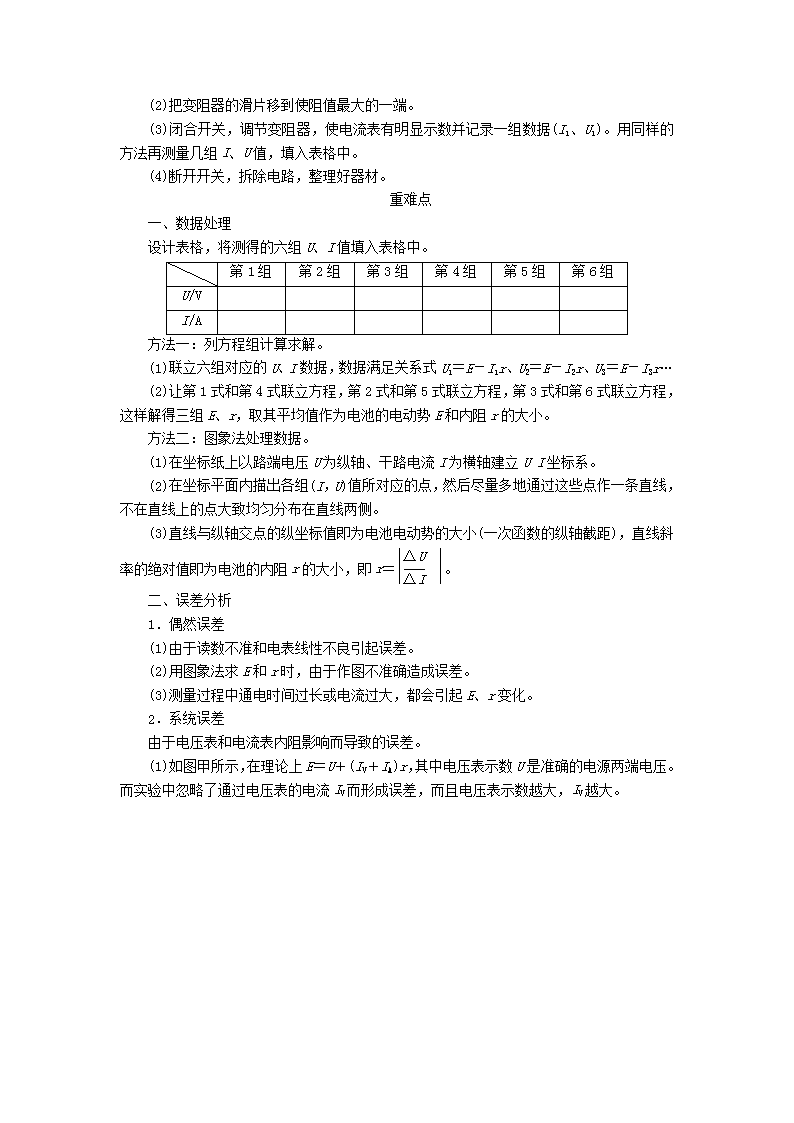

实验九 测定电源的电动势和内阻 基础点 1.实验电路图与实物连接图 2．实验目的 (1)测定电源的电动势和内阻。 (2)加深对闭合电路欧姆定律的理解。 3．实验原理 (1)实验依据：闭合电路欧姆定律。 (2)E 和 r 的求解：由 U＝E－Ir 得 U1＝E－I1r U2＝E－I2r ，解得 E、r。 (3)用作图法处理数据，如下图所示。 ①图线与纵轴交点为 E； ②图线与横轴交点为 I 短＝E r ； ③图线的斜率表示 r＝|ΔU ΔI|。 4．实验器材 电池、电压表、电流表、滑动变阻器、开关、导线、坐标纸和刻度尺。 5．基本操作 (1)电流表用 0.6 A 的量程，电压表用 3 V 的量程，按实验原理图连接好电路。 (2)把变阻器的滑片移到使阻值最大的一端。 (3)闭合开关，调节变阻器，使电流表有明显示数并记录一组数据(I1、U1)。用同样的方 法再测量几组 I、U 值，填入表格中。 (4)断开开关，拆除电路，整理好器材。 重难点 一、数据处理 设计表格，将测得的六组 U、I 值填入表格中。 第 1 组 第 2 组 第 3 组 第 4 组 第 5 组 第 6 组 U/V I/A 方法一：列方程组计算求解。 (1)联立六组对应的 U、I 数据，数据满足关系式 U1＝E－I1r、U2＝E－I2r、U3＝E－I3r… (2)让第 1 式和第 4 式联立方程，第 2 式和第 5 式联立方程，第 3 式和第 6 式联立方程， 这样解得三组 E、r，取其平均值作为电池的电动势 E 和内阻 r 的大小。 方法二：图象法处理数据。 (1)在坐标纸上以路端电压 U 为纵轴、干路电流 I 为横轴建立 UI 坐标系。 (2)在坐标平面内描出各组(I，U)值所对应的点，然后尽量多地通过这些点作一条直线， 不在直线上的点大致均匀分布在直线两侧。 (3)直线与纵轴交点的纵坐标值即为电池电动势的大小(一次函数的纵轴截距)，直线斜 率的绝对值即为电池的内阻 r 的大小，即 r＝|ΔU ΔI|。 二、误差分析 1．偶然误差 (1)由于读数不准和电表线性不良引起误差。 (2)用图象法求 E 和 r 时，由于作图不准确造成误差。 (3)测量过程中通电时间过长或电流过大，都会引起 E、r 变化。 2．系统误差 由于电压表和电流表内阻影响而导致的误差。 (1)如图甲所示，在理论上 E＝U＋(IV＋IA)r，其中电压表示数 U 是准确的电源两端电压。 而实验中忽略了通过电压表的电流 IV 而形成误差，而且电压表示数越大，IV 越大。 结论：①当电压表示数为零时，IV＝0，IA＝I 短，短路电流测量值＝真实值； ②E 测＜E 真； ③因为 r 测＝E 测 I 短 ，所以 r 测＜r 真。从电路的角度看，电压表应看成内电路的一部分，故 实际测出的是电池和电压表这一整体的等效内阻和电动势(r 测和 E 测)，如图乙所示，因为电 压表和电池并联，所以 r 测小于电池内阻 r 真，因为外电阻 R 断开时，a、b 两点间电压 Uab 等 于电动势 E 测，此时电源与电压表构成回路，所以 Uab＜E 真，即 E 测＜E 真。 (2)若采用如图丙所示的电路，IA 为电源电流真实值，理论上有 E＝U＋UA＋IAr，其中 UA 不可知，而造成误差，而且电流表示数越大，UA 越大，当电流为零时，UA＝0，电压为准确 值，等于 E。 结论：①E 为真实值； ②I 短测＜I 短真； ③因为 r 测＝ E I 短测 ，所以 r 测＞r 真，r 测为 r 真和 RA 的串联值，由于通常情况下电池的内阻 较小，所以这时 r 测的测量误差非常大。 三、注意事项 1．为了使电池的路端电压变化明显，电池的内阻宜大些(选用已使用过一段时间的干电 池)。 2．在实验时，电流不能过大，通电时间不能太长，以免对 E 与 r 产生较大影响。 3．要测出不少于 6 组的(I，U)数据，且变化范围要大些，然后用方程组求解，并求平 均值。 4．画 UI 图线时，由于读数的偶然误差，描出的点不在一条直线上，在作图时应使图 线通过尽可能多的点，并使不在直线上的点均匀分布在直线的两侧，个别偏离直线太远的点 可舍去。这样就可使偶然误差得到部分抵消，从而提高精确度。 5．由于干电池的内阻较小，路端电压 U 的变化也较小，这时画 UI 图线时，纵轴的刻 度可以不从零开始，而是根据测得的数据从某一恰当值开始(横坐标 I 必须从零开始)，但这 时图线在横轴的截距不再是短路电流，而在纵轴的截距仍为电源电动势，图线斜率的绝对值 仍为电源的内阻。 四、测定电源的电动势和内阻的其他几种方法 1．安阻法：用一个电流表和电阻箱测量，电路如图 1 所示，测量原理为：E＝I1(R1＋r)， E＝I2(R2＋r)，由此可求出 E 和 r，此种方法使测得的电动势无偏差，但内阻偏大。 2．伏阻法：用一个电压表和电阻箱测量，电路如图 2 所示，测量原理为：E＝U1＋U1 R1 r， E＝U2＋U2 R2 r，由此可求出 r 和 E，此种方法测得的电动势和内阻均偏小。 3．伏伏法：用两个电压表可测得电源的电动势，电路如图 3 所示。测量方法为：断开 S，测得 V1、V2 的示数分别为 U1、U2，此时，E＝U1＋U2＋U1 RV r，RV 为 V1 的内阻；再闭合 S，V1 的示数为 U1′，此时 E＝U1′＋U1′ RV r，解方程组可求得 E、r。 4．粗测法：用一只电压表粗测电动势，直接将电压表接在电源两端，所测值近似认为 是电源的电动势，此时 U＝ ERV RV＋r ≈E，需满足 RV≫r。 [考法综述] 本实验的数据处理和误差分析是本实验训练的重点，也是难点。在 高考中有图象和函数解析式相结合的趋势，在今后的高考中仍会坚持这一方向，这也体现出 了用数学手段解决物理问题的一种思路。所以在复习本实验中应重点掌握： 2 种方法——数据处理的两种方法 2 种分析——偶然误差与系统误差的分析 1 种思路——数学手段解决物理问题的思路 命题法 1 实验的原理与设计 典例 1 有一节干电池，电动势大约为 1.5 V，内电阻约为 1.0 Ω，某实验小组的同 学们为了比较准确地测出该电池的电动势和内电阻，他们在老师的支持下得到了以下器材： A．电压表 V(15 V,10 kΩ)； B．电流表 G(量程 3.0 mA，内阻 Rg＝10 Ω)； C．电流表 A(量程 0.6 A，内阻约为 0.5 Ω)； D．滑动变阻器 R1 (0～20 Ω，10 A)； E．滑动变阻器 R2 (0～100 Ω，1 A)； F．定值电阻 R3＝990 Ω； G．开关 S 和导线若干。 (1)为了能准确地进行测量，同时为了操作方便，实验中应选用的滑动变阻器是 ________。(填写器材编号) (2)请在虚线框内画出他们采用的实验原理图。(标注所选择的器材符号) (3)该小组根据实验设计的原理图测得的数据如下表，为了采用图象法分析处理数据， 请你在如图所示的坐标纸上选择合理的标度，作出相应的图线。 序号 1 2 3 4 5 6 电流表 G(I1/mA) 1.37 1.35 1.26 1.24 1.18 1.11 电流表 A(I2/A) 0.12 0.16 0.21 0.28 0.36 0.43 (4)根据图线求出电源的电动势 E＝________V(保留三位有效数字)，电源的内阻 r＝ ________Ω(保留两位有效数字)。 [答案] (1)D (2)(3)见解析 (4)1.48(1.45～1.49) 0.84(0.80～0.90) [解析] (1)该实验中，干路电流不宜太小，因此滑动变阻器应选 D。 (2)因所给电压表量程偏大，无法使用，但可利用电流表 G 和定值电阻串联改装电压表， 则电路图如图所示。 (3)将所测各组数据在 I1I2 坐标系中描点，并通过这些点作图象如图所示。 (4)根据闭合电路欧姆定律，E＝I1(Rg ＋R3)＋(I1 ＋I2)r，变换得 I1 ＝ 1 Rg＋R3＋r E－ r Rg＋R3＋r I2，图象在纵轴的截距 1.48 mA＝ 1 Rg＋R3＋r E，斜率约为－0.84×10－3＝－ r Rg＋R3＋r ， 联立解得 E≈1.48 V，r≈0.84 Ω。 【解题法】 测电源电动势和内阻实验设计思路 命题法 2 实验的数据处理与仪器选择 典例 2 利用电流表和电压表测定一节干电池的电动势和内电阻。要求尽量减小实验 误差。 (1)应该选择的实验电路是下图中的________(选填“甲”或“乙”)。 (2)现有电流表(0～0.6 A)、开关和导线若干，以及以下器材： A．电压表(0～15 V) B．电压表(0～3 V) C．滑动变阻器(0～50 Ω) D．滑动变阻器(0～500 Ω) 实验中电压表应选用________；滑动变阻器应选用________。(选填相应器材前的字母) (3)某位同学记录的 6 组数据如下表所示，其中 5 组数据的对应点已经标在图的坐标纸 上，请标出余下一组数据的对应点，并画出 UI 图线。 序号 1 2 3 4 5 6 电压 U/V 1.45 1.40 1.30 1.25 1.20 1.10 电流 I/A 0.060 0.120 0.240 0.260 0.360 0.480 (4)根据(3)中所画图线可得出干电池的电动势 E＝________V，内电阻 r＝________Ω。 (5)实验中，随着滑动变阻器滑片的移动，电压表的示数 U 及干电池的输出功率 P 都会 发生变化。下列各示意图中正确反映 PU 关系的是________。 [答案] (1)甲 (2)B C (3)如图所示 (4)1.50(1.49～1.51) 0.83(0.81～0.85) (5)C [解析] (1)电流表内阻与电池内阻相差不多，如果用乙图误差较大，应选用甲图。 (2)一节干电池的电动势为 1.5 V 左右，故电压表应选用量程较小的 B，干电池的内电 阻一般只有零点几欧或几欧，为调节方便，滑动变阻器应选用总阻值与之相差较小的 C。 (4)由 U＝E－Ir 知 UI 图线在 U 轴上的截距表示 E、斜率的绝对值表示 r，由图线可得 E＝1.50 V，r＝0.83 Ω。 (5)由 P＝IU＝E－U r U＝1 r (UE－U2)可知，PU 图线是一条开口向下的抛物线，故选 C。 【解题法】 测量电源电动势和内阻的关键 (1)在测量电源电动势和内阻的实验中，题目的设置因所给仪器的不同而多种多样，但 其原理都是利用闭合电路的欧姆定律。 (2)因试题的多样性，要求画出多种相关两个物理量间的关系图象，并由图象求出电动 势和内阻，处理该类问题时，首先根据闭合电路的欧姆定律推导出相关量的函数关系，确定 斜率、截距的含义，然后对应图象的斜率、截距列式解出结果。 命题法 3 实验的迁移、拓展与创新 典例 3 小华、小刚共同设计了图甲所示的实验电路，电路中的各个器材元件的参数 为：电池组(电动势约 6 V，内阻 r 约 3 Ω)、电流表(量程 2.0 A，内阻 rA＝0.8 Ω)、电阻 箱 R(0～99.9 Ω)、滑动变阻器 R2(0～Rx)、开关三个及导线若干。他们认为该电路可以用来 测电源的电动势、内阻和 R2 接入电路的阻值。 (1)小华先利用该电路准确地测出了 R2 接入电路的阻值。他的主要操作步骤是：先将滑 动变阻器滑片调到某位置，接着闭合 S、S2，断开 S1，读出电流表的示数 I；再闭合 S、S1， 断开 S2，调节电阻箱的电阻值为 3.6 Ω时，电流表的示数也为 I。 此时滑动变阻器接入电路的阻值为________Ω。 (2)小刚接着利用该电路测出了电源电动势和内电阻。 ①他的实验步骤为： a．在闭合开关前，调节电阻 R1 或 R2 至________(选填“最大值”或“最小值”)，之后 闭合开关 S，再闭合________(选填“S1”或“S2”)； b．调节电阻________(选填“R1”或“R2”)，得到一系列电阻值 R 和电流 I 的数据； c．断开开关，整理实验仪器。 ②图乙是他由实验数据绘出的1 I R 图象，图象纵轴截距与电源电动势的乘积代表 ________，电源电动势 E＝________V，内阻 r＝________Ω。(计算结果保留 2 位有效数字)。 [答案] (1)3.6 (2)①最大值 S1 R1 ②电源内阻和电流表的内阻之和(或 r＋rA) 6.0 2.8 [解析] (1)本小题就是替代法测电阻，电阻箱的读数即是滑动变阻器的电阻，即电阻 为 3.6 Ω。 (2)①为保护电路，先要把可变电阻调到最大值；因为最后要画出图象，所以必须要知 道电阻的阻值，所以要用到电阻箱这个支路，所以接下来要闭合 S1，调节电阻 R1。 ②由闭合电路欧姆定律 E＝IR＋IrA＋Ir，可得1 I ＝1 E R＋r＋rA E ，所以纵截距表示内阻和电 流表的内阻之和与电动势的比值，图象斜率表示电动势的倒数，所以图象纵轴截距与电源电 动势的乘积代表电源内阻和电流表的内阻之和。图象斜率为1 6 ，所以电动势为 6 V，纵截距 为 0.60，则内阻和电流表的内阻之和为 3.6 Ω，所以电源内阻为 2.8 Ω。 【解题法】 测电源的电动势和内阻的三种常用方案的对比 不管选择哪种实验方案，其基本的原理和方法都是相通的，都紧紧围绕着原有学生实验 (伏安法)的设计思想，只是局部有所改进和创新。所以，熟练掌握基本的学生实验的原理和 方法是解答设计型实验的前提和基础。 1．用电流表和电压表测定由三节干电池串联组成的电池组(电动势约 4.5 V，内电阻约 1 Ω)的电动势和内电阻，除待测电池组、电键、导线外，还有下列器材供选用： A．电流表：量程 0.6 A，内电阻约 1 Ω B．电流表：量程 3 A，内电阻约 0.2 Ω C．电压表：量程 3 V，内电阻约 30 kΩ D．电压表：量程 6 V，内电阻约 60 kΩ E．滑动变阻器：0～1000 Ω，额定电流 0.5 A F．滑动变阻器：0～20 Ω，额定电流 2 A ①为了使测量结果尽量准确，电流表应选用________，电压表应选用________，滑动变 阻器应选用________。(均填仪器的字母代号) ②如图为正确选择仪器后，连好的部分电路。为了使测量误差尽可能小，还需在电路中 用导线将________和________相连、________和________相连、________和________相连。 (均填仪器上接线柱的字母代号) ③实验时发现电流表坏了，于是不再使用电流表，剩余仪器中仅用电阻箱替换掉滑动变 阻器，重新连接电路，仍能完成实验。实验中读出几组电阻箱的阻值 R 和对应电压表的示数 U。用图象法处理采集到的数据，为在直角坐标系中得到的函数图象是一条直线，则可以 ________为纵坐标，以________为横坐标。 答 案 ① A D F ② a d c g f h(3 条 连 线 必 须 全 对 ) ③ 1 U 1 R 或 U U R ，或R U R (横纵坐标互换亦可) 解析 ①由于被测电池组的电动势约 4.5 V，因此电压表应选用 D，由于电池允许通过 的电流一般不超过 0.5 A，因此电流表选用 A，滑动变阻器起限流作用，为了方便调节，因 此阻值不宜太大，选用 F。②考虑到电流表内电阻与电池组的内电阻相差不大，而电压表内 电阻特别大，为了使测量误差尽可能小，需用电压表测量电流表和滑动变阻器的总电压，故 还需在电路中用导线将 a 与 d 相连接，c 与 g 相连接，f 与 h 相连接，电路连接如图。③若 用电阻箱与电压表以伏阻法测电源电动势和内电阻，根据闭合电路欧姆定律可知，E＝U＋U R r， 变形得1 U ＝1 E ＋r E ·1 R ，以1 U 为纵坐标，1 R 为横坐标，作出的图象是一条直线。 2．小明利用如图 1 所示的实验装置测量一干电池的电动势和内阻。 (1)图 1 中电流表的示数为________A。 (2)调节滑动变阻器，电压表和电流表的示数记录如下： U(V) 1.45 1.36 1.27 1.16 1.06 I(A) 0.12 0.20 0.28 0.36 0.44 请根据表中的数据，在图 2 的方格纸上作出 UI 图线。 由图线求得：电动势 E＝________V；内阻 r＝________Ω。 (3)实验时，小明进行了多次测量，花费了较长时间，测量期间一直保持电路闭合。其 实，从实验误差考虑，这样的操作不妥，因为________________________。 答案 (1)0.44 (2)UI 图线如图 1.60(1.59～1.63) 1.22(1.18～1.26) (3)干电池长时间使用后，电动势和内阻会发生变化，导致实验误差增大 解析 (1)由图可知，电流表的量程为 0.6 A，精度为 0.02 A，因此电流表的示数为 0.02 A×22＝0.44 A。 (2)由图象与纵轴的截距得电动势为 1.60 V，斜率即内阻为 r＝1.60－1.0 0.49 Ω＝1.22 Ω。 (3)如果一直保持电路闭合，干电池长时间使用后，电动势和内阻会发生变化，导致实 验误差增大。 3．某同学为了测量一节电池的电动势和内阻，从实验室找到以下器材：一个满偏电流 为 100 μA、内阻为 2500 Ω的表头，一个开关，两个电阻箱(0～999.9 Ω)和若干导线。 (1)由于表头量程偏小，该同学首先需将表头改装成量程为 50 mA 的电流表，则应将表 头与电阻箱________(填“串联”或“并联”)，并将该电阻箱阻值调为________Ω。 (2)接着该同学用改装的电流表对电池的电动势及内阻进行测量，实验电路如图 1 所示， 通过改变电阻 R 测相应的电流 I，且作相关计算后一并记录如下表。 1 2 3 4 5 6 R(Ω) 95.0 75.0 55.0 45.0 35.0 25.0 I(mA) 15.0 18.7 24.8 29.5 36.0 48.0 IR(V) 1.42 1.40 1.36 1.33 1.26 1.20 ①根据表中数据，图 2 中已描绘出四个点，请将第 5、6 两组数据也描绘在图 2 中。并 画出 IRI 图线； ②根据图线可得电池的电动势 E 是________V，内阻 r 是________Ω。 答案 (1)并联 5.0 (2)①如图所示 ②1.53 2.0 解析 (1)将表头与一个定值电阻 R 并联，就相当于一个大量程的电流表；根据欧姆定 律，得：Ug＝IgRg＝1×10－4 A×2500 Ω＝0.25 V，并联的电阻 R＝ Ug I－Ig ＝5.0 Ω。 (2)根据图线得电源的电动势 E＝1.53 V、内阻 r＝2.0 Ω。 4．利用如图(a)所示电路，可以测量电源的电动势和内阻，所用的实验器材有： 待测电源，电阻箱 R(最大阻值 999.9 Ω)，电阻 R0(阻值为 3.0 Ω)，电阻 R1(阻值为 3.0 Ω)，电流表○A(量程为 200 mA，内阻为 RA＝6.0 Ω)，开关 S。 实验步骤如下： ①将电阻箱阻值调到最大，闭合开关 S； ②多次调节电阻箱，记下电流表的示数 I 和电阻箱相应的阻值 R； ③以1 I 为纵坐标，R 为横坐标，作1 I R 图线(用直线拟合)； ④求出直线的斜率 k 和在纵轴上的截距 b。 回答下列问题： (1)分别用 E 和 r 表示电源的电动势和内阻，则1 I 与 R 的关系式为________。 (2)实验得到的部分数据如下表所示，其中电阻 R＝3.0 Ω时电流表的示数如图(b)所示， 读出数据，完成下表。 答：①________，②________。 R/Ω 1.0 2.0 3.0 4.0 5.0 6.0 7.0 I/A 0.143 0.125 ① 0.100 0.091 0.084 0.077 I－1/A－1 6.99 8.00 ② 10.0 11.0 11.9 13.0 (3)在图(c)的坐标纸上将所缺数据点补充完整并作图，根据图线求得斜率 k＝ ________A－1·Ω－1，截距 b＝________A－1。 (4)根据图线求得电源电动势 E＝________V，内阻 r＝________Ω。 答案 (1)1 I ＝RA＋R1 ER1 R＋1 E RA＋RA＋R1 R1 r＋R0 或写成1 I ＝3.0 E R＋3.0 E (5.0＋r) (2)①0.110 ②9.09 (3)如图所示 1．0(或在 0.96～1.04 之间) 6.0(或在 5.9～6.1 之间) (4)3.0(或在 2.7～3.3 之间) 1.0(或在 0.6～1.4 之间) 解析 (1)根据闭合电路欧姆定律有 E＝ I＋IRA R1 RAR1 RA＋R1 ＋R0＋r＋R ，整理得1 I ＝RA＋R1 ER1 R＋1 E RA＋RA＋R1 R1 r＋R0 或写成1 I ＝ 3.0 E R＋3.0 E (5.0＋r)。 (2)电流表示数为 110 mA，即 I＝0.110 A，其倒数为1 I ＝9.09 A－1。 (3)作图如答案图所示。在图线上取两点可得图线斜率 k＝12.0－6.0 6.0－0 A－1·Ω－1＝1.0 A －1·Ω－1，截距 b＝6.0 A－1。 (4)结合1 I 与 R 的关系式，有 k＝3.0 E ，b＝3.0 E (5.0＋r)，解得 E＝3.0 V，r＝1.0 Ω。 5．现要测量某电源的电动势和内阻。可利用的器材有：电流表○A，内阻为 1.00 Ω； 电压表○V；阻值未知的定值电阻 R1、R2、R3、R4、R5；开关 S；一端连有鳄鱼夹 P 的导线 1， 其他导线若干。某同学设计的测量电路如图(a)所示。 (1)按图(a)在实物图(b)中画出连线，并标出导线 1 和其 P 端。 (2)测量时，改变鳄鱼夹 P 所夹的位置，使 R1、R2、R3、R4、R5 依次串入电路，记录对应 的电压表的示数 U 和电流表的示数 I。数据如下表所示。根据表中数据，在图(c)中的坐标 纸上将所缺数据点补充完整，并画出 UI 图线。 I(mA) 193 153 111 69 30 U(V) 2.51 2.59 2.68 2.76 2.84 (3)根据 UI 图线求出电源的电动势 E＝________V，内阻 r＝________Ω。(保留 2 位小 数) 答案 (1)连线如图所示。 (2)UI 图线如图所示。 (3)2.90(在 2.89～2.91 之间均给分) 1.03(在 0.93～1.13 之间均给分) 解析 (1)根据电路图连接实物，注意电流表外接，电压表并联，并标出导线 1 和其 P 端。 (2)根据闭合电路欧姆定律得 E＝U＋I(RA＋r)，则 U＝E－I(RA＋r)，可知 UI 图线为直 线。根据题表中的数据在坐标纸上描点，然后用一条直线把尽量多的点连接(不在直线上的 点分居直线两侧且靠近直线，偏离直线较远的点应舍去)，如答案图所示。 (3)根据 UI 图线可知，纵轴截距为 E＝2.90 V，图线的斜率的绝对值为 r＋RA ＝ | 2.90－2.50 0－197×10－3| Ω，又 RA＝1.00 Ω，则电源内阻 r≈1.03 Ω。 6．某物理研究小组尝试利用图甲所示电路测量一节干电池(电动势约 1.5 V，内阻约几 欧姆)的电动势和内阻。其中：电流表 (量程 IA＝200 mA，内阻 RA＝10 Ω)、电阻箱 R(99.99 Ω，额定电流 1 A)、定值电阻 R0(R0＝5 Ω)。 闭合开关 S，改变电阻箱的阻值 R，读出对应的电流表的读数 I。然后再把相应的数据 转换成1 R 和1 I ，填入如下表格中。 数据组 1 2 3 4 5 6 7 1 R (×10－2Ω－1) 2.5 3.3 4.0 5.0 6.7 8.3 10.0 1 I (A－1) 15.5 16.0 16.4 17.0 18.0 19.0 20.0 回答下列问题： (1)请把第 4 组数据点补充在1 I 1 R 图中，并画出1 I 1 R 的图线。 (2)根据1 I 1 R 图线求出电池的电动势 E＝________V，内阻 r＝________Ω。(保留 2 位有 效数字) 答案 (1)图见解析 (2)1.5 6.0 解析 (1)根据要求作图，注意图线应过(0,14.0)点。 (2)由电路图和闭合电路欧姆定律得 I RA＋R0 R ＋I r＋I(RA＋R0)＝E，对该式变形可 得1 I ＝ RA＋R0 r E ·1 R ＋RA＋R0＋r E ，因此该图线的斜率 RA＋R0 r E ＝20－14 0.1 ＝60，截距 RA＋R0＋r E ＝14.0，联立上述两式得 E＝1.5 V，r＝6.0 Ω。
