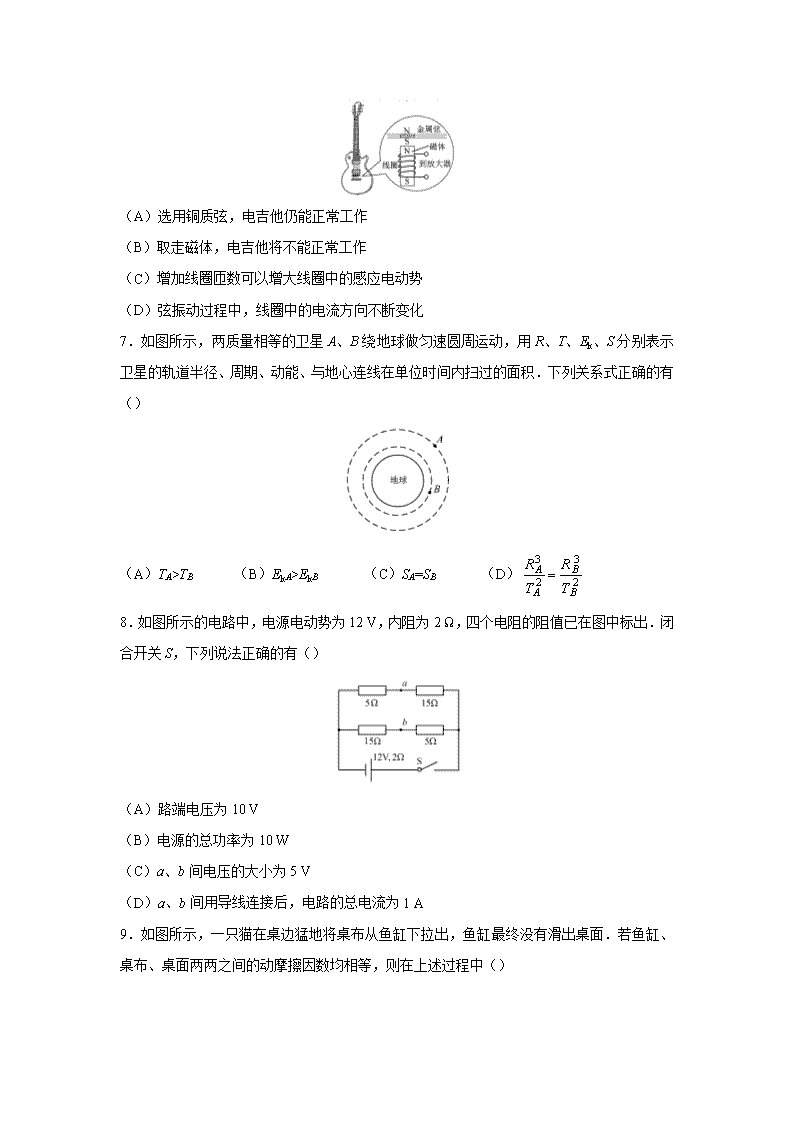

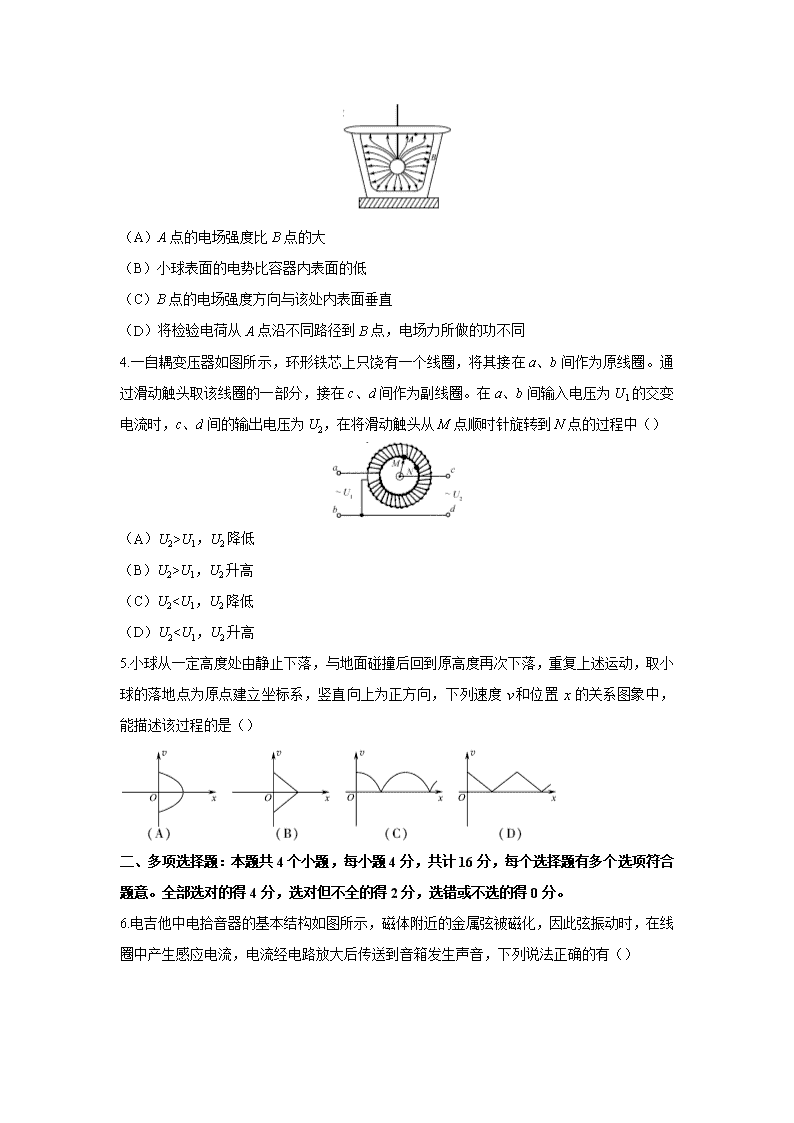

绝密★启封并使用完毕前 ‎2016年普通高等学校招生全国统一考试（江苏卷）‎ 物理试卷 注意事项：‎ 考生在答题前请认真阅读本注意事项及各题答案要求 ‎1.本试卷共8页，包含选择题（第1题~第9题，共9题）和非选择题（第10题~第15题，共6题）两部分。本卷满分为120分，考试时间为100分钟。考试结束后，请将本卷和答题卡一并交回。‎ ‎2.答题前，考生务必将自己的姓名、准考证号用0.5毫米黑色水笔填写在试卷和答题卡规定位置。‎ ‎3.请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号和本人是否相符。‎ ‎4.作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再涂选其他答案。作答非选择题，必须用0.5毫米黑色的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效。‎ ‎5.如需作图，需用2B铅笔绘、写清楚，线条、符号等需加黑、加粗。‎ 第Ⅰ卷 一、单项选择题：本题共5小题，每小题3分，共计15分，每小题只有一个选项符合题意。‎ ‎1.一轻质弹簧原长为8 cm，在4 N的拉力作用下伸长了2 cm，弹簧未超出弹性限度，则该弹簧的劲度系数为（）‎ ‎（A）40 m/N （B）40 N/m ‎（C）200 m/N （D）200 N/m ‎2.有A、B两小球，B的质量为A的两倍。现将它们以相同速率沿同一方向抛出，不计空气阻力。图中①为A的运动轨迹，则B的运动轨迹是（）‎ ‎（A）① （B）② （C）③ （D）④‎ 3. 一金属容器置于绝缘板上，带电小球用绝缘细线悬挂于容器中，容器内的电场线分布如图所示。容器内表面为等势面，A、B为容器内表面上的两点，下列说法正确的是（）‎ ‎（A）A点的电场强度比B点的大[‎ ‎（B）小球表面的电势比容器内表面的低 ‎（C）B点的电场强度方向与该处内表面垂直 ‎（D）将检验电荷从A点沿不同路径到B点，电场力所做的功不同 ‎4.一自耦变压器如图所示，环形铁芯上只饶有一个线圈，将其接在a、b间作为原线圈。通过滑动触头取该线圈的一部分，接在c、d间作为副线圈。在a、b间输入电压为U1的交变电流时，c、d间的输出电压为U2，在将滑动触头从M点顺时针旋转到N点的过程中（）‎ ‎（A）U2>U1，U2降低 ‎（B）U2>U1，U2升高 ‎（C）U2TB （B）EkA>EkB （C）SA=SB （D）‎ ‎8．如图所示的电路中，电源电动势为12 V，内阻为2 Ω，四个电阻的阻值已在图中标出．闭合开关S，下列说法正确的有（）‎ ‎（A）路端电压为10 V ‎（B）电源的总功率为10 W ‎（C）a、b间电压的大小为5 V ‎（D）a、b间用导线连接后，电路的总电流为1 A ‎9．如图所示，一只猫在桌边猛地将桌布从鱼缸下拉出，鱼缸最终没有滑出桌面．若鱼缸、桌布、桌面两两之间的动摩擦因数均相等，则在上述过程中（）‎ ‎（A）桌布对鱼缸摩擦力的方向向左 ‎（B）鱼缸在桌布上的滑动时间和在桌面上的相等 ‎（C）若猫增大拉力，鱼缸受到的摩擦力将增大 ‎（D）若猫减小拉力，鱼缸有可能滑出桌面 第II卷 三、简答题：本题分必做题（第10 、11题）和选做题（第12题）两部分，共计42分。请将解答填写在答题卡相应位置。‎ ‎10．（8分）小明同学通过实验探究某一金属电阻的阻值R随温度t的变化关系．已知该金属电阻在常温下的阻值约10 Ω，R随t的升高而增大．实验电路如图所示，控温箱用以调节金属电阻的温度．‎ 实验时闭合S，先将开关K与1端闭合，调节金属电阻的温度，分别记下温度t1，t2，…和电流表的相应示数I1，I2，…．然后将开关K与2端闭合，调节电阻箱使电流表的示数再次为I1，I2，…，分别记下电阻箱相应的示数R1，R2，…．‎ ‎（1）有以下两电流表，实验电路中应选用.‎ ‎（A）量程0~100 mA，内阻约2Ω ‎（B）量程0~0.6 A，内阻可忽略 ‎（2）实验过程中，要将电阻箱的阻值由9.9 Ω调节至10.0Ω，需旋转图中电阻箱的旋钮“a”、“b”、“c”，正确的操作顺序是.‎ ‎①将旋钮a由“0”旋转至“1” ②将旋钮b由“9”旋转至“0”‎ ‎③将旋钮c 由“9”旋转至“0”‎ （3） 实验记录的t和R的数据见下表：‎ 温度t(℃)‎ ‎20.0‎ ‎40.0‎ ‎60.0‎ ‎80.0‎ ‎100.0‎ 阻值R(Ω)‎ ‎9.6‎ ‎10.4‎ ‎11.1‎ ‎12.1‎ ‎12.8‎ 请根据表中数据，在答题卡的方格纸上作出R—t图线.‎ 由图线求得R随t的变化关系为R=__________Ω。‎ ‎11.（10分）某同学用如题11-1图所示的装置验证机械能守恒定律。一根细线系住钢球，悬挂着铁架台上，钢球静止于A点，光电门固定在A的正下方。在钢球底部竖直地粘住一片宽度为d的遮光条．将钢球拉至不同位置由静止释放，遮光条经过光电门的挡光时间t可由计时器测出，取作为钢球经过A点时的速度。记录钢球每次下落的高度h和计时器示数t，计算并比较钢球在释放点和A点之间的势能变化大小ΔEp与动能变化大小ΔEk，就能验证机械能是否守恒。‎ ‎（1）ΔEp=mgh计算钢球重力势能变化的大小，式中钢球下落高度h应测量释放时的钢球球心到 ▲ 之间的竖直距离.‎ ‎（A）钢球在A点时的顶端 （B）钢球在A点时的球心 ‎（C）钢球子A点时的底端 ‎（2）用ΔEk=mv2‎ 计算钢球动能变化的大小，用刻度尺测量遮光条宽度，示数如题11-2图所示，其读数为________cm．某次测量中，计时器的示数为0.0100 s，则钢球的速度为v=_________m/s.‎ （3） 下表为该同学的实验结果：‎ ‎△Ep(×10－2J)‎ ‎4.892‎ ‎9.786‎ ‎14.69‎ ‎19.59‎ ‎29.38‎ ‎△Ek(×10－2 J)‎ ‎5.04‎ ‎10.1‎ ‎15.1‎ ‎20.0‎ ‎29.8‎ 他发现表中的ΔEp与ΔEk之间存在差异，认为这是由于空气阻力造成的．你是否同意他的观点？请说明理由.‎ ‎（4）请你提出一条减小上述差异的改进建议.‎ ‎12.【选做题】本题包括A、B、C三小题，请选定其中两小题，并在相应的答题区域内作答，若多做，则按A、B两小题评分.‎ A.[选修3−3]（12分）‎ ‎（1）在高原地区烧水需要使用高压锅，水烧开后，锅内水面上方充满饱和汽，停止加热，高压锅在密封状态下缓慢冷却，在冷却过程中，锅内水蒸汽的变化情况为 ▲ .[‎ ‎（A）压强变小（B）压强不变（C）一直是饱和汽（D）变为未饱和汽[‎ ‎（2）如题12A−1图所示，在斯特林循环的p−V图象中，一定质量理想气体从状态A依次经过状态B、C和D后再回到状态A，整个过程由两个等温和两个等容过程组成．B→C的过程中，单位体积中的气体分子数目 ▲ （选填“增大”、“减小”或“不变”），状态A和状态D的气体分子热运动速率的统计分布图象如题12A−2图所示，则状态A对应的是 ▲ （选填“①”或“②”）. ‎ ‎（3）如题12A-1图所示，在A→B和D→A的过程中，气体放出的热量分别为4J和20J．在 B→C和C→D的过程中，气体吸收的热量分别为20J和12J．求气体完成一次循环对外界所做的功.‎ B.[选修3—4]（12分）‎ ‎（1）一艘太空飞船静止时的长度为30m，它以0.6c（c为光速）的速度沿长度方向飞行越过地球，下列说法正确的是__△___.‎ ‎（A）飞船上的观测者测得该飞船的长度小于30m ‎（B）地球上的观测者测得该飞船的长度小于30m ‎（C）飞船上的观测者测得地球上发来的光信号速度小于c ‎（D）地球上的观测者测得飞船上发来的光信号速度小于c ‎（2）杨氏干涉实验证明光的确是一种波，一束单色光投射在两条相距很近的狭缝上，两狭缝就成了两个光源，它们发出的光波满足干涉的必要条件，则两列光的__△___相同．如图所示，在这两列光波相遇的区域中，实线表示波峰，虚线表示波谷，如果放置光屏，在__△___（选填“A”、“B”或“C”）点会出现暗条纹.‎ ‎（3）在上述杨氏干涉试验中，若单色光的波长λ=5.89×10-7m，双缝间的距离d=1mm，双缝到屏的距离=2m．求第1个亮条纹到第11个亮条纹的中心间距．‎ C.[选修3-5]（12分）‎ ‎（1）贝可勒尔在120年前首先发现了天然放射现象，如今原子核的放射性在众多领域中有着广泛应用．下列属于放射性衰变的是▲ .‎ ‎（A）‎ ‎（B）‎ ‎（C）‎ ‎（D）‎ ‎（2）已知光速为c，普朗克常数为h，则频率为ν的光子的动量为▲ ．‎ 用该频率的光垂直照射平面镜，光被镜面全部垂直反射回去，则光子在反射前后动量改变量的大小为▲.‎ ‎（3）几种金属的溢出功W0见下表：‎ 金属 钨 钙 钠 钾 铷 W0（×10－19 J）‎ ‎7.26‎ ‎5.12‎ ‎3.66‎ ‎3.60‎ ‎3.41‎ 由一束可见光照射上述金属的表面，请通过计算说明哪些能发生光电效应．已知该可见光的波长范围为4.0×10-7~7.6×10-7 m，普朗克常数h=6.63×10-34J·s.‎ 四、计算题：本题共3小题，共计47分。解答时请写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位.‎ ‎13.（15分）据报道，一法国摄影师拍到“天宫一号”空间站飞过太阳的瞬间．照片中，“天宫一号”的太阳帆板轮廓清晰可见．如图所示，假设“天宫一号”正以速度v=7.7 km/s绕地球做匀速圆周运动，运动方向与太阳帆板两端M、N的连线垂直，M、N间的距离L=20 m，地磁场的磁感应强度垂直于v、MN所在平面的分量B=1.0×10-5T，将太阳帆板视为导体．[‎ ‎（1）求M、N间感应电动势的大小E；‎ ‎（2）在太阳帆板上将一只“1.5 V、0.3 W”的小灯泡与M、N相连构成闭合电路，不计太阳帆板和导线的电阻，试判断小灯泡能否发光，并说明理由； ‎ ‎（3）取地球半径R=6.4×103 km，地球表面的重力加速度g=9.8 m/s2，试估算“天宫一号”距离地球表面的高度h（计算结果保留一位有效数字）． ‎ ‎14.（16分）‎ 如图所示，倾角为α的斜面A被固定在水平面上，细线的一端固定于墙面，另一端跨过斜面顶端的小滑轮与物块B相连，B静止在斜面上．滑轮左侧的细线水平，右侧的细线与斜面平行．A、B的质量均为m．撤去固定A的装置后，A、B均做直线运动．不计一切摩擦，重力加速度为g．求：‎ ‎（1）A固定不动时，A对B支持力的大小N；‎ ‎（2）A滑动的位移为x时，B的位移大小s；‎ ‎（3）A滑动的位移为x时的速度大小vA.‎ ‎15.（16分）回旋加速器的工作原理如题15-1图所示，置于真空中的D形金属盒半径为R，两盒间狭缝的间距为d，磁感应强度为B的匀强磁场与盒面垂直，被加速粒子的质量为m，电荷量为+q，加在狭缝间的交变电压如题15-2图所示，电压值的大小为U0。周期T=。一束该种粒子在t=0~时间内从A处均匀地飘入狭缝，其初速度视为零。现考虑粒子在狭缝中的运动时间，假设能够出射的粒子每次经过狭缝均做加速运动，不考虑粒子间的相互作用。求：‎ ‎（1）出射粒子的动能；‎ ‎（2）粒子从飘入狭缝至动能达到所需的总时间；‎ ‎（3）要使飘入狭缝的粒子中有超过99%能射出，d应满足的条件.‎ 参考答案 一、单项选择题 ‎1.D 2.A 3.C 4.C 5.A 二、多项选择题 ‎6.BCD 7.AD 8.AC 9.BD 三、简答题 ‎10.（1）A （2）①②③‎ ‎（3）0.04t+8.8(0.04t+8.6~0.04t+9.0都算对)‎ ‎11.（1）B ‎ ‎（2）1.50 （1.49～1.51都算对）‎ ‎1.50 （1.49～1.51都算对）‎ ‎（3）不同意，因为空气阻力会造成ΔEk小于ΔEp，但表中ΔEk大于ΔEp；‎ ‎（4）分别测出光电门和球心到悬点的长度为L和l，计算ΔEk时，将v折算成钢球的速度．‎ ‎12.A. （1）AC ‎（2）不变 ①‎ ‎（3）完成一次循环气体内能不变 ΔU=0，吸收的热量Q=(20+12–4–20)J=8 J 由热力学第一定律ΔU=Q+W得，W=–8 J 气体对外做功为8 J.‎ B. （1）B ‎（2）频率 C ‎（3）相邻亮条纹的中心间距 由题意知，亮条纹的数目n=10‎ 解得，代入数据得L=1.178×10–2 m。‎ C. （1）A ‎（2） ‎ ‎（3）光子的能量E=‎ 取λ=4.0×10–7 m，则E≈5.0×10–19 J 根据E>W0判断，纳、钾、铷能发生光电效应．‎ 四、计算题 ‎13.（1）法拉第电磁感应定律E=BLv，代入数据得E=1.54V ‎（2）不能，因为穿过闭合回路的磁通量不变，不产生感应电流。‎ ‎（3）在地球表面有 匀速圆周运动 解得，代入数据得h≈4×105m（数量级正确都算对）。‎ ‎14.‎ ‎（1）支持力的大小N= mgcos α ‎（2）根据几何关系sx=x·(1-cosα), sy=x·sinα 且s=‎ 解得s=‎ ‎（2）B的下降高度sy=x·sinα 根据机械能守恒定律mgsy=mvA2+mvB2‎ 根据速度的定义得vA=，vB=‎ 则 解得vA=。‎ ‎15.（1）粒子运动半径为R时 qvB=m 且Em=mv2‎ 解得Em=‎ ‎（2）粒子被加速n次达到动能Em，则Em=nqU0‎ 粒子在狭缝间做匀加速运动，设n次经过狭缝的总时间为 加速度 匀加速直线运动 由，解得 ‎（3）只有在0～()时间内飘入的粒子才能每次均被加速 则所占的比例为 由,解得
