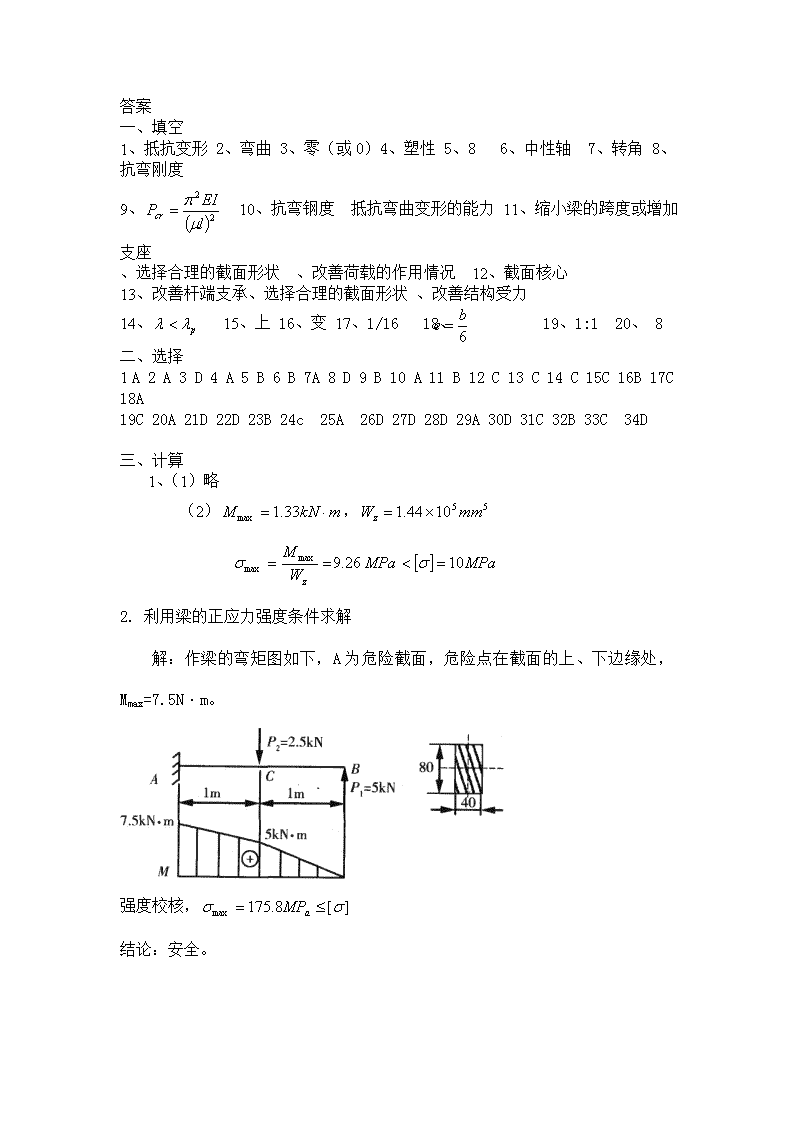

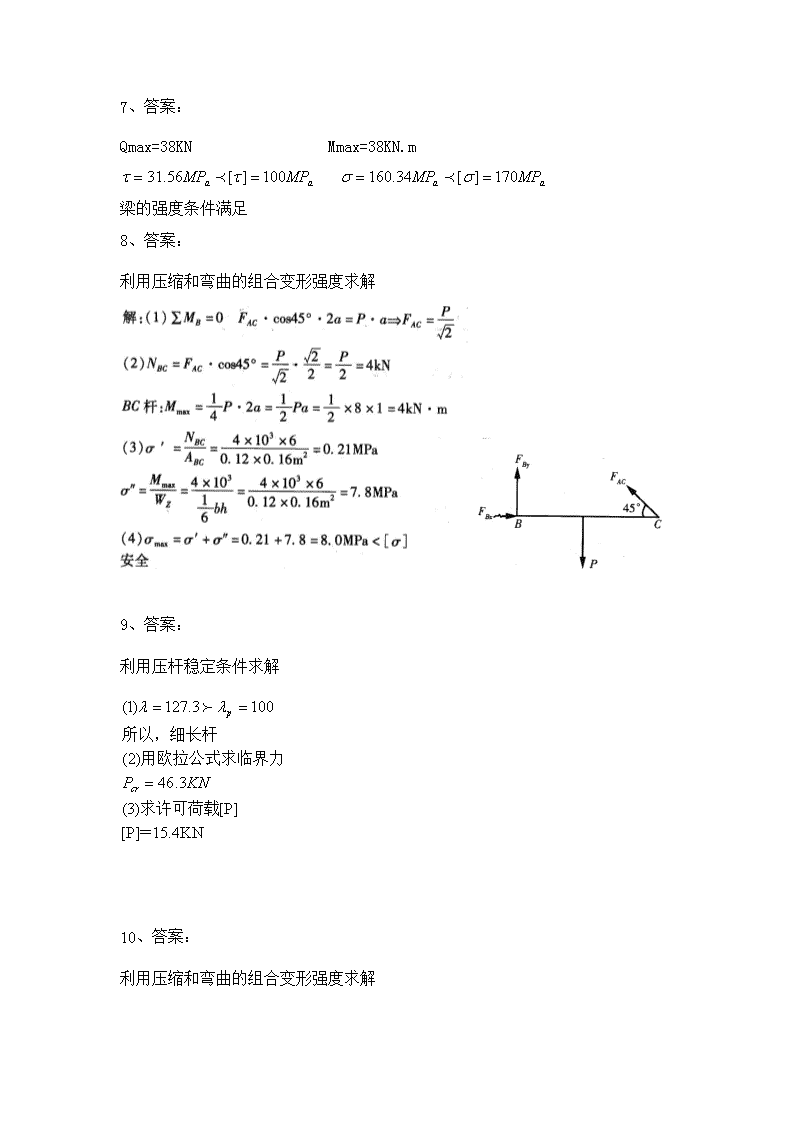

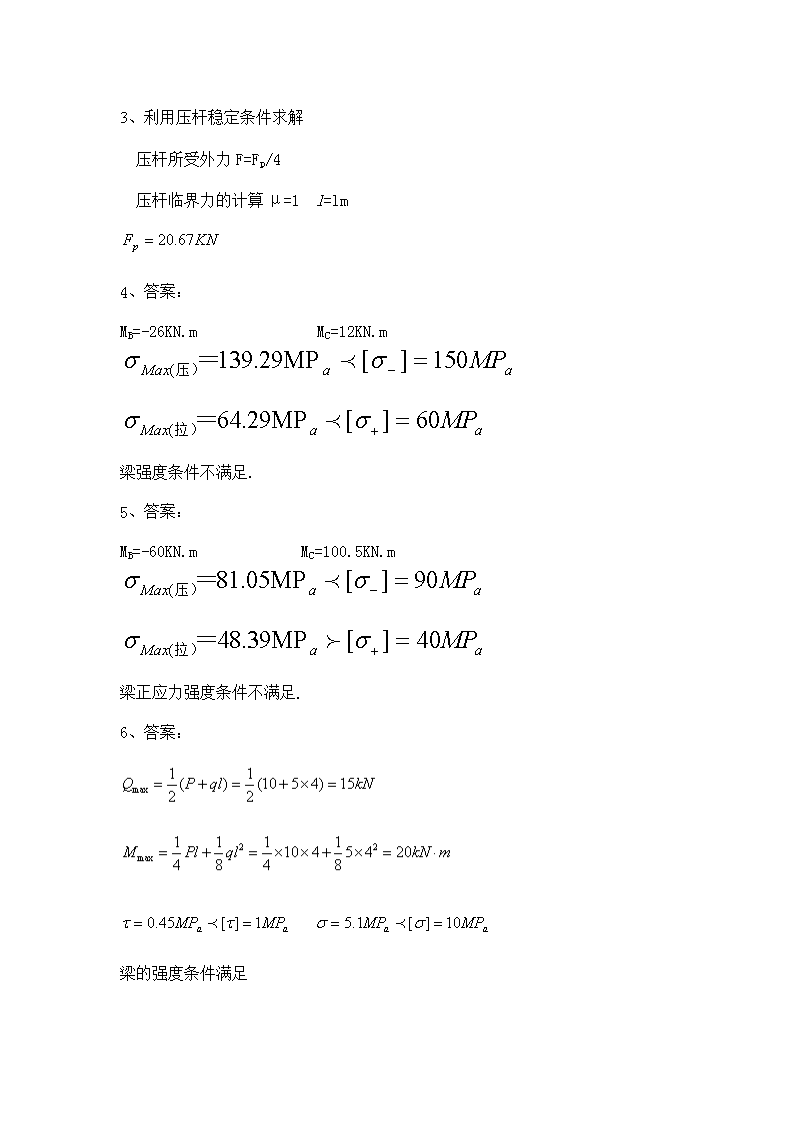

答案一、填空1、抵抗变形2、弯曲3、零（或0）4、塑性5、86、中性轴7、转角8、抗弯刚度9、10、抗弯钢度抵抗弯曲变形的能力11、缩小梁的跨度或增加支座、选择合理的截面形状、改善荷载的作用情况12、截面核心13、改善杆端支承、选择合理的截面形状、改善结构受力14、15、上16、变17、1/1618、19、1:120、8二、选择1A2A3D4A5B6B7A8D9B10A11B12C13C14C15C16B17C18A19C20A21D22D23B24c25A26D27D28D29A30D31C32B33C34D三、计算1、（1）略（2），9.262.利用梁的正应力强度条件求解解：作梁的弯矩图如下，A为危险截面，危险点在截面的上、下边缘处，Mmax=7.5N·m。强度校核，结论：安全。n3、利用压杆稳定条件求解压杆所受外力F=Fp/4压杆临界力的计算μ=1l=lm4、答案：MB=-26KN.m       MC=12KN.m梁强度条件不满足.5、答案：MB=-60KN.m      MC=100.5KN.m梁正应力强度条件不满足.6、答案： 梁的强度条件满足n7、答案：Qmax=38KN        Mmax=38KN.m梁的强度条件满足8、答案：利用压缩和弯曲的组合变形强度求解               9、答案：利用压杆稳定条件求解10、答案：利用压缩和弯曲的组合变形强度求解n11.解：（1）由静力平衡方程得：FA=F，MA=Fa，方向如图所示。（2）利用M，FS，q之间的关系分段作剪力图和弯矩图。（3）梁最大绝对值剪力在AB段内截面，大小为2F。梁最大绝对值弯矩在C截面，大小为2Fa。12.解：（1）由静力平衡方程得：  FA=F（↑），FB=3F（↑）。（2）利用M，FS，q之间的关系分段作剪力图和弯矩图。n（3）梁最大绝对值剪力在DB段内截面，大小为3F。梁最大弯矩绝对值在D截面，大小为3Fa。13.解：（1）由静力平衡方程得：  FA=F（↑），FB=3F（↑）。（2）利用M，FS，q之间的关系分段作剪力图和弯矩图。（3）梁最大绝对值剪力在DB段内截面，大小为3F。梁最大弯矩绝对值在D截面，大小为3Fa。n14.解：（1）由静力平衡方程得： FA=1.25qa（↑），FB=0.75qa（↑）。（2）利用M，FS，q之间的关系分段作剪力图和弯矩图。（3）梁最大绝对值剪力在CA段内截面，大小为qa。梁最大弯矩绝对值在A右截面，大小为qa2。n
