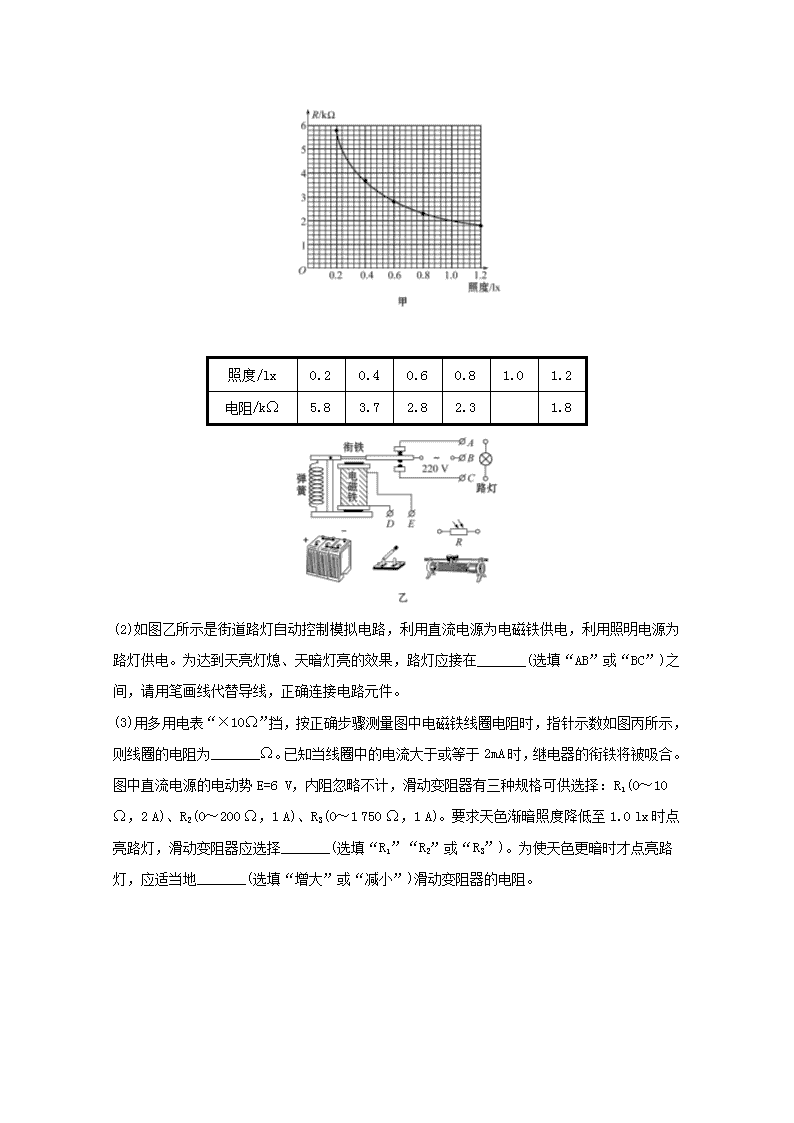

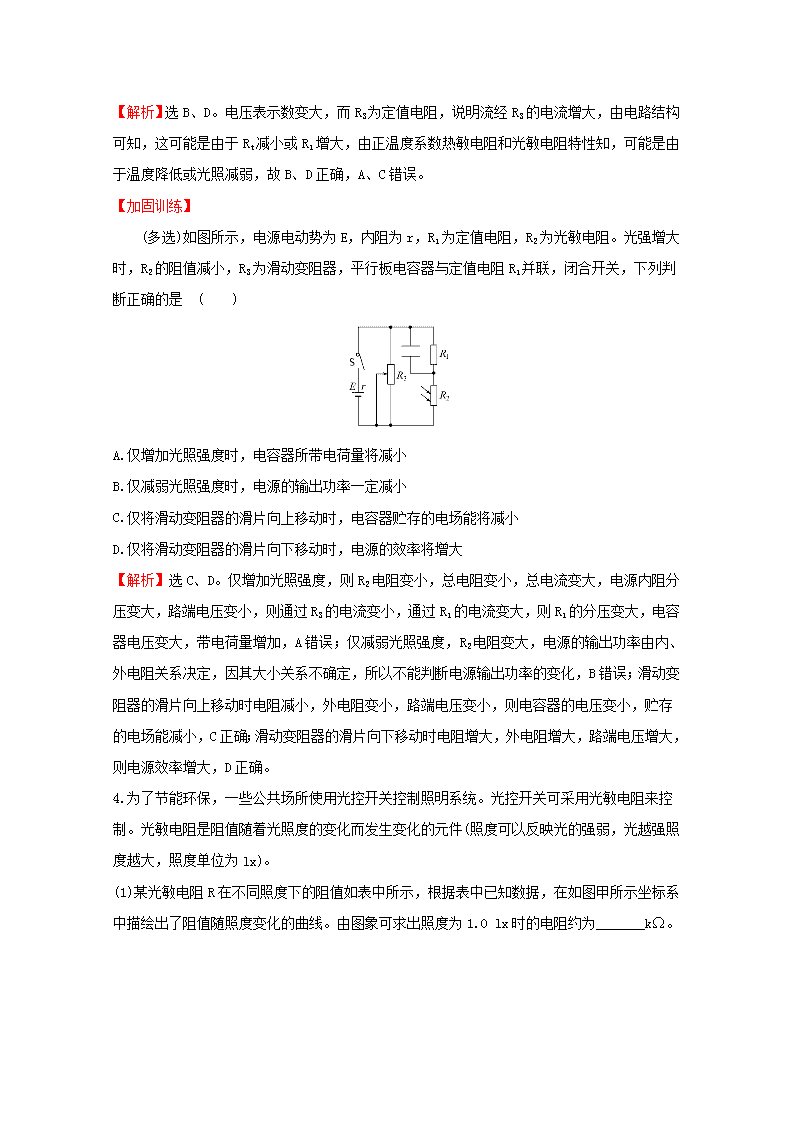

传感器的简单使用1.(多选)如图所示的电路中，当半导体材料做成的热敏电阻浸泡到热水中时，电流表示数增大，则说明(　　)A.热敏电阻在温度越高时，电阻越大B.热敏电阻在温度越高时，电阻越小C.半导体材料温度升高时，导电性能变差D.半导体材料温度升高时，导电性能变好【解析】选B、D。电流表的示数增大，说明电路中的电流增大，电阻减小，所以这个热敏电阻的电阻率是随温度的升高而降低的，其电阻率减小，电阻值在其他条件不变时减小，导电性能变好，故B、D正确。2.金属铂的电阻值随温度的变化而变化，图中可能表示金属铂电阻的U-I图线的是(　　)【解析】选B。金属铂的电阻随温度的升高而增大，其U-I图线上的点与坐标原点的连线的斜率逐渐增大，选项B正确。3.(多选)如图所示，Rt为正温度系数热敏电阻，R1为光敏电阻，R2和R3均为定值电阻，电源电动势为E，内阻为r，为理想电压表，现发现电压表示数增大，可能的原因是(　　)A.热敏电阻温度升高，其他条件不变B.热敏电阻温度降低，其他条件不变C.光照增强，其他条件不变D.光照减弱，其他条件不变n【解析】选B、D。电压表示数变大，而R3为定值电阻，说明流经R3的电流增大，由电路结构可知，这可能是由于Rt减小或R1增大，由正温度系数热敏电阻和光敏电阻特性知，可能是由于温度降低或光照减弱，故B、D正确，A、C错误。【加固训练】　　(多选)如图所示，电源电动势为E，内阻为r，R1为定值电阻，R2为光敏电阻。光强增大时，R2的阻值减小，R3为滑动变阻器，平行板电容器与定值电阻R1并联，闭合开关，下列判断正确的是(　　)A.仅增加光照强度时，电容器所带电荷量将减小B.仅减弱光照强度时，电源的输出功率一定减小C.仅将滑动变阻器的滑片向上移动时，电容器贮存的电场能将减小D.仅将滑动变阻器的滑片向下移动时，电源的效率将增大【解析】选C、D。仅增加光照强度，则R2电阻变小，总电阻变小，总电流变大，电源内阻分压变大，路端电压变小，则通过R3的电流变小，通过R1的电流变大，则R1的分压变大，电容器电压变大，带电荷量增加，A错误；仅减弱光照强度，R2电阻变大，电源的输出功率由内、外电阻关系决定，因其大小关系不确定，所以不能判断电源输出功率的变化，B错误；滑动变阻器的滑片向上移动时电阻减小，外电阻变小，路端电压变小，则电容器的电压变小，贮存的电场能减小，C正确；滑动变阻器的滑片向下移动时电阻增大，外电阻增大，路端电压增大，则电源效率增大，D正确。4.为了节能环保，一些公共场所使用光控开关控制照明系统。光控开关可采用光敏电阻来控制。光敏电阻是阻值随着光照度的变化而发生变化的元件(照度可以反映光的强弱，光越强照度越大，照度单位为lx)。(1)某光敏电阻R在不同照度下的阻值如表中所示，根据表中已知数据，在如图甲所示坐标系中描绘出了阻值随照度变化的曲线。由图象可求出照度为1.0lx时的电阻约为_______kΩ。 n照度/lx0.20.40.60.81.01.2电阻/kΩ5.83.72.82.31.8(2)如图乙所示是街道路灯自动控制模拟电路，利用直流电源为电磁铁供电，利用照明电源为路灯供电。为达到天亮灯熄、天暗灯亮的效果，路灯应接在_______(选填“AB”或“BC”)之间，请用笔画线代替导线，正确连接电路元件。 (3)用多用电表“×10Ω”挡，按正确步骤测量图中电磁铁线圈电阻时，指针示数如图丙所示，则线圈的电阻为_______Ω。已知当线圈中的电流大于或等于2mA时，继电器的衔铁将被吸合。图中直流电源的电动势E=6V，内阻忽略不计，滑动变阻器有三种规格可供选择：R1(0～10Ω，2A)、R2(0～200Ω，1A)、R3(0～1750Ω，1A)。要求天色渐暗照度降低至1.0lx时点亮路灯，滑动变阻器应选择_______(选填“R1”“R2”或“R3”)。为使天色更暗时才点亮路灯，应适当地_______(选填“增大”或“减小”)滑动变阻器的电阻。 n【解析】(1)由描点绘出的图象可以找出照度为1.0lx时光敏电阻的阻值为2.0kΩ。(2)电源与开关、滑动变阻器、光敏电阻和电磁铁串联起来。当受光照作用较强时，光敏电阻阻值较小，通过电磁铁的电流较大，对衔铁磁力增大，与下触点接通，此时应使路灯不亮，故路灯应接在AB之间。(3)多用电表读数为14，乘以倍率“×10”，故线圈电阻为140Ω。由闭合电路欧姆定律可知，电路总电阻达到3kΩ时，电路接通，故滑动变阻器电阻应与光敏电阻同一数量级，故滑动变阻器选择R3。天色更暗，光敏电阻阻值增大，为使路灯此时点亮，则滑动变阻器电阻应减小。答案：(1)2.0(误差允许范围内均对)(2)AB　接线图如图所示(3)140　R3　减小
