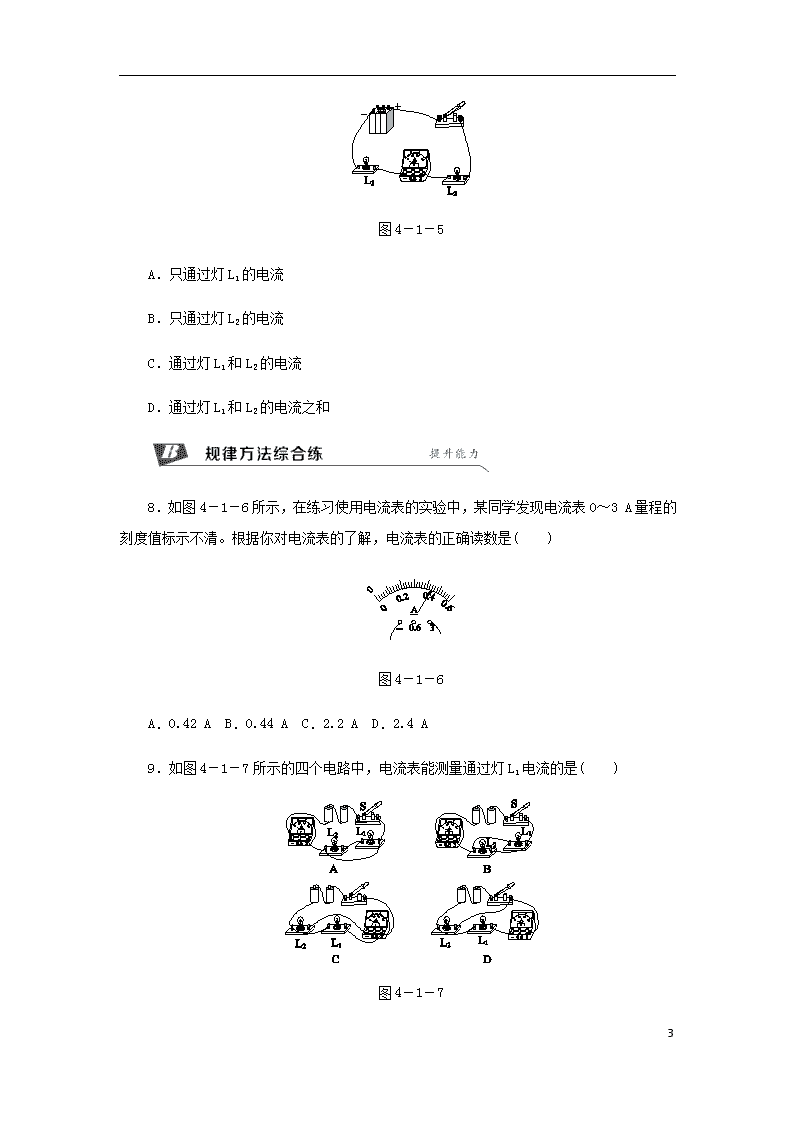

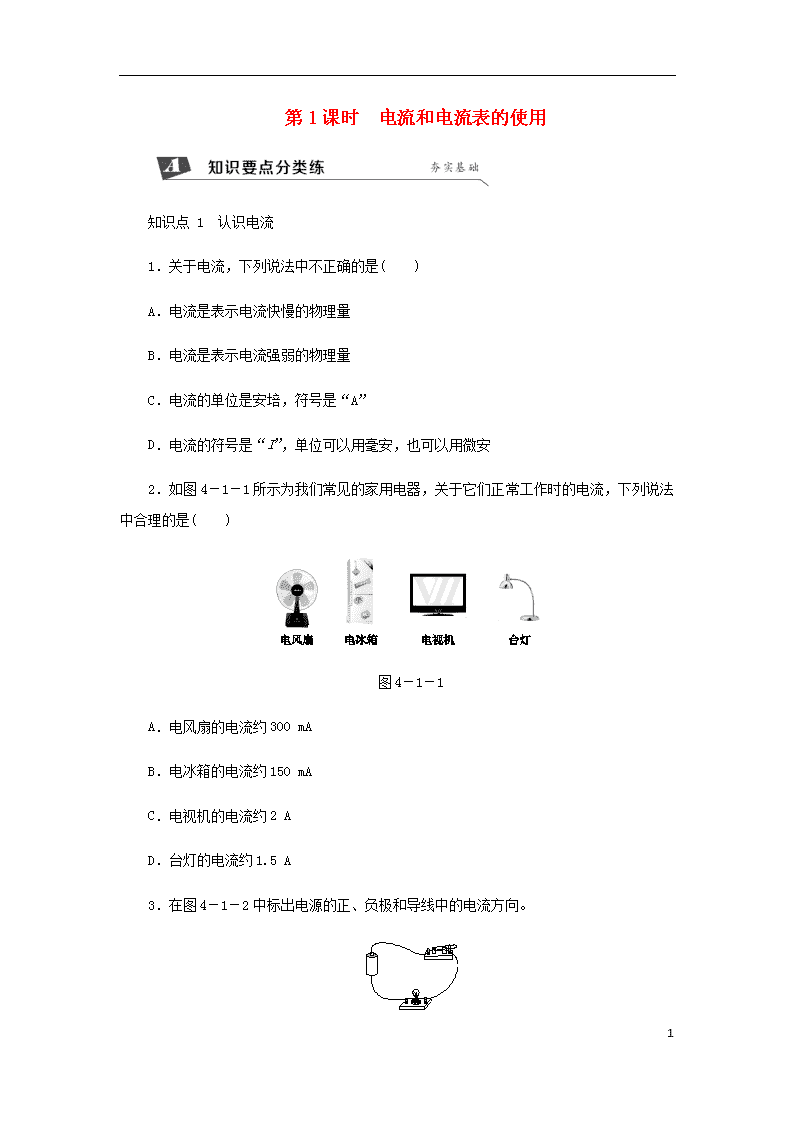

第1课时　电流和电流表的使用 知识点 1　认识电流 ‎1．关于电流，下列说法中不正确的是(　　)‎ A．电流是表示电流快慢的物理量 B．电流是表示电流强弱的物理量 C．电流的单位是安培，符号是“A”‎ D．电流的符号是“I”，单位可以用毫安，也可以用微安 ‎2．如图4－1－1所示为我们常见的家用电器，关于它们正常工作时的电流，下列说法中合理的是(　　)‎ 图4－1－1‎ A．电风扇的电流约300 mA B．电冰箱的电流约150 mA C．电视机的电流约‎2 A D．台灯的电流约‎1.5 A ‎3．在图4－1－2中标出电源的正、负极和导线中的电流方向。‎ 8‎ 图4－1－2‎ 知识点 2　电流表的使用 ‎4．如图4－1－3所示是实验室中常用的一种仪表的示意图。这是一个________表，此表的示数是________。‎ 图4－1－3‎ ‎5．(1)电流的测量工具是电流表，它在电路中的符号是________。‎ ‎(2)电流表的使用方法 ‎①实验前，检查指针是否对准____________。‎ ‎②电流表要________接入电路中。‎ ‎③使电流从电流表的________流入，从________流出，不允许把电流表直接连到____________。‎ ‎④测量前应先估计待测电流的大小，选择适当量程的电流表。如果不能估计电流大小，可以先用________进行快速试触。‎ ‎6．如图4－1－4所示，在下列四个电路图中，电流表的接法正确的是(　　)‎ 图4－1－4‎ ‎7．如图4－1－5所示，电流表测量的是(　　)‎ 8‎ 图4－1－5‎ A．只通过灯L1的电流 B．只通过灯L2的电流 C．通过灯L1和L2的电流 D．通过灯L1和L2的电流之和 ‎8．如图4－1－6所示，在练习使用电流表的实验中，某同学发现电流表0～‎3 A量程的刻度值标示不清。根据你对电流表的了解，电流表的正确读数是(　　)‎ 图4－1－6‎ A．‎0.42 A B．‎0.44 A C．‎2.2 A D．‎‎2.4 A ‎9．如图4－1－7所示的四个电路中，电流表能测量通过灯L1电流的是(　　)‎ 图4－1－7‎ 8‎ ‎10．如图4－1－8所示为刘刚同学测量电路中电流的电路图，S闭合时，电流表测量的是(　　)‎ 图4－1－8‎ A．干路中的电流 B．L1中的电流 C．L2中的电流 D．以上说法都不对 ‎11．如图4－1－9甲所示的电路，当开关S闭合后，电流表测量的是通过________(选填“电源”“L‎1”‎或“L‎2”‎)的电流。电流表的指针偏转如图乙所示，电流表的示数为________A。‎ ‎　　　‎ 图4－1－9‎ ‎12．某同学做使用电流表测量通过某一灯泡的电流的实验，闭合开关后，发现电流表的指针偏转到如图4－1－10所示的位置，于是他立即断开开关。则：(1)测量时产生这种现象的原因是：__________________________________________________________。‎ 图4－1－10‎ ‎(2)该同学为了完成实验，下一步应该采取的措施是：________________________________________________________________________。‎ 8‎ ‎13．根据图4－1－11所示实物图，在虚线框内画出它的电路图。‎ ‎　　　图4－1－11‎ ‎14．如图4－1－12甲所示是用电流表测量通过L2电流的电路图，请按电路图把图乙中的实物连接起来(通过L2的电流不超过‎0.6 A)。‎ 图4－1－12‎ ‎15．(1)手电筒闭合开关后不发光，写出灯泡不亮的两种可能原因。‎ ‎①________________________________________________________________________；‎ ‎②________________________________________________________________________。‎ ‎(2)甲、乙、丙、丁四位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度线处。当闭合开关试触时，发现电流表指针摆动分别出现了如图4－1－13甲、乙所示的两种情况，请分析他们在电流表的使用上分别存在什么问题。‎ 图4－1－13‎ ‎①甲的问题：___________________________________________________________；‎ ‎②乙的问题：___________________________________________________________。‎ 8‎ ‎16．2017·怀化图4－1－14中能直接测量通过灯L1电流的电路是(　　)‎ 图4－1－14‎ ‎17．2017·云南如图4－1－15所示，电流表的示数为________A。‎ 图4－1－15‎ 电流表读数口诀 一看接线柱，确定量程数；,二看每小格，明确分度值；,三看指针处，正视好读数 8‎ 详解详析 ‎1．A 2．A ‎3．如图所示 ‎4．电流　‎‎1.5 A ‎5．(1)‎ ‎(2)①零刻度线　②串联　③“＋”接线柱　“－”接线柱　电源两极上　④较大量程。‎ ‎6．A　7.C　8.C ‎9．D ‎10．C　[解析] 当S闭合时，电流有两条路径：电源正极→L1→S→电源负极；电源正极→L2→电流表→S→电源负极。由此可见，去掉电流表后，将会影响灯泡L2，因此电流表测量的是灯泡L2中的电流。‎ ‎11．L2　0.28‎ ‎12．(1)选用的量程太小 ‎(2)改换大量程 ‎13．如图所示 ‎14．如图所示 8‎ ‎15．(1)①小灯泡灯丝断了 ‎ ‎②电池供电不足(合理即可)‎ ‎(2)①电流表的“＋”“－”接线柱接反了　②所选量程太大了 ‎16．D ‎17．0.34‎ 8‎
