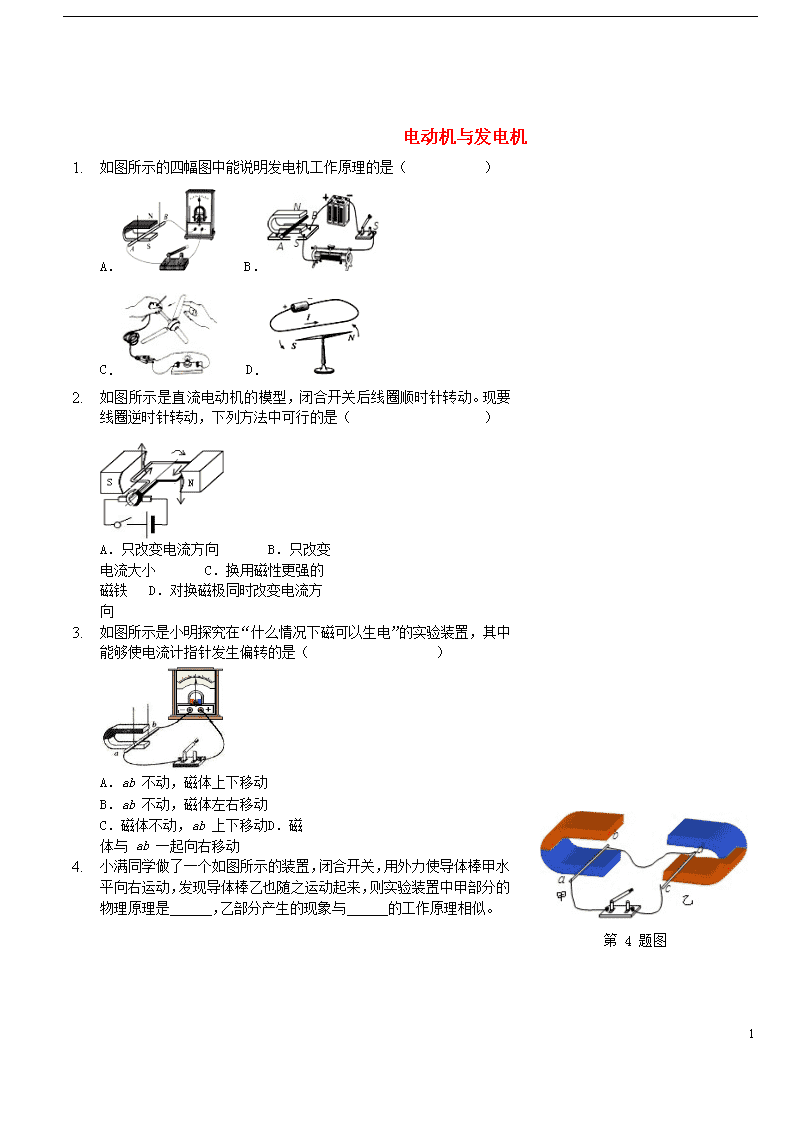

电动机与发电机 1. 如图所示的四幅图中能说明发电机工作原理的是（ ）‎ A． B．‎ C． D．‎ 2. 如图所示是直流电动机的模型，闭合开关后线圈顺时针转动。现要线圈逆时针转动，下列方法中可行的是（ ）‎ A．只改变电流方向 B．只改变电流大小 C．换用磁性更强的磁铁 D．对换磁极同时改变电流方向 3. 如图所示是小明探究在“什么情况下磁可以生电”的实验装置，其中能够使电流计指针发生偏转的是（ ）‎ 3‎ A．ab 不动，磁体上下移动 B．ab 不动，磁体左右移动 C．磁体不动，ab 上下移动D．磁体与 ab 一起向右移动 4. 小满同学做了一个如图所示的装置，闭合开关，用外力使导体棒甲水平向右运动，发现导体棒乙也随之运动起来，则实验装置中甲部分的物理原理是 ，乙部分产生的现象与 的工作原理相似。‎ ‎‎ 第 4 题图 3‎ 1. 在“探究感应电流的产生”的实验中，小颖同学的四次实验情况分别如图所示。‎ ‎（1）有同学说：“只要闭合电路中的一部分导体在磁场中运动，就会产生感应电流。”你认为他的说法对吗？‎ ‎ ，图 可支持你的结论。‎ ‎（2）为了探究感应电流的方向跟磁场方向和导体运动方向之间的关系。‎ A．根据图甲和图乙的实验现象可以得出的结论：‎ ‎ 。‎ B． 根据图乙和图丁的实验现象可以得出的结论：‎ ‎ 。‎ ‎（3）从能量的角度来分析，感应电流的产生过程是 能转化为电能。‎ 2. 现在电动自行车、电动汽车逐渐普及，它们都采用电动机来获得动力。某直流电动机的铭牌上标有“220V 5.5kW”，电动机线圈的电阻为 0.4Ω。‎ ‎（1）电动机的工作原理是 。‎ ‎（2）该电动机正常工作 1h，消耗多少电能？电动机线圈产生多少热量？‎ ‎（3）在工作过程中，电动机因故障卡住无法转动，很快就闻到焦糊味道，请你从能量转化角度解释这个现象。‎ 3‎ ‎【参考答案】‎ 1. A 2. A 3. B 4. 电磁感应原理 电动机 5. ‎（1）不对 丙 ‎（2）A．感应电流的方向与导体的运动方向有关 B．感应电流的方向与磁感线的方向有关 ‎（3）机械 6. ‎（1）通电导线在磁场中受到力的作用 ‎（2）5.5kW·h 9×105J ‎（3）线圈卡住无法转动，电能无法转化为机械能。消耗的电能全部转化为内能，因此产生大量的热，温度迅速升高。‎ 3‎
