九层框架住宅建筑设计毕业论文

九层框架住宅建筑设计毕业论文

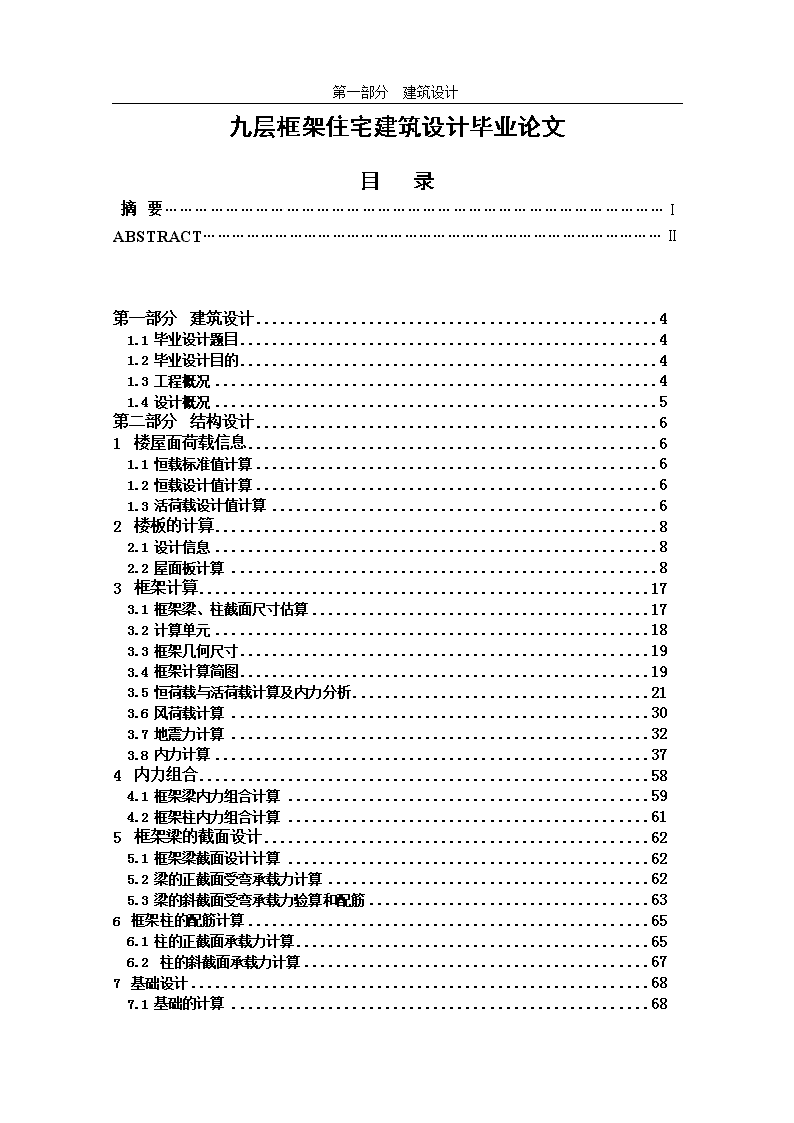

第一部分建筑设计九层框架住宅建筑设计毕业论文目录摘要………………………………………………………………………………………ⅠABSTRACT……………………………………………………………………………………Ⅱ第一部分建筑设计41.1毕业设计题目41.2毕业设计目的41.3工程概况41.4设计概况5第二部分结构设计61楼屋面荷载信息61.1恒载标准值计算61.2恒载设计值计算61.3活荷载设计值计算62楼板的计算82.1设计信息82.2屋面板计算83框架计算173.1框架梁、柱截面尺寸估算173.2计算单元183.3框架几何尺寸193.4框架计算简图193.5恒荷载与活荷载计算及内力分析213.6风荷载计算303.7地震力计算323.8内力计算374内力组合584.1框架梁内力组合计算594.2框架柱内力组合计算615框架梁的截面设计625.1框架梁截面设计计算625.2梁的正截面受弯承载力计算625.3梁的斜截面受弯承载力验算和配筋636框架柱的配筋计算656.1柱的正截面承载力计算656.2柱的斜截面承载力计算677基础设计687.1基础的计算68\n第一部分建筑设计7.2抗冲切验算697.3配筋计算708楼梯计算738.1板式楼梯结构计算748.2平台板设计758.3平台梁设计76第三部分施工组织设计781编制依据792工程概况803施工总体部署814施工准备工作825主要项目施工方法836资源需用量计划957质量保证体系及质量保证措施978冬期、雨期施工措施1039工期保证措施10410施工现场安全管理措施10511现场文明施工、降低成本和成品保护措施109结语110参考文献111致谢112\n第一部分建筑设计第一部分建筑设计1.1毕业设计题目惠民小区框架住宅楼A栋1.2毕业设计目的通过系统的项目设计，更加系统的复习大学里学校的知识。并且把工程地质、土力学地基基础、材料力学、结构力学、混凝土结构、结构抗震、施工技术、施工组织等课程知识综合运用。通过设计，熟悉设计的全过程，基本方法、步骤及相关设计规范的内容和应用，提高自身的综合素质和实际工作能力，为毕业后走上工作岗位打下坚实的基础。1.3工程概况该工程位于攀枝花市东区炳草岗,占地面积465.6m2,建筑面积4656m2.该住宅楼总体平面呈矩型，两单元，各单元长19.9m,宽11.7m,总高32.4m。底层层高为3.9m，2-9层层高均为3m,垂直交通各设有疏散楼梯，电梯一部。1.4设计概况1.4.1建设项目名称：攀枝花市炳草岗惠明小区A栋住宅楼1.4.2建设地点：攀枝花市东区炳草岗1.4.3设计资料：攀枝花市炳草岗惠民小区A栋住宅楼,主体为9层，底层层高为3.9m，2-9层层高均为3m,垂直交通设有两部疏散楼梯和两步电梯，，其各层楼的具体布置见图纸。地质水文资料：根据工程地质勘测报告，拟建场地地势平坦，表面为最深厚度1.2m左右的杂填土，承载力的特征值为60kPa,以下为最深1.7m左右的粉土层，承载力的特征值为120kPa，再下面中密砂卵砾石层，其承载力的特征值为250kPa。宜选择中密砂卵砾石层为基础的持力层。气象资料：全年主导风向：偏南风\n第一部分建筑设计夏季主导风向，常年降雨量为：350mm，时间是5—7月，基本风压为：0.4kN/m2（C类场地）抗震设防要求：抗震设防烈度7度（第二组），0.1g施工条件：由二级施工企业承担施工任务，技术力量、机械吊装设备都能满足要求。开竣工日期：自本年4月开工，总工期根据按定额工期的0.8倍考虑，雨季施工为7月1日至8月31日。\n第二部分结构设计第二部分结构设计1楼屋面荷载信息1.1恒载标准值计算（1）屋面防水层（刚性）30厚C25细石混凝土防水防水层（柔性）三毡四油铺小石子找平层：厚水泥砂浆找坡层：厚水泥石灰焦渣砂浆3‰找平保温层：厚矿渣水泥结构层：厚现浇钢筋混凝土板抹灰层：厚混合砂浆合计：（2）楼面小瓷砖地面厚水泥砂浆一道现浇钢筋混凝土板混合砂浆抹灰合计：1.2恒载设计值计算屋面：楼面：1.3活荷载设计值计算查荷载规范知活载标准值为：住宅：上人屋面：\n第二部分结构设计楼（屋）面活载设计值：上人屋面面活载设计值：\n第二部分结构设计2楼板的计算2.1设计信息根据建筑方案的结构布置以及指导老师的意见，在选择框架计算时，我选择3号轴线作为计算对象。要求根据建筑方案设计信息对3号轴线的各构件进行结构计算，求出内力、给出配筋信息,绘制施工图。2.2屋面板计算图2.1屋面板平面布置及分区2.2.1荷载计算查楼屋面荷载信息：弯矩计算：①计算各区格板跨内正弯矩，按恒载均布及活载棋盘式分布计算。取载：\n第二部分结构设计在作用下各支座视为固定支座，在作用下各支座视为简支支座。②求各区格中间支座最大负弯矩（绝对值）按恒载、活载均满布各区格板计算，则取荷载：计算简图及计算结果见表2.1。2.2.2屋面板的配筋计算设计信息：求得各跨内、支座出的最大弯矩，根据混凝土设计原理及双向板的受力特点进行配筋计算，由于各区格板均与梁整体连接，则各弯矩乘以折减系数0.8计算。计算结果见表2.2。设计几何信息：混凝土（）板厚h=100mm表2.3.1板内力计算,.区格AClx/ly3.6/4.5=0.83.0/3.9=0.77跨内计算简图u=0mx(0.0356×8.71+0.0561×1.4)×3.62=5.04kN.m/m(0.0286×8.71+0.0683×1.4)×32=3.00KN.M/mmy(0.0204×8.71+0.0334×1.4)×3.62=2.91KN.m/m(0.0138×8.71+0.0327×1.4)×32=1.50KN.m/mu=0.2mx(u)5.04+0.2×2.91=5.622KN.M/m3.00+0.2×1.5=3.3kN.mmy(u)2.91+5.04×0.2=3.918KN.M/m1.5+0.2×3.00=2.1kN.m支座计算简图mx'-0.0883×10.11×3.62=-11.57kN.m-0.0686×10.11×3.02=-6.24N.mmy'-0.0748×10.11×3.62=-9.80kN.m0.0563×10.11×3.02=-5.12kN.m\n第二部分结构设计区格BDlx/ly1.5/2.7=0.562.7/3.0=0.9跨内计算简图u=0mx(0.0398×8.71+0.0878×1.4)×1.52=1.01KN.M/m(0.0221×8.71+0.0456×1.4)×2.72=1.87Kn.mmy(0.0042×8.71+0.0236×1.4)×1.52=0.21KN.m/m(0.0165×8.71+0.0353×1.4)×2.72=1.4kN.mu=0.2mx(u)1.01+0.2×0.21=1.05kN.m1.87+0.2×1.41=2.15kN.mmy(u)0.21+0.2×1.01=0.41kN.m1.41+0.2×1.87=1.78kN.m支座计算简图mx'-0.872×10.11×1.52=-1.88kN.m-0.0588×10.11×2.72=-4.33my'-0.571×10.11×1,52=-1.30kN.m-0.0541×10.11×2.72=-3.99N.m区格EHlx/ly1.5/2.4=0.613.9/5.1=0.76跨内计算简图u=0mx(0.02380×8.71+0.0876×1.4)×1.52=1.01kN.m(0.0330×8.71+0.0581×1.4)×3.62=5.61KN.M/mmy(0.0070×8.71+0.0265×1.4)×1.52=2.17kN.m(0.0109×8.71+0.03306×1.4)×3.62=2.15KN.m/mu=0.2mx(u)1.01+0.2×0.26=1.062kN.m5.61+0.2×2.15=6.04kN.mmy(u)0.26+0.2×1.01=0.462kN.m2.15+0.2×5.6=3.272kN.m支座计算简图mx'-0.0800×10.11×1.52=-1.82kN.m-0.0748×10.11×3.92=-11.5kN.m\n第二部分结构设计my'-0.0571×10.11×1.52=-1.30kN.m0.0572×10.11×3.92=-8.8kN.m区格FLlx/ly3.6/5.1=0.711.4/2.2=0.554跨内计算简图u=0mx(0.0420×8.71+0.067×1.4)×3.62=5.95kN.m(0.0349×8.71+0.076×1.4)×2.12=1.81kN.mmy(0.0172×8.71+0.0313×1.4)×3.62=2.11kN.m(0.080×8.71+0.0246×1.4)×2.12=0.46kN.mu=0.2mx(u)5.95+0.2×2.11=6.372kN.m1.81+0.2×0.46=1.90kN.mmy(u)2.11+0.2×5.95=3.30kN.m0.46+0.2×1.81=0.82kN.m支座计算简图mx'-0.0980×10.11×3.62=12.84KN.M/m-0.0771×10.11×2.12=-3.44KN.M/mmy'0.0770×10.11×3.62=10.08KN.M/m-0.0571×10.11×2.12=-2.55KN.M/m区格RNlx/ly1.2/2.2=0.552.1/4.9=0.43(0.5)跨内计算简图u=0mx(0.0385×8.71+0.0878×1.4)×1.22=0.65KN.M/m(0.0400×8.71+0.0965×1.4)×2.12=2.13Kn.mmy(0.0056×8.71+0.0236×1.4)×1.22=0.11KN.m/m(0.0038×8.71+0.0174×1.4)×2.12=0.25kN.mu=0.2mx(u)0.65+0.2×0.11=0.67kN.m2.13+0.2×0.25=2.18kN.mmy(u)0.11+0.2×0.65=0.24kN.m0.25+0.2×2.13=0.68kN.m\n第二部分结构设计支座计算简图mx'-0.814×10.11×1.22=-1.19kN.m-0.0829×10.11×2.12=-3.70my'-0.571×10.11×1.52=-0.83kN.m-0.0520×10.11×2.12=-2.32N.m区格SKlx/ly1.5/2.2=0.681.8/2.1=0.85跨内计算简图u=0mx(0.0331×8.71+0.0710×1.4)×1.52=0.87kN.m(0.0246×8.71+0.0506×1.4)×1.82=0.92KN.M/mmy(0.0836×8.71+0.0281×1.4)×1.52=1.73kN.m(0.0156×8.71+0.0348×1.4)×1.82=0.60KN.m/mu=0.2mx(u)0.87+0.2×1.73=1.23kN.m0.92+0.2×0.6=1.04kN.mmy(u)1.73+0.2×0.87=1.90kN.m0.6+0.2×0.92=0.784kN.m支座计算简图mx'-0.0747×10.11×1.52=-1.70kN.m-0.0626×10.11×1.82=-2.05kN.mmy'-0.287×10.11×1.52=-0.65kN.m0.0551×10.11×1.82=-1.80kN.m区格Jlx/ly1.8/2.1=0.85跨内计算简图u=0mx(0.0289×8.71+0.0506×1.4)×1.82=0.95KN.M/mmy(0.0160×8.71+0.0348×1.4)\n第二部分结构设计×1.82=0.63KN.m/mu=0.2mx(u)0.95+0.2×0.63=1.08kN.mmy(u)0.63+0.2×0.95=0.82kN.m支座计算简图mx'-0.631×10.11×1.82=-2.17kN.mmy'-0.558×10.11×1.82=-1.92kN.m\n第二部分结构设计表2.2双向板的配筋计算截面选筋实配面积跨内A5.622159Φ8＠1501893.918182Φ8＠150189B1.0537Φ8＠2001410.4117Φ8＠200141C3.30116Φ8＠2001412.1084Φ8＠200141D2.1575Φ8＠2001411.7871Φ8＠200141E1.0637Φ8＠2001410.4618Φ8＠200141F6.372193Φ8＠1001893.3133Φ8＠100157H6.04189Φ8＠1001893.272132Φ8＠100157K1.0437Φ8＠2001410.78465Φ8＠200141L1.9067Φ8＠2001410.8233Φ8＠200141N2.1876Φ8＠2001410.6827Φ8＠200141J1.0837Φ8＠2001410.8217Φ8＠200141R0.6724Φ8＠2001410.2412Φ8＠200141S1.2343Φ8＠2001411.9076Φ8＠200141109\n第二部分结构设计续表2.2双向板的配筋计算截面选筋实配面积支座A-A-8.70305Φ8＠200335-7.32294Φ8＠200335A-B-8.29332Φ8＠200335A-J-4.20168Φ6＠200189B-B-7.87276Φ8＠200296B-A-8.29291Φ8＠200296B-C-6.50261Φ8＠200296C-B-4.04142Φ8＠100189C-D-4.73190Φ8＠100189C-L-4.94173Φ8＠100189D-C-4.73190Φ8＠100189D-E-2.89116Φ8＠100157D-N-3.85154Φ8＠200157D-D-4.33152Φ8＠200157E-E-1.7963Φ6＠200141E-P-1.3052Φ6＠200141F-F-9.54335Φ8＠200335F-G-6.87241Φ8＠200265F-J-5.17207Φ8＠100231F-H-9.55335Φ8＠200335H-H-7.75311Φ8＠200335H-F-9.55335Φ8＠200335109\n第二部分结构设计H-M-5.70229Φ8＠200251J-J-2.89101Φ6＠200141J-A-5.11205Φ8＠200231J-F-5.17207Φ8＠200231L-C-4.84194Φ8＠200207N-L-2.55102Φ8＠200141M-H-5.70229Φ8＠200251M-N-2.43397Φ10＠2004133框架计算3.1框架梁、柱截面尺寸估算3.1.1梁截面尺寸估算框架梁的截面尺寸应该根据承受竖向荷载的大小、梁的跨度、框架的问题、是否考虑抗震设防要求以及选用的混凝土材料强度等诸多因素综合考虑确定。一般情况下，框架梁的截面尺寸可按下列公式计算：式中：—梁的计算跨度；—梁的截面高度；—梁的截面宽度；且应满足梁净跨与截面高度之比不宜小于4，梁的截面宽度不宜小于200mm。横向框架梁，取，故横向框架梁的截面尺寸取为纵向外框架梁，取，109\n第二部分结构设计故纵向外框架梁的截面尺寸为纵向内框架梁两单元1—3轴线、7—9轴线；10—12轴线、16—18轴线截面尺寸为，其余内框架梁截面尺寸均为。3.1.2柱截面尺寸估算框架柱截面一般都采用矩形或方形截面，在高层建筑中，框架柱的截面尺寸可按下式计算：式中：—柱中轴向力；—柱截面高度；—柱截面宽度；—柱支承的楼面荷载面积上的竖向荷载产生的轴向力设计值，求时，可近似将楼面版沿柱轴线之间的中线划分，恒载和活荷载的分项系数均取1.25或近似去12~14进行计算。现取，kN.取N=15KN.柱混凝土强度等级去C35，。因此=898取截面尺寸650mm×650mm3.2计算单元根据指导老师的意见，选择第10号轴线作为代表框架进行手算设计。设计资料：建筑设计信息。取相邻两个柱距的各1/2宽作为计算单元，如图3.1中阴影所示。109\n第二部分结构设计图3.1框架平面布置及计算单元简图3.3框架几何尺寸109\n第二部分结构设计3.4框架计算简图3．4．1竖向荷载作用下按刚性方案设计，水平荷载作用下按弹性方案设计（1）相对线刚度计算柱线惯性矩：底层柱线刚度：其余层柱线刚度：250mm600mm梁的惯性矩：250mm600mm梁的线刚度：U令，则其余各杆件的相对线刚度为：采用分层法计算时除底层外，其余各层柱的线刚度应乘以0.9的修正系数，且其传递系数由1/2改为1/3.框架梁柱的相对线刚度如图3.3所示，作为计算各节点杆端弯矩分配系数的依据。109\n第二部分结构设计图3.3框架计算简图3.5恒荷载与活荷载计算及内力分析3.5.1楼、屋面荷载计算屋面恒载（标准值）：6.09楼面恒载（标准值）：3.62楼、屋面板自重传给框架如图3.4所示。109\n第二部分结构设计图3.4屋面板传力简图109\n第二部分结构设计图3.4楼面板传力简图3.5.2构件自重横向框架梁：bh=300600梁自重：抹灰层：10mm厚混合砂浆0.27合计：3.87纵向框架梁：bh=250500梁自重：抹灰层：10mm厚混合砂浆0.27合计：2.65基础梁：bh=250400梁自重：柱：bh=60060柱自重：抹灰层：10mm厚混合砂浆0.41合计：2.659.41109\n第二部分结构设计墙：390240190墙自重：底层：3.90.248=7.49标准层：3.00.248=5.76女儿墙自重：0.24m191.2m=5.473.5.2竖向荷载下框架受荷总图A-C轴间框架梁屋面板传荷载：板传至梁上的三角形或梯形荷载，为简化计算近似按规范等效为均布荷载，荷载的传递示意图简图3.4。恒载：活载：楼面板传荷载：恒载：活载：梁自重：3.87墙自重：5.76A-C框架梁均布荷载为：屋面梁：恒载=梁自重+板传荷载=3.87+17.42=21.29活载=板传荷载=5.72楼面梁：恒载=梁自重+板传荷载+墙荷载=3.87+10.37+5.76=20.00活载=板传荷载=5.72A-D轴间框架梁屋面板传荷载：(1)均布荷载:恒载：109\n第二部分结构设计活载：集中荷载F1恒载:等效为均布荷载为：，;活载：等效为均布荷载为：，;楼面板传荷载恒载：活载：集中荷载F1恒载:等效为均布荷载为：，;活载：等效为均布荷载为：，;A—E轴间框架梁屋面板传荷载：恒载：活载：集中荷载F2恒载:等效为均布荷载：，;活载：等效为均布荷载为：，;109\n第二部分结构设计楼面板传荷载：恒载：活载：集中荷载F2恒载:等效为均布荷载，;活载：等效为均布荷载为：，;C-D轴间框架梁均布荷载为：屋面梁：恒载=梁自重+板传荷载+集中荷载F1等效均荷+集中荷载F2等效均荷=3.87+7.99+4.48+2.67=19.01活载=板传荷载+集中荷载F1等效均荷+集中荷载F2等效均荷=2.63+1.16+0.88=4.67楼面梁：恒载=梁自重+板传荷载+墙自重+集中荷载F1等效均荷+集中荷载F2等效均荷=3.87+4.75+5.76+2.72+1.59=18.69活载=板传荷载+集中荷载F1等效均荷+集中荷载F2等效均荷=2.63+1.16+0.88=4.67D-E轴间框架梁均布荷载为：屋面梁：恒载=梁自重+板传荷载+集中荷载F1等效均荷+集中荷载F2等效均荷=3.87+13.52+1.16+2.67=21.22活载=板传荷载+集中荷载F1等效均荷+集中荷载F2等效均荷=4.45+1.16+0.88=6.49楼面梁：恒载=梁自重+板传荷载+墙自重+集中荷载F1等效均荷+集中荷载F2等效均荷=3.87+8.05+5.76+2.14+1.59=17.1活载=板传荷载+集中荷载F1等效均荷+集中荷载F2等效均荷=4.45+1.16+0.88=6.49A轴柱纵向集中荷载的计算顶层柱女儿墙自重（做法：墙高1100mm，100mm的混凝土压顶）：109\n第二部分结构设计q=天沟自重：顶层柱恒载=女儿墙及天沟自重+梁自重+板传荷载=）顶层柱活载=板传荷载=标准层柱恒载=墙自重+梁自重+板传荷载=标准层柱活载=板传荷载=基础顶面恒载=底层墙自重+基础梁自重=C轴柱纵向集中荷载的计算A—F框架梁最终等效后的均布荷载为：屋顶均布荷载=10.3，楼面均布荷载=11.25恒载：顶层柱集中荷载=标准层集中荷载=活载：顶层柱集中荷载=标准层集中荷载=基础顶面恒载=底层墙自重+基础梁自=F轴柱纵向集中荷载的计算B—F框架梁最终等效后的均布荷载为：屋顶均布荷载=10.3，楼面均布荷载=11.25恒载：顶层柱集中荷载=标准层集中荷载=活载：顶层柱集中荷载=标准层集中荷载=基础顶面恒载=底层墙自重+基础梁自重=将各种恒载和活载分别等效为等效恒载与等效活载，其分布图见一下两图：109\n第二部分结构设计图3.5等效恒载分布图（KN/M）图3.6等效活载分布图（KN/M）框架中各层恒载作用分布图如图3.7所示109\n第二部分结构设计图3.7竖向受荷总图图109\n第二部分结构设计3.6风荷载计算为了简化计算，作用在外墙面上的风荷载可近似用作用在屋面梁和楼面梁处的等效集中荷载替代。作用在屋面梁和楼面梁节点处的集中荷载标准值：式中---基本风压，=---风压高度变化系数---风荷载体型系数---风振系数，基本周期对于钢筋混凝土框架结构可用=0.0810=0.8s（n是建筑层数）估算，大约为0.64s>0.25s，应考虑风压脉动对结构发生顺风向风振的影响，---下层柱高---上层柱高，对顶层为女儿墙高度的2倍B---迎风面的宽度，B=3.0m=1.30,=0.48,按振型去。计算过程见表3.1表3.1集中风荷载标准值离地高度z/m()mm30.851.301.4131.30.43310.3227.851.121.4181.30.4337.5723.850.951.4471.30.4336.6620.850.821.3651.30.4335.8317.850.761.3201.30.4335.4914.850.741.2451.30.4335.1711.850.741.1601.30.4334.828.850.741.0841.30.4334.505.850.741.0341.30.45.8534.943.5.4风荷载作用下的位移验算(1)侧移刚度D见表3.2和表3.3.109\n第二部分结构设计表3.2横向2-10层D值的计算构件名称A轴柱0.590.22832803C轴柱1.050.34449573F轴柱0.450.18426449=32803+49573+26449=108825表3.3横向2-10层D值的计算构件名称A轴柱0.770.45830023C轴柱1.360.55436250F轴柱0.590.42127559=30023+36250+27559=93832(2)风荷载作用下框架侧移计算水平荷载作用下框架的层间侧移可按下式计算式中：——第j层的总剪力——第j层所有柱的抗侧刚度之和——第j层的层间侧移框架在风荷载作用下侧移的计算见表3.4109\n第二部分结构设计表3.4风荷载作用下侧移计算层次/kN/kN(kN/m)/m/h910.3221.851088250.000200.0000787.5729.421088250.000270.0000976.6636.081088250.000330.0001165.8341.911088250.000390.0001355.4947.401088250.000440.0001545.1752.571088250.000480.0001634.8257.391088250.000520.0001724.5061.891088250.000570.0001914.4966.83938320.000710.00095侧移验算：层间侧移最大值：0.00095<1/550=0.00182（满足要求）3.7地震力计算各层重力荷载标准值九层：八至二层：一层：，，，故因为，所以顶部附加地震作用系数为：109\n第二部分结构设计109\n第二部分结构设计109\n第二部分结构设计图3.8水平地震作用109\n第二部分结构设计图3.9层间剪力图（1）侧移刚度见表3.2和3.3风荷载作用下框架侧移计算109\n第二部分结构设计水平荷载作用下框架的层间侧移可按下式计算式中：——第j层的总剪力——第j层所有柱的抗侧刚度之和——第j层的层间侧移框架在风荷载作用下侧移的计算见表3.5表3.5水平地震作用下框架侧移计算层次/kN/kN(kN/m)/m/h917.429.81088250.000270.00009815.545.31088250.000420.00014713.759.01088250.000540.00018611.870.81088250.000650.0002259.980.71088250.000740.0002548.088.71088250.000820.0002736.294.91088250.000870.0002924.399.21088250.000910.0003012.1101.3938320.000110.00028侧移验算：层间侧移最大值：0.00028<1/550=0.00182（满足要求）3.8内力计算为简化计算，考虑如下几种单独受荷情况：（1）恒载作用；（2）活载作用；（3）风荷载作用；（4）地震作用；对于（1）（2）两种情况，框架在竖向荷载作用下，采用分层法计算。对于（3）（4）两种情况，框架在水平荷载作用下，采用D值法计算。3.8.1恒载作用的内力计算109\n第二部分结构设计图3.10恒载分层法底层弯矩分配图图3.11恒载分层法标准层标准层弯矩分配图109\n第二部分结构设计图3.12恒载分层法底层弯矩分配图109\n第二部分结构设计图3.13恒载弯矩图（KN/M）109\n第二部分结构设计图3.14恒载剪力图（KN）109\n第二部分结构设计图3.15恒载轴力图（KN）109\n第二部分结构设计3.8.2活载作用下的内力计算图3.16活载分层法顶层弯矩分配图图3.17活载分层法标准层弯矩分配图109\n第二部分结构设计图3.18活载分层法底层弯矩分配图109\n第二部分结构设计图3.19活载弯矩图（KN/M）109\n第二部分结构设计图3.20活载剪力图（KN）109\n第二部分结构设计图3.21活载轴力图（KN）3.8.3风荷载作用下的内力计算框架在风荷载（从左向右吹）作用下的内力用D值法（改进的反弯点法）进行计算。其步骤为：109\n第二部分结构设计（1）求各柱反弯点处的剪力值；（2）求各柱反弯点高度；（3）求各柱的杆端弯矩及梁端弯矩；（4）求各柱的轴力和梁剪力。第i层第m柱所分配的剪力为：见表3.1框架柱反弯点位置，，计算结果如表3.6—3.8。表3.6A轴框架柱反弯点位置层号h/myh/m930.590.350000.351.05830.590.400000.401.20730.590.400000.401.20630.590.450000.451.35530.590.450000.451.35430.590.450000.451.35330.590.4600000.461.38230.590.5000-0.0250.4751.4313.90.770.670-0.007500.6632.58表3.7C轴框架柱反弯点位置层号h/myh/m931.050.400000.401.20831.050.450000.451.35731.050.450000.451.35631.050.450000.451.35531.050.500000.501.50431.050.500000.501.50331.050.5000000.501.50231.050.5000-0.0160.4841.4513.91.360.650-0.004800.6452.52表3.8F轴框架柱反弯点位置层号h/myh/m930.450.3250000.3250.975830.450.3750000.3751.125730.450.4000000.401.20630.450.4250000.4251.275530.450.450000.451.35430.450.450000.451.35330.450.4500000.451.35230.590.5500-0.0250.5251.57513.91.360.700-0.007500.6932.70框架各柱的杆端弯矩、梁端弯矩按下式计算，计算过程如表3.9—3.11所示。109\n第二部分结构设计柱端中柱处的梁边柱处的梁表3.9风荷载作用下A轴框架柱剪力和梁端弯矩的计算层kN()()/kNyhm()()()921.85108825328030.306.581.0512.836.9115.53829.42108825328030.305.861.2015.9510.6322.54736.08108825328030.3010.851.2019.5513.0330.84641.91108825328030.3012.611.3520.8117.0233.84547.40108825328030.3014.271.3523.5519.2640.57452.57108825328030.3015.821.3526.1021.3745.36357.39108825328030.3017.271.3827.9823.8349.35261.89108825328030.3018.631.4329.3426.6453.17166.8393832300230.3221.392.5828.3651.9155.00表3.10风荷载作用下C轴框架柱剪力和梁端弯矩的计算层kN()()/kNyhm()()()()921.85108825495730.469.961.2017.9311.9513.3010.15829.42108825495730.4613.421.3522.1418.1219.3314.76736.08108825495730.4616.451.3527.1422.2125.6619.60641.91108825495730.4619.111.3531.5325.8030.4723.27547.40108825495730.4621.611.5032.4232.4233.0125.21452.57108825495730.4623.971.5035.9635.9638.7729.61357.39108825495730.4626.171.5039.2639.2642.6532.57261.89108825495730.4628.221.4543.6840.9247.0335.91166.8393832362500.3925.802.5035.7276.1843.3533.19表3.11风荷载作用下F轴框架柱剪力和梁端弯矩的计算层kN()()/kNyhm()()()921.85108825364490.245.310.9810.755.1812.64829.42108825364490.247.151.1313.418.0418.59736.08108825364490.248.711.2015.7910.4523.83641.91108825364490.2410.181.2317.5612.9828.01109\n第二部分结构设计547.40108825364490.2411.521.3519.0115.5532.07452.57108825364490.2412.771.3521.0717.2436.62357.39108825364490.2413.951.3523.0218.8340.26261.89108825364490.2415.041.5821.4323.6940.26166.8393832275590.2919.652.7023.7653.0647.45框架柱轴力与梁端剪力的计算结果见表3.12。表3.12风荷载作用下框架柱轴力与梁端剪力层梁端剪力/kN柱轴力/kNAC跨CF跨A轴C轴F轴-95.653.45-8.302.203.255.0588.275.05-16.573.226.4710.10710.956.58-27.524.3710.8416.68612.617.77-41.134.8415.6824.45514.438.68-54.565.7521.4333.13416.5010.03-71.066.4727.9043.16318.0411.03-89.107.0141.9254.19219.7611.54-108.868.2250.1465.73119.2812.22-128.147.0657.2077.95风荷载作用下内力图：109\n第二部分结构设计图3.22风荷载作用下弯矩图（KN/M）109\n第二部分结构设计图3.23风荷载作用下剪力图（KN）109\n第二部分结构设计图3.24风荷载作用下轴力图109\n第二部分结构设计3.8.4水平地震作用下的内力计算水平地震作用下的内力计算方法与风荷载作用下的内力计算方法相同，各轴框架柱反弯点位置计算均同风荷载。表3.13水平地震作用下A轴框架柱剪力和梁端弯矩的计算层kN()()/kNyhm()()()929.8108825328030.308.941.0517.439.3926.05845.3108825328030.3013.591.2024.4616.3133.85759.0108825328030.3017.701.2031.8621.2448.17670.8108825328030.3021.241.3538.2328.6759.47580.7108825328030.3024.211.3539.9532.6868.62488.7108825328030.3026.611.3543.9135.9276.59394.9108825328030.3028.471.3846.1239.2982.04299.2108825328030.3029.761.4346.8742.5686.161101.393832300230.3230.392.5840.3078.4182.86表3.14水平地震作用下C轴框架柱剪力和梁端弯矩的计算层kN()()/kNyhm()()()()929.8108825495730.4613.591.2024.4616.3123.8118.19845.3108825495730.4620.661.3530.0927.8926.3120.10759.0108825495730.4626.901.3544.3936.3240.9831.30670.8108825495730.4632.281.3553.2643.5850.7938.79580.7108825495730.4636.801.5055.2055.2056.0042.77488.7108825495730.4640.441.5060.6660.6665.6950.17394.9108825495730.4643.271.5064.9164.9171.2054.37299.2108825495730.4645.241.4570.5765.6076.8258.661101.393832362500.3946.192.5063.95115.4873.4556.10表3.15水平地震作用下F轴框架柱剪力和梁端弯矩的计算层kN()()/kNyhm()()()929.8108825364490.247.240.9814.667.0620.68845.3108825364490.2411.011.1320.6412.3827.7759.0108825364490.2414.341.2025.8117.2138.19670.8108825364490.2417.201.2329.6721.9346.88580.7108825364490.2419.611.3532.3626.4754.29488.7108825364490.2421.551.3535.5629.0962.03394.9108825364490.2423.061.3538.0531.1367.14299.2108825364490.2424.111.5834.3637.9765.49109\n第二部分结构设计1101.393832275590.2924.622.7029.7666.4767.73框架柱轴力与梁端剪力的计算结果见表3.16。表3.16水平地震作用下框架柱轴力与梁端剪力层梁端剪力/kN柱轴力/kNAC跨CF跨A轴C轴F轴-99.785.89-18.213.897.0411.17810.627.24-28.833.3810.4218.41717.4810.53-46.316.9517.3728.94620.0512.98-66.367.0724.4441.92521.4514.71-87.816.7431.1856.63427.9017.00-115.7110.9042.0873.63330.0518.42-145.7611.6353.7192.05231.9618.81-177.7213.1566.86110.86130.6518.76-208.3711.8978.75129.62地震作用下的内力图：109\n第二部分结构设计图3.25水平地震作用下弯矩图（KN/M）109\n第二部分结构设计3.26水平地震作用下剪力图（KN）109\n第二部分结构设计3.27水平地震作用下轴力图（KN）109\n第二部分结构设计4内力组合各种荷载情况下的框架内力求得后，根据最不利又是可能的原则进行内力组合。当考虑结构塑性内力重分布的有利影响时，应在内力组合之前对竖向荷载作用下的内力进行调幅。控制值调幅系数为：梁端弯矩：0.85；跨中弯矩：1.2；梁、柱剪力：1.2；底层柱弯矩：1.25由于构件控制截面的内力值应取自支座边缘处，为此，进行组合前，应先计算各控制截面处的（支座边缘处的）内力值。柱上端控制截面在上层的梁底，柱下端控制截面在下层的梁顶。按轴线计算简图算得的柱端内力值，宜换算到控制截面处的值。为了简化计算，也可采用轴线处内力值，这样算得的钢筋用量比需要的钢筋用量略微多一点。现采用轴线处内力值进行组合。各内力组合见表4.1-4.3109\n第二部分结构设计4.1框架梁内力组合计算109\n第二部分结构设计109\n第二部分结构设计4.2框架柱内力组合计算框架柱承担本榀框架梁传来的轴力及纵向框架梁传来的轴力。109第二部分结构设计109\n第二部分结构设计5框架梁的截面设计5.1框架梁截面设计计算根据内力组合，以底层框架梁A1C1加以配筋计算。梁控制截面内力设计值，利用受弯构件正截面承载力和斜截面承载力计算公式，计算出所需纵向钢筋及箍筋。混凝土强度等级采用C30，。钢筋采用HRB335，，,截面。计算跨度：对于多跨连续梁：边跨：=4.925m=4925mm，且中间跨：，且。采用单筋矩形截面公式，保护层厚度取，则梁有效高度。5.2梁的正截面受弯承载力计算由内力组合表可知:纵向主梁最不利内力在支座和跨中，支座的弯矩为。因为板与梁是整体现浇，因此按照T形截面计算。T形截面受弯构件正截面承载力计算时，翼缘计算宽度取三者中的最小值。按计算跨度考虑：；按梁净距考虑：；按翼缘高度考虑：，不受翼缘限制，所以，翼缘计算宽度。109\n第二部分结构设计判断T形截面梁的类型：根据上式结果可以判断该梁属第一类T形截面类型，同时该榀框架中所有纵向主梁均属第一类T形截面。配筋率：。选配钢筋4f18,实配钢筋。满足规范要求底层梁跨中：配筋率：选配钢筋4f12，实配钢筋（满足规范要求）5.3梁的斜截面受弯承载力验算和配筋（1）、验算梁截面尺寸是否满足要求109\n第二部分结构设计满足要求。（3）判断是否需要按计算配置箍筋e故可按构造配置箍筋，选配双肢箍筋f8@250109\n第二部分结构设计6框架柱的配筋计算6.1柱的正截面承载力计算根据内力组合，选取第一层C轴线上的柱进行计算和配筋：柱的配筋采用对称式（以利于不同方向的地震作用），为便于施工，柱子纵向钢筋绑扎接头，应避开箍筋加密区。搭接、锚固及截断见混凝土结构施工整体平面整体表示方法制图规则和构造详图：03G101—1。柱截面尺寸为，，。（1）确定钢筋和混凝土的材料强度及几何参数采用混凝土，，，采用级钢筋，，，，。查柱组合表可以知：C轴线柱，。（2）判断大小偏心受压原始偏心距附加偏心距，取初始偏心距，应考虑偏心距增大系数。取取109\n第二部分结构设计按对称配筋考虑，计算N=3581.15kN>=2666.24kN且符合小偏心受压的情况，按小偏心受压情况计算。求钢筋截面面积：最后选用828,4926对构件进行平面外轴心受压验算，此时全部钢筋受压，即。查规范得，。满足要求。109\n第二部分结构设计6.2柱的斜截面承载力计算《GB50010-2002混凝土结构设计规范》规定对矩形截面框架柱的截面必须满足：，此外，当满足时，可不进行斜截面抗剪承载力计算，而仅需按普通箍筋的轴心受压构件的规定配置构造箍筋。柱上端弯矩设计值为，柱底的弯矩设计值为，框架柱的剪力设计值为：,轴力设计值为：。满足要求。剪跨比：所以，则所以只需按照构造要求配置箍筋，箍筋为复式箍四肢，在刚性地面上下各500范围内箍筋加密，为。框架柱的裂缝宽度：因，根据《GB50010-2002混凝土结构设计规范》的要求，可不必进行验算。109\n第二部分结构设计7基础设计7.1基础的计算计算C柱下基础，基础采用钢筋混凝土独立基础，基础底面标高。作用在柱底的荷载效应基本组合设计值：材料选用C30混凝土，，HPB235级钢筋，柱子截面尺寸。7.1.1地基承载力特征值由于地基持力层土选在中密砂卵砺石层，因此采用方法对地基进行处理，处理后承载力特征值，查表可知承载力修正系数：。持力层承载力特征值,（先不考虑对地基宽度进行修正）：（d按室外地面算起）7.1.2初步选择基底尺寸计算基础和回填土重时的基础埋深。。初步选择基础底面尺寸不需要再对进行修正。7.1.3验算持力层承载力基础和回填土重：偏心距：109\n第二部分结构设计基底最大压力：。最后确定该柱基础底面尺寸，长，宽。7.1.4计算基底净反力偏心距：基础边缘处的最大和最小净反力：7.2抗冲切验算7.2.1柱边基础截面抗冲切验算，初步选择基础高度，从下至上分两个台阶。（有垫层）。。因偏心受压，。冲切力：抗冲切力：7.2.2变阶处抗冲切验算。109\n第二部分结构设计冲切力：。抗冲切力：满足要求。7.3配筋计算由于基础为方形长边与短边相等，因此计算一个方向即可。Ⅰ-Ⅰ截面（柱边）柱边净反力：悬背部分净反力平均值：弯矩：Ⅱ-Ⅱ截面（变阶处）柱边净反力：弯矩：比较和，应该按配筋，实际配筋，。109\n第二部分结构设计基础的具体配筋见7.1图：图7.1基础C配筋图109\n第二部分结构设计8楼梯计算8.1板式楼梯结构计算图8.4标准层楼梯109\n第二部分结构设计8.1.1结构示意图：8.1.2基本资料：（1）.依据规范：《建筑结构荷载规范》（GB50009－2001）《混凝土结构设计规范》（GB50010－2002）（2）.几何参数：楼梯净跨:L1=2400mm楼梯高度:H=1500mm梯板厚:t=100mm踏步数:n=9(阶)上平台楼梯梁宽度:b1=200mm下平台楼梯梁宽度:b2=200mm（3）．荷载标准值：可变荷载：q=2.50kN/m2面层荷载：qm=1.70kN/m2栏杆荷载：qf=0.20kN/m（4）．材料信息：混凝土强度等级:C30fc=14.30N/mm2ft=1.43N/mm2Rc=25.0kN/m3钢筋强度等级:HPB235fy=210.00N/mm2抹灰厚度：c=20.0mmRs=20kN/m3梯段板纵筋合力点至近边距离：as=20mm支座负筋系数：α=0.258.1.3计算过程：（1）．楼梯几何参数：109\n第二部分结构设计踏步高度：h=0.1667m踏步宽度：b=0.3000m计算跨度：L0=L1＋(b1＋b2)/2=2.40＋(0.20＋0.20)/2=2.60m梯段板与水平方向夹角余弦值：cosα=0.874（2）．荷载计算(取B=1m宽板带)：梯段板：面层：gkm=(B＋B·h/b)qm=(1＋1×0.17/0.30)×1.70=2.64kN/m自重：gkt=Rc·B·(t/cosα＋h/2)=25×1×(0.10/0.87＋0.17/2)=4.94kN/m抹灰：gks=RS·B·c/cosα=20×1×0.02/0.87=0.46kN/m恒荷标准值：Pk=gkm＋gkt＋gks＋qf=2.64＋4.94＋0.46＋0.20=8.25kN/m恒荷控制：Pn(G)=1.35gk＋1.4·0.7·B·q=1.35×8.25＋1.4×0.7×1×2.50=13.58kN/m活荷控制：Pn(L)=1.2gk＋1.4·B·q=1.2×8.25＋1.4×1×2.50=13.39kN/m荷载设计值：Pn=max{Pn(G),Pn(L)}=13.58kN/m（3）．正截面受弯承载力计算：左端支座反力:Rl=17.66kN右端支座反力:Rr=17.66kN最大弯矩截面距左支座的距离:Lmax=1.30m最大弯矩截面距左边弯折处的距离:x=1.30mMmax=Rl·Lmax－Pn·x2/2=17.66×1.30－13.58×1.302/2=11.48kN·m相对受压区高度：ζ=0.134429配筋率：ρ=0.009154纵筋(1号)计算面积：As=732.32mm2支座负筋(2、3号)计算面积：As'=αAs=0.25×732.32=183.08mm28.1.4计算结果：(为每米宽板带的配筋)（1）．1号钢筋计算结果(跨中)计算面积As:732.32mm2采用方案：d10@180实配面积：785.40mm2（2）．2/3号钢筋计算结果(支座)计算面积As':183.08mm采用方案：d6@200实配面积：257.04mm2（3）．4号钢筋计算结果采用方案：d6@200实配面积：113.10mm2109\n第二部分结构设计图8.5标准层楼梯配筋图8.2平台板设计8.2.1确定板厚板厚取，板跨度，取宽板带进行计算。8.2.2荷载计算恒荷载：厚陶瓷地砖水泥砂浆找平层平台板板底抹灰恒荷载标准值：恒荷载设计值：活荷载：活荷载标准值：活荷载设计值：荷载总计：荷载设计值：8.2.3内力计算109\n第二部分结构设计跨中弯矩8.2.4配筋计算板保护层厚度，有效高度。选配。8.3平台梁设计8.3.1确定梁尺寸梁宽取，高取，梁跨度，，取较小者计算。8.3.2荷载计算恒荷载：梯段板传来：平台板自重：平台梁自重：平台梁粉刷重：荷载设计值：8.3.3内力计算弯矩设计值：剪力设计值：8.3.4配筋计算平台梁按倒L型计算，，梁有效高度。109\n第二部分结构设计钢筋采用，截面属于第一类T型截面。选配钢筋，。满足要求斜截面抗剪能力计算截面满足要求因此应按计算配置箍筋，且应验算由得选用双肢箍，则，，代入上式得：选配，加密区配置平台梁配筋图如下109\n第二部分结构设计第三部分施工组织设计1编制依据本施工组织设计依据下列各项编制：1.毕业设计任务书（《某框架住宅C#楼》）2.调查资料《某框架住宅C#楼地质勘察报告》3.技术标准规范（1）土建部分使用的规范、标准《土方与爆破工程施工及验收规范》（GBJ201—1983）《建筑桩基技术规范》（JGJ94—1994）《地下防水工程施工及验收规范》（GBJ208—1983）《基坑支护技术规程》（JGJ120—27）《地基与基础工程施工及验收规范》（GBJ202—1983）《建筑变形测量规程》（JGJ/T8—1997）《混凝土结构工程施工及验收规范》（GB50204—1992）《屋面工程技术规范》（GB50207—1994）《建筑安装工程质量检验评定标准》(GBJ300—1988)《建筑工程质量检验评定标准》(GBJ301—1988)《工程测量规范》(GB50026—1993)（2）采暖部分《建筑采暖与卫生工程施工及验收规范》(GBJ242—1982)《建筑采暖卫生与煤气安装工程质量检验评定标准》（GB50026—1993）（3）电气部分《建筑电气安装工程质量检验评定标准》（GBJ302—1988）《建筑工程施工现场供用电安全规范》(GB50194—1993)《施工现场临时用电安全技术规范》(JGJ46—1988)5.参考资料攀枝花市住宅项目施工经验；有关现行预算定额施工定额；6.其他《建筑法》等有关现行建筑法109\n第三部分施工组织设计2工程概况2.1工程特点2.1.1工程建设本工程建设单位：四川江阳监理有限公司。工程性质：新建。名称：攀枝花市惠民小区框架住宅楼A栋。工程造价××建筑设计研究院。施工单位：四川昱巢建筑股份有限公司。施工图样情况：出齐，已会审。施工合同：已签定。建筑面积：4656m。2.1.2建筑设计主体9层，底层层高3.9；标准层层高3.0m，总高33.9m，总宽11.7m，总长53m，平面形状大体为矩形。室内外装修的构造及做法：外装修采用面砖和部分石材，石材采用干挂法，支承在楼板、梁、柱等承重构件上，外墙有玻璃幕墙和铝板遮阳板。公共地面和踢脚线镶花岗石和地砖，卧室地面为木地板，其余地面为水泥砂浆和地砖地面，卫生间地面和墙面为彩釉面砖，其余房间墙面喷涂料，矿棉板吊顶；楼梯口台阶为剁斧面台阶，其余首层出口台阶为花岗石台阶；屋面为水泥聚苯板保温地缸砖面层；散水为细石混凝土散水。2.1.3结构设计基础为柱下独立基础；柱截面主要尺寸600mm×600mm，。主体为框架结构，柱截面600mm×600mm，梁截面300mm×600mm、板厚100mm混凝土强度等级C25。现浇钢筋混凝土楼梯两座，电梯墙体用C30混凝土现浇，其余墙体用粉煤灰轻渣空心砌块砌筑。2.1.4施工特点本工程的施工特点是立面造型简单；建筑物功能齐全，综合性强，施工协调难度不大。1.2地点特征本工程位于攀枝花市东区炳草岗。地形较平坦，地质情况一般。基础深度范围内无地下水，无冬季施工，雨期施工时间为的7月1日～8月31日。1.3施工条件现场已实现三通一平，当地交通运输条件良好，能保证资源的供应，施工机械，劳动力已基本落实。项目管理实行内部承包，现场临时设施，供水、供电问题已解决。109\n第三部分施工组织设计3施工总体部署3.1工程内容：根据合同要求进行。3.2工期目标：2012年4月1日开工，2013年1月30日竣工交付使用。3.3质量目标：省级优质工程3.4施工起点和流向土方工程的施工起点和流向见《某框架住宅楼C栋土方工程施工方案》。主体工程竖向自下而上施工，平面上从西开始，向东施工。室外装修工程采用的由上而下的流向。室内粗装修采用自下而上的施工流向，细装修由上向下逐层完成。3.5施工段的划分基础施工不划分施工段，主体前后两块划分为两个施工段。3.6阶段性进度控制目标根据合同要求，工期270天，随施工进度划分为两个阶段：3.6.1基础阶段2012年5月30日前完成基础分部施工。3.6.2主体阶段前部从2012年5月30日到8月30日主体结顶；后部从2012年8月22日到2012年12月2日主体结顶。3.6.3装饰装修阶段包括地面板磨，墙面抹灰，外墙镶贴，屋面保温防水等，至2013年3月30日竣工验收。3.7施工方案及主要施工机具3.7.1土方工程见《攀大附中图书馆土方工程施工方案》。3.7.2模板工程剪力墙模板和框架柱模板用70系列钢框竹胶模板和±0.000以下剪力墙用带止水片的穿墙螺栓。±0.000以上用普通穿墙螺栓及“３”形扣件和钢架管加固模板，柱箍用定型钢定做，框架梁采用55系列钢模板，楼板模板采用大块覆塑竹胶合板模板，搭设满堂红脚手架，使用碗扣式早拆支撑体系，主楞采用部分槽钢和100mm×100mm方木，次楞用50mm×100mm方木；梁板柱接头采用定做的接头模板。3.7.3钢筋工程直径18mm以上的钢筋连接采用直螺纹连接，其他接头采用对焊或搭接绑扎。3.7.4混凝土工程109\n第三部分施工组织设计现场设混凝土集中搅拌站，有两台500L强制式搅拌机，一台混凝土泵，一辆装载机，混凝土中掺加高强高效减水剂，另设一台350L自落式搅拌机，用于零星搅拌，主体结构混凝土采用泵送。3.7.5垂直运输主要使用一台FO/23B塔吊,垂直运输钢筋、模板及支撑架，在Ａ区北侧中部设一座竖井架，解决零星和小件垂直运输。3.7.6装修装饰工程主体结顶后，水磨石施工尽早插入，自下而上，抹灰打底工作，应先于水磨石施工，当水磨石与抹灰发生矛盾时，可先插入抹灰，后做水磨石地面。玻璃幕墙施工配合外墙装修主线同步进行；水电等安装与土建密切配合。109\n第三部分施工组织设计4施工准备工作4.1项目机构组建和组成人员4.1.1项目机构组建本工程按项目法施工模式组建项目经理部，对生产诸要素进行高效，有计划的组织、协调和管理，配备充足的机具、设备，以科学的手段，先进的技术方法实现工程项目的工期、质量、安全生产、成本等各项目标。项目经理部的组织机构见图3-1。4.1.2项目部主要组成人员项目经理：项目技术负责人：项目工长：项目技术员：材料负责人：材料员：质安负责人：核算：预算员、文档员、试验员、安全员。4.2技术准备项目配备了必要的规范、规程、标准、图案。对采用的新工艺、新技术等材料进行了考察，掌握了使用要领。配合建设单位、设计单位搞好图样会审工作；施工前对施工人员进行详细交底，使施工人员掌握施工方法，施工工艺要求。根据设计文件及其他有关文件资料，结合工程特点，选择施工方案，编制施工组织设计并报审批。工程施工以前组织进行质量策划，并根据工程质量目标做好质量预控计划，制订质量预控措施和质量保证措施。4.3施工现场准备1.项目部已提前进场，对场内树木、电杆、垃圾等与建设单位协商解决，提早达到“三通一平”条件。2.施工现场平面布置109\n第三部分施工组织设计工程开工前安排布置现场临时设施，进行施工平面布置：修建临时道路，临时排水沟，敷设临时上水管，临时电源，修建临时办公室、仓库、水泥库、砂石料堆场、工具库、电锯棚、钢筋加工场及围墙等临时设施，所有临时设施的建设必须符合安全生产文明施工有关标准。（1）主要提升机具位置的确定垂直运输机械是确保施工进度和降本的关键，在A、B区段中间部位设置一台FO/23B塔吊，可同时用于两个区段施工。另在Ａ段东侧、B段的东、西两侧各设一竖井架。（2）施工道路主要利用原有马路，新修的道路要夯实，上铺5cm石渣,现场雨水顺原有马路排泄，以保证雨期施工正常进。（3）主要临建布置，由于施工场地狭小，办公区和施工区分开布置。在建筑物的西北侧设置办公区。4.4现场机具设备、三大工具和原材料及劳动力准备在A段的西侧设置三大工具堆放场地；在A、B区段中间部位设置一座搅拌站，用于混凝土和砂浆的现场搅拌；在搅拌站的西侧是砂、石料堆放场地；水泥库设在办公区北侧。根据工程进度要求，积极与机械租赁公司、材料供应商、施工班组联系协商，以便及时进场。4.5用水量计算水源由院内上水管网提供。本工程临时用水包括现场施工用水，施工机械用水、生活用水、生活区用水及消防用水五部分。4.5.1临时供水设计、计算1.现场施工用水根据公式Q1=K1∑Q1N1K2/20×3600式中K1—施工用水系数，取K1=1.15；K2—用水不均衡系数，取K2=1.5；Q1—搅拌混凝土，按泵送混凝土考虑，每小时50cm3，每日工作时间按20h计算，现浇混凝土板养护，每层按300m3混凝土考虑，搅拌机冲洗用水按每天两班计算。N1—用水量定额，搅拌混凝土按250L/m3混凝土，混凝土板养护按300L/m3混凝土；搅拌机冲洗用水按600L/台班，砌筑用水按300L/m3109\n第三部分施工组织设计混凝土；搅拌冲洗用水按600L/台班，砌筑用水按300L/m3砌筑量，则：q1=1.15(50×20×250+300×300+600×2+300×20)×1.5/20×3600=8.32.施工机械用水：可考虑按现场对焊机一台计算。q2=k1Q2N2K3/8×3600式中K3—施工机械用水不均衡系数，取K3=2.0；N2—施工机械台玫用水定额，N2=300L/台班；Q2—机械台班数，1台。则Q2=1.15×1×300×2/8×3600＝0.023.施工现场生活用水量根据公式：Q3=P1N3K4/8×3600(L/S)现场施工高峰期人数以600人计，用水量20L/人•天式中P1—高峰期人数，600人；N3—生活用水定额，20L/人•天；K4—用水不均衡系数，K4=1.4。则Q3=600×120×1.4/8×3600=0.58L/S4.生活区用水：根据公式：Q4=Q2N4K5/24×3600式中P2—生活区人数，按600人计；N4—用水定额，按600人计；K5—生活区用水不均衡系数，Ｋ5=2.0。则Q4=600×120×2/24×3600=1.7L/S5.消防用水Q5：根据规定，现场面积在25hm2以内者，消防用水定额按10～15L/S考虑，故取Q5=10L/S。6.总用水量Ｑ计算Q1=∑q=q1+q2+q3+q4=8.3+0.02+0.58+1.7=10.6>q5故取Q=1.1q=1.1×10.6=11.77.供水管径选择公式:Ｄ=4Q/πv×1000式中V—管网中水的流速取，V=1.5m/s；Q—耗水量，11.7L/s。则:D=4×11.7/3.14×1.5×1000=99.7mm取d=100mm，即主干管靠近水源处管径为DN100。4.5.2水源选择及管路布置水源由院上水管网提供－DN100上水阀门,各配水点及管径布置详见平面图。主要配水点流量及管径计算：1.搅拌站流量及管径（考虑一台自落式搅拌机）q=K1QN2K3/t式中Ｋ—施工用水系数，取K1=1.10；Q—搅拌机容量，0.35m3；N2—109\n第三部分施工组织设计搅拌普通混凝土用水定额，250L/m3；K3—施工机械用水不均衡系数，取K3=2.0；T—拌合一罐混凝土所需时间按，1.2min考虑。Q=1.10×0.35×250×2/1.2×60=2.67t/s选择DN40焊接钢管，V=2.12m/sI=320mm/m另在搅拌站设－6m3贮备水箱，以备停水时急用。2.养护泵站流量及管径q=K1Q1N1K2/20×3600L/S式中K1—施工用水系数，取K1=1.10Q1—现浇混凝土板养护，每层按300m3混凝土考虑。N1—混凝土板养护按300L/m3混凝土考虑。K2—用水不均衡系数，取K2=1.5Q=1.10×300×300×1.5/20×3600=2.06选择DN32焊接钢管3.2m/s在泵站处设-4.0m3蓄水池，以供水泵抽水用。从节水及方便角度考虑，各池水点均安装DN20丝扣球阀。在使用过程中一旦有关不严或滴水现象，立即维修或更换。4.6用电量计算（见《××图书馆临电工程施工方案》）109\n第三部分施工组织设计5主要项目施工方法5.1施工测量建立平面轴线控制网，主控制线见下图。主控轴线做出延长线的控制桩。随建筑物升高，逐层将轴线向上引侧，首先定出楼层主控制线，再通过主控制线引侧各轴线，定出楼层轴线网，各层控制轴线均通过地面控制桩直接引测，以提高精度，避免累计误差。装修阶段控制地面标高须先测出楼层的＋50cm线，以此为准控制地面、顶棚等室内标高，标高测量时要严格对照图样，尤其注意卫生间等地面有坡度的地方。高程传递是在底层柱子上做好±0.000标记，用50m长钢卷尺以该点为起始点，引测各层标高。施工阶段沉降观测：观测点按设计要求埋设，沉降观察采用DS3水准仪，观测时间为：地下室顶板浇注完观测一次；柱梁板每浇一层观测一次；竣工验收前观测一次，竣工验收完成一年后观测一次。5.2基础工程施工顺序为：土方开挖→柱下独立基础→拉梁施工→地下柱、墙施工→外防水施工→回填土。5.2.1土方开挖（见《攀枝花学院图书馆土方工程施工方案》）5.2.2回填工程根据施工安排地下室防水完成后及时回填。填土前应将基坑内的垃圾、杂物等清理干净。回填土质必须符合施工规范规定，使用前要过筛，其最大粒径不得超过50mm，并要严格控制土壤含水率。回填时要分层铺摊和夯实，每层铺土厚度为200～250mm，每层夯打三遍，要求一夯压半夯。填土全部完成后，应进行表面拉线找平，凡高出允许偏差的地方，应及时拉线铲平，凡低于规定高程的地方应补土夯实。冬期回填采取相应措施，防止受冻。5.3主体结构施工5.3.1混凝土工程混凝土搅拌采用集中搅拌方式，现场设集中搅拌站，配置两台500L强制式搅拌机，一台配料机自动计量上料，一台HBT60型混凝土输送泵，砂、石用一台铲车上料，水泥使用袋装水泥，另外设一台350L自落式搅拌机用于零星搅拌。泵送混凝土掺加DH3g高强高效减水剂，石子采用1～2cm碎石，砂用中砂，坍落度控制在14～16cm，混凝土在计量时，必须准确不得任意改变施工配合比。混凝土泵送过程中，为防止泵送中断而起反向压力，在泵机“Ｙ”形管出料口3～6m109\n第三部分施工组织设计处的水平管上安装一逆止阀。混凝土输送管道向下倾斜配管时，当配管的倾斜角度大于4°～7°时，在斜管的上端设排气阀，输送管不得直接支承在钢筋模板及预埋件上。水平管每隔一定距离用支架固定，垂直管用预埋件固定在楼板预留孔处，垂直管下端的弯管，不能作为上部管道的支撑点。混凝土的浇筑顺序：从Ｉ段中部向两侧浇注，竖向结构浇注前，先用清水清洗根部，为防止根部石子集中，底部先用与混凝土成份相同的水泥砂浆引浆，厚度5cm～10cm，剪力墙每次浇注长度不超过3m，柱子连续分层浇注。浇注时，混凝土由软管卸出，其自由倾落高度不得超过3m。墙体中门窗洞口部位从上方下料，两边均匀进行浇注，高度大致相同，以防止门窗洞口模板挤歪变形，混凝土振捣按施工规范操作，要做到“快插慢拨”，每层混凝土厚度应不超过振动棒作用长度的1.25倍，在振捣上层时，插入下一层中5cm左右，振动棒插入点的间距一般为400mm左右，振动时间25～30S，并且在20～30min后进行二次复振。混凝土墙体浇注振捣完毕后，将上口甩出的钢筋加以整理，用木抹子按模板上的标高线将墙上表面混凝土找平。现浇楼板浇注时要搭设架空马道，操作人员必须站在马道上进行施工，严禁直接踩踏钢筋。混凝土表面先用铁滚筒压两遍以上，以防止产生收缩裂缝，然后用平板振捣器振实，并用刮杠找平，墙体两侧100mm范围内必须挂水平线进行找平，为墙体模板的支设创造条件，施工缝的位置一定严格按照规范要求和现场施工技术人员交底的要求留置，不得随意更改。在浇筑与柱和墙连成整体的梁和板时，在柱和墙浇注完毕后1～1.5h，使混凝土获得初步沉实后，再继续浇注，以防止接缝处出现裂缝。混凝土浇注完毕后，安排专人进行养护，墙体采用混凝土养生液，现浇板采用浇水养护，养护时间不得少于7昼夜。5.3.2钢筋工程钢筋在现场钢筋加工场地上进行加工，用塔吊运至操作面。钢筋在使用前要检查是否有出厂质量证明单和复试报告，合格的钢筋方可投入使用，钢筋的配料，要严格依据图样要求，确保规格、弯钩长度、搭接长度、位置及保护层的厚度准确，并要考虑有利于加工安装，配料时，还要考虑施工需要的附加钢筋，对于特殊形状的钢筋现场放样配料，每段料配完后进行编号，标识出使用部位、尺寸、规格，并分别堆放，防止绑扎时混乱、误用。1.框架柱钢筋绑扎工艺流程：套柱箍筋→搭接竖向受力筋→画箍筋间距线→109\n第三部分施工组织设计绑箍筋。按图样要求间距计算好每根柱箍筋数量，先将柱箍套在下层伸出的搭接筋上，然后立柱子钢筋，主筋接头的位置依设计要求错开，在立好的柱子竖向钢筋上，用粉笔画出箍筋间距，然后将已套好的箍筋往上移动，由上往下宜采用缠扣绑扎。箍筋与主筋要垂直，箍筋转角与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花交错绑扎，柱上、下两端箍筋应加密，加密区长度及箍筋的间距均应符合设计要求，保护层塑料环圈卡在外竖筋上，间距1000mm。2.梁钢筋绑扎（模内绑扎）工艺流程：画主次梁箍筋间距→放主次梁箍筋→穿主梁底层纵筋并与箍筋固定住→穿次梁底层纵向筋并与箍筋固定住→穿主梁上层纵向架立筋及弯起钢筋→按箍筋间距绑扎牢→绑主梁底层纵向钢筋→穿次梁上层纵向筋→按箍筋间距绑牢。框架梁上部纵向钢筋应贯穿中间结点，梁下部纵向钢筋伸入中间节点的锚固长度及伸过中心线的长度均要符合设计要求；框架梁纵向钢筋在端节点内的锚固长度也要符合设计要求，绑梁上部纵向钢筋的箍筋用套扣法绑扎；箍筋弯钩叠合处在梁中应交错绑扎，梁端第一个箍筋设置在距离柱节点边缘50mm梁端与柱交接处箍筋加密，其间距及加密长度要符合设计要求，在主次梁受力筋下均加预制的砂浆保护层垫块。3.板钢筋绑扎工艺流程：清理模板→模板上画线→绑板下部受力钢筋→绑上层钢筋。绑扎钢筋前应将模板清扫干净，用粉笔在模板上画好主筋分布间距，然后按画好的间距，先摆受力主筋后放分布筋，预埋件、电线管、预留孔等及时配合安装，绑扎用顺扣，相交点全部绑扎，双层钢筋加马凳，确保上部钢筋位置，马凳直径与板上负筋相同，间距800mm，做法详见“5.2.3条形承台拉梁及地下室底板施工”。绑扎负弯矩钢筋，每个扣均要绑扎，最后在主筋下垫砂浆垫块。4.楼梯钢筋绑扎工艺流程：画位置线→绑主筋→绑分布筋→绑踏步筋。首先在楼梯段底模上画主筋和分布筋的位置线，根据设计图样先绑扎焊接主筋，后绑扎分布筋，楼梯休息平台钢筋和现浇混凝土墙体上的预埋件焊接在一起（先浇混凝土墙时不再预留钢筋，埋件长同平台板边长），预埋件如图5-6：5-6楼梯钢筋绑扎5.3.3模板工程剪力墙、梯井、框架柱等用拼装70109\n第三部分施工组织设计系列钢框竹胶合板模板，门窗洞口用钢木混合模板，现浇楼板采用高强度覆塑竹胶合板，利用碗扣式模板快拆支撑体系，框架梁采用55系列普通钢模板。模板配置1-10层，碗扣架横杆配置1-10层，立杆配置2-10层。1.墙体模板安装工艺流程：弹线→立门洞口模板→安一侧模板→安另一侧模板→调整固定→预检。支模前先要放出墙身线及模板控制线，并按平面图要求准确弹出门窗洞口预留线，然后按位置线安装门洞口模板，下预埋件，组织施工人员检查钢框竹模板的质量，合格后，往模板面上涂刷脱模剂，运至现场后，先将一侧模板按位置线就位，然后安装穿墙螺栓（地下室用带止水片的穿墙螺栓，内墙和地上用带塑料套管的穿墙螺栓）穿墙螺栓的规格和间距见附图七。清扫墙内杂物，再安另一侧模板，调整模板垂直后，拧紧穿墙螺栓。地下室外墙模板的整体稳定依据外侧的双排脚手架和内侧的满堂红架子，地上剪力墙外侧整体稳定依靠外脚手架，内侧和内墙两侧依靠满堂红架子。模板安装完毕后，检查一遍扣件、螺栓是否紧固，模板拼缝是否严密，然后办理预检手续。2.柱模板安装工艺流程：弹柱位置线→抹找平层作定位墩→安装柱模板→安柱箍→调整固定→办预检。按标高抹好水泥砂浆找平层，按位置线做好定位墩台，以便保证柱轴线边线与标高的准确。通排柱先装两端柱，经校正固定，拉通线校正中间各柱。模板预拼成一面一片就位后先用绑丝与主筋绑扎临时固定；柱箍用槽钢定做，间距为400，将柱模内清理干净，封闭清理口，办理柱模预检。3.梁模板安装工艺流程：弹线→支立柱→调正标高→安装梁底模→绑梁钢筋→安装侧模→办预检。柱子拆模后在混凝土上弹出轴线和50cm水平线，安装梁支柱之前，立柱下垫通长脚手板，梁下支柱设单排，间距60cm，支柱间设水平拉杆，1200mm二道；按设计标高调整支柱的标高，然后安装梁底板，梁底板按全跨长度的3/1000起拱，绑扎梁钢筋，经检查合格后办隐检，并清除杂物，安装侧模板，侧模板用三角架固定，间距60cm，梁高中间部位加设一道拉板，拉板用φ12，做法见下图，拉板间距60cm，安装后校正梁轴线、标高、断面尺寸，将梁模板内杂物清理干净，检查合格后办预检。4.楼板模板安装工艺流程：支立柱→安大小龙骨调整标高→铺模板→校正标高→加立杆的水平拉杆→办预检。楼层地面支立柱前垫通脚手板，从边跨一侧开始安装。临时固定，再安第二排龙骨和立柱，依次安排安装，支柱间距900mm和1200mm，大龙骨间距900mm和1000mm109\n第三部分施工组织设计，小龙骨间距30cm，然后调节支柱高度将大龙骨找平，面层铺设高强度覆塑竹胶合板，为防止漏浆；板与板间的拼缝用胶带黏结。图5-7模板安装5．梁底模板及立杆可实施早拆。仅剩3，5，7三根立杆。平台板铺完后用水准仪测量模板标高进行校正，并用靠尺找平；板内杂物必须清理干净，之后办预检，板面每次使用后进行清理并刷隔离剂。楼板支设见5.2.4。6.电梯筒模板施工采用70系列钢框竹胶合板模板碎装碎拼，用φ14穿墙螺栓加固，加塑料套管，螺栓重复使用，螺栓间距水平小于700mm，竖向为600mm和300mm，电梯井筒搭满堂脚手架。详见图5-8。法图5-9。5.3.4砌体工程工艺流程：施工准备（放线、立皮数杆等）→排砖摞底→拌制砂浆，砌空心砖墙→自检、检验评定。主体分部承重结构部分已施工完毕，质量合格，每层楼层要弹出轴线，墙体线及门窗洞口位置线，经复核，符合设计图样要求，并办理预检手续。皮数杆用30mm×40mm109\n第三部分施工组织设计木料制作，并在其上注明门窗洞口，预留木砖，拉结钢筋，混凝土过梁等标高，位置及尺寸，皮数杆间距15-20m，应垂直牢固，标高一致。墙体砌筑前，基础墙或楼层表面应清扫干净，洒水湿润，然后根据墙体各个部位情况，认真排砖摞底，砌砖时组砌方法应正确，上下错缝，水平灰缝厚度不宜大于15mm，且应饱满，垂直通顺，竖缝砂浆应填实。空心砖墙在室内地坪和楼面上，先砌３皮实心砖，后砌空心砖至吊顶底，待上部光管线施工望完后再砌至梁底或板底，用实心砖斜砌挤紧，并用砂浆堵塞严密。空心砖墙中的各种预留孔洞及预埋件应按设计标高位置和尺寸准确留置，避免凿墙打洞。门窗框两侧用实心砖砌筑，每边不少于24cm，内墙拐角处及纵横墙交接处应同时砌筑，不得留直槎或留斜槎，其高度不超过1.2m。空心砖墙拉通线砌筑，并随砌随吊靠，确保墙体垂直平整。5.3.5脚手架工程主体施工阶段外墙外侧搭设双立杆脚手架(三层及以上各层搭设单立杆)将外轴梁侧模加固到外皮架体上，外皮架体与主体各层的满堂红架体连接为一体，外皮架体参数如下：立杆间距1.5m，步距1.7m。由于架体超高，需进行专门稳定性验算。装修用的架体在主体架体的基础上变为双皮外架子，随外装修逐步拆除，双排外架子的地基详见图5-8。图5-8门窗洞口模板采用组合模板，用5cm木板做边框，用75×7角钢做加强角，做轴梁侧模加固到外皮架体上，外皮架体与主体各层的满堂红架体连接为一体，外皮架体参数如下：立杆间距1.5m，步距1.7m。由于架体超高，需进行专门稳定性验算。装修用的架体在主体架体的基础上变为双皮外架子，随外装修逐步拆除，双排外，架子的地基详见图5-10。门窗洞口模板示意图:109\n第三部分施工组织设计图5-9图5-105.4装修工程5.4.1内装修设计要求混凝土外墙内侧加50mm厚水泥聚苯保温板，有关水泥聚苯保温板的施工方法见产品说明书。其他内装修为常规做法，装修时必须先做样板间，经检查合格后，方准许大面积施工。5.4.2外墙装修主体完工后，外墙架体在单排基础上，再搭设一皮，变为装修用双排脚手架，施工时采用张拉钢丝控制总高垂直，重点为阴阳角和窗的侧边。为确保钢丝垂直，阴阳角必须两个方向检测。外墙水平控制，第一次水平投测，将水准仪架设在屋面，360度交圈，以后水平仪架设在各层楼层，从窗洞投测水平并交圈，每层都投测，防止水平分格造成累计误差。5.4.3门窗工程外墙窗框安装前先对窗口弹线找规矩，在顶层找出外窗口中线后，以窗中心为标准用线坠及经纬仪向下引各窗中线，并在各层窗口划线标记，向两边返窗边线，对个别不顺的窗口要进行处理，窗口水平位置以楼层50cm109\n第三部分施工组织设计水平线为准，往上返量出窗下皮标高，窗的进出位置则以内墙上事先做出的灰饼为依据，返尺寸安装，以确保窗台的尺寸一致。5.4.4屋面工程1.屋面保温隔热层施工工艺流程：基层清理→堵孔、固定→弹线找坡度→保温层铺设拍平→填补板缝→检查验收（1）所用材料的表观密度，含水率、导热系数等技术性能必须符合设计要求和施工规范的规定，应有质量证明文件。保温材料的运输、存放应注意防潮，防止损伤和污染，雨天作业要防止水浸或雨淋。（2）铺设前应将基层表面尘土杂物等清理干净。（3）穿过屋面的结构层管根部位，应用豆石混凝土填塞密实，将管根固定。（4）铺设水泥聚苯板块，应铺平垫稳，分层铺设的板块，其上下两层的接缝应错开，各层板间的缝隙，应用同类材料的碎屑嵌填密实，表面应与相邻两板的高度一致。（5）已铺完的板块保温层要平整，不得在其上行走，运输小车和堆放重物。屋面找平层施工工艺流程：基层清理→管根堵孔、固定弹线找坡度→洒水湿润→打底找坡→抹水泥砂浆→养护→验收（1）找平层施工前，屋面保温层应进行隐蔽工程检查验收，办理手续。（2）各种穿过屋面的预埋管件根部，女儿墙根部应按图样及规范要求做好处理。（3）根据设计规定的坡度，弹线找好规矩，并进行彻底清扫。（4）洒水湿润，在抹找平层之前，应对基层洒水湿润，但不能用水浇透，宜适当掌握，以达到找平层，保温层能牢固结合为度。（5）冲筋贴灰饼，根据坡度要求拉线找坡贴灰饼，顺排水方向冲筋，冲筋的间距为1.5m，在排水沟、雨水口处找出泛水，冲筋后进行找平层抹灰。（6）找平层要分格缝，分格缝兼做排气屋面的排气道，缝宽20mm，纵缝的最大间距为6m。（7）天沟、拐角、根部等处应在大面积抹灰前先做，有坡度要求的部位，必须满足排水要求。（8）用木抹子压第一遍，铁抹子压第二遍、第三遍，当水泥砂浆开始凝结，人踩上去有脚印但不下陷时，用铁抹子压第二遍，要注意防止漏压，并将死坑、死角、砂眼抹平，当抹子压不出抹纹时，即可找平、压实，完成第三遍抹压，这道工序，宜在砂浆终凝前进行。砂浆的稠度应控制在7cm左右。（9）找平层抹平、压实后，24h后浇水养护，养护时间不少于7d，干燥后即可进行防水层施工。109\n第三部分施工组织设计3.屋面防水层施工（1）所用卷材及其他材料的质量、技术性能必须符合设计和要求，产品有合格证，并做复试。（2）施工前审核图样，编制防水工程施工方案，并进行技术交度，屋面防水必须由专业队施工，持证上岗。（3）铺贴防水层的基层表面，应将尘土、杂物彻底清扫干净，表面残留的灰浆硬块及突出部分应清除干净，不得有空鼓、开裂及起砂、脱皮等缺限。（4）基层放坡符合设计要求，表面应保持干燥，含水率不大于9％。（5）防水所用的卷材、胶粘剂、基层处理剂，存放和操作应远离火源，在通风、干燥的室内存放，防止发生意外。（6）铺贴卷材时，先将卷材摊开在平整、干净的基层上清扫干净，用长把滚刷将底胶均匀涂在卷材表面。（7）基层涂布胶粘剂：已涂的基层底胶干燥后，在其表面涂刷CX404胶，涂刷要用力适当，防止形成凝聚块。（8）铺贴时从流水坡度的下坡开始，先远后近的顺序进行，使卷材长向与流水坡度垂直，搭接顺流水方向。（9）卷材末端收头：为使卷材末端收头黏贴牢固，防止翘边和渗水漏水，聚氨酯密封膏等密封材料封闭严密后，再涂刷一层聚氨酯防水涂膜。（10）卷材铺贴完后应做蓄水试验。5.5建筑电气工程建筑电气工程部分主要包括:低压配电系统、动力照明系统、防雷接地系统的安装;智能化部分包括:综合布线、有线电视系统、保安监控系统及火灾自动报警系统的安装。具体施工做法详见专业施工方案。5.6水暖工程水暖工程部分主要包括:室内给水排水系统及通风空调系统、喷淋水灭火系统的安装。具体施工方法详见专业施工方案。109\n第三部分施工组织设计6资源需用量计划6.2主要工种需用量计划（见表6-1）表6-3主要周转材料需用量计划表年/月2012年2012年班组1011121234567891011木工3050502080807070702525///钢筋工3535352050505050502020///砼工2020201030303030301010///架工101515/202515151515151515/抹灰工10///////150150150150150/油工//////////////机械工86628/44444444焊工22//2222222222水暖工22422288202020202010电工22422255202020202010警卫33333333333333放线员33333333333222管理员1818181818181818181818181818合计16319119802182152382383883203202342342146.2主要机械设备需用量计划（见表6-2）表6-2主要机械设备需用量计划表名称数量备注反铲挖掘机2台土方开挖自卸式汽车10辆土方运输螺旋钻机2台土钉钻孔混凝土喷射机1台基坑支护喷混凝土空压机1台基坑支护喷浆FO/23B1台垂直运输混凝土输送泵（含配料机）1台/套泵送混凝土蛙式打夯机4台回填夯实500L强制式搅拌机2台搅拌混凝土350L自落式搅拌机1台搅拌混凝土砂浆卷扬机、竖井架4部垂直运输109\n第三部分施工组织设计木工圆盘锯1台木材加工电焊机4台钢筋焊接钢筋成型设备1套钢筋成型直螺纹加工连接设备2台/套钢筋连接75马力推土机1台基坑挖土装载机1辆砂石上料、堆放离心式振捣棒10条混凝土搅拌水泵4台高速磨石机5台平板振捣器4台混凝土振捣注：1马力=735.499W6.3主要周转工具需用量计划（见表6-3）表6-3主要周转材料需用量计划表序号名称数量170系列钢竹模板3750m2255系列钢竹模板1100m23高强覆塑竹胶板3000m24碗扣式脚手架210t5早拆支头2100个6安全网9700m27木脚手架2000m28普通钢架管120t109\n第三部分施工组织设计7质量保证体系及质量保证措施7.1质量保证体系本工程按我公司依据ISO9002国际标准建立的质量体系文件进行质量活动，使影响工种质量的各个环节处于受控状态。公司建立了以公司总工程师、分公司主任工程师、项目技术负责人为主的施工质量保证体系，同时明确公司经理、分公司经理、项目经理为质量第一责任人。7.1.1质量管理组织机构图109\n第三部分施工组织设计7.2质量保证措施（1）工程施工前，由分公司主任工程师主持召集有关部门，对本工程进行质量策划，主要内容有：确定和配备适宜的控制手段，施工过程，施工设备，工艺装备、资源和技能达到规定的要求。确保各种程序及有关文件在项目中使用的协调性，编制关键过程及特殊过程作业指导书。明确过程的检验、测量和试验要求，规定验收标准。明确质量记录的要求和方法。（2）严把材料质量关，对材料供应商须进行评审。对进场材料须进行验证，按规范进行检验、试验，并实行监理见证取样制。严禁未经验证合格的材料投入使用。（3）所有的机械设备进场时须进行调试运行，在使用时注意维修保养，使机械设备从进场开始就一直能保证正常使用。（4）施工班组的选用上，推行工程样板段比赛竞选方式，优选技术力量强、质量责任心强、有实力的班组，从施工人员上保证施工质量。（5）根据工程特点，选择科学、可行的施工方案，从施工方法上保证施工质量。混凝土采用泵送工艺，根据不同季节调整外加剂的类型，保证混凝土施工质量。框架柱和剪力墙模板选用70系列钢框竹胶模板，小槽钢抱箍加固，梁采用组合钢模板，现浇板采用大块覆塑竹胶板模板，碗扣式脚手架早拆支撑体系，保证模板的刚度和稳定，模板缝粘贴胶带纸，防止混凝土漏浆。测量器具采用校验合格的经纬仪、水准仪和钢卷尺等测量工具，严格按规范和设计要求进行建筑轴线、标高及预留、预埋件位置的测设控制。施工时，将根据《保定市建筑工程质量专项治理的有关规定》等有关要求编制装修细部处理措施并实施，以保证装修工程质量。（6）根据工程质量目标，做好质量预控计划，从工程总体到各分部分项都制定出质量预控目标和质量保证措施，并在施工中严格检查落实质量保证措施的实施。（7）严格执行图样会审、技术交底等技术管理制度。技术交底要全面、有针对性，对质量通病和本工种施工重点、难点如框架柱轴线控制、预留预埋件施工等更应进行详细交底，工长、质检员现场严格把关，督促检查交底的实施。（8）严格执行各种质量管理制度，确保各道工序处于受控状态。实行“三检制”、“样板引路制”、“预检、隐验制”、“测量放线复测制”等。（9）坚持周六质量联检，开展质量评比，根据质量评比结果进行奖罚兑现。根据工地质量情况适时召开质量专题会。赋予质检员对班组的工程质量处罚权、停工整顿权、质量上等级的奖励建议权等。（10）关键工序设置质量管理员重点管理，对特殊工序进行边疆监控，从“人、机、料、法、环”各个环节对特殊过程进行控制。109\n第三部分施工组织设计（11）开展全面质量管理活动，成立ＱＣ小组，攻克技术难点，探索科学保证质量的施工方法。（12）制定施工过程中和竣工交付时的成品保护措施，并设专人负责，使责任落实到人。（13）搞好宣传教育，提高全体工作人员的质量意识，搞好岗位培训工作，使特种作业人员及主要技术人员持证上岗。（14）施工过程中做好质量记录技术资料的填写、收集、整理、归档工作。项目部设专职文档员１名，负责质量记录的收集、整理、归档工作，做到文件资料的档案化管理。7.3质量回访施工过程中，项目经理部积极接受建设、监理单位对工程质量的监督、检查、指导，及时消除质量隐患。交工时，提供建设单位“一证、一卡、一书”，联络渠道畅通，及时受理用户质量投拆。交工后，分公司定期对用户进行质量回访。按国家有关要求对工程进行保修。7.4质量控制程序7.4.1过程质量执行程序见图7-2。进入下一道工序图7-2过程质量执行程序7.4.2工程质量预控程序(模板、钢筋、混凝土的质量预控程序图见图7-3)图7-4模板工程质量预控程序学习图纸和技术资料钢材合格证、检验报告准备工作学习操作规程和质量标准检查脚手架、脚手板制定与审核钢筋备料表书面交底技术交底操作人员参加钢筋下料成型按不同型号挂牌钢筋、模板工序交接检查组织工序管理现场安装质量员专业检查109\n第三部分施工组织设计钢筋、混凝土工序交接检办理隐蔽验收签证手续浇注混凝土，流人看钢筋梁、柱、板、独立基础抽查10%，但不少于三件，带型号基础、圈梁每执行验评标准质量评定30-50m（m2）抽查1处，但不少于三处不合格的处理（返工、返修、鉴定）强度曲线确定拆模时间拆模注意保护棱角自检记录清理现场，文明施工质量评定记录资料整理施工记录图8-3钢筋工程质量预控程序学习图纸和技术资料模板选择准备工作学习操作规程和质量标准清理模板模板除脱膜剂学习操作规书面交底技术交底与钢筋工序交接操作人员参加检查脚手架膜板底部标高、中心线、断面尺寸放线中间检查支模自检钢筋、混凝土工序交接检浇注混凝土，流人看钢筋109\n第三部分施工组织设计按梁、柱各抽查10%，但执行验评标准质量评定不少于三件，板每30-50m2抽查1处，但不不合格的处理（返工）少于三处按强度曲线确定拆模时间拆模注意保护棱角自检记录清理现场，文明施工质量评定记录资料整理施工记录学习图纸和技术资料材料准备、出具合格证学习操作规程和质量标准备工作申请混凝土配合比制定保证混凝土质量措准备试模和坍落度筒模板、钢筋、混凝土工序检查脚手架及道路垂直、水平运输机械准备书面交底技术交底克服上道工序弊病的补操作人员参加专业签字岗位分工、操作挂牌木工、钢筋工跟班保质量申请浇灌命令试件取样每个工班不少按配合比严格计量于1组每拌制100m3混凝土不少浇灌混凝土根据情况调整配合比于1组现浇楼层，每层不少于1组按时覆盖养护暖热季节定时浇水，冬期109\n第三部分施工组织设计执行验评标准注意保温防冻圈梁和顶板每30～50m2清理现场，文明施工抽查1处，有代表性的自然间抽查10%，但不应小质量评定材料合格证，试块报告单于每层3处自检记录，质量评定记录不合格的处理（返工、返混凝土浇灌命令修、鉴定混凝土施工记录事故处理记录测温记录（有特殊要求109\n第三部分施工组织设计8冬期、雨期施工措施8.1雨期施工措施工程开工时2007、8年雨期，主要是各种室内粗装修，室外装修及屋面工程。现场食堂、工人宿舍、办公室、材料库、工具库、搅拌机棚等全面检查防止漏雨。维护好现场运输道路，修整排水沟，保证雨后水流通畅，现场不陷、不滑、不存水。所有机械要搭设机械棚，防止漏雨，机电设备做好防雨，防漏电措施，雨后及时检查。脚手架、竖井架、塔吊等在雨施期间做好避雷装置，利用结构钢筋做避雷针时，切实做好接地设施，塔吊、井架四周不得存水。现场材料怕雨淋的要移入库内，露天堆放的材料应用垫木或垫起高于地坪200-300mm，防止被雨水浸泡或黏泥。雨期来临前适量增加砂石储存量，同时加强雨后砂石含水量的检测，及时调整配合比。雨施期间尽量抓紧时间做好屋面的防水工程。雨期施工前根据工程进展情况编制详细的雨期施工措施。8.2冬期施工措施本工程2007年冬施期间仅进行围护砌筑，2007年冬施期间进行门窗安装和吊顶。室外供水管在冬期来临前及时做好防冻措施，上下水管埋入冰冻线以下，外露水管用双层草绳缠绕保温。砌体工程冬施采取外加剂法施工，砌筑砂浆稠度宜比常温时适当增加，砂中不得含有直径大于10mm的浆结块，严禁使用冻结的砂浆。加强冬施期间消防工作，执行用火申请制度，易燃品及时清理并妥善保管。冬期施工前根据工程进度情况编制详细冬施措施。109\n第三部分施工组织设计9工期保证措施9.1组织保证项目部由有经验事业心强的人员组成。9.2技术保证（1）配齐工程所需规范、规程、标准和图集，保证施工期间不因做法不明而耽误工期。（2）认真搞好图样会审工作。配合建设单位把施工中的问题尽早解决，以减少工程施工中变更数量。（3）积极做好技术管理工作，认真编制施工组织设计。使该工程在有序状态下施工。各项技术资料要与施工进度同步，以保证资料的真实性和完整性。（4）采用建设部推广的十项新技术中的以下几项：粗钢筋连接新技术－直螺纹连接；混凝土浇注采用输送泵；楼板模板采用大片竹模板；支撑采用碗扣式脚手架，快拆支撑体系；微机技术用于预算编制和成本核算管理。9.3材料保证认真提前做好原材料、半成品、成品需用计划，由施工单位采购加工的材料提前组织进货，必要时在其他地方贮备。积极配合建设单位搞好其所供材料的进货检验工作。9.4建立工程例会制度，请建设单位参加，以便早解决协调施工中遇到的问题。9.5根据施工总进度计划，制定月、季施工进度计划，对施工进行动态管理及时调整。关键工序需要时昼夜施工，确保绝对工期的实现。9.6加强调度工作，对施工进度计划定期检查和调整（修改）。9.7定期每月召开施工进度分析会，总结上月进度，预测规划下月进度。9.8对重要的分部分项工程编制作业计划，指导作业活动。9.9提前编制冬雨期技术措施，并严格实施，做好成品保护工作。109\n第三部分施工组织设计10施工现场安全管理措施10.1组织制度保证（1）建立健全从项目部到生产班组的安全生产体系，项目部设专职安全员一名，各班组设兼职安全员，负责现场各项安全生产的落实检查及监督工作。（2）安全组织机构图见图9-1。（3）安全生产、文明施工预控目标：省级文明工地。（4）严格按照建筑施工安全检查标准、河北省建筑施工安全检查标准实施细则及公司有关安全生产的各项规章制度，认真执行和检查落实。（5）建立健全各项安全制度、台帐及记录，分工明确，落实到人。（6）从安全教育入手，做好新工人的入场教育、周一教育、班前教育，提高职工的安全意识和自我保护能力，特别是特种作业人员必须持证上岗。（7）狠抓现场防护落实情况，坚持周六检查制度，通过检查及时发现人的不安全行为，物的不安全状态。采取纠正与预防措施，变危险为安全。对随意拆除或挪动安全防护设施的人员必须严格进行处罚。10.2安全生产技术措施工程施工前，根据工程特点制定相应的安全技术措施。对针对性较强的工程项目编制专项方案，主要包括：脚手架工程、施工用电、物料提升机、塔式起重机等。分部、分项工程施工前，技术负责人要向班组长进行安全技术措施交底，交叉作业前向有关班组长进行安全交底。班组长每天要对工人进行施工作业环境的安全交底。10.2.1基坑防护（见攀大图书馆土方工程施工方案）10.2.2架体支护建筑物外墙外侧塔设双排落地式脚手架，楼层施工采用碗扣式脚手架，外侧满挂密目安全网，架体搭设前编制详细的架体搭拆方案，并进行交底。架体搭设完成后需进行验收，合格后方可使用。卸料平台的搭设必须经计算并悬挂限定荷载标牌。搭设“之”字形通道作为各楼层施工人员的上下通道，通道满铺木脚手板并钉防滑木条，通道两侧设两道护身栏杆并挂密目安全网。109\n第三部分施工组织设计图10-1安全管理组织机构图10.2.3模板工程模板安装前向操作班组及专职质检员进行安全技术交底，模板支设完成并经验收。后方可进行下道工序施工模板拆除需强度达到规定要求并经技术人员认可，经拆模申请批准后方可进行拆模施工。模板拆除前需对操作班组进行安全技术交底，拆模时在作业范围内设安全警戒线并悬挂警示牌，并设专人看守。模板的拆除应按先支的后拆，后支的先拆，先拆不承重部分，后拆承重部分，自上而下的原则进行，并应随拆随运，严禁随意抛掷，且不得留有未扩除的悬空模板。拆除后各种模板要分类、分规格堆放整齐，堆放高度不得超过2m，在楼层内临时堆放时距楼层边沿不得小于1m，堆放高度不得超过1m。10.2.4109\n第三部分施工组织设计三宝、四口及临边防护进入施工现场的所有人员必须正确佩戴安全帽，高空作业必须系好安全带，挂钩的位置要牢固。在建工程外侧挂密目安全网封闭。三宝用品必须要有安全合格证明，安全网要有建筑安全监督管理部门准用证。各层架体及模板拆除后应立即对洞口及临边进行防护，其方法如下：各层上料口设门形固定栅门控出建筑物部分两侧，设防护栏并挂安全网防护，底面满铺脚手板。楼梯及各楼层临边部位用管搭设1.2m高护栏及档脚板。对楼板、屋面上短边尺寸小于25～50cm的孔洞口用5cm厚木板、废竹胶板盖设并固定。对边长50～150cm的洞口需加设扣接φ48架管的安全网。对于边长在150cm以上的洞口四周设防护栏杆，洞口下张设安全平网。10.3高处作业（1）高处作业前应进行安全防护设施的逐项检查和验收，验收合格后方可进行高处作业。施工中对高处作业的安全技术设施，发现有隐患和缺陷时必须及时解决，危及人身安全时，必须立即停止作业。（2）攀登和悬空高处作业人员以及搭设高处安全设施的人员经过专业技术培训及专业考试合格持证上岗。（3）施工作业场地有坠落可能的物件应一律先行撤除或加以固定。（4）施工过程中凡水、冰、雪、霜均应及时清除，人员上下行走的坡道必须钉木条防滑。（5）高空作业人员必须正确佩戴安全带、安全帽，不得穿拖鞋、高跟鞋及易滑的硬底鞋。（6）禁止攀登脚手架、井字架及乘坐吊笼上下。（7）在高处作业严禁向下抛掷各种物体，以免伤人。工作时间不准打斗、嬉闹。10.4交叉施工（1）支模、砌筑等各工种交叉作业时不得在同一垂直方向操作，下层作业的位置必须处于上层可能坠落物件范围半径之外。因工序安排必须进行交叉作业时，必须采取搭设安全防护棚、张挂安全网等措施。（2）钢模板、脚手架等拆除时，下方不得有其他操作人员。（3）进料及进出口采用架管搭设安全通道，上部满铺脚手板。10.5施工机具、塔吊安全防护（1）施工机具、塔吊、吊装设备在安装前必须编制安拆方案，在使用前必须进行安装验收，验收合格后方可使用。（2）机械操作人员必须经培训合格后持证上岗，非本机型司机不得上机操作。（3）所有机械必须按规定进行定期的检查，并认真做好机械日常的维护、保养，填写机械运行台帐。（4）109\n第三部分施工组织设计各种起重机械严禁超载运行，起重作业区设警戒标志并设专人警戒和指挥塔吊。（5）现场所有带电设备、塔吊应有有效的安全防护设施及保护接零并安装漏电保护器，其防护设施不得私自拆除。10.6消防（1）建立现场消防体系，加强现场人员的消防培训、学习及器具的使用。（2）根据施工平面图消防栓位置设置消防箱，箱内消防设施应合格有效，水源应接至各施工楼层，以便发生火灾时使用。（3）现场电锯棚及各楼设泡沫或干粉灭火器及灭火工具，总电源箱、铁件加工场附近设干粉灭火器。（4）严格动火审批制度，不得私自动火。（5）消防设施应有防雨、防冻措施，并定期进行检查，保持消防水畅通，灭火器具有效，各种消防器具不得任意移动中遮盖、严禁挪作他用。（6）易燃物品应专库存放，严禁在办公室、工具库、宿舍等房屋内存放。木工电锯棚内锯沫应及时消除。109\n第三部分施工组织设计11现场文明施工、降低成本和成品保护措施11.1文明施工措施大力开展创建文明工地活动，加强施工现场管理，努力改善施工现场的作业和对文明状况。施工现场在大门口内设置施工平面图，施工标牌，安全生产标牌，宣传教育及文化专程，并设专人进行管理。施工现场道路、三大工具堆场、搅拌站、堆料厂等地面全部硬化，建筑物挂绿网封闭。安全区地区铺砖，设花池绿化，办公区与施工区分开。安全与消防设施安全。对临时设施的搭设进行规划，做到“三清六好”对施工现场场地和环境要科学管理，现场统一设食堂，冲水式厕所、淋浴，保证职工吃好、休息好，工作好，加强环境卫生。各种材料成品、半成品堆放要整齐，并挂好标识牌。散材料和施工垃圾及时清理干净，集中堆放及时外运。加强职工教育工作，做好现场文明施工规定的宣传教育工作，使全体职工做到讲文明、讲卫生。加强成品保护工作和施工机械保养工作。11.2降低成本措施严格执行限额领料制度，严把材料使用关。严格执行施工平面布置，合理利用场地，加强计划管理，减少各种材料构配件的二次搬运。钢筋采用集中配料加工，降低消耗。综合利用吊装机械，减少吊次，以节约台班费。严格计量制度，提高混凝土及砂浆计量的准确性，混凝土掺外加剂，节约水泥用量。搞好标高的控制工作，浇注混凝土时随打随抹，减少找平砂浆。楼板支撑采用早拆体系，加快模板及支撑周转速度，减少用量。做到浇筑混凝土、砂浆随清随用，工完料用尽。11.3成品保护措施加强对职工教育，提高质量意识，自觉做好成品保护；机械开挖基场时，预埋10～15cm土层人工挖除，以免优动地基，挖完后，尽快铺打垫层，保护基层。组装模板时，要轻拿轻放，模板拆除时避免重撬硬砸，以免损伤混凝土和损坏模板。施工过程中不得踩踏攀凳已绑扎的钢筋。安装电线管理，暖卫管线或其他设施时，不得注意发断和移位钢筋。安装电线管，暖卫管线或其他设施时，不得任意切断和移位钢筋。已铺好的卷材防水层，应及时采取措施，不得损坏碰否，以免造成后患。禁止在已施工完的地面上抖和砂浆，制油灰，调制油漆等。防止地面受损。已安装的门窗框应采取保护措施，木门框用钢丝或钉木手保护，防止砸碰门框，破坏裁口，铝合金门窗保护膜易磨擦部位应用塑料薄膜包扎。合理组织工序，尤其是最后装饰装修阶段，防止交叉污染。109\n致谢结语通过自己翻阅书籍、查阅资料，参照混凝土设计计算手册对一榀框架进行了徒手演算，得出混凝土设计计算过程中的一般程序和方法。1）收集设计信息资料，掌握相关设计荷载资料；2）计算各荷载标准值作用下的结构内力；3）根据相关规范对荷载进行分析组合，得出最不利情况下的结构内力（包括弯矩M、剪力V、轴力N）；4）依据相关现行规范中的计算公式对结构构件进行截面设计；5）绘制施工图参考文献[1]GB50010-2002混凝土结构设计规范.北京：中国建筑工业出版社，2002[2]GB50009-2001建筑结构荷载规范.北京：中国建筑工业出版社，2002[3]GB50007-2002建筑地基基础设计规范.北京：中国建筑工业出版社，2002[4]GB50068-2001建筑结构设计可靠度统一标准.北京：中国建筑工业出版社，2002[5]JGJ0003-2002高层建筑混凝土结构技术规程.北京：中国建筑工业出版社，2002[6]GB50300-2001建筑工程施工质量验收统一标准.北京：中国建筑工业出版社，2002[7]施岚青，国振喜，孙培生.简明混凝土结构设计手册.天津：冶金工业出版社，2000[8]沈蒲生主编，梁兴文副主编.混凝土结构设计原理.北京：高等教育出版社，2007.11[9]沈蒲生主编，梁兴文副主编.混凝土结构设计.北京：高等教育出版社，2007.11[10]梁兴文主编.土木工程毕业设计指南（房屋建筑工程）.北京：科学出版社[11]重庆建筑大学，哈尔滨建筑大学主编，西安建筑科技大学主审.结构力学.北京：中国建筑工业出版社.2008.6[12]白国良主编，刘明副主编.荷载与结构设计方法.北京：高等教育出版社.2008.12[13]霍达主编.何益斌副主编.高层建筑结构设计.北京：高等教育出版社.2009.6109\n致谢致谢毕业设计从开始准备到最终完成，总共历时2个月。在毕业设计的过程中，发现了自己很多的不足，知识不够牢固，细节考虑不全面。如果不是老师的耐心指导，单凭我自己是无力完成这份成果的。所以在此，感谢毕业设计指导老师---李晓明老师，以及从大一到大四教过我的所有老师。因为你们的教育，我才成长成为一个合格的大学毕业生，因为你们的教育我才能在做毕业设计的时时候综合准确运用各种知识。同时，也感谢学校对我的培养，感谢各位领导，各位老师对我学习和生活的全方位的关怀。在攀枝花学院的四年，丰富了我的知识、拓展了我的视野、提高了为人处世的方法，都是我以后人生道路上的最为宝贵的东西，指引着我向前走。真真正正能为社会做出属于自己的贡献。109
