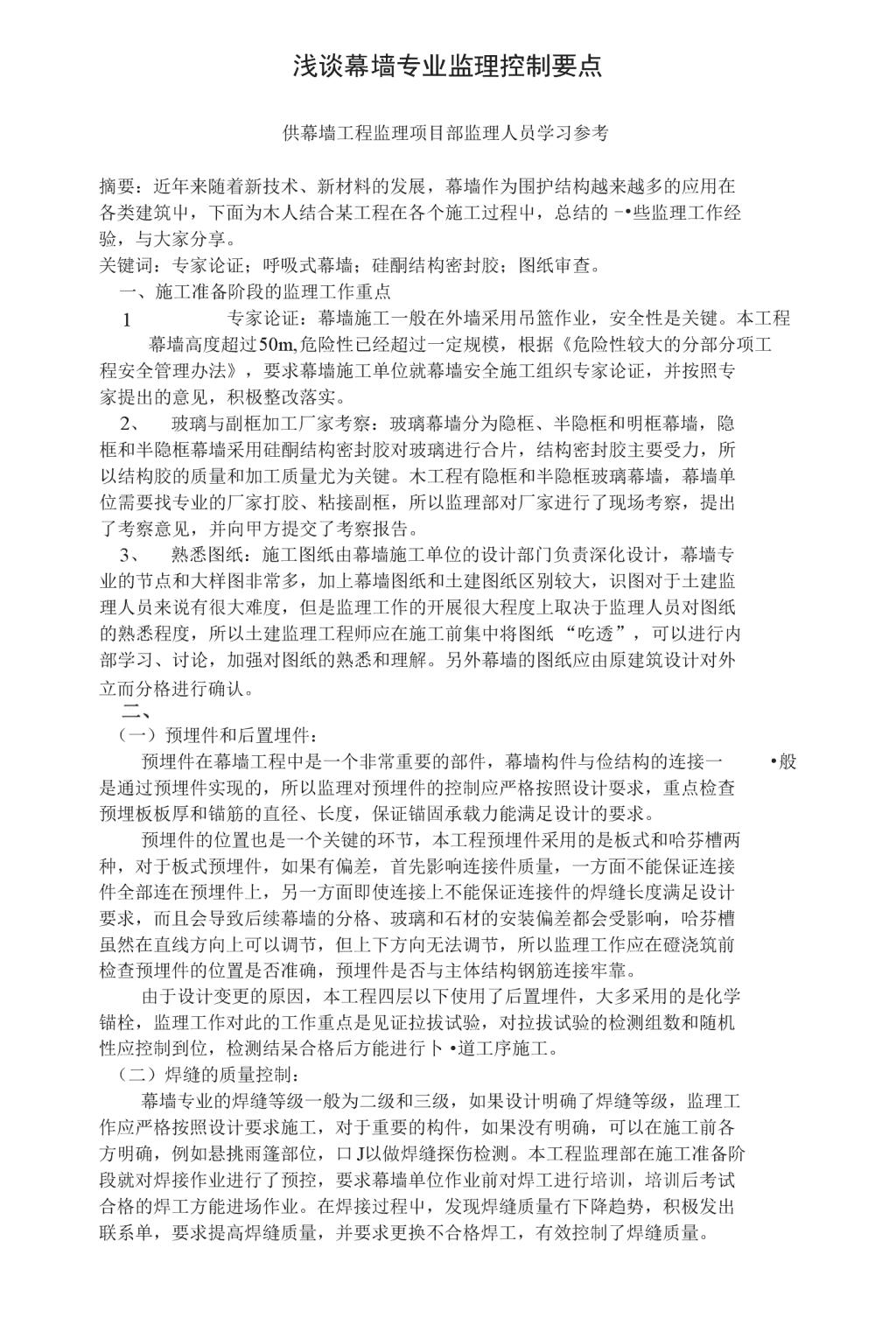

浅谈幕墙专业监理控制要点供幕墙工程监理项目部监理人员学习参考摘要：近年来随着新技术、新材料的发展，幕墙作为围护结构越来越多的应用在各类建筑屮，下面为木人结合某工程在各个施工过程屮，总结的-•些监理工作经验，与大家分享。关键词：专家论证；呼吸式幕墙；硅酮结构密封胶；图纸审查。一、施工准备阶段的监理工作重点1、专家论证：幕墙施工一般在外墙采用吊篮作业，安全性是关键。本工程幕墙高度超过50m,危险性已经超过一定规模，根据《危险性较大的分部分项工程安全管理办法》，要求幕墙施工单位就幕墙安全施工组织专家论证，并按照专家提出的意见，积极整改落实。2、玻璃与副框加工厂家考察：玻璃幕墙分为隐框、半隐框和明框幕墙，隐框和半隐框幕墙采用硅酮结构密封胶对玻璃进行合片，结构密封胶主要受力，所以结构胶的质量和加工质量尤为关键。木工程有隐框和半隐框玻璃幕墙，幕墙单位需要找专业的厂家打胶、粘接副框，所以监理部对厂家进行了现场考察，提出了考察意见，并向甲方提交了考察报告。3、熟悉图纸：施工图纸由幕墙施工单位的设计部门负责深化设计，幕墙专业的节点和大样图非常多，加上幕墙图纸和土建图纸区别较大，识图对于土建监理人员来说有很大难度，但是监理工作的开展很大程度上取决于监理人员对图纸的熟悉程度，所以土建监理工程师应在施工前集中将图纸“吃透”，可以进行内部学习、讨论，加强对图纸的熟悉和理解。另外幕墙的图纸应由原建筑设计对外立而分格进行确认。（一）预埋件和后置埋件：预埋件在幕墙工程中是一个非常重要的部件，幕墙构件与俭结构的连接一•般是通过预埋件实现的，所以监理对预埋件的控制应严格按照设计耍求，重点检查预埋板板厚和锚筋的直径、长度，保证锚固承载力能满足设计的要求。预埋件的位置也是一个关键的环节，本工程预埋件采用的是板式和哈芬槽两种，对于板式预埋件，如果有偏差，首先影响连接件质量，一方面不能保证连接件全部连在预埋件上，另一方面即使连接上不能保证连接件的焊缝长度满足设计要求，而且会导致后续幕墙的分格、玻璃和石材的安装偏差都会受影响，哈芬槽虽然在直线方向上可以调节，但上下方向无法调节，所以监理工作应在磴浇筑前检查预埋件的位置是否准确，预埋件是否与主体结构钢筋连接牢靠。由于设计变更的原因，本工程四层以下使用了后置埋件，大多采用的是化学锚栓，监理工作对此的工作重点是见证拉拔试验，对拉拔试验的检测组数和随机性应控制到位，检测结杲合格后方能进行卜•道工序施工。（二）焊缝的质量控制：幕墙专业的焊缝等级一般为二级和三级，如果设计明确了焊缝等级，监理工作应严格按照设计要求施工，对于重要的构件，如果没有明确，可以在施工前各方明确，例如悬挑雨篷部位，口J以做焊缝探伤检测。本工程监理部在施工准备阶段就对焊接作业进行了预控，要求幕墙单位作业前对焊工进行培训，培训后考试合格的焊工方能进场作业。在焊接过程屮，发现焊缝质量冇下降趋势，积极发出联系单，要求提高焊缝质量，并要求更换不合格焊工，有效控制了焊缝质量。n（三）玻璃幕墙的现场质量控制：1.玻璃和副框从厂家加工好，运至现场后监理人员应做玻璃粘接性试验,硅酮结构胶脱胶形式为内聚性破坏图（B）为合格，证明结构胶与基材粘接牢靠。（本试验方法是破坏性试验，在实际施工屮玻璃会冇损坏，监理人员可以在破损的玻璃上做试验）2.本工程西立面采用的是外循环呼吸式幕墙，呼吸式幕墙在节能方面有优势。但对于现场监理工作有难度，因为一个预埋件耍承受双层幕墙的荷载，本工程双层幕墙个别部位连接件和预埋件的焊接不到位，有的是不能保证全部焊接上，有的是连接件与埋件空隙过大。针对此类问题，监理部在监理例会上多次要求幕墙单位编制专项的加固措施，最终幕墙单位实施了加同措施，在轮悬挑板平面上放置后置埋件与侧面练成整体，提高了此部位的结构可靠度。3.玻璃幕墙的立柱（铝龙骨）上端与主体结构为固定连接，下端为可上下的活动连接，立柱在对接时留有15mm左右的仲缩缝，这样能保证幕墙在承受荷载时能有变形能力，但是本工程双层幕墙在最底部的立柱上都是同定的，这样就不能保证幕墙结构适应主体结构的位移了。所以监理人员要求施工单位编制专项措施，幕墙单位通过在底部转接件开槽的方式可以解决此类问题。4.本工程监理发现玻璃安装后，底部没有设置托条，因为结构胶承受永久荷载的能力很低，并且会有明显的变形，所以根据《玻璃幕墙工程技术规范》566条的要求，发出工作联系单，要求幕墙单位整改落实。最终幕墙单位在安装扣盖吋将托条全部安装上。5.本工程玻璃安装后副框与立柱、横梁交接处有不平整现象，原因叮能是副框在注胶过程屮没有调整好方正，也可能立柱、横梁安装过程中有偏差，多种偏并累加后导致出现以上现象，监理人员发出联系单要求施工单位从各个方面严格控制，减少岀现此类现象，对安装的玻璃及时调整，避免影响室内观感质量。（四）石材幕墙的现场质量控制：1.本工程个别部位立柱与横梁采取的是焊接，根据《金屈与石材幕墙工程技术规范》第5.6.6条款规定，横梁应通过角码、螺钉或螺栓与立柱连接，角码应能承受横梁的剪力。监理人员及时发出工作联系单耍求施工单位停止此部位作业，立即整改。幕墙单位通过设计部门出具设计变更，解决此部位问题。2.本工程在上下立柱连接施工小，发现芯柱长度为300mm,根据《金屈与石材幕墙工程技术规范》第5.7.2条款规定，芯柱的总长度应为400mm,所以监理人员要求施工单-位禁止规格为300mm的芯柱进场，将全部已进场的此规格芯柱做退场处理，出具退场证明，并在退场时监理人员全过程见证。3・石材干挂件常用的有背栓、钢销、T型、SE型等几种类型，钢销挂件一n般用于非抗震或者抗震设计为6、7度幕墙中，T型挂件根据《北京由推广、限制和禁止使用建筑材料目录（2010年版）》通知要求，已经被禁止使用。本工程采用SE挂件和背栓挂件，背栓挂件多用于上部和底部的收口部位。石材干挂过程中，监理工作重点应是干挂胶的使用。石材挂件的胶必须采用的是环氧粘接剂，也就是AB胶，不应使用不饱和聚酯粘接剂，也就是云石胶。云石胶虽然固化吋间快，但不能适应变形，容易发生脆性破坏，而且耐老化差，易污染石材，一般只用于石材的修补、粘接定位、填缝。4.控制色弟：木工程石材是犬然花岗岩，主要的颜色是黄金麻，由于是犬然石材，色差避免不了，如何将色差的影响降到最低是监理工作的重点。首先是考察石材加工厂家，加工厂家应有足够的空间进行排版，在石材到场后，幕墙施工人员应严格按照厂家的编号进行石材干挂，本工程在挂石材过程中，发现色差比较明显后，积极与厂家联系，邀请厂家技术人员到现场找出问题根源，最后提出解决办法，避免色差影响整体建筑物的外观效果。（五）幕墙的防火、防腐：1.防火：首先是防火分区，木工程7・9轴为幕墙主要的防火分区，设计上玻璃幕墙所用的玻璃是防火玻璃，龙骨和横梁采用的都是钢龙骨，监理工作的重点是检查防火涂料的厚度。施工人员先打磨，注意打濟不应在雨天进行，打磨经监理验收后开始涂刷防火涂料，根据涂料型式检测报告要求，本工程涂料度达到1.88mm,方可达到燃烧性能A级标准。涂刷完成后，施工单位找消防局的专业检测人员检查厚度。然后是层间封堵的问题，本工程外墙保温材料是80価厚保温岩棉，层间封堵采用的是100価防火岩棉，两种岩棉都是一个厂家，都是燃烧性能A级材料，幕墙单位工人在施工过程中为了方便将保温岩棉代替防火岩棉，监理人员发现后立即要求整改，并将己完成的重新验收，保证了层间的防火质量。施工屮的焊接防火控制主要采取的是防火毯、接火斗，监理工作是规范动火作业,检查动火证情况。2.防腐：首先材料的厚度应满足设计及规范要求，不论是石材幕墙还是玻璃幕墙，规范对于立柱和横梁的最小厚度都做了明确的要求。本工程铝龙骨是氟碳喷涂的，钢龙骨是镀锌的，监理工作的重点是各种构件焊接处的防腐处理，先要求施工人员将焊渣处理干净，然后刷防锈漆，监理人员按照检验批检查，合格后方能进行卜•道工序施工。玻璃幕墙不同金屈材料接触处，根据《玻璃幕墙工程技术规范》第4.3.8条要求应设置绝缘垫片，防止双金屈电偶腐蚀。三、幕墙专业的各种试验1.四性试验：也就是风压、水密性、气密性、平面变形能力的试验，是幕墙专业中比较重要的试验，在竣工验收时和节能备案屮都会用到。2.硅酮结构胶的相容性和剥离粘接性试验、并对邵氏硕度和标准状态下的粘接性能进行复验。3.玻璃：节能规范中规定，幕墙玻璃的传热系数、遮阳系数、可见光投射n比、中空玻璃露点进行复试。4・石材：复试冻融循环、弯曲强度。4.保温岩棉：复试传热系数、表观密度，燃烧性能是否达到A级材料。5.打胶的记录和养护记录:由打胶加工厂负责记录和整理，幕墙单位和监理进行抽检。6.化学锚栓（后置埋件）的拉拔试验。7.现场淋水试验。8.石材密封胶的污染性。四、结语1.注重强制性条文：监理工作开展应建立在熟悉图纸和规范的基础上，不能只看设计文件还要看规范，尤其是规范中的强制性条文，必须在监理工作严格执行，所以建议监理公司对土建监理工程师针对幕墙专业进行专门培训，提高监理人员专业水平。2.图纸审查：幕墙图纸一般情况下都是幕墙公司口己的设计部门进行深化设计，甲方的设计或者咨询公司进行审查，建筑设计会对幕墙分格进行确认。我仔细看过甲方设计部、顾问公司与幕墙设计的往来函件，甲方设计部关注的是建筑外形、立而效果、分格形式，顾问公司关注的是幕墙公司验算结杲，采取的措施、细部构造能否满足甲方的要求，而以上各方对规范的要求关注很少，所以在施工前期应对图纸进行审查，通过专业的审查，上面我提到的石材龙骨之间连接问题和芯柱长度的问题，就会在设计环节被控制住。3.监理驻场：隐框玻璃幕墙打胶环节非常重要，直接影响幕墙结构安全，所以建议监理人员对打胶工艺驻场监督，驻场有二方面好处：一是打胶情况，检查结构胶的詁牌是否满足甲方要求，二是检查结构胶的养护吋间是否满足出场要求。
