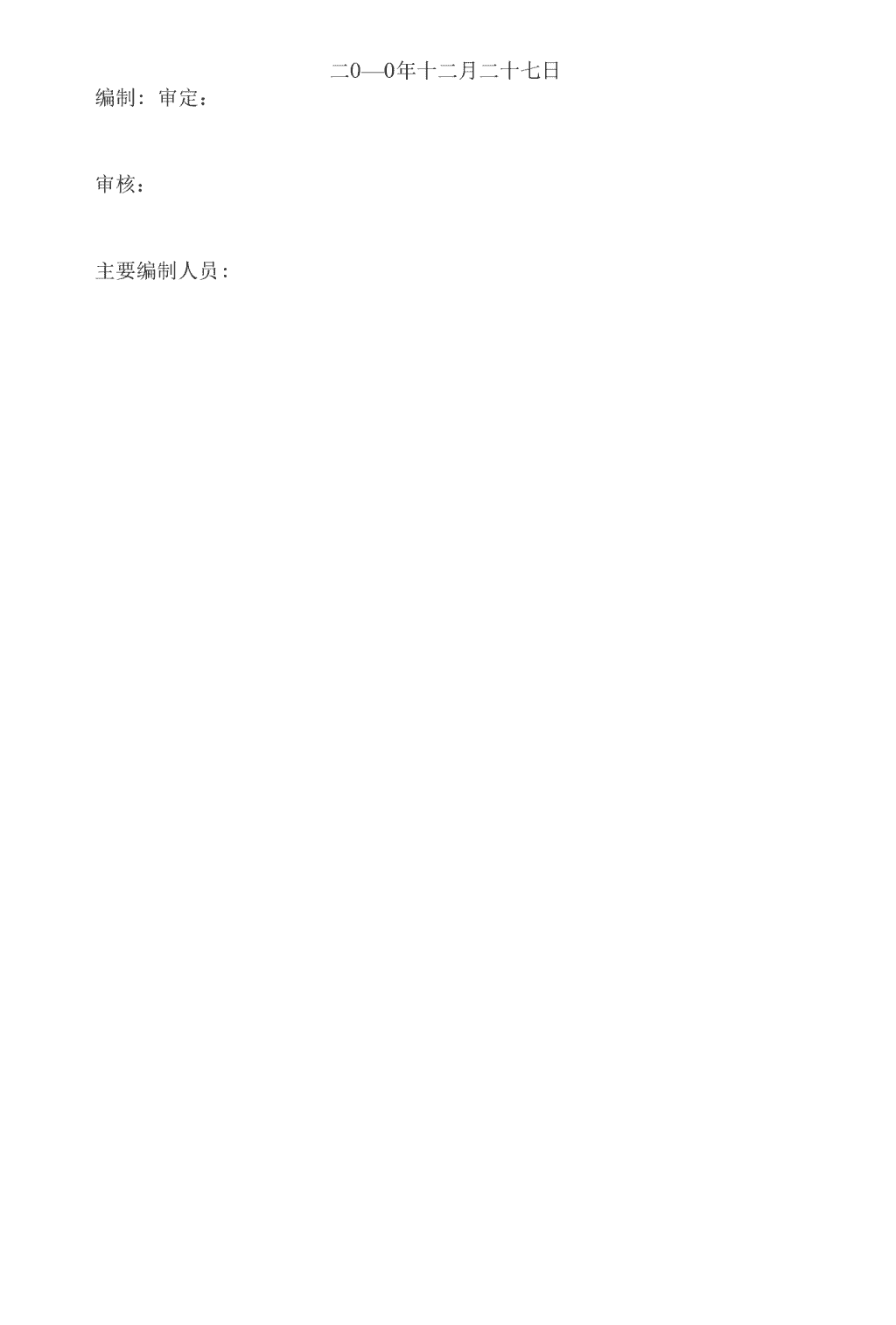

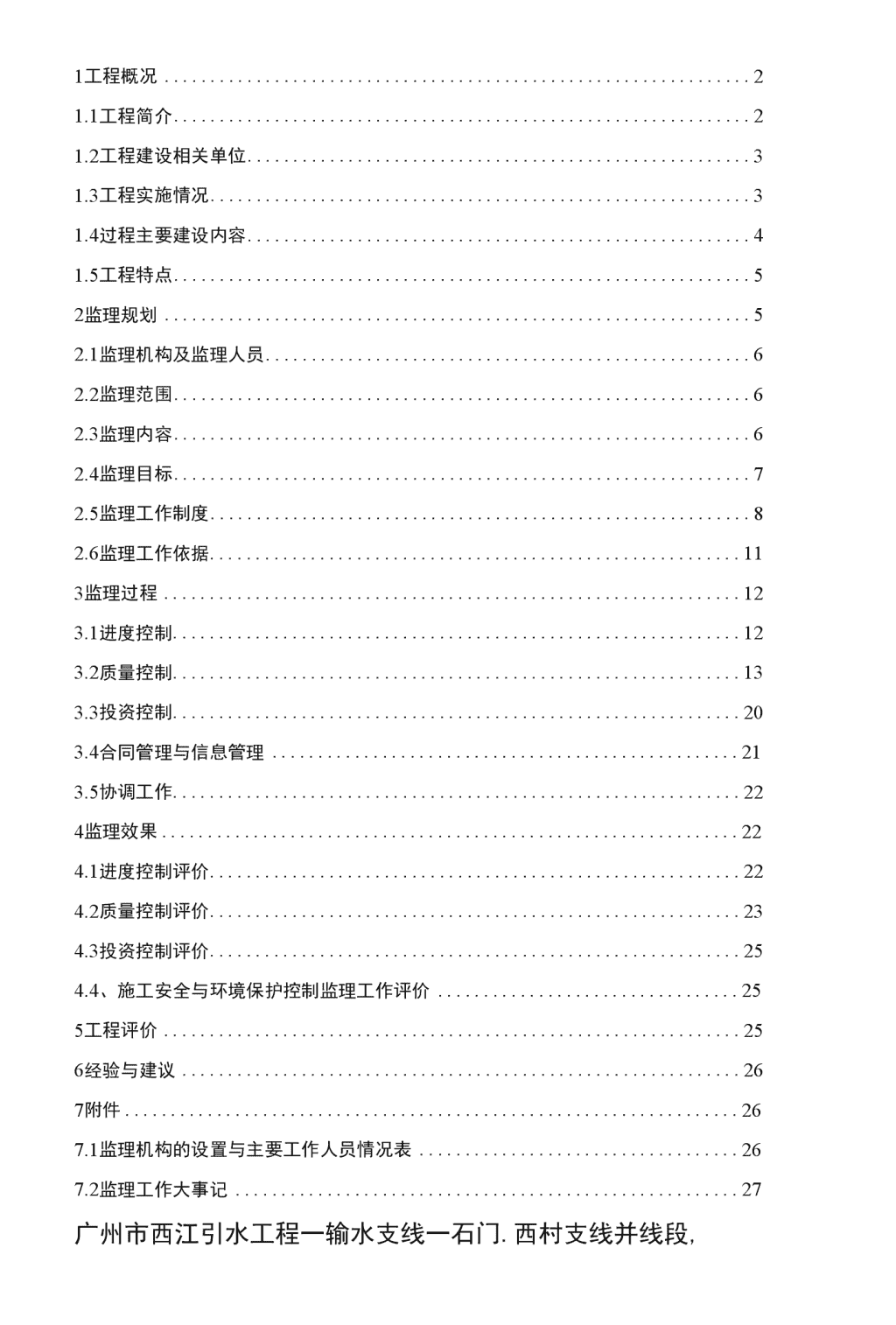

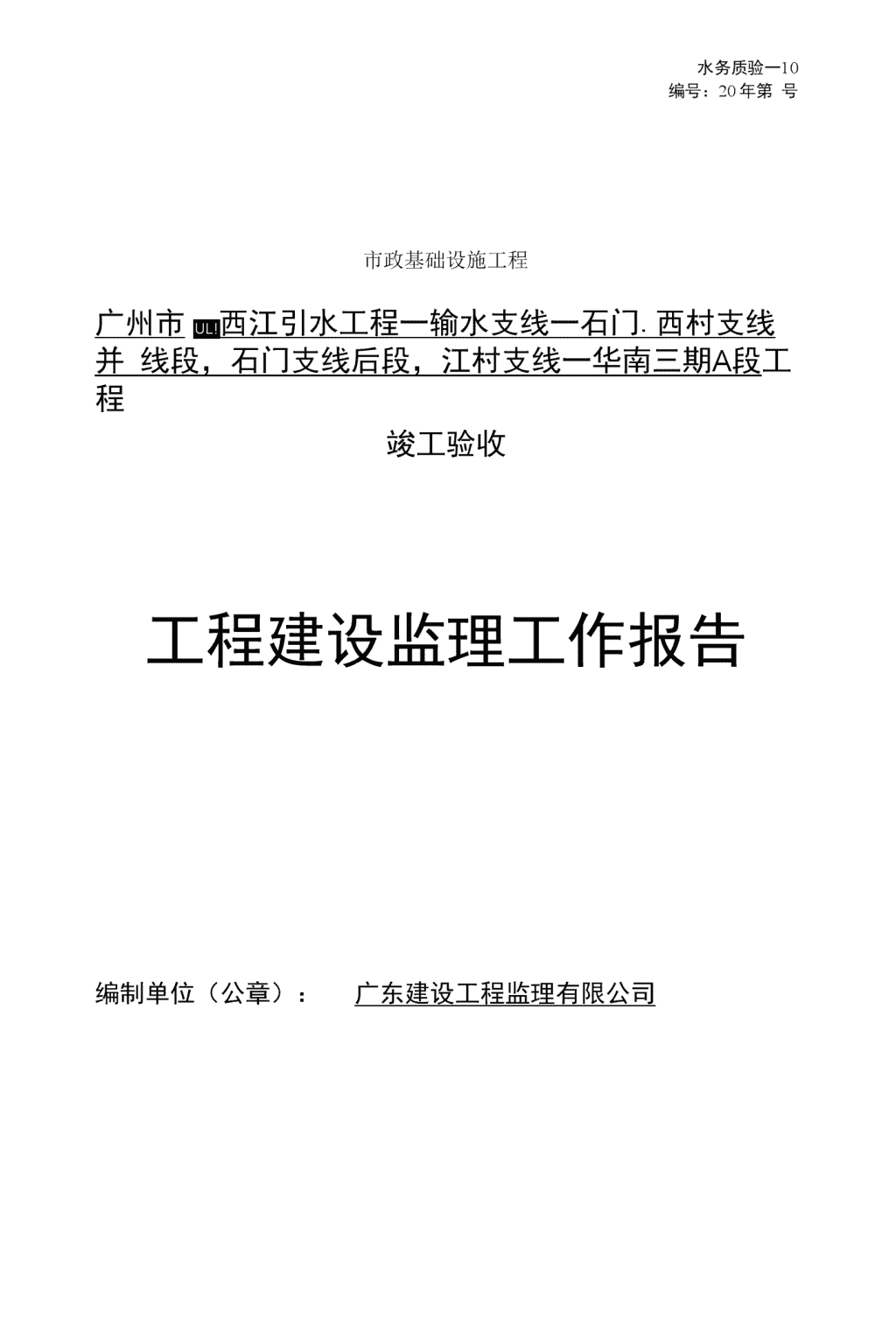

水务质验一10编号：20年第号市政基础设施工程UL!广州市西江引水工程一输水支线一石门.西村支线并线段，石门支线后段，江村支线一华南三期A段工程竣工验收工程建设监理工作报告编制单位（公章）：广东建设工程监理有限公司n二0—0年十二月二十七日编制:审定：审核：主要编制人员:n1工程概况21.1工程简介21.2工程建设相关单位31.3工程实施情况31.4过程主要建设内容41.5工程特点52监理规划52.1监理机构及监理人员62.2监理范围62.3监理内容62.4监理目标72.5监理工作制度82.6监理工作依据113监理过程123.1进度控制123.2质量控制133.3投资控制203.4合同管理与信息管理213.5协调工作224监理效果224.1进度控制评价224.2质量控制评价234.3投资控制评价254.4、施工安全与环境保护控制监理工作评价255工程评价256经验与建议267附件267.1监理机构的设置与主要工作人员情况表267.2监理工作大事记27广州市西江引水工程一输水支线一石门.西村支线并线段,n石门支线后段，江村支线一华南三期A段工程建设监理工作报告1工程概况1.1工程简介广州市西江引水工程位于广州市白云区，是广州市迎接亚运会、保障供水水源安全、提高供水水质的重点工程。同时该工程对于满足和促进广州市城市化建设的要求，扩犬城市供水范围，保障居民身体健康都具有十分重大的意见。建设单位为广州市自来水公司。本工程为广州市西江引水工程一输水支线一石门、西村支线并线段，石门支线后段，江村支线一华南三期A段工程，工程地点位于广州市白云区江村。本标段全线长度为5670.47米，共计三段，一段为石门、西村支线并线段，DN3200:KBX0+000.0〜KBX2+899.00,DN2800:KBS0+000.0〜KBS2+923.5,釆用DN3200与DN2800双管敷设，主管材为钢管，壁厚分别为16mm（非加肋）、20mm（加肋）、24mm（加肋）、28mm（非加肋），地基处理形式为部分天然地基、部分换填及搅拌桩、松木桩地基处理四种，一段为江村支线一华南-:期A段，KJ—0+0.00sKJ—0+752.14,采用DN2400单管敷设，主管材为钢管，壁厚16mm,除过武广铁路桥采用钢筋混凝土包管外，其余部分采用直埋，地基处理形式为天然地基、小型树根桩加固土、搅拌桩地基处理三种形式，另一段为石门支线后段,釆用DN1600、DN2000、DN2400、DN2800三种管径，里程分别为：KSA0+000.0〜KSA1+250.00,KSB0+000.0〜KSB1+238.87,KSA1+888.65〜KSA2+152.03,KSB1+881.33〜KSB2+149.72,KSA2+152.03〜KSA2+494.03,KSC0+000.0〜KSC+34.76,KSD0+000.0〜KSD+35.725壁厚分别为14mm（非加肋）、16mm（非加肋）、20mm（非加肋）、24mm（加肋），地基处理形式为部分天然地基、部分换填及搅拌桩、预制方桩地基处理四种。工程内容包括管线穿越大型河道、道路堤岸绿化带等障碍；附属设施包括排气阀及井、排水阀及井、检修阀门及井和供电外线等各种附属设施。1.1.1工程位置n本工程建设地点位于广州市白云区石井镇。1.1.2工程布置本标段全线长度为5670.47米（并线段以最长管线计），共计三段，一段为石门、西村支线并线段，DN3200:KBX0+000.0〜KBX2+899.00,DN2800:KBS0+000.0〜KBS2+923.5,采用DN3200与DN2800双管敷设，一段为江村支线一华南三期A段，KJ—0+0.00〜KJ—0+752.14,采用DN2400单管敷设，另一段为石门支线后段，采用DN1600>DN2000>DN2400、DN2800三种管径，里程分别为：KSA0+000.0〜KSA1+250.00,KSB0+000.0〜KSB1+238.87,KSA1+888.65〜KSA2+152.03,KSB1+881.33〜KSB2+149.72,KSA2+152.03〜KSA2+494.03,KSC0+000.0〜KSC+34.76,KSD0+000.0〜KSD+35.725。1.1.3主要经济指标本工程合同总价造价为1・38亿元，施工合同工期9个月，监理合同工期9个月。1.2工程建设相关单位建设单位：广州市自来水公司设计单位：上海市政工程设计研究总院广州市公用事业规划设计院勘测单位：广东省水利电力勘测设计研究院监理单位：广东建设工程监理有限公司施工单位：广州市自来水工程公司质量监督单位：广州市水务工程质量安全监督站1.3工程实施情况本工程合同要求开工H期为2009年9月，完工13期为2010年5月300o实际施工单位于2009年5月进场，6月25日完成项冃部办n公室、生活用房、材料仓库、加工场的搭建工作，完成“三通一平”工作及施工测量复核工作。2009年7月22日正式开工，2010年8月30日完工。各分部工程开完、工情况：（1）、管道基础处理：开完工H期：2009年7月22FT2010年7月4日（2）、管道安装：开完工日期：2009年8月15日~2010年7月20日（3）、管道回填：开完工日期：2009年9月6日〜2010年8月7日（4）、管道试压：开完工FI期：2009年9月10日~2010年8月23日（5）、管道附属构筑物：开完工H期：2010年2月5FT2010年8月30日1.41程主要建设内容本标段主要施工建设项目包括：1、地基处理包括松木桩、预制方桩、树根桩、搅拌桩；2、基坑支护旋喷桩、拉森钢板桩；3、垫层采用级配碎冇换填、屮砂、粗砂；4、管道基础为钢筋婭；5、管道铺设，部份釆用钢筋轻包封；6、管道回填土、中粗砂、级配石、栓等;7、井施工及阀门安装：检修阀及连通阀（井16座、阀门10个）、排气阀（井13座、阀门15个）、排水阀（井4座、阀门4个），进人孔（孔12个、井10个）等。1.51程特点：n（1）、管线长度较长，地质情况复杂，遇到地下管线及障碍物较多，如天然气管线、电信、联通、有限电视等，给施工造成一定的难度。（2）、该工程采用大直径管材，在给水工程中较为少见，所用管材均为钢管，焊接所需要的时间较长，给施工造成一定难度。（3）、管线较长，沿线涉及的产权单位较多，协调工作量较大。（4）、且由于施工路段物流较多，交通繁忙拥堵，给施工及材料运输造成极大的困难。（5）、本工程管线位置变化较大，设计变更较多，给施工造成了较大影响。2监理规划根据本工程施工特点编写了《广州市西江引水工程一输水管线工程（广州段）监理规划》（以下简称《监理规划》，其主耍内容为工程概况、监理范围、监理工作内容、监理组织及监理人员、监理工作依据、监理目标、主要监理措施程序等。2.1监理机构及监理人员根据该项目建设监理合同的要求，在施工现场设立了“广州市西江引水工程一输水管线工程（广州段）项目监理部”（以下简称监理部）。按照施工现场的实际情况，成立了广州市西江引水工程一输水管线工程（广州段）十三标项目监理组，监理部采取直线式管理模式，即总监、副总监、监理工程师、监理员监理部主要监理人员职务姓名职称公司分管领导李京工程师总监陈雪贵高级工程师注册监理工程师副总监刘银注册监理工程师专业监理工程师李卫华注册监理工程师专业监理工程师郑平注册监理工程师专业监理T程师曹新润注册监理工程师n监理员周明根工程师监理员贺海生工程师监理员贺旺磊助理工程师监理员刘海洋助理工程师监理员余卫平助理工程师1.2监理范围本工程项目的施工准备期、施工期、竣工结算期、缺陷责任期全过程监理服务及工程竣工结算审核及协调等相关工作。按照《建设工程施工监理规范》、《建设工程安全生产管理条例》中规定的监理内容,并结合本工程具体情况对工程实施全过程监理。工程实施过程屮工程量增减、设计变更均属本工程监理范围。2.3监理内容1.3.1工程设计技术方面1）参与发包人组织的施工图纸审查会议，向发包人提供书面审查意见，并对会议意见整理形成《施工图审查会议纪要》；组织进行现场设计技术交底。2）审核承包人按工程合同文件规定应由承包人提交的技术文件。审核承包人对设计文件的意见和建议，发现问题及时与设计人联系处理，重大问题及时向发包人报告，并协助处理。3）协助发包人会同设计人对重大技术问题和优化方案的专题讨论；协助发包人核查各项设计变更文件，捉出意见与优化建议方案。4）保管所有技术文件及过程资料。2.3.2.工程采购方面1）协助发包人进行采购招标工作。2）管理采购合同，并对采购计划进度进行监督与控制。3）代表发包人对永久性工程设备进行质量检验和到货验收。n2.3.3.工程施工方面1）开工准备①协助发包人落实按工程建设合同必须提供的施工条件；②审查承包人的开工准备工作，包括•承包人提交的施工组织设计、施工进度计划、技术措施、作业规程，工艺试验成果、临建工程设计以及使用的原材料等，在检查与审查合格后总监理工程师签发项目工程开工令。③审查承包人选择的分包单位资质，并报发包人批准。④协助发包人组织图纸会审，进行技术交底，及时复核测量。⑤签发补充设计文件等，答复承包人提出的建议和意见。2）进度控制根据工程建设合同总进度计划和批准的承包人进度计划检查其进度计划的实施情况；当实施进度发生较大偏差时，及时要求承包人提交赶工措施；因承包人原因不予调整进度计划。当实施中发生较大设计变更和人力不可抗拒灾害时，及时提出调整进度计划的建议方案报发包人同意后，指示承包人按调整的进度计划完成。3）质量控制审查施工单位的质量保证体系和措施，核实质量文件；依据工程建设合同文件、技术标准及规范，对施工的全程进行巡视检查、监督管理，对重要工程部位和主要工序进行旁站监理、跟踪监督；严格控制、处理工程变更，下达工程变更令；以单元工程为基础，按相关法律、法规，国家规定标准及相关的验收规范进行工程质量的验收评定,协助发包人按规定进行工程各阶段验收及竣工验收，审查承包人编制的竣工图纸和资料。4）投资控制协助业主编制投资控制冃标和年度投资计划；审查承包人提交的n资金流计划；审核承包人完成的工程量和工程款，并签发计量和支付凭证；审核变史工程的计量和价款；受理索赔屮请，进行索赔调查和谈判，提出处理意见，报发包人批准；进行工程结算初步审核工作（包括工程量复核、竣工图审查、工程完工结算审核），报发包人审查。5）保修期内有关监理工作。6）其他相关工作。2.3.4合同管理依据施工承包合同和相关法律法规控制工程投资、进度和质量。解决合同执行屮的问题，公正、公平地处理合同索赔和争议，为工程顺利实施作好合同管理T作。2.3.5信息管理依据工程建设监理合同规定做好施工现场记录与信息反馈；及时编制监理月、年报；按期整编工程资料和工程档案，做好文、录、表、单的日常管理，并在工程验收后移交建设单位。2.3.6协调根据监理合同授权范围协调工程建设各方的工作，以事实为依据，以法律、法规、合同为准则，坚持“实事求是，平等协商、公正合理”的原则，协调发包人和承包人之间的关系，在维护发包人的正当利益的同时，维护承包人的合法权益。2.4监理目标投资目标：按合同价进行控制。进度目标：确保按合同工期完工。质量目标：工程质量满足设计要求，施工质量达到优良等级。安全目标：确保安全文明生产，全程无人身伤亡事故。n2.5监理工作制度根据监理规范和《监理规划》制定《监理实施细则》和各种监理工作制度，作为施工监理的依据。（1）本工程相关的监理实施细则：《安全监理细则》、《测量工程监理细则》、《防水施工监理细则》、《环境和职业健康安全监理细则》、《基坑支护监理细则》、《搅拌桩施工监理细则》、《开槽埋管监理细则》、勞站监理细则》、《土方开挖监理细则》等。（2）设计文件和图纸审查及技术交底制度在工程开工前对设计文件和图纸进行认真的复核，并组织图纸会审，广泛听取参建各方意见，由设计单位进行技术交底，根据协商统一的事项写出会议纪要，交参建各方执行，同时签发施工图纸。（3）开工报告审批制度审查承包人报送的《施工组织设计》符合要求后，当合同项口的主要施工准备工作完成时，承包人报送《工程项目开工申请表》，由总监签发《工程项目开工令》。每一分部工程开工前，承包人均要报送施工措施计划和《分部工程开工申请表》，监理部审核后，签发《分部工程开工通知》。（4）材料、构配件检验及复检制度工程施工所需的水泥、钢筋、砂、石料等主耍原材料及中间产品、构件，监理人员要对进场材料和构配件的出厂证明、材质证明进行检查，在使用Z前监理工程师应见证施工单位从进场材料中取样，送具有相应资质的检测单位检测。具体取样检测频次见下表：1）主要原材料、中间产品取样规则和方法一览表材料试验项目取样规定…般项H其他项目取样单位取样数量取样方法n水泥标准稠度，凝结时间，抗压和抗折强度细度，体积安定性同厂家、同一出厂日期、同品种、同标号每批次200T一次一批水泥中选取平均式样20Kg从不同部位至少15袋水泥中抽取热扎钢筋屈服和极限强度、延伸率、冷弯冲击性韧、硬度、焊件力学化学分析同牌号、同炉号、同轨胳、同一交货状态W60t每批4根、每根取拉力、冷弯试件各2个任选2根，并将钢筋端头弃100cm砂碎石颗粒级配、比重、松散容量、空隙率、含水率、含泥量砂：有机物，三氧化硫和云母今富石:针片状和软弱颗粒含量不超过200m'为一批砂22kg,石约40~80kg在砂石堆上、屮、下三个部位取若干拌合均匀，缩分法提取2）监理部主要检测设备一览表名称型号数量备注水准仪1台全站仪1台经纬仪1台塔尺1根（5米）30米卷尺1套5米钢卷尺2套3米靠尺1根水平尺1根照像机1台计算机1台套打印机/扫描仪工稈常用软）复印机1台（5）工程变更审批制度按《变更监理工作程序》进行。n（6）工程质量检验制度按《工序或单元工程质量控制监理工作程序》进行。①关键部位和重要工序施工，监理人员应旁站施工，做好旁站记录并经施工现场负责人签认。②隐蔽工程检查验收：隐蔽工程隐蔽前，承包人要先进行自检，并将自检资料提前3天报监理工程师，由其排出计划，通知设计、建设、和质监等单位共同进行质量检查验收、签认。③单元工程检验。上一单元工程（工序）质量未经检验或检验不合格，不得进行下一单元工程（工序）施工。（7）工程计量付款签证制度按《工程款支付监理工作程序》进行。（8）会议制度包括第一次工地会议、监理例会（每星期一次）和不定期召开的监理专题会议。会议主要是检查解决施工质量、安全、进度等方面的问题，重点安排下一阶段施工计划，以及完成计划需要采取的具体措施、注意问题等。（9）工作报告制度①监理部每月编写《监理月报》及时报送发包人。②监理部根据施工实际情况及时召幵专题会议，研究解决施工中出现的质量和进度等问题，并及时形成会议纪要送达发包人和参会各方执行。③在工程项目验收时，提交建设监理工作报告。（10）工程质量评定制度按《质量评定监理工作程序》进行。（11）监理部内部工作制度：①监理人员岗位职责；②监理人员廉洁口律制度;③监理工作日记制度；④档案管理制度制度；n①监理人员业绩考核制度;②考勤制度。2.6监理工作依据(1)国家和地方现行有关工程建设及建设监理法律、法规、政策、规范及标准；(2)政府批准的建设计划、规划、设计文件；(3)木工程合同、招投标文件；(4)监理合同及委托人认可的其他监理工作文件；(5)经批准的施工图纸说明，井图纸会审确尢的设计修改通知书及有关施工图集；(6)与本工程有关的合同或协议；(7)委托人发出的指令。3监理过程3.1进度控制(1)严格审查开工报审文件，为工程顺利施工打好基础。监理部对施工单位编制的施工组织设计进行严格审查。…是审查进度计划以及投入的施工设备和劳动力是否满足施工需要；二是审查施工技术方案是否可行；三是审查质量保证体系是否落实，并对项目部项目经理和“五大员”逐一验证；四是审查安全生产、环境保护的制度和措施是否落实。(2)及时协助业主提供合同规定的必要施T条件。(3)督促施工单位采取安全施工措施，确保堤防施工安全和度汛安全。(4)督促施工单位采取有效措施，克服不利天气对工期的影响。尽量缩短雨后停工时间。减少阴雨天气对工期影响。(5)加强对施工进度计划的检查和监督。在实施过程中，监理部每月对照计划进度核查实际进度，采用进度曲线图进行控制。在每星期定期召开的工地例会上，对于进度滞n后部位要求施工单位采取调整劳动力组合、增加机械设备等赶工措施。本单位工程中有3个进度控制的关键点：(1)、穿越武广铁路段:该段由于穿越武广铁路，按照武广铁路指挥部的要求，必须于2009年9月20H前完成该段的全部施工任务以免影响武广铁路的试运行。否则将不允许后续施工。由于该段施工工序较多，必须采取24小时作业的方式才能按期完成，经多方反复探讨后确定了施工方案及进度计划，最终按期完成了该关键段的施工任务。(2)、古廖涌围堰施工段：由于该段属于设计优化后修改的线路，施工工期非常紧迫，且涉及的产权单位较多，协调工作任务量相当大，施工工序较多，必须保证在汛期来临前完成，经过多方共同的协调努力，虽最终未能在汛期来临前完成，但顺利按照合同约定的工期完成。(3)、朝阳村兽药厂段：该段由于处在朝阳村民居与广清高速之间，且在村路上开挖，周边货运场较多，该村路属交通运输要道，协调工作量大，施工环境复杂，且为了保证民居和广清高速的安全，必须做好确保安全的措施，但在各参建单位的共同努力下，最终顺利完成该段的施工任务。3.2质量控制3.2.1事前控制(1)作好技术交底，为确保工程施工质量提供技术保证。监理部收到业主提供的合同包括设计文件后，总监理工程师组织认真阅读，在熟悉和领会设计意图的前提下，组织由建设单位主持的图纸会审和设计交底会议，在提出需澄清的问题在取得共识后，总监理工程师签发了工程图纸，同时向施工单位移交测量基准点。在专业工程开工前，监理部二次组织工程参建单位现场负责人和技术负责人进行监理实施细则技术交底，要求施工单位严格按照工程师图纸、施工规范、批准的施工组织设计和监理实施细则的要求组织施工。（2）审查施工单位的质量保证体系，增强质量意识。一是检查质量管理机构和制度是否健全和完善，特别是审查''三检制”是否落实到人；二是检查质量检测实验的完善落实（委托广州市南国工程质量检测站）;n（3）审查施丁单位进场设备，确保主要施T设备完好率和机械效率。本工程工期紧、质量要求高，为了确保工期和质量，施工以机械作业为上，施工单位进场施工设备情况见表。（4）严把工程拟用的主要原材料、中间产品和设备质量关。监理人员对进场的原材料、中间产品和设备质量进行验货，主要审查材料出厂报告（或出厂合格证），再对材料进行见证取样和见证送检，不合格产品不得用于工程施工。（5）复核工程测量放线，确保工程按设计要求定位。（6）单位工程项口划分，保证工程质量控制和评定有序进行。根据相关规程要求进行工程项目划分，共2个单位工程，9个分部工程、1424个单元工程，经建设单位核查后，报广州市水务工程质量安全监督站批准实施。以上审查合格后，由总监理工程师签发开工报审文件，同意施工单位止式开工。3.2.2事中控制监理人员立足施工现场的质量控制，即采取巡视、旁站和抽检相结合的方法对工程施工过程进行全过程的监控，确保工程质量符合设计及规范要求。.施工放线.各控制点、轴线.高程、坡度的测量与复核1.协助业主组织设计单位与承包商交接主要导线控制桩、标高测量的控制点，并要求承包商对设计单位所交控制点采取可靠的保护措施。2.督促承包商设立专业测量小组并配备全站仪、自动水准仪等设备。测量作业人员必须持证上岗，分工明确。3•督促承包商在施工前编制完善的测量控制方案，监理将严格监督其按方案实施。n4.要求承包商的测量放线工作必须由有专业资格的测量工程师进行测设，对主要管线的中轴线、标高等，应及时报现场的测量专业监理工程师进行复测核验。5.保证测量仪器设备的完好性，包括在规定条件下应具备的量距精度和稳定性。定期对设备、仪器进行调整、修理和再校准。保证所有仪器在正常的使用鉴定周期内符合精度的要求。6.督促承包商通过电算、电脑辅助绘图后编制详细可行的测量方案，并制定组织制度（包括操作规程）和设备保证措施，报监理工程师审核后实施。在实测过程中，监理工程师将随时与《工程测量规范》及测量方案进行对照，确保落实到位。7.为做好本工程与周边项目之间测量的衔接工作，监理工程师将要求各承包商建立平面、高程的控制网，用全球定位系统三级GPS控制点作为布设平面控制网的起算数据，并对之进行复核。平面控制网可采用导线测量方法进行，但必须与相邻道路及建筑物不少于二个三角点（或导线点）进行核测，其测量精度必须满足《工程测量规范》导线测量四等级的要求。高程控制网可采用附合的水准路线，按上述规范四等级水准测量的要求，与相邻的道路及建筑物不少于二个水准基点进行闭合，其闭合差应符合规范的要求。8.所有平面和高程控制点均应埋设稳定牢固，并做好保护措施,作为施工放线的依据。9.为确保本丁程的测量精度，监理T程师将要求承包商必须使用全站仪按坐标的数据进行放点定位。经过校核后的精度必须符合要求，不符合精度的须返工，重新测量。10.本工程从旁站监控承包商测放平面、高程控制网开始，严格控制测量精度，监理工程师对控制网、点进行不定期的监测，随时抽查施工测量人员的测量结果和放样的精度，确保误差在允许的范围内。11.项目监理部建立施工测量监理复核制度。对业丄提供的测绘系统或设计单位提供本工程的测量资料，整理成册，妥善保管。承包n商测量成果资料耍及时整理好后送监理工程师审核，经审核同意后才能进行施工。对工程使用的材料、半成品和构配件等，监理工程师按照现场抽样检验标准、抽样方法、抽样比例和有关规定，跟踪现场及送检全过程，严格把好工程投入环节质量关，对不合格的材料、半成品或构件要及时下达书面限期退场监理指令。三、管材运输及吊装⑴、运输1、由业主及总协调单位牵头制定管材安全运输监控措施，下发至生产厂家及运输单位并要求其纳入日常运输环节安全日程。2、由业主及总协调单位牵头制定车辆行驶线路时速管理规章，培训强化施工人员的安全意识，确保安全运输。3、由业主及总协调单位牵头制定各运输单位车辆安全检查制度,要求运输车辆每天坚持运输前、行驶中、回场后的三检，防止车辆带病运输。4、市业主及总协调单位牵头制定突发事故应急处理预案，供各运输单位应急使用。5、施工便道应根据施工现场实地踏勘的情况，结合工程总体施工部署中的工期目标要求，现场施工运输要求，管沟回填土质量要求和管线施工面的耍求进行技术经济综合分析，选择合理的施工便道实施方案。(1)、吊装1、施工前施工单位应编制可行性施工方案，方案需总监理工程师审核。2、选择合理的吊装机械，吊装机械使用前需进行检查。经确认安全叮靠后方可使用。3、吊装时应做好安全防护措施，必须有专人进行指挥。4、采用吊车吊装时必须保持与基坑Z间的安全距离。5、巾装作业人员必须遵守操作规程。n四、搅拌桩质量监理措施(1)深层搅拌桩设备安装时，枕木下地基耍稳固，机器底座耍水平，搅拌头导轨要垂直。(2)桩位就位过程中严格监控桩杆垂直度。(3)搅拌机就位后，检查钻机是否横平竖直，采向架的垂直度偏差VI.5%；就位对中时，检查钻头是否对中，允许偏差V5cm。(4)按设计要求的桩顶、桩底标高在钻塔上做出相应的明显标志，以便在施工中控制好桩顶和桩底标高，以满足设计和规范耍求。(5)根据设计要求通过成桩试验，确定搅拌桩的水泥掺量和水灰比等各项参数和施工工艺。确认每ni搅拌桩（或每根搅拌桩）的水泥用量和水的用量，然后在配制浆液处挂牌施工。（6）配制水泥浆液处，应严格控制水泥用量和水灰比，所用材料必须计量，按规立先进行试拌测定浆液的比重，作为后期检测的标准。水泥在进入灰浆桶吋要过筛，不得有大颗粒进入；水泥浆的制备要使用专用的制浆桶，对每桶所用水泥和水的用量进行抽查，发现问题及时纠正。水灰比确定后所拌制浆液的浓度可用比重计测试，应经常抽查，每台班应不少于2次，并做好记录。（7）在喷浆前要进行预搅，即在不喷浆的情况下，开启搅拌头,并下沉到设计深度。预搅过程中遇到粘土等质地较硬的层位时，可适当泵送清水，以减小施工阻力，但应考虑冲水成桩对桩身强度的影响。搅拌下沉时应控制下沉速度，借设备自重以0.5-lm/min的速度沉止要求加固深度。（8）当搅拌头距离设计桩底50cni时，开启灰浆泵排出沿线管路中水和气体，并在桩底原位喷浆30秒座底，边搅拌边提升搅拌头。搅拌提升时关键是注浆量及注浆连续性与搅拌均匀程度，严禁在未排出沿线管路中空气和水即开始提升，提升过程中严禁空喷，提升速度不得人于加/min,并且与泵量相匹配，即在最后一次喷浆结朿时，贮浆桶中浆正好用完。提升至距设计桩顶标高2mn左右时，应放慢提升速度。检查是否满足设计桩底、搅拌次数。搅拌机喷浆提升的速度和数量必须符合施工工艺的要求，采用流量计控制喷浆速度，控制输浆、喷浆速度，注浆泵出口压力保持在0.4〜0・6Mpa,确保提升过程中均匀喷浆，并有专人记录搅拌杆每米下沉或提升的时间，深度记录误羌W100mm、时间记录误差W5s。（9）喷搅过程中，泵送必须连续，不得随意停机，如发现有断浆现象时（包括停电机械故障等因素），若遇特殊情况停机超过1小n时，再次喷搅时必须钻搅到停浆面以下0・5m处继续成桩；若停机〉3h,为防止浆液硬结堵管，宜先拆卸输浆管路，清洗干净。(10)互相搭接的桩体，须连续施工，一般相邻桩的施工间隔不超过8〜10h,若超过应对最后一根桩先进行空钻留出桦头，以待下一批桩搭接；如间歇吋间太长，与下一根无法搭接吋，应经设计和建设单位认可后，采取局部补桩或注浆措施。(11)在施工过程中随时检查施工记录，并对每根桩进行质量评定，如有不符合设计要求，须详细记录，及通知有关各方人员及时处理。五、拉森钢板桩质量监理措施(1)钢板桩的设置位置要符合设计要求。(2)基坑护壁钢板桩的平面布置形状应尽量平直整齐，避免不规则的转角，以便标准钢板桩的利用和支撑设置。各周边尺寸尽量符合板桩模数。(3)整个基础施工期间，在挖土、吊运、扎钢筋、浇筑混凝土等施工作业中，严禁碰撞支撑，禁止任意拆除支撑，禁止在支撑上任意切割、电焊，也不应在支撑上搁置重物。(4)打桩前，对钢板桩逐根检查，剔除连接锁口锈蚀、变形严重的钢板桩，不合格者待修整后才可使用。(5)打桩前，在钢板桩的锁口内涂油脂，以方便打入拔出。(6)在插打过程中随时测量监控每块桩的斜度不超过2%,当偏斜过大不能用拉齐方法调正时，拔起重打。(7)钢板桩施打采用屏风式打入法施工。屏风式打入法不易使板桩发生屈曲、扭转、倾斜和墙面凹凸，打入精度高，易于实现封闭合拢。施工时，将10-20n根钢板桩成排插入导架内，使它呈屏风状，然后再施打。通常将屏风墙两端的一组钢板桩打至设计标高或一定深度，并严格控制垂直度，用电焊固定在围標上，然后在中间按顺序分1/3或1/2板桩高度打入。屏风式打入法的施工顺序有正向顺序、逆向顺序、往复顺序、中分顺序、中和顺序和复合顺序。施打顺序对板桩垂直度、位移、轴线方向的仲缩、板桩墙的凹凸及打桩效率有直接影响。因此，施打顺序是板桩施工工艺的关键之一。其选择原则是：当屏风墙两端已打设的板桩呈逆向倾斜时，应采用正向顺序施打；反之，用逆向顺序施打；当屏风墙两端板桩保持垂宜状况时，可采用往复顺序施打；当板桩墙长度很长时，可用复合顺序施打。(1)密扣且保证开挖后入土不小于2米，保证钢板桩顺利合拢；特别是工作井的四个角耍使用转角钢板桩，若没有此类钢板桩，则用旧轮胎或烂布塞缝等辅助措施密封。(2)打入桩后，及时进行桩体的闭水性检查，对漏水处进行焊接修补，每天派专人进行检查桩体。(3)钢板桩的拔除：基坑回填后，要拔除钢板桩，以便重复使用。拔除钢板桩前，应仔细研究拔桩方法顺序和拔桩时间及土孔处理。否则，由于拔桩的振动影响，以及拔桩带土过多会引起地面沉降和位移，会给己施工的地下结构带来危害，并影响临近原有建筑物、构筑物或底下管线的安全。设法减少拔桩带土十分重要，目前主要采用灌水、灌砂措施。六、管道焊接及防腐工程质量监理措施(1)、管道焊接:本工程全线均采用大直径钢管,管道的焊接质量将直接影响到今后的使用，故焊接质量非常关键。(2)、钢管防腐处理：本工程管道安装前，必须进行除锈，清除钢材表面的焊渣、毛刺、油污等污物，并达到设计标准，埋地管道的外防腐采用环氧煤沥青特加强级防腐(七油两布)，DN2400钢管内防腐采用液体饮用水无毒环氧防腐涂料，nDN2800>DN3200管道内防腐采用环氧富锌底漆两道，环氧玻璃鳞片重防腐涂料三道。钢管防腐(内、外防腐和阴极保护)的制作及质量标准应符合国家规范与设计文件要求。为了保证工程防腐质量，对钢管已防腐面进行100%抽检,对防腐层厚度进行选点抽检。对接焊口处防腐：用砂轮机把管表面打磨光亮，露出钢材本色;将对接焊口处左右两侧防腐层用铲刀铲平，按设计要求进行防腐。接头处防腐采用聚乙烯防腐胶带加强级防腐，总厚度不低于1.4mm,胶带与环氧煤沥青防腐层的搭接长度不小于150mm。接口防腐和修补防腐完成后，应立即铺上防雨胶布，防止雨水冲刷和粘上尘土。因为种种原因不能及时安装或冋填的管道应加盖草席，防止阳光曝晒，使防牖层老化。内防腐：本工程DN2400钢管内防腐釆用液体饮用水无毒环氧防腐材料，涂料防腐层等级采用加强级，总T膜厚度0,3mm；DN2800及以上直径钢管采用环氧富锌底漆两道，T膜厚度270帥，环氧玻璃鳞片重防腐涂料两道，干膜厚度^300Mm,管道内接口做法与两侧连接管道内防腐做法相同。七、土方回填质量控制措施(1)回填前，将坑内积水抽干，清干净施工杂物。(2)管沟两侧回填同时，并分层夯实或者用水灌实。(3)回填土应分层夯实，每层20cm,密实度须达到设计要求。(4)管顶上50cm内不得回填大于100mm的石块、砖块等杂物。(5)回填高度以设计标高为准。(6)管区应对称分层回填，严禁单侧回填，每次回填的厚度应根据冋填材料和冋填方法确立，砾砂、粗砂应占颗粒质量的50%以上。(7)如果回填原沟土料时，不应有超大的砾石或石块，最大粒径不大于130mmo(8)管沟回填后必须进行交通管制，限制施工车辆通行。n八、水压试验的监理控制措施(1)压力管道的强度试验压力管道的强度及严密性试验应严格按照《给水排水管道工程质量检验评定标准》GB50268-97的有关规定执行。1、管道内灌水时，应从下游缓慢灌入，灌入时，应打开管道各高处的排气阀，待水灌满后，关闭排气阀和进水阀。2、试验管段灌满水后，宜在不大于工作压力条件下充分浸泡后再进行试压。3、电动试压泵试压。管道升压时，管道的气体应排除，升压过程中，当发现弹簧压力计表针摆动、不稳，且升压较慢时，应重新排气后再升压。4、加压时应分级升压，每升一级应检查后背、支墩、管身及接口，当无异常现象吋，再继续升压。5、水压试验过程中，后背顶撑，管道两端严禁站人。6、水压试验时，严禁对管身、接口进行敲打或修补缺陷，遇有缺陷时，应作出标记卸压后修补。7、当压力达到试验压力时，保持恒压15分钟，检查接口、管身无破损及漏水现象时，管道强度试验为合格。8、在加压过程中，如发现有局部压渗漏，应减慢升压速度或停止加压，对渗漏点标以记号，并进行检查，在确认强度可靠时，可继续加压，以便让所有问题暴露出来。当压力达到试验压力时，检查原渗漏点有无扩大,并查明有无新的渗漏点，将所有的渗漏点作上记号,记录渗漏形态，以便分析原因。9、对位差较大的管路系统，应考虑液体试验介质的静压影响，以管道最高处的压力为准。但最低点的压力不得超过管道、附近、阀门的承受能力。10、在气温低于0°C吋，必须有防冻措施，可用温水（30—500C）进行试验。试压完毕，应立即将管内存水放净。n九、阀门井安装施工质量监理控制1、检查填料和压盖螺栓有无足够的调节余量。2、检查阀杆是否灵活，有无卡涩和歪斜现象。3、阀门检查合格后，应根据管道工程的适用规范的要求对阀门进行强度试验，强度试验合格后进行严密性试验。不合格的阀门应进行修理，合格后才可安装。试验合格的阀门，应及时排尽内部积水，涂防锈油。4、阀门在搬运时不允许抛掷，阀门堆放时，不同规格、不同型号的阀门应分别堆放。禁止将碳钢阀门和不锈钢阀门或有色金属阀门堆放在一起。5、阀门吊装时，钢丝绳应栓在阀体的法兰处，切勿固定在手轮或阀杆上，以防扭曲或折断阀杆、手轮。阀门应安装在维修、检查和操作方便的地方，不论何种阀门均不应埋地安装。6、在水平管道上安装阀门时，阀杆应垂直向上，必要时也可向上倾斜一定的角度，但不允许阀杆向下安装，如果装在难于接近的地方或者较高的地方时，为了操作方便，可以将阀杆水平安装。阀门的传动或电动装置，动作要灵活，指示要准确。不许用杠杆或其他工具强行启闭阀门。7、阀门介质的流向和阀门的指示要求的流向相一致，各种阀门的安装一定要满足阀门特性要求。8、安装直通式阀门要求阀门两端的管道要平行，且同心。电动阀门的电机转向要止确，若阀门开启或关闭到位后电机仍继续运转，应检修好行程开关以后才可投入运行。十、不合格的工程质量管理处罚（1）签发返工《整改通知》，返工符合设计要求后重新进行质量评定；（2）依据合同相关条款计量违规部分处罚并书面通知承包人，并视情节和整改情况将违规行为发布于监理月报。（3）拒绝或不配合监理人员进行质量管理的应报告发包人并签发暂时停工令、停止拔发当月进度款。n3.2.3事后验证已完成的单元（工序）工程，要求承包人及时检验，填写单元工程质量评定表和检验表，并对单元工程质量等级进行自评，监理人员根据巡视、旁站和抽检质量情况及时复核单元工程质量等级；重耍隐蔽工程（主耍结构钢筋及模板制安、主体工程隐蔽回填、桩基础、闸涵基础开挖等）要及时组织进行质量联合验收。3.3安全施工控制在本工程施工中，特别加强了对安全生产的监督。白云区深涌段污水施工发生安全事故的教训虽不属于我们的责任，但从另一方面也向我们敲了警钟。使我们在各种会议上，都反复提醒施工单位要切实注重安全施工，时常会同业主对施工现场安全进行巡视检查，发现隐患立即通知进行整改，本子单位工程共发出安全隐患整改通知36份。针对该了单位工程开挖基槽较深，地下土质情况复杂，地下水位较高的特点，要求施工单位必须采取安全措施，并采取24小时不间断进行基坑监测的措施，现场了配备专职安全员，进行巡视等，确保了本工程及武广铁路桥墩的安全。使整个工地始终保持着安全生产节奏，始终未发生各类重大事故。3.4投资控制3.4.1工程计量监理人员的主要任务是依据合同文件的计量支付规定，对所实施的工程量进行准确测算、计量。1）在工程开工前，监理部要求承包人对原始地面线进行复测，对合同工程量进行复核，并将复测和复核的成果提交监理部审查。监理部对承包人的测量成果进行抽测并复核合同工程量，复核后的工程量作为今后支付的依据。2）严格执行合同约定的工程量支付方法。3）坚持在报验资料不齐全和与合同文件的约定不符，未经质量签证合格或者违约，不予审核和计量。4）有争议的工程量,由发包人、承包人、设计单位共同协商处理。5）坚持工程量审核在承包合同约定的吋限内进行。n6）对于工程变更的工程计量，按照《变更监理工作程序》，进行工程量计量核实。7）工程完工后，承包人绘制竣工图，rti监理部组织承包人进行联合测量，并对照原始断面图计算实际完成工程量，并由双方代表签字确认。1.4.2工程变更后的投资控制本工程发生变更工程时，按《变更监理工作程序》本着实事求是的原则进行处理。只有发包人或上级主管部门批准、由设计单位根据审批结果进行变更设计，最后由监理人确认通知实施的变更工程，并符合合同约定的才能作为变更工程进行计量结算。木工程因变更工程投资有所增减，最后以广州市财政局评审为准。3.5合同管理与信息管理3.5.1合同管理承包人与发包人签订的工程施工承包合同是监理工程师开展工程建设监理的依据之一，监理部严格依据合同的有关规定，公正、独立自主地开展工作，维护发包人和承包人的合法权益。1）按规定发布《进场通知》及《合同项目开工令》。总监理工程师根据工程施工承包合同规定的开工日期，同吋满足一是工程开工报告已获政府主管部门批准，二是已提供完整、有效的设计文件，三是征地拆迁工作满足工程进度要求，四是进场道路及水、电、通讯已满足开工要求等条件时，向承包人签发《进场通知》；当承包人进场准备工作结朿并通过监理工程师审查符合开工条件后，总监理工程师向施工单位签发《合同项目开工令》。2）严格管理工程变更根据工程实际需要及现场情况，木工程提出的主要设计变更有：①广清高速并线段管线变更；②石门后段管线优化设计变更；③武广铁路段地基处理变更；④石门水厂内管线设计变更；⑤朝阳村高压电n缆保护设计变更。由设计单位编制变更文件，按规定经建设单位批准同意，监理工程师根据设计变更文件和其他有关资料评估工程变更的费用和工期，并会同施工单位和建设单位确定工程变更的费用和工期，最后由总监理工程师签发工程设计变史通知单。3.5.2信息管理信息是监理部现场控制的基础，也是监理决策的依据之一，同时也是协调建设各方不可缺少的因素。从工程开工起，监理部就坚持及时收集、处理、保存、反馈有关工程信息，做好了文、录、表、单的日常管理，施工图纸发放和管理，来往信息均按合同规定的期限及时发出和签收。同时，监理处严格按规程、规范要求及时整理单元工程、分部工程资料，并将记录数据和资料收集整理，做到了工程资料与工程施工同步，保证了各种技术资料的真实性和完整性。3.6协调工作在工程建设过程中，建设各方有着共同建设好工程的目标，但实际施工过程中有时也会发生一些问题。监理部始终站在公正、公平的立场上，及时处理出现的各种问题，解决了参建单位之间的矛盾，既维护业主的利益，也维护了其他参建单位的合法权益。4监理效果4.1进度控制评价本工程在实施过程中，由于设计变更较多，管线位置发主较大变化，从而对征地拆迁工作影响较大，最终影响到施工进度，但在后期施工中施工单位增加投入及业主等各相关部门的支持与配合下基本上按合同工期完工。仔细分析工程延期的主要原因如下：(1)小部分征地、拆迁未能及时完成；(2)本工程管线位置整体变更大，投标设计图不能作为施工图，三条输水管线均需重新出图，影响施工进度时间比较长:(3)地形、地质复杂，地下设施多，管线的结构复杂，协调工作任务量大。n4.2质量控制评价1)原材料、中间产品及配件设备质量检测。用于工程施工的主要工程原材料：砂、右、土、水泥、钢筋在监理见证取样送检测站检验质量全部合格；屮间产品：商品確和现场搅拌婭及砂浆试件送检测站检验质量全部合格，金属结构制作安装质量均符合设计要求。2)工程档案资料。按《广州市水利工程建设项目档案资料接收内容、组卷、移交暂行规定》进行编写及收集整理，工程档案资料齐全。3)重要隐蔽工程、关键部位工程质量检验。包括基础开挖及处理、主要结构的钢筋模板制作安装、主体工程隐蔽冋填等经相关各方联合验收合格。4)单元工程质量评定。施工单位“三检”合格后，《水利水电工程施工质量检验与评定规程》(SL176-2007)、《水利水电建设工程验收规范》(SL223-2008)、《给水排水管道工程施工及验收规范》(GB50268-2008)《给水排水构筑物工程施工及验收规范》(GB5014-2008)进行单元工程质量等级自评，经现场监理工程师复核：1424个单元工程质量全部合格，其中1424个达到优良标准，优良率100%o6)分部工程质量等级评定。本单位工程划分为9个分部工程，分别是武广段子单位工程4个分部工程：管道基础处理、管道安装、管道回填、管道试压与其他支线段子单元工程5个分部工程：管道基础处理、管道安装、管道回填、管道试压、管道附属构筑物，其中管道基础处理、管道安装、管道试压为主要分部工程；施工单位口评：9个分部工程质量等级评定全部合格，9个全部达到优良；经监理工程师复核：9个分部工程质量等级全部合格，9个达到优良，优良率为100%。分部工程质量评定统计表：分部工程质量评定统计表分部工程名称单元工程个数合格个数优良个数优良率评定等级管道基础处理486486486100%优良n管道安装556556556100%优良管道回填205205205100%优良管道附属构筑物160160160100%优良管道试压171717100%优良(4)单位工程质量评定：本单位工程共9个分部工程，9个分部工程质量全部合格，9个全部达到优良，优良率为100%,主耍分部工程质量等级评定优良，原材料、中间产品、金属结构制造安装质量全部合格，且混凝土拌和物质量优良，施工质量检验和评定资料齐全，施工中未发生工程质量及安全事故，工程能按批准的设计标准运用、发挥社会效益；根据《水利水电工程施工质量检验与评定规程》(SL176-2007).《水利水电建设工程验收规范》(SL223-2008)、《给水排水管道工程施工及验收规范》(GB50268-2008)《给水排水构筑物工程施工及验收规范》(GB5014-2008)经施工单位自评，监理单位复核：广州市西江引水工程—输水支线一石门、西村支线并线段，石门支线后段，江村支线一华南三期A段工程单位工程质量等级为优良。报经广州市水务质量安全监督站核定：本单位工程质量等级为优良。4.3投资控制评价监理部严格按合同文件进行计量支付，有效地控制了工程投资。但市于工程设计变更增加工程项耳，导致工程投资增加；工程结算正在统计。1.4安全文明施工与环境保护控制评价1）强化了安全文明生产意识。监理部也建立了安全文明施工控制体系，监督其贯彻落实。承包人建立健全了施工安全保障体系和安全管理规章制度，编制了施工环境保护方案，对职工全面进行了安全文明施工教育和培训；2）落实了现场保护措施。施工危险部位设置了围蔽防护和安全警示标志，施工机械按章操作、安全用电、防火防盗防坠落措施落实,n现场施工人员安全“三宝”到位，安全隐患整改及时，整个施工过程中未发生安全事故，同时加强施工人员生活环境卫生管理，没有发生传染病，实现了安全生产、文明施工的目标。3）加强施工区域弃渣污染环境和影响河道行洪的管理，有效的保护了植被和环境。1.工程评价5.1工程评价广州市西江引水工程一输水支线一石门、西村支线并线段，石门支线后段，江村支线一华南三期A段工程施工进度基本能按批准的文件要求完成；工程施工质量符合设计和施工规范要求，工程档案资料齐全，单位工程质量等级评定为优良；工程投资控制合理；施工过程中未发程质量、安全生产及环境污染事故；工程已按批准的设计文件及合同要求完成，并已投入运用、发挥社会效益。6经验与建议1）实施工程建设“四制”管理，即项目法人制、招标投标制、建设监理制、廉政责任制，将工程建设管理活动全部制度化、规范化,是确保工程施工质量、建设工期、工程投资目标实现的根本。2）进一步加强外部的协调配合工作，以保证工程的顺利进行。3）建议提前做好工程的重难点分析，并提前制定应对措施。4）建议进一步加强参建各方的信息沟通和管理工作。5）建议施工方进一步完善施工计划及措施，提前做好材料物质的储备和管理工作，以便工程的顺利施工；6）、进一步加强交通疏解的沟通协调与管理丁•作，尤其在交通较为拥堵的路段施工的情况下。n7附件7.1监理机构的设置与主要工作人员情况表职务姓名职称公司分管领导李京工程师总监陈雪贵高级工程师注册监理工程师副总监刘银注册监理工程师专业监理工程师李卫华注册监理工程师专业监理工程师郑平注册监理工程师专业监理工程师曹新润注册监理工程师监理员周明根工程师监理员贺海生工程师监理员贺旺磊助理工程师监理员刘海洋助理工程师监理员余卫平助理工程师图6-1监理组织机构框图7.2监理工作大事记1）、2009年7月9日进场。2）、2009年7刀22日开工。n3）、2009年9刀10M,在武广高铁通车Z前，武广段管线试压成功。4）、2009年9月20日武广铁路段子单位工程完工。5）、2009年12月27日顺利完成约定的第一节点工期。6）、2010年3月29日顺利完成约定的第二节点工期。。7）、2010年7月16日管线全线贯通；8）、2010年8月23H,所有分段试压顺利完成。9）、2010年8月30H,管线附件安装完毕，工程完工。10）、2010年9月29H,管道全线通水；广东建设工程监理有限公司广州市西江引水工程一输水管线工程（广州段）项目监理部2010年12月27H
