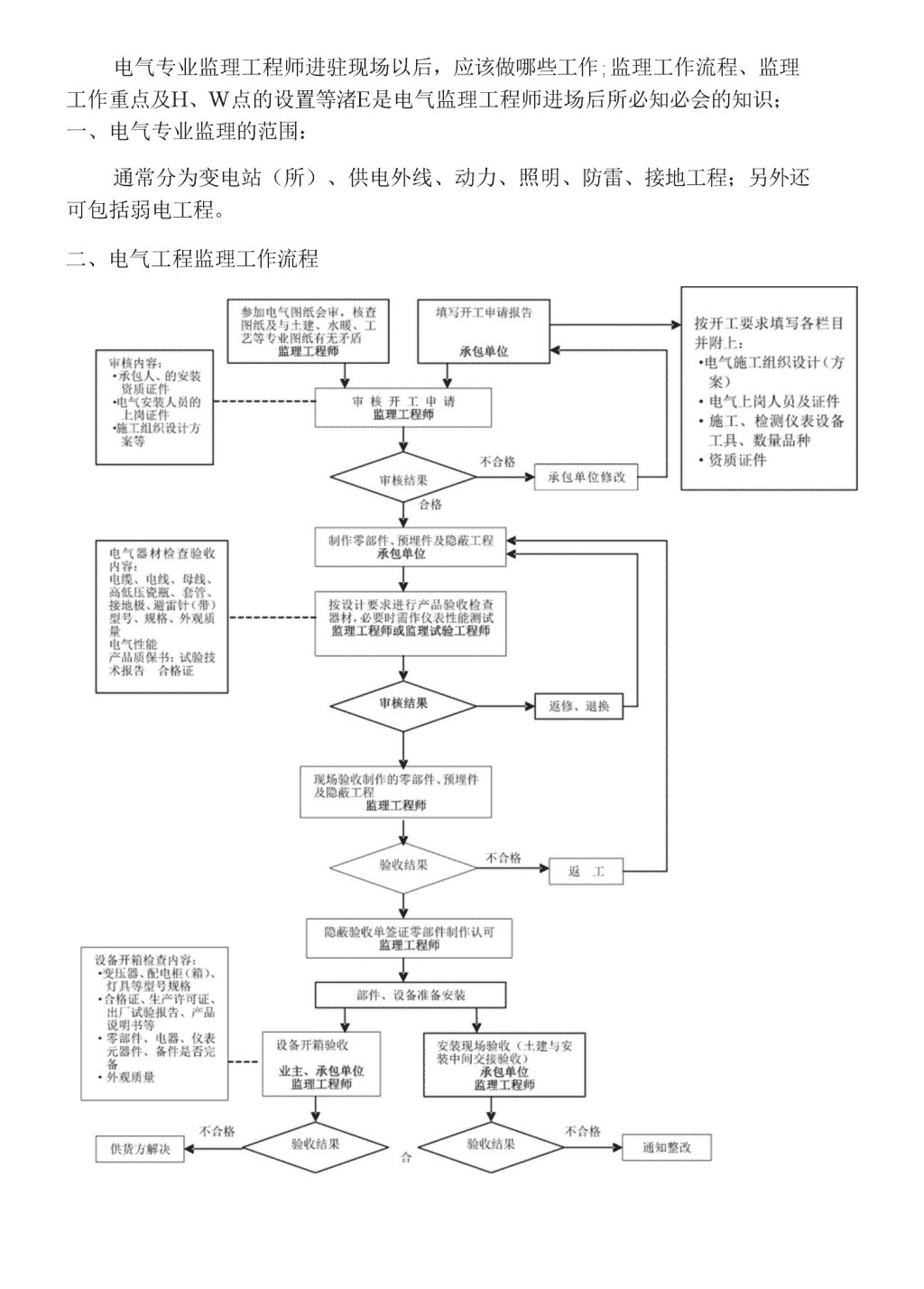

电气专业电气监理工程师工作流程及质量、安全管理（根据有关资料改编）n电气专业监理工程师进驻现场以后，应该做哪些工作;监理工作流程、监理工作重点及H、W点的设置等渚E是电气监理工程师进场后所必知必会的知识；一、电气专业监理的范围：通常分为变电站（所）、供电外线、动力、照明、防雷、接地工程；另外还可包括弱电工程。二、电气工程监理工作流程n高压电缆、窩压瓷瓶.套管.付线等耐压试验.空气开关整定、髙压柜过流.速断整定试验.共用天线测试、消防报警控制调试探头试验送配电调试.灯具试亮与设备联调.消防报警联调.共用天线调试n三、监理工作内容按照《建设工程监理规范》（GB50319—2000）中关于专业监理工程师的10条岗位职责要求以及《电气工程施工及验收规范》的相关要求和《中华人民共和国安全生产法》、《建设工程安全生产管理条例》相关规定，结合近年来电气工程的现场监理实践，归纳以下内容：三控（质量、投资、进度）、三管（安全、合同、信息）、一协调（组织协调）。质量控制、安全管理内容：（一）质量控制1、审图：了解工程特点及工程关键部位的质量要求（1）要搞清楚本专业（也包括总监安排的相关专业）承担监理业务的工作范围与内容；对照初步设计，审查施工图是否有提高标准以及扩大规模、范围的现象。（2）设计执行标准，包括设计说明中所列标准是否止确、是否为最新版木；所选用标准图是否正确、适用。（3）图面审查，作图方法是否正确、规范；图纸表达的内容是否符合规范的要求；平面图、分解图、剖面图及详图是否对应、一致；设备、材料的选择及统计是否准确；各类图样之间是否有相互碰车或遗缺；图样和说明是否相辅相成，有无不符；设计深度是否符合国家、行业标准要求；是否有漏项、漏笔、笔误及其他设计常见病。问题书面交总监统…汇总处理。2、编制项目监理细则监理细则的编制依据是监理规划、专业规范、监理规范、施工图纸等；一般由专业监理工程师根据细则范本进行修改、调整，增加适应性。3、参加市业主或项目总监组织的施工图会审；对本专业的内容，发表相关音见，重占是.（1）是否是芜狂夜计或越级设计；图样是否加盖设计图章;设计、校对、审核签字是否齐全（2）施工图与说明是否齐全。（3）几个设计单位共同设计的图样有无相互矛盾，专业样图之间有无矛盾，*示注肴芜遗漏。（4）与相关专业的条件关系是否一致，包括土建予留洞、预埋件，特别是配电箱（柜）、电缆桥架位置、标高是否与暧通、工艺、给排水等相关专业有冲突，是否有各专业会签n4、配合总监审核施工单位提交的施工组织设计中有关本专业的相关内容，提交相应意见；对于木专业独立的施工方案（分部、分项工程），专业监理工程师独力进行审核并签署相关意见。5、审核或参与审核开工报告一般情况下，承包商项目部以单位工程报审开工报告，专业监理工程师配合总监审核本专业施工条件具备情况及施工单位的准备情况，主要包括：（1）图纸就位与图纸会审情况。（2）施工组织设计审批情况，包括主要施工工艺是否落实、可靠；施工总体计划是否可行并得到业主认可；项目质量管理机构、安全管理机构是建立并健全；风险管理及应急预案是否科学、可靠；有关电气安全方面的内容是否有，是否符合安全要求；编制人员、技术负责人、单位公章是否齐全。（3）项目部主要管理人员、技术人员以及特殊工种作业人员岗位资质是否合格、是否具备上岗证；人员数量是否满足管理与作业的需要。（4）进场的施工机械是否报验合格，数量、种类是否满足施工要求。（5）进场使用的测量仪器是否经鉴定合格并报验。（6）主要材料是否到位，相关质量证明文件、试验报告是否报验合格。（7）主要组织技术措施是否得力，针对性是否很强。保证工程质量措施中对电气设备安装工程的主要分部、分项的质量是否都有预控方法和针对性措施。（8）施工总平面图是否合理，是否有利于质量控制和质量检测。有时关健工序或分部工程也要求施工单位报审开工报告，监理工程师也可以对照上述要求独立审核。6、审查确认分包单位（1）资质是否满足工程需要。（2）业绩方面是否承建过类似工程。（3）各种技术、质量、安全体系是否健全。n（4）人员、施工机械、检测仪器仪表是否满足施工要求。7、单位、分部、分项工程划分根据国家及行业相关标准和规范结合所监理的工程项目与业主和承包单位共商确定。（也可在监理实施细则中编写）8、甲供设备材料供货计划审查（1）名称、规格、型号、数量是否与设计文件相符。（2）到货日期是否满足施工现场进度和合理供货周期要求。9、进场设备材料报验（1）工程上所用的电气设备材料承包单位是否按耍求填写设备材料报验申请表并附：A、设备材料清单（名称、规格、型号、数量、承包单位自检情况）是否完整准确。B、合格证（厂家名称、产品名称、型号、规格、数量、生产日期、国家标准、质检员章、厂家质检专用章）是否符合要求。C、材质证明（检验报告人（厂家名称、产品名称、型号、规格、质检机构专用章、生产日期、有效期）是否符合要求。D、进口电气设备、器具和材料进场验收除符合规范规定外，还应提供商检证明。E、消防类电子产品、防爆电气等应按国家和行业规范要求进行检验，实行安全认证制度的产品应有安全认证标志；防爆电气材料、设备应有必要的产品说明书（产品样本）、防爆等级说明；变压器、高低压开关柜、控制柜等应有随带技术文件、出厂试验记录。F、电气安装工程所使用的新技术、新产品、新材料、新工艺必须经试验和国家规定组织鉴定，有相应的规程和标准。n（2）对进场设备材料实物质量进行确认A、主要电气设备质量外观检查：铭牌、附件是否齐全；绝缘件有无缺损破裂；充油部件是否渗漏；充气设备气压指示是否正常；涂层是否完整，是否有明显的碰撞凹陷；柜内元器件有无损坏、丢失，接线是否有脱落、脱焊现象；防爆产品是否有防爆标志和防爆合格证号；防爆配电箱要注意密封良好和进线隔离装置；安装在户外的注意防水、防潮设施并应采用户外型。B、主要材料外观质量检查：包装是否完好、电线电缆外护层是否有明显标识和制造厂标，电线绝缘层是否完整无损厚度均匀，电缆是否压扁扭曲变形，按制造标准抽检绝缘层厚度和圆形线芯直径。C、导管：钢导管是否压扁内壁粗糙；镀锌钢管镀覆盖是否完整，表面是否有锈斑；绝缘导管及配件是否有无碎裂，表面有无阻燃标记和厂标，导管管径、壁后及均匀度；对绝缘导管及配件阻燃性能有异议应按批抽样送有资质的实验室检测。D、镀锌制品（接地极、避雷用型钢等）：镀锌层覆盖是否完整、表面是否有锈斑、砂眼，对镀锌质量有异议时应按批抽样送有资质的实验室检测。E、电缆桥架：部件是否齐全表面是否粗糙或变形；钢制桥架涂层是否完整无锈蚀；玻璃钢制桥架是否有破损碎裂，色泽是否均匀；铝合金桥架涂层是否完整表面有无划伤，是否有扭曲压扁变形现象。重点是托臂，要有足够的强度。F、封闭母线：防潮密封是否良好，附件是否齐全，外壳是否变形，各段编号标志是否清晰，母线螺栓搭接而镀层覆盖是否完整，有无起皮、麻面。G、电缆头及接线端子：部件是否齐全，表面有无裂纹和气孔，随带的袋装涂料或填料是否泄露。H、照明灯具:灯具涂层是否完整无损伤,附件齐全；防爆灯具铭牌上是否有防爆标志和防爆合格证号；普通灯具是否有安全认证标志;n对成套灯具的绝缘电阻、内部接线等性能是否按要求进行抽检；对游泳池和类似场所灯具密闭和绝缘性能有异议时，是否按批抽样送有资质的实验室检测；水下灯具和防潮灯具是否注意密封；防爆灯具进线处是否能保证密封良好。I、开关、插座、面板及接线盒盒体是否完整、无碎裂、零件齐全；对开关插座的机械性能是否按规范进行现场抽样检测；对阻燃性能有异议时，是否按批抽样送有资质的实验室检测。J、电动机、电加热器、电动执行机构：是否铭牌、附件齐全，电气接线端子是否完好；设备器件是否完好无缺损，涂层完整。10、与电气安装工程有关的建筑工程中间交接依据设计图纸和施工验收规范规定核对检查预埋件、预留洞、预埋管和设备基础等形位尺寸、标高是否满足要求，、是否具备安装、运行条件，满足条件同意验收。设备安装、运行前建筑工程中间交接主要包括：(1)屋顶、楼板施工完毕，无渗漏。(2)室内地面基层施工完毕，且在墙上标岀地面标高。(3)混凝土基础及构架达到安装强度，焊接构件质量符合要求。(4)预埋件及预留孔、洞符合设计和规范要求。(5)模板及施工设施已拆除，场地清理干净；有足够的作业空间，道路畅通。(6)门窗安装完毕。(7)地坪抹光结束，沟道内无积水、杂物。(8)保护性网门、栏杆等安全设施齐全。(9)变压器蓄油池(坑)清理干净，卵石铺设完毕。(10)通风及消防装置安装、调试完成。(11)受电后无法进行的缺陷修补、装饰工作及影响安全运行的工作均已完成。n11、电气安装施工过程中质量控制要点：（1）接地①利用建筑物基础内钢筋做接地装置是否按设计文件要求底板钢筋贯通。②立柱（两根对角主筋）与底板主筋焊接是否符合施工验收规范要求。③在图中或隐蔽记录中标明两根对角主筋位置。④人工接地极位置、材质规格是否符合设计要求。⑤接地线埋设深度是否符合设计要求。。⑥接地极与接地线以及接地线之间焊接长度、施焊面、防腐是否符合施工验收规范要求。⑦明敷接地线是否便于检查，不妨碍设备的拆卸与检修；水平敷设时距地面高度、距墙距离是否符合施工验收规范要求。⑧穿越楼板、墙壁和地坪处是否加保护套管；跨越变形缝时，是否设补偿装置。（2）防雷①利用结构柱内主筋做引下线时是否在主筋上自下而上做有标记。②屋顶防雷带材质、规格是否符合设计耍求。③平面屋顶上所有突起的金属设备管道爬梯金属构筑物等是否与避雷带可靠连接。④测试点的位置和做法是否符合设计和施工验收规范要求。防雷、接地电阻值必须符合设计要求，接地电阻测试摇表应在鉴定有效期内，并正确填写测试报告和按季节系数计算。如不满足设计要求，与设计联系，增设人工接地体或采取其他降阻措施。（3）配管n①混凝土内暗敷的钢管与铁盒。a管口是否岀毛刺，入箱盒吋是否加护口。b管弯曲半径、凹瘪程度是否符合施工验收规范要求。c钢导管连接时是否对口鎔焊连接d钢管接地是否可靠，镀锌钢管连接专用接地线跨接是否符合施工验收规范要求。e导管埋深是否符合施工验收规范要求。②吊顶内配管a导管材质、规格是否符合设计和施工验收规范要求。b导管接地是否可靠。C吊挂间距是否符合施工验收规范要求d接线盒、灯头盒是否单独固定，盒盖板是否封闭，螺丝是否齐全紧固。e导线是否有局部裸露未穿保护管③硬质、半硬阻燃型塑料管暗敷设a导管埋深是否符合施工验收规范要求。b套管粘接时套管长度是否符合施工技术要求（大于3D）。C管进盒、箱是否顺直到位，里口平齐；是否一孔一管，是否开长孔。④明配管a明配管在终端、弯头中点或柜、台、箱、盘等边缘的距离150-—500毫米范围内应设有管卡,直线段间距离应符合规定。b防爆导管敷设应注意螺纹连接处紧密牢固，可不做跨接接地线,涂以电力复合酯或导电性防锈酯。连接有困难时，应采用防爆接头，结合面应严密。c金属软管连接刚性导管和设备器具，动力不大于0.8米，照明不大于1・2米。连接采用专用接头，不能做接地导体。nd管路穿越变形逢时是否做补偿处理。（4）电缆桥架与金属线槽安装①位置、标高是否符合设计耍求。②水平度和垂直度是否满足施工验收规范要求。③接地是否满足施工验收规范要求。④桥架内是否有导线直接敷设。⑤线槽内敷设导线是否按回路绑扎成束周定，是否有接头；线槽盖板是否完整牢周。（5）管内穿线①不同回路，不同电压等级和交流与直流的电线不应穿于同一导管内。②管内不得有接头。③电线必须穿于钢导管内。④导线色标是否符合规范要求（6）电缆敷设①直埋电缆a电缆埋深是否符合设计和施工验收规范要求b直埋电缆的上下部分是否按施工验收规范要求铺以软土或沙层并加盖保护板。C是否按施工验收规范要求设置标桩d回填土前是否隐蔽工程验收合格，回填土是否分层夯实。e电缆之间，电缆于其他管道、道路、建筑物等之间平行、交叉吋最小间距及保护套管是否符合规定。②电缆沿支架、桥架敷设na不同等级电压的电缆是否分层或分隔敷设。b电缆穿楼板时是否加套管，电缆敷设后是否用防火堵料将套管堵死。C电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。d桥架内电缆敷设时大于45度每隔2米处设固定点，出入沟、井、建筑物、盘、柜、台、管口处应密封处理。垂直敷设时每隔1米固定电缆，水平敷设时，首尾两端，转弯两侧及每隔5—10米处设固定点。①挂标志牌沿支架、桥架敷设电缆时是否在其两端、拐弯处、交叉处挂标志牌。（7）开关、插座安装①开关、插座位置及标高是否符合设计和施工验收规范要求。②开关、插座接线、安装是否符合施工验收规范耍求。③保护接地线（PE）于中性线（N）在插座间是否混接。（8）灯具安装①灯具安装是否牢可靠。②灯具的安装位置和高度是否符合设计要求。③当灯具距地面高度小于2.4m时，是否可靠接地。④接线是否正确。（9）变压器安装①变压器安装位置是否符合设计要求，附件是否齐全，油浸变压器油位是否正常，有无渗油现象②变压器低压侧中性点是否直接与接地干线可靠连接③变压器及接地装置是否交接试验合格后才通电试运n（10）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装①柜、屏、台、箱、盘的金属框架及基础型钢是否接地(PE)或接零(PEN)可靠；装有电器的可开门，门和框架的接地端子间是否用裸编织铜线连接，且有标识。②柜、屏、台、箱、盘安装位置及垂直度是否符合设计和施工验收规范要求。③手车、抽出式成套配电柜推拉是否灵活，无卡阻碰撞现象。④盘柜上电器元件是否良好，可互换；熔断器、空开整定值是否调试好；切换板接触是否良好，断开时活动端不带电；信号灯、光字牌、电铃、电笛等是否显示准确，工作可靠。⑤盘柜正面及背面各电器、端了牌等应标明编号、名称、用途及操作位置。⑥盘柜内两导体间、导体与裸露的不带电的导体间的电气间隙、爬电距离是否符合规范规定。⑦二次回路是否接线准确，连接牢固可靠；回路编号是否齐全，配线清晰；导线绝缘是否良好、无损伤；接地是否设专用螺栓。⑧引入盘柜内的电缆是否排列整齐，编号清晰并固定牢固，连接处不受到机械外力；铠装电缆进入盘柜内，钢带切断，切断处是否扎紧，并将钢带接地；用于静态保护、控制等逻辑回路的控制电缆，是否采用屏蔽电缆，屏蔽层接地。⑨高、低压成套配电柜是否按施工验收规范规定交接试验合格后才通电试运行。(11)柴油发电机组安装①柴油发电机馈电线路连接后，两端相序必须与原供电系统的相序一致。②发电机组中性线应与接地干线直接连接。n(11)不间断电源安装①安放不间断电源的机架组装应横平竖直，水平度垂直度满足规范要求，紧固件齐全。②不间断电源输出端的中性线，必须与由接地装置克接引来的接地干线相连接做重复接地。(12)母线安装①母线与母线采用螺栓连接时搭界长度、钻孔直径、接触面处理应符合规范要求。②使用力矩扳手拧紧螺栓时力矩值应符合规范要求，使螺栓受力均匀，连接后不受额外应力。③母线支架等可接近裸露导体应接地可靠。④母线的相序及涂色应符合设计和规范规定。(13)建筑物等电位连接①干线是否从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出。②等电位连接干线或局部等电位箱间的连接线是否形成环形网路连接线。③截面是否符合设计和规范规定。(14)电动机检查接线、调试①是否按照图纸核对电机设备位号、回路。②在承包单位电机接线完毕自检合格后，是否亲自检查(接线盒内裸露不同相间和导线对地距离应不小于8毫米，否则应采取绝缘防护措施，且测试报告等合格后，才能进行封盖)。③电动机可接近裸露导体是否接地可靠。n①直流电阻、绝缘电阻测试是否符合规范要求。②电气设备的接线入口及接线盒是否密封完好。③电动机保护、控制、测量、信号、励磁等回路调试是否合格。④电动机旋转方向是否符合要求，无异声。⑤电动机各部温度是否不超过产品技术条件的规定。⑥电动机空载运行时间是否(宜为2小时)满足耍求，且记录电动机的空载电流。(11)变压器系统调试①变压比和连接组别是否与设计和铭牌相符。②绝缘电阻值、直流电阻、耐压试验是否符合规范要求。③变压器进行冲击合闸试验次数、间隔时间、空载运行时间是否符合规范要求。(12)高压系统调试①互感器测量1次绕组对2次绕组及外壳、各2次绕组间及对外壳的绝缘电阻、耐压试验是否符合规范要求。空载电流、励磁特性、3相组别、变比是否和厂家出厂值无明显差别，与铭牌相符。②断路器、隔离开关、负荷开关拉杆绝缘电阻、线圈绝缘电阻、耐压试验、分合闸时间、同期性是否符合产品技术的规定。③高压电力电缆线芯对地、线芯间、屏蔽层间绝缘电阻是否符合出厂技术手册和规范要求；塑料绝缘电缆耐压试验，试验电压、时间是否符合规范要求；泄漏电流的变化是否稳定。④二次回路小母线断开支路时绝缘电阻是否符合规范要求。n①避雷器TBP型的绝缘电阻值与出厂值是否有明显差别，FS型绝缘电阻是否小于2500兆欧。(11)低压系统调试①绝缘电阻、耐压试验是否符合规范要求。②低压电器动作线圈吸合、释放电压是否符合规范要求。③低压电器脱扣器整定是否符合设计和使用要求。(12)防爆电气安装①防爆电气设备的类型、级别、组别、环境条件是否符合设计要求。②防爆电气设备是否有“EX”标志和标明防爆电气设备的类型、级别、组别的标志铭牌。③接线盒内部接线紧固后，裸露带电部分之间及与外壳之间的电气间隙和爬电距离是否符合规范要求。④防爆电气设备进线口与电缆、导线是否可靠密封，多余进线口是否按要求密封。⑤防爆电气设备外壳是否有裂纹、损伤；隔爆面是否有砂眼、机械损伤，隔爆面安装时是否涂电力复合脂。⑥接合面紧固螺栓、弹簧垫片、密封衬垫是否齐全、完好。⑦接地标志及接地螺栓是否完好，是否按规范要求接地。⑧配线钢管连接是否采用焊接，采用螺纹连接时是否涂电力复合脂，螺纹有效啮合扣数是否符合规范要求。⑨不同环境区域是否隔离密封完好。⑩爆炸危险环境内，电缆间是否直接连接。(13)弱电安装工程①火灾报警控制器安装、火灾探测器、手动火灾报警按钮安装：型号、规格、位置、标高是否符合设计和规范要求②接线检查：线色及预留长度是否符合规范要求。n①探测器的确认灯，是否面向便于人员观察的主要入口方向。②火灾报警控制器电源连接是否用插头连接，接地是否牢固n可靠。①火灾报警功能测定检查试验是否符合设计和规范以及使用技术手册要求。②对讲机、扬声器安装：型号、规格、位置、标高是否符合设计和规范要求。③传输线路是否采用屏蔽线，是否按耍求接地。④系统接地电阻是否符合设计和规范要求。⑤广播对讲功能测定检查试验是否符合设计和规范以及使用技术手册要求。12、工程报验(1)认真审查承包单位的工程报验单和所附的检验批、隐蔽工程检查记录等，合格者签字确认。(2)检验批主要项目有:1照明安装；4母线安装7导线敷设10变压器安装;2接地安装5配管安装8通讯安装11等电位安装3避雷安装6电缆敷设9电视安装12电缆桥架安装13电动机检查接线15开关、插座安装17广播对讲安装14不间断电源安装16火灾报警安装18柴油发电机组安装19电缆头制作、接线和电路绝缘测试20成套配电柜、控制柜和动力照明配电箱(盘)安装；检查内容包括：品种、规格、位置、标高、固定、防腐、测试、外观等。(3)隐蔽工程检查记录隐检主要检查项目：na、暗埋导管b、利用结构钢筋做的避雷引下线c、接地极与接地干线连接处焊接d、非上人检修吊顶内的导管、线槽、桥架等e、直埋电缆f、电动机接线g、其他。隐检内容包括：品种、规格、位置、弯度、连接、焊接、跨接地线、防腐、需焊接部位的焊接质量、管盒固定、管口处理、敷设情况、保护层及其他管线位置等。13、分项验收:在做好安装、调试工作后应进行分项验收并办好报验确认手续。主要项目：a、变压器、高低压成套开关柜交接试验合格后通电b、电动机、电加热器及电动执行机构检查接线、试验、试运行c、防雷接地系统(附电气接地装置隐检记录、平面图、电气接地电阻测试记录)d、广播、通讯系统e、火灾报警系统f、电视系统。14、监理通知、监理备忘录、监理工作联系单(1)凡在施工过程中存在影响施工质量不符合工艺耍求的应以书面形式给承包单位下发监理通知。(2)凡在工程建设监理过程中存在影响工程质量和进度的问题，若于业主有关，应以备忘录形式通知业主，说明问题，请有关方面予以关注。(3)凡在工程建设过程中需与承包单位或业主进行工作沟通时，应以工作联系单的形式通知对方。15、资料管理(1)资料分类A、开工报告B、施工组织设计(方案)C、设计变更D、技术核定单E、分包单位资格审查nF、图纸会审G、设备材料报验H、工程报验I、监理通知、备忘录、工作联系单J、专题会议纪要K、竣工验收所需的其它资料。(2)必备资料A、电气绝缘电阻测试记录：主要包括电气设备和动力、照明线路及其他必须用兆欧表测试绝缘电阻的测试记录，应按系统回路测试，不得遗漏。B、电气接地电阻测试记录包括：建筑物、设备、系统的防雷接地、保护接地、工作接地、防静电接地以及对有要求的接地电阻的测试记录，并应附示意图说明。C、电气照明全负荷试运行记录：电气照明灯具应以电源进户线为系统，进行通电试运行，系统内的全部照明灯具必须开启，同时运行24小时。通电运行开始后要及时测量系统的电源电压、负荷电流，并做好记录。试运行过程中每隔8小时测量记录一次，直到24小时运行完为止，全部数据填入试运行记录表内。D、动力电动机试运行记录：凡电动机与主机采用连轴器或传动带方式连接吋，应在空载情况下做第一次单机启动试运行,空载运行时间为2小吋。开始运行后每隔一小吋要记录其电源电压和空载电流，并将数据填入动力试运行记录表内。E、电气设备安装和调试试运转记录：设备主要包括变配电装置、具有自动空中系统的电动机及电加热设备、各种音响信号、监视系统、火灾报警系统、广播对讲系统等。n见证点设置电气工程关键工序和重点部位质量控制点的设定一序号1dudu希另控级1X、米材H2设敷架桥W3管配明W4盒管配暗H5装安置装地接气电H6H7H8H9WO1XWIXW211W3W41AW511H6■亠W7W8IXW9■亠W20H21试调装安统系警报灾火W22W说明：W和H点为见证点。W点：监理在规定时间段内因故未能到场进行检查验收，施工单位可以直接进入下道工序施工；H点：必须经过监理工程师检查、验收且确认后，方允许进入下道工序施工。（二）安全管理根据监理合同及国家有关法规，施工现场的安全管理是监理工程师的职责之一，安全监理是建设监理的重要组成部分，是对施n工过程中安全生产状况所实施的监督管理。在工程监理工作中，n始终要把质量、安全作为监理工作的重点来抓。1、安全监理工程流程详见下图:n2、施工用电监理控制要点（I）外电防护检查要点1、在建工程（含脚手架具）的外侧边缘与外电架空线路之间必须保持安全操作距离。最小安全操作不应小于下表所列数值。外电线路1KV以下1-10KV35-110154-220330-500最小安全操作距离46810152、施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与地面的垂直距离应不小于下表所列数值。外电线路电压1KV以下1-10KV35-110最小安全操作距离（M）6773、对达不到上表中规定的最小距离时，必须编制外电线路防护方案，采取防护措施，增设屏障遮拦、围栏或保护围，并悬挂醒目的警告标志牌。防护屏障应采用绝缘材料搭设。4、外电线路与遮拦、屏障等防护设施之间的安全距离小于下表所列数值时，必须会同有关部门予以解决，采取迁移外电线路或改变工程位置等措施，否则不得强行施工。n外电线路电压（KV）1-36103560110220330500线路边线至遮拦的安全距离（M）0.950.950.951.151.351.752.654.5线路边线至网状防护的安全距离0.30.30.30.50.71.11.92.753、脚手架下斜道严禁搭设在有外电线路的一侧。（II）接地与接零保护系统核查要点1、在施工现场专用的中性点直接接地的电力系统中必须采用TN-S接零保护系统。2、施工现场每一处重复接地电阻值应不大于10Q,不得少于3处（即总配电箱、线路的中间和末端处），重复接地线应与保护零线相连。接地电阻每季度公司至少复测…次，现场每月检测次。3、接地装置的接地线应采用二根以上导体，在不同点与接地体作用连接。垂直接地体应采用角钢、钢管或圆钢，不得采用螺纹钢材。4、保护零线应由工作接地线、配电室的零线或第一级漏电保护器电源的零线引出。保护零线线应单独敷设，不得装设任何开关与熔断器。保护零线应接至每一台用电设备的金属外壳（包括配电箱）。5、保护零线的截面应不小于工作零线的截面，并使用统一标志n的绿/黄双色线，任何情况下不得将绿/黄双色作负荷线。与电气设备相连的保护零线应为截面不小于2.5MM的绝缘多股铜线。6、保护零线与电气设备连接应采用铜鼻子等可靠连接,不重采用较接，电气设备接线柱应镀锌或涂防腐油脂；工作零线和保护零线在配电箱内应通过端子板连接，其中保护零线在其他地方不得有接头。7、同一施工现场的电气设备不得一部分保护接零、一部分保护接地。（111）配电箱、开关箱核查要点1、施工现场配电系统应设置总配电箱（屏）、分配电箱、开关箱，实行三级配电、三级保护。分配电箱与开关箱的距离不得超过30M,开关箱于其控制的固定式用电设备的水平距离不得超过3Mo配电箱周围应有足够二人同时工作的空间和通道。2、开关箱应由末级分配电箱配电。动力配电箱与照明配电箱应分别设置。3、每台用电设备应有各自专用的开关箱。开关箱内严禁用同一个开关电器直接控制二台及二台以上用电设备（含插座）。4、所有配电箱内应在电源侧装设有明显断点的隔离开关，漏电保护应装设在电源隔离开关负荷侧。分配电箱电保护器的额定漏电动作电流在50-75mA,开关箱漏电保护器的额定漏电动作电流不得大于30mA,手持式电动工具的漏电保护器额定漏电动作电流不得大于15mA；额定漏电动作时间均应小于O.lSon5、配电箱进、出线应在箱底进出，并分路成束加PVC套管保护；配电箱内的连接应采用绝缘导线，排列整齐，不得有外露带电部分；箱内应设置铜质的保护零线端子板和工作零线端子板。6、固定式配电箱安装高度底口距地面应大于1.3M,小于1.5M,安装牢固;移动式配电箱安装高度底口距地面应大于0.6M小于1.5M,有固定的支架。7、配电箱必须采用铁板制作，铁板厚度应大于1.5MM；配电箱应编号，表明其名称、用途、维修电工姓名，箱内应有配电系统图,标明电器元件参数及分路名称。严禁使用倒顺开关。8、配电箱门应配锁，有防雨、防砸措施；箱内应保持清洁，不得有杂物。9、所有配电箱、开关箱应每月进行检查、维修一次。(IV)现场照明核查要点1、施工现场照明用电应单独设置照明配电箱，箱内设置隔离开关、熔断器和漏电保护器，熔断器的熔断电流不得大于15A,漏电保护器的漏电动作电流应小于30mA,动作时间小于0.1S.2、施工现场照明器具金属需要保护接零必须使用三芯橡皮护套电缆，严禁使用花线和护套线，导线不得随地拖拉或缠绑在脚手架等设施构架上。3、照明灯具的金属外壳和金属支架必须作保护接零。4、室外灯具的安装高度应大于3M,室内灯具应大于2.4M,n大功率的金属卤化灯和钠灯应大于5Mo5、在下列情况下应现场照明应采用36V以下安全电压。（1）室内线路和灯具安装低于2.4M的；（2）在潮湿和易触及带电体的工作场所；（3）使用手持照明灯具的。6、在一个工作场所内，不得只装设局部照明。（V）配电线路核查要点1、架空线必须设在专用电杆上，严禁架设在树木、脚手架上。电杆应采用混凝土或木杆，不得采用竹杆。木杆梢径应不小于130MMo2、架空线路应装设横担、绝缘子并采用绝缘导线。绝缘铝线截面不小于16MM,绝缘铜线截面不小于lOMMo档距不得大于35M,线间距离不得小于0.3M,横担间的最小垂直距离不得小于0.6Mo3、架空线的相序排列为：和保护零线在同一横担架时：面向负荷从左侧起为、PE；动力、照明线在两个横担上下分别架设时，上层横担：面向负荷从左侧为LI、L2、L3,下层横担：面向负荷从左侧起为LI（L2、L3）、N、PEo4、配线应分色（包括配电箱内连线），相线L1为黄色，L2为绿色，L3为红色，工作零线N为黑色，保护零线PE为绿/黄双色。5、施工现场电缆干线应采用埋地或架敷设，严禁沿地面明设、随地拖拉或绑架在脚手架上。6、电缆在室外直接埋地敷设的深度不得小于0.6M,并在电缆n上下各均匀铺设不小于50MM的细砂后覆盖硬质保护层，电缆接头应设在地面上的接线合内；架空敷设时，应沿墙壁或电杆设置，并用绝缘子固定，严禁用金属裸线作绑线，橡皮电缆的最大弧垂距地不得小于2.5Mo7、电缆穿越建筑物、道路和易受机械损伤的场所，必须采取加设套管等进行线路过路保护。8、严禁采用四芯或三芯电缆外加一根电线代替五芯或四芯电缆。9、电线必须符合有关规定，禁止使用老化线，破皮的应进行包扎或更换。(VI)电器装置核查要点1、设备容量大于5.5KV的动力必须采用加设自动开关电器或降压启动装置，不得采用手动电器直接控制。2、各种开关电器的额定值应与其控制用电设备的额定值相适应。3、熔丝应与设备容量相匹配，不得用多根熔丝绞接代替一根熔丝，每根熔丝的规格应一致，严禁用其他金属代替熔丝。4、配电箱内的电器必须可靠完好，不得使用破损、不合格的电器。(VII)变配电装置核查要点1、配电室内配电屏的正面操作通道宽度不小于1.5M,前面及两侧通道不小于1M,配电室的高度不小于3M。n2、配电屏(盘)应装设有功、无功电度表，电流、电压表,短路、过负荷保护装置和漏电保住器，各配电线路应编号并标明用途标记。3、配电室内应有电工值班、维修制度，禁令标志牌，停送电必须有专人负责。4、应设置砂箱等绝缘灭火材料。（VID）用电档案核查要点1、临时用电设备在5台及5台以上或设备总容量在50KV及50KV以上的，必须编制临时用电施工组织设计；临时用电设备在5台及5台以下或设备总容量在50KV及50KV以下的，应制定安全用电技术措施。2、临时用电施工组织设计内容应包括：工程概况、用电负荷计算书、确定导线截面和电器的类型、规格，电气平面图、立面图和接线系统图，制定安全用电技术措施和电气防火措施；安全用电技术措施内容应包括：工程概况、负荷计算书、用电平面图和系统图，电气防火措施。3、临时用电施工组织设计必须由电气工程技术人员编制，企业（公司级）技术负责审批，有关部门批准盖章后实施；变更临时用电施工组织设计必须由原编制者、审批者和批准部门同意后实施。4、临时用电施工组织设计的编制者必须参加临时用电的验收工作。5、临时用电技术档案应有专人负责，各项验收、检查、测试、n维修记录内容真实，填写详细，数据量化。6、施工方建立现场用电定期检查制度，做到施工现场每月检查一次，基层公司每季度检查一次。对检查、检测中发现的不安全因素，必须及时处理并履行复查验收手续。(IX)电气专业施工人员高处、攀登、悬空作业1、高处作业施工高处作业施工前，先逐级进行安全技术教育及交底，落实所有安全技术措施和人身防护用品，未经落实时不得进行施工。施工中对高处作业的安全技术设施，发现有缺陷和隐患时，及时解决；危及人身安全时，则停止作业。施工作业场所有坠落可能的物件，一律先行拆除或加以固定。高处作业中所用的物料，均应堆放平稳，不防碍通行和装卸。工具应随手放入工具袋；作业中的走道、通道板和登高工具,应随时清扫干净；拆卸下的物件及余料和废料均应及时清理运走，不得任意乱置或向下丢弃。传递物件禁止抛掷。雨天和雪天进行高处作业时，水、冰、霜、雪均应及时清除，达到防滑、防寒要求后，再进行作业。遇有六级以上强风、浓雾等恶劣气候，不得进行露天攀登与悬空高处作业。暴风及暴雨后，应对高处作业安全设施逐一加以检查,发现有松动、变形、损坏或脱落等现象，应立即修理完善。2•攀登与悬空作业的安全防护⑴、攀登作业A、攀登的用具，结构构造上必须牢固可靠。供人上下的踏板其n使用荷载不应大于HOONo当梯面上有特殊作业，重量超过上述荷载时，应按实际情况加以验算。B、移动式梯了，均应按现行的国家标准验收其质量。C、梯脚底部应坚实，不得垫高使用。梯子的上端应有固定措施。立梯工作角度以75。±5°为宜，踏板上下间距以40cm为宜，不得有缺档。D、梯子如需接长使用，必须有可靠的连接措施，且接头不得超过一处。连接后梯梁的强度，不应低于单梯梯梁的强度。E、折梯使用时上部夹角应为35°~45°,較链必须牢固，并设可靠的拉撑。F、作业人员应从规定的通道上下，不得在非规定通道进行攀登,也不得任意利用吊车臂架等施工设备进行攀登。上下梯子时，必须面向梯了，且不得手持器物。(2)、悬空作业A、悬空作业处应有牢靠的立足处，并必须视具体情况，配置防护栏网、栏杆或其他安全设施。B、悬空作业所用的索具、脚手板、吊篮、吊笼、平台等设备，均需经过技术鉴定或检证方可使用。C、安装管道时必须有已完结构或操作平台为立足点，严禁在安装中的管道上站立和行走。(IX)现场安全检查n现场巡视发现用电安全隐患时，及时提出并以监理工程师通知单承包单位进行整改；对承包单位拒不整改或整改不符合要求的应及时向总监汇报，必要时由总监与业主共商发停工令；对重大用电安全隐患承包单位拒不整改或整改不符合要求的应以监理备忘录形式通知业主；如果业主也对存在问题无力解决或不支持监理工作的应及时向当地安全监督部门汇报，履行监理职责。(IX)电气专业施工人员在探伤期间停止该部位施工。
