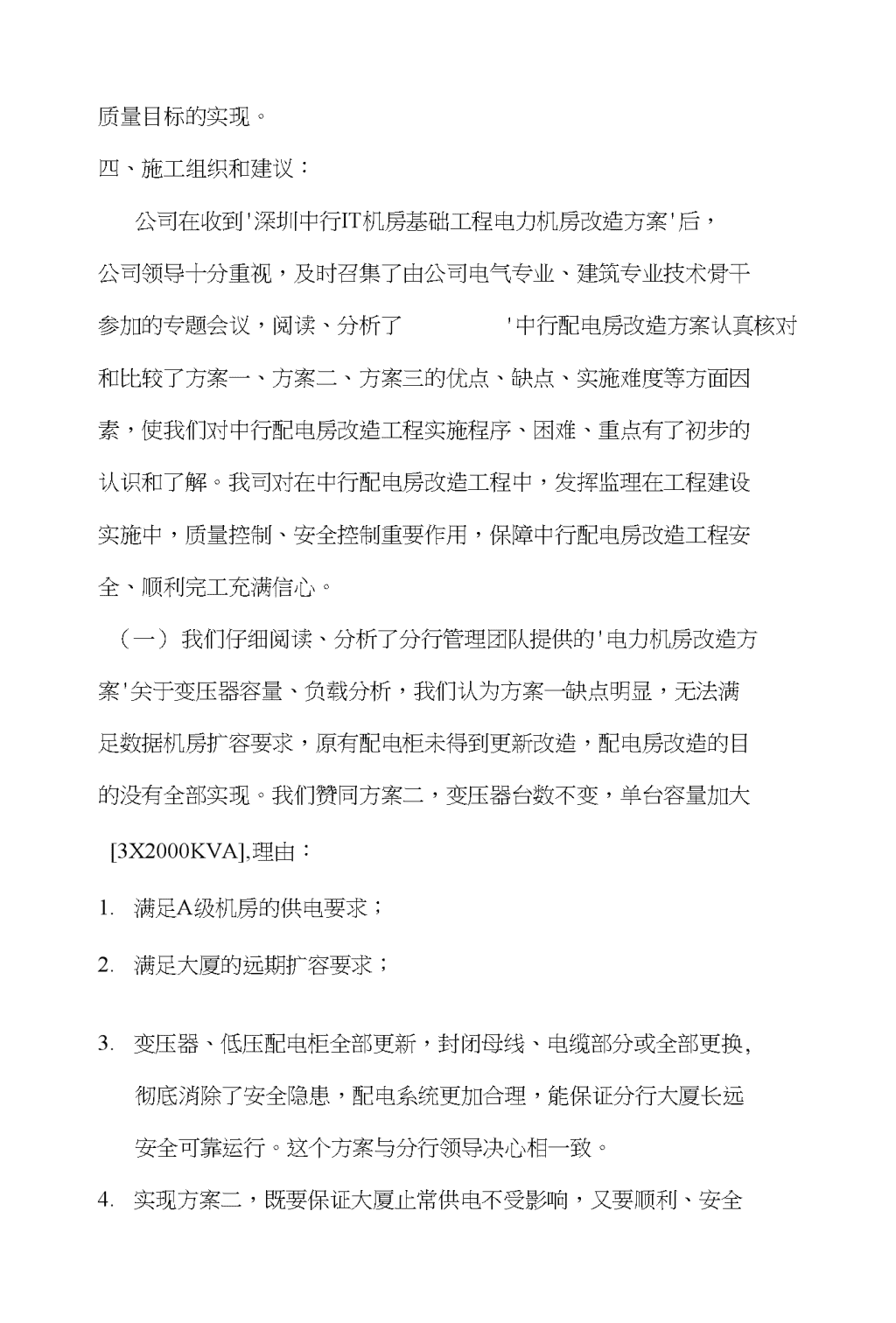

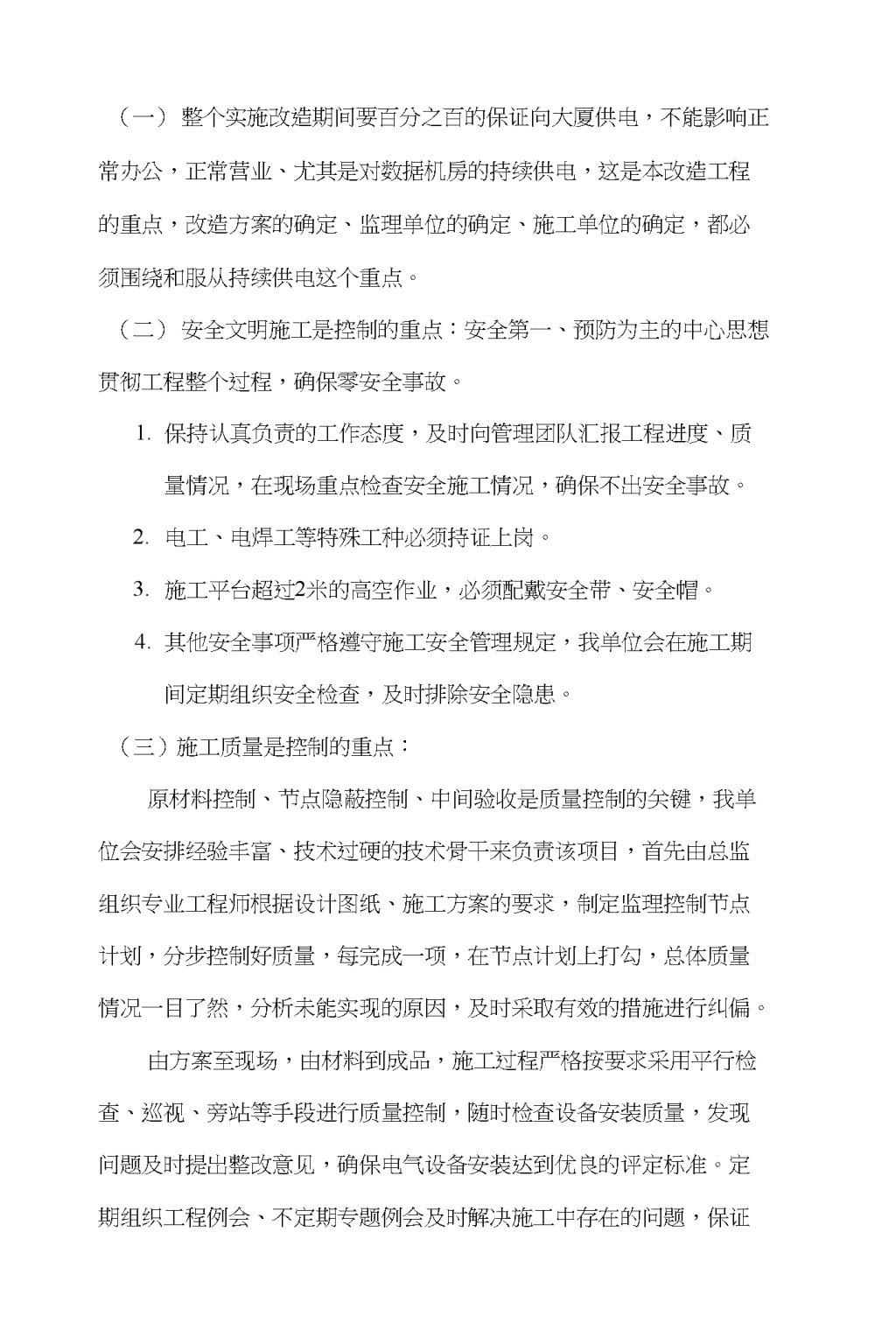

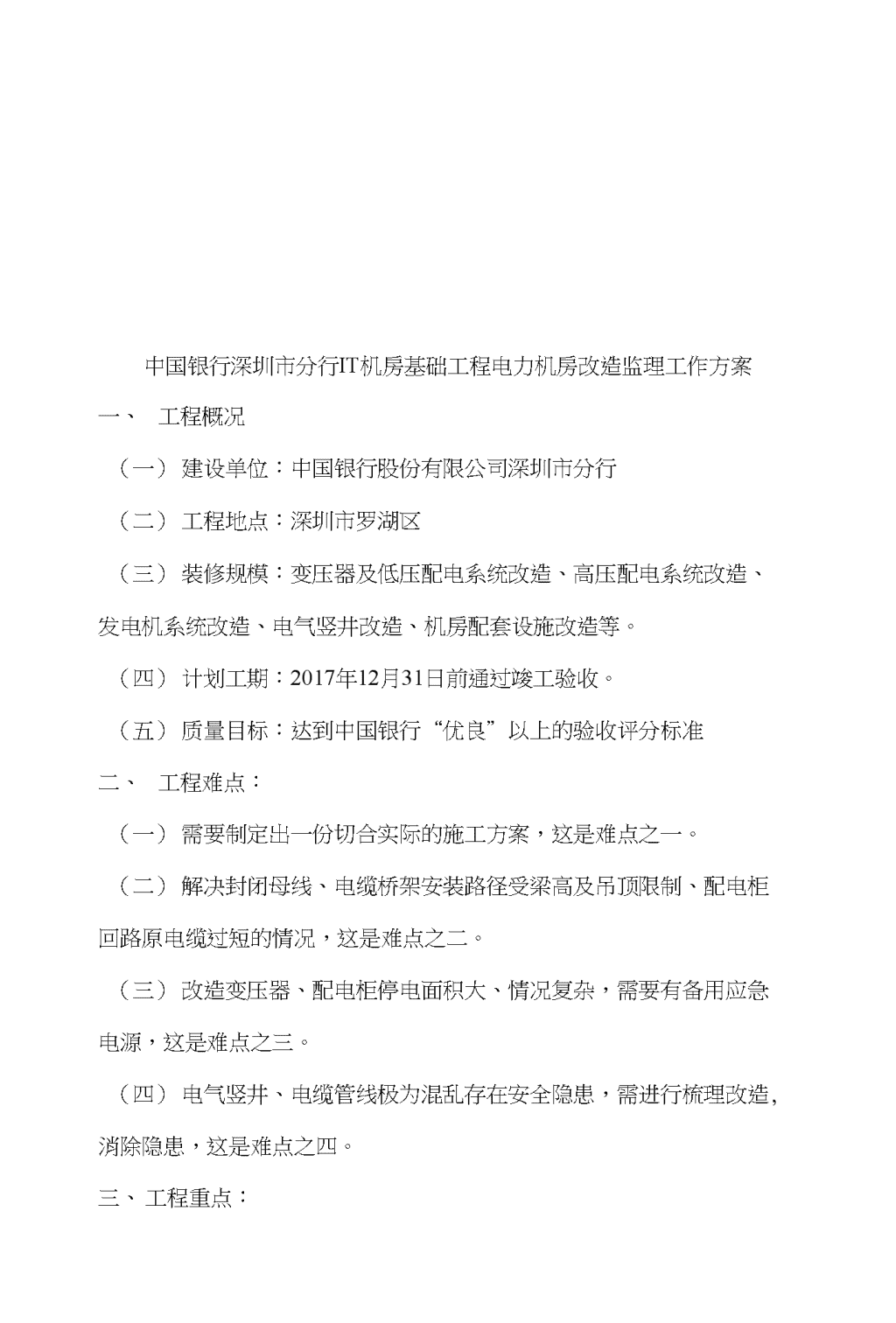

中国银行深圳市分行IT机房基础工程电力机房改造监理工作方案一、工程概况（一）建设单位：中国银行股份有限公司深圳市分行（二）工程地点：深圳市罗湖区（三）装修规模：变压器及低压配电系统改造、高压配电系统改造、发电机系统改造、电气竖井改造、机房配套设施改造等。（四）计划工期：2017年12月31日前通过竣工验收。（五）质量目标：达到中国银行“优良”以上的验收评分标准二、工程难点：（一）需要制定出一份切合实际的施工方案，这是难点之一。（二）解决封闭母线、电缆桥架安装路径受梁高及吊顶限制、配电柜回路原电缆过短的情况，这是难点之二。（三）改造变压器、配电柜停电面积大、情况复杂，需要有备用应急电源，这是难点之三。（四）电气竖井、电缆管线极为混乱存在安全隐患，需进行梳理改造,消除隐患，这是难点之四。三、工程重点：n（一）整个实施改造期间要百分之百的保证向大厦供电，不能影响正常办公，正常营业、尤其是对数据机房的持续供电，这是本改造工程的重点，改造方案的确定、监理单位的确定、施工单位的确定，都必须围绕和服从持续供电这个重点。（二）安全文明施工是控制的重点：安全第一、预防为主的中心思想贯彻工程整个过程，确保零安全事故。1.保持认真负责的工作态度，及时向管理团队汇报工程进度、质量情况，在现场重点检查安全施工情况，确保不出安全事故。2.电工、电焊工等特殊工种必须持证上岗。3.施工平台超过2米的高空作业，必须配戴安全带、安全帽。4.其他安全事项严格遵守施工安全管理规定，我单位会在施工期间定期组织安全检查，及时排除安全隐患。（三）施工质量是控制的重点：原材料控制、节点隐蔽控制、中间验收是质量控制的关键，我单位会安排经验丰富、技术过硬的技术骨干来负责该项目，首先由总监组织专业工程师根据设计图纸、施工方案的要求，制定监理控制节点计划，分步控制好质量，每完成一项，在节点计划上打勾，总体质量情况一目了然，分析未能实现的原因，及时采取有效的措施进行纠偏。由方案至现场，由材料到成品，施工过程严格按要求采用平行检查、巡视、旁站等手段进行质量控制，随时检查设备安装质量，发现问题及时提岀整改意见，确保电气设备安装达到优良的评定标准。定期组织工程例会、不定期专题例会及时解决施工中存在的问题，保证n质量目标的实现。四、施工组织和建议：公司在收到'深圳中行IT机房基础工程电力机房改造方案'后，公司领导十分重视，及时召集了由公司电气专业、建筑专业技术骨干参加的专题会议，阅读、分析了'中行配电房改造方案认真核对和比较了方案一、方案二、方案三的优点、缺点、实施难度等方面因素，使我们对中行配电房改造工程实施程序、困难、重点有了初步的认识和了解。我司对在中行配电房改造工程中，发挥监理在工程建设实施中，质量控制、安全控制重要作用，保障中行配电房改造工程安全、顺利完工充满信心。（一）我们仔细阅读、分析了分行管理团队提供的'电力机房改造方案'关于变压器容量、负载分析，我们认为方案一缺点明显，无法满足数据机房扩容要求，原有配电柜未得到更新改造，配电房改造的目的没有全部实现。我们赞同方案二，变压器台数不变，单台容量加大[3X2000KVA],理由：1.满足A级机房的供电要求；2.满足大厦的远期扩容要求；3.变压器、低压配电柜全部更新，封闭母线、电缆部分或全部更换,彻底消除了安全隐患，配电系统更加合理，能保证分行大厦长远安全可靠运行。这个方案与分行领导决心相一致。4.实现方案二，既要保证大厦止常供电不受影响，又要顺利、安全n实现配电工程改造，工程难度将成倍增加，我们坚信在管理团队领导下，制定出符合现场实际的施工组织计划，监理尽心尽责，恪尽职守发挥监理作用，改造工程一定会安全、顺利地实现分行领导的决心目标。（二）方案二存在问题的应对与建议：1.实施改造方案二，关于停止向空调供电问题，解决办法是将2号变压器改造放在冬季进行。2.关于存在改造期间母联无法起作用问题，将发电机改造作为第一步，改造后的发电机作为变压器、低压柜改造的备用电源，3.关于部分回路电缆接驳困难问题、新增配电柜与原配电柜接驳困难等问题，需由中标施工单位，考察现场实际状态，编写出详细、可行的施工组织方案，经业主、监理审查合格后再实施的方法来解决。（三）关于发电机改造方案分析，我们同意设计院关于发电机改造方案意见、要求，同意将发电机改造作为第一步实施子项，发电机改造完成后，将作为下一步配电系统改造的备用电源，保障大厦供电。（四）关于电气竖井改造；我们基本同意设计院关于电气竖井改造方案意见，1.监理公司将派人积极配合分行管理团队，深入拟新增3号竖井修建的路径、楼层实地勘察，特别注意复核各楼层梁边距墙面尺寸，确保3号竖井方案切实可行，以及对新增配电房出线到3号电气竖井,n线缆敷设路径进行勘察。1.1号电气竖井，电缆管线极为混乱，存在严重隐患，应引起我们重视，可以在配电房改造完成后，及时聘请专业施工队伍，对1号电气竖井管线进行梳理改造，消除安全隐患，确保大厦长久安全运行。2.为了分行大厦运行安全，我们建议分行管理团队考虑，在本大厦配电系统增设火灾漏电监控系统，高层建筑防火规范早有明确规定，特别是在本大楼1号竖井，线缆极为混乱存在严重安全隐患条件下，安装火灾漏电监控系统很有必要。
