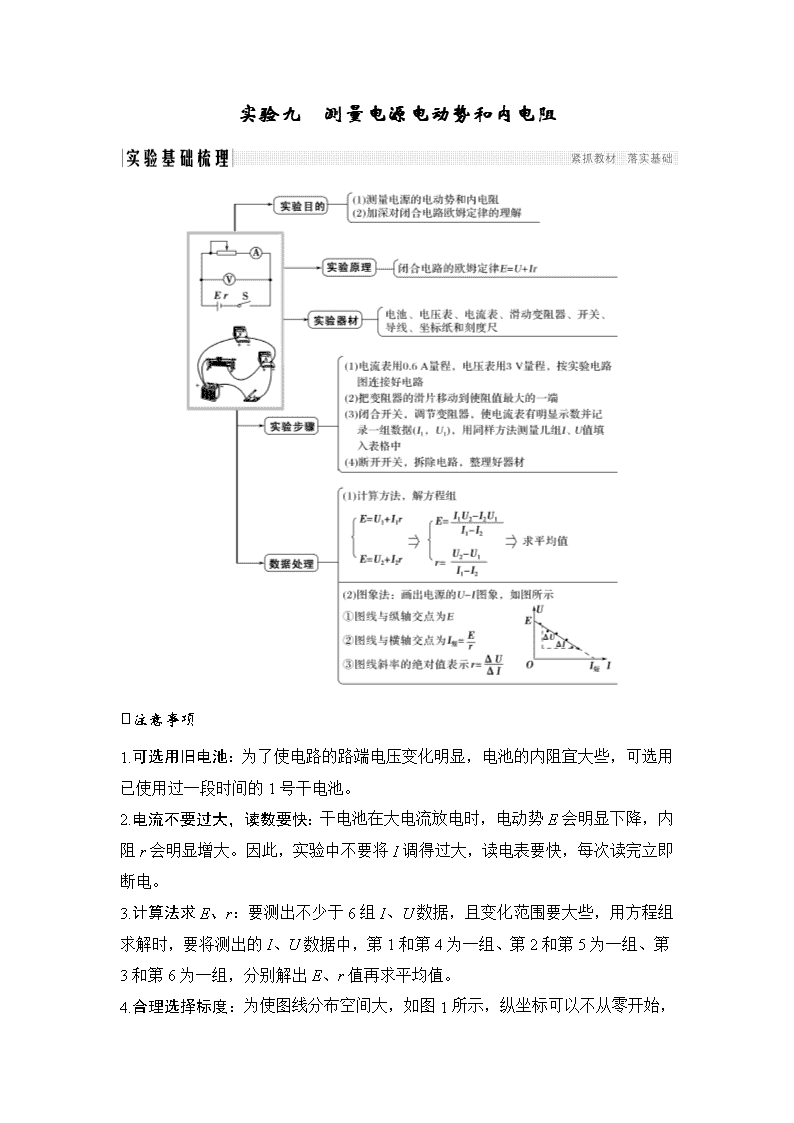

实验九　测量电源电动势和内电阻 注意事项 ‎1.可选用旧电池：为了使电路的路端电压变化明显，电池的内阻宜大些，可选用已使用过一段时间的1号干电池。‎ ‎2.电流不要过大，读数要快：干电池在大电流放电时，电动势E会明显下降，内阻r会明显增大。因此，实验中不要将I调得过大，读电表要快，每次读完立即断电。‎ ‎3.计算法求E、r：要测出不少于6组I、U数据，且变化范围要大些，用方程组求解时，要将测出的I、U数据中，第1和第4为一组、第2和第5为一组、第3和第6为一组，分别解出E、r值再求平均值。‎ ‎4.合理选择标度：‎ 为使图线分布空间大，如图1所示，纵坐标可以不从零开始，则图线和横轴的交点不再是短路电流，电源的内阻不能用r＝确定，应根据r＝确定。‎ 图1‎ 误差分析 ‎1.用图象法求E和r时作图不准确。‎ ‎2.由于电流表或电压表的分压或分流存在系统误差。‎ ‎•本实验中测量结果是：E测
