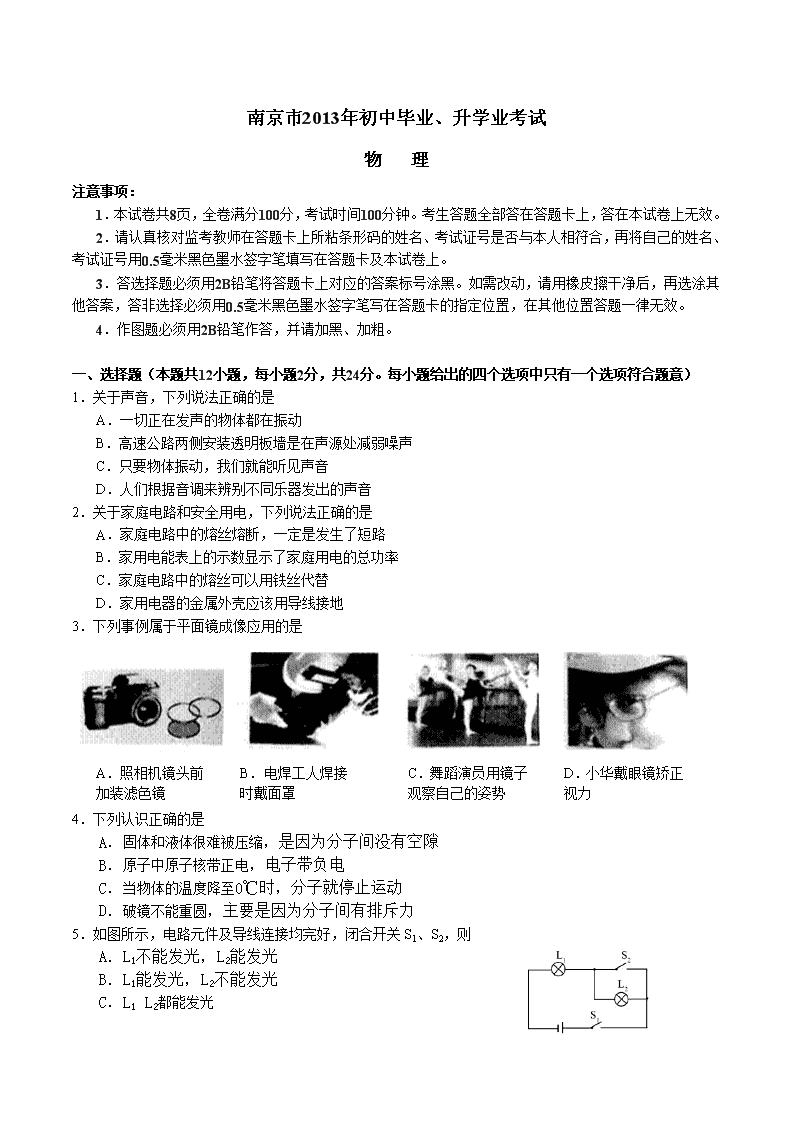

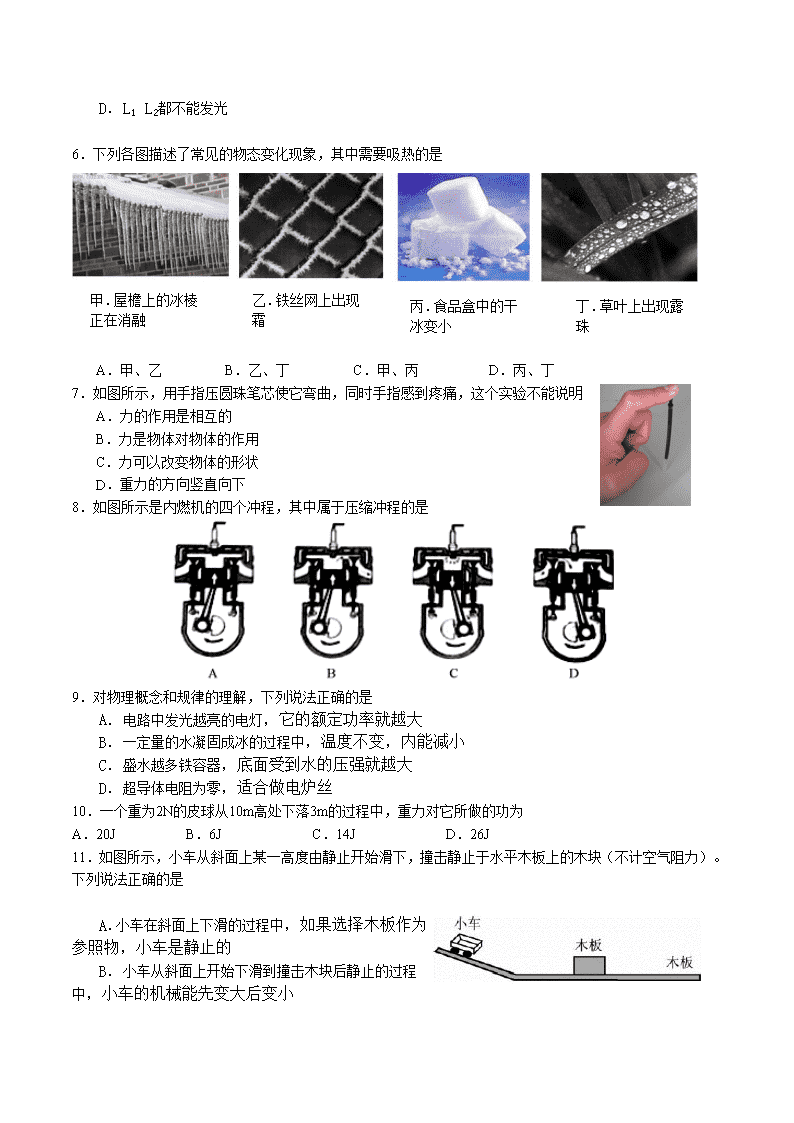

南京市2013年初中毕业、升学业考试 物 理 注意事项：‎ ‎1．本试卷共8页，全卷满分100分，考试时间100分钟。考生答题全部答在答题卡上，答在本试卷上无效。‎ ‎2．请认真核对监考教师在答题卡上所粘条形码的姓名、考试证号是否与本人相符合，再将自己的姓名、考试证号用0.5毫米黑色墨水签字笔填写在答题卡及本试卷上。‎ ‎3．答选择题必须用2B铅笔将答题卡上对应的答案标号涂黑。如需改动，请用橡皮擦干净后，再选涂其他答案，答非选择必须用0.5毫米黑色墨水签字笔写在答题卡的指定位置，在其他位置答题一律无效。‎ ‎4．作图题必须用2B铅笔作答，并请加黑、加粗。‎ 一、选择题（本题共12小题，每小题2分，共24分。每小题给出的四个选项中只有一个选项符合题意）‎ ‎1．关于声音，下列说法正确的是 A．一切正在发声的物体都在振动 B．高速公路两侧安装透明板墙是在声源处减弱噪声 C．只要物体振动，我们就能听见声音 D．人们根据音调来辨别不同乐器发出的声音 ‎2．关于家庭电路和安全用电，下列说法正确的是 A．家庭电路中的熔丝熔断，一定是发生了短路 B．家用电能表上的示数显示了家庭用电的总功率 C．家庭电路中的熔丝可以用铁丝代替 D．家用电器的金属外壳应该用导线接地 ‎3．下列事例属于平面镜成像应用的是 D．小华戴眼镜矫正视力 C．舞蹈演员用镜子观察自己的姿势 B．电焊工人焊接时戴面罩 A．照相机镜头前加装滤色镜 ‎4．下列认识正确的是 A．固体和液体很难被压缩，是因为分子间没有空隙 B．原子中原子核带正电，电子带负电 C．当物体的温度降至‎0℃‎时，分子就停止运动 D．破镜不能重圆，主要是因为分子间有排斥力 ‎5．如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则 A．L1不能发光，L2能发光 B．L1能发光，L2不能发光 C．L‎1 L2都能发光 ‎ D．L‎1 L2都不能发光 ‎6．下列各图描述了常见的物态变化现象，其中需要吸热的是 甲．屋檐上的冰棱正在消融 乙．铁丝网上出现霜 丙．食品盒中的干冰变小 丁．草叶上出现露珠 ‎ ‎ A．甲、乙 B．乙、丁 C．甲、丙 D．丙、丁 ‎7．如图所示，用手指压圆珠笔芯使它弯曲，同时手指感到疼痛，这个实验不能说明 A．力的作用是相互的 B．力是物体对物体的作用 C．力可以改变物体的形状 D．重力的方向竖直向下 ‎8．如图所示是内燃机的四个冲程，其中属于压缩冲程的是 ‎9．对物理概念和规律的理解，下列说法正确的是 A．电路中发光越亮的电灯，它的额定功率就越大 B．一定量的水凝固成冰的过程中，温度不变，内能减小 C．盛水越多铁容器，底面受到水的压强就越大 D．超导体电阻为零，适合做电炉丝 ‎10．一个重为2N的皮球从‎10m高处下落‎3m的过程中，重力对它所做的功为 ‎ A．20J B．6J C．14J D．26J ‎ ‎11．如图所示，小车从斜面上某一高度由静止开始滑下，撞击静止于水平木板上的木块（不计空气阻力）。下列说法正确的是 A．小车在斜面上下滑的过程中，如果选择木板作为参照物，小车是静止的 B．小车从斜面上开始下滑到撞击木块后静止的过程中，小车的机械能先变大后变小 C．木块对木板的压力和木板对木块的支持力是一对平衡力 D．若木板的表面光滑且足够长，最终木块的动能将保持不变 ‎12．如图所示，电源电压保持6V 不变，电流表的量程为0 ~ ‎0.6A，电压表的量程为0 ~ 3V，定值电阻的规格为“10W ‎0.5A”，滑动变阻器的规格为“20 ‎1A”。闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是 ‎ A．电阻R1消耗功率允许的变化范围为0.4W~ 0.9W ‎ B．电流表示数允许的变化范围为‎0.2A~ ‎0.5A ‎ C．变阻器R2接入电路的阻值允许变化范围为2~ 20WW ‎ D．电路消耗总功率允许的变化范围为1.2W~ 3W ‎ 二、填空题（本题共10小题，每空1分，共28分）‎ ‎13．光纤通信是利用光波在光导纤维中传输信息的一种通信方式。光波________（选填“属于”或“不属于”）电磁波，电磁波在真空中的传播速度为________m/s 。‎ ‎14．第二届亚洲青年运动会将于2013年8月在南京举行。‎2013年5月8日上午10点20分许，通过万古老的钻木取火方式，在几分钟内采火成功，这个过程中________能转化为________能。之后，用采集的火种点燃亚青会火炬，此过程是通过________方式改变物体内能的。‎ ‎15．如图所示，将塑料直尺放在小纸片上，从上面对着塑料尺吹气，发现纸片不掉下来，这是由于吹气时，纸的上表面空气流速变大，压强变________。这与飞机机翼获得向上升力的道理________（选填“相同”或“不同”）。‎ ‎16．如图是竖直向上抛出的小球上升过程中每隔相等的时间曝光一次所得的照片。从图中可以判断：小球在a、b位置间的平均速度________（选填“大于”、“小于”或“等于”）在c、d位置间的平均速度；在上升过程中，小球的重力势能________（选填“逐渐增大”、“逐渐减小”或“不变”）。 ‎ ‎17．如图所示，将一根针插在绝缘底座上，把折成“A”字形的铝箔条水平架在针的顶端。当带电的塑料棒靠近静止的铝箔条一端时，铝箔条会旋转起来，这表明：带电物体能________轻小物体，力可以改变物体的________。将塑料棒取走，铝箔条由于________不能立即停止转动。‎ ‎18．如图甲是某种物体熔化时温度随加热时间变化的图像（假设在加热过程中物质的质量不变，单位时间内吸收的热量相同）。‎ ‎⑴ 这种物质的固体属于________（选填“晶体”或“非晶体”）。如图乙，在某一时刻，用温度计测得物质的温度为________℃。‎ ‎⑵ 在CD段时，此物质处于________（选填“固”、“液”或“固液共存”）态。‎ ‎⑶ 该物质在AB 段和CD段的比热容分别为c1、c2 ，则c1：c2 =________。‎ ‎19．如图所示，小明正在做俯卧撑，把他的身体看作一个杠杆，O为支点， A 为重心，他的体重为550N。地面对手的支持力F 的力臂是________m ，大小为________ N。‎ ‎20．如图所示电路，电源电压不变，电灯L 标有“6V 1.2W“字样。当开关S1、S2均闭合时，电灯L 恰能正常发光，电流表示数为‎0.5A。则：‎ ‎⑴ 电动机两端电压为_______V，通过电动机的电流为_______A。‎ ‎⑵ 通电1min 电路消耗电能_______J。‎ ‎21．用燃气灶烧水时，把‎2.2kg 初温为‎20℃‎的水加热到‎100℃‎，共燃烧了‎45g 天然气（假设天然气完全燃烧）。已知天然气的热值为4.4×107 J/ kg，水的比热容为(4.2×103 J/（kg·℃） 。‎ ‎⑴ 天然气属于_______（选填“可再生”或“不可再生”）能源。在烧水过程中，大量向外散失的能量不会自动再汇集回来，这说明能量的转化和转移是有_________的。‎ ‎⑵ 水的内能增加了_______J。‎ ‎⑶ 燃气灶烧水的效率为_______。‎ ‎22．据报道，我国科学家造出“世界上最轻材料——全碳气凝胶”，这种材料密度仅为 0.16mg / cm3 ，“0.16mg / cm‎3”‎表示的物理含义是____________________________。如图为一块‎100cm3的“全碳气凝胶”放在一朵花上，该“气凝胶”的质量为_______g。研究表明，“全碳气凝胶”还是吸油能力最强的材料之一，它最多能吸收自身质量900 倍的有机溶剂，则‎100cm3 的“全碳气凝胶”最多能吸收的有机溶剂重力为_______N。（g取10N/ kg）‎ 三、解答题（本题共10 小题，共48 分，解答31、32 题时应有公式和解题过程）‎ ‎23．（6 分）按照题目要求作图：‎ ‎（1）在图甲中，根据小磁针静止时的指向，标出A 、B 两个磁极的名称。‎ ‎（2）在图乙中，画出斜面上物体所受的重力G 和斜面对物体弹力F 的示意图。‎ ‎（3）如图丙，光斜射到空气和玻璃的分界面时，发生反射和折射。在图中标出反射角并用箭头标出折射光线的传播方向。‎ ‎24．（5分）在“探究凸透镜成像规律”的实验中，凸透镜放置在光具座的C点处，如图所示。 ‎ ‎（1）组装并调整实验器材，使烛焰和光屏的中心位于凸透镜的主光轴上，把点燃的蜡烛放在光具座的B点处时，移动光屏到某一位置恰能在光屏上成清晰、倒立等大的像，则凸透镜的焦距是_______cm，此时光屏应位于图中_______（填写字母）点的位置。 ‎ ‎（2）再将蜡烛移到光具座的“20cm”刻度线处，则应向_______（选填“左”或“右”）移动光屏，才能在光屏上得到清晰的倒立、_______的实像。在照相机和投影仪中，成像情况与此类似的是_______。‎ ‎25．（3分）如图所示为“探究滑动摩擦力的大小与什么因素有关”的实验。‎ ‎（1）三次实验中用弹簧测力计水平匀速拉动木块，分别读出弹簧测力计的示数为F1、F2和F3，其中最大的是_______。 ‎ ‎（2）比较甲、乙两次实验，得出的结论是：在压力相同时，______________，滑动摩擦力越大。‎ ‎（3）在丙图中，弹簧测力计示数F3为1.6N，若弹簧测力计示数增大到2N，此时的木块A所受滑动摩擦力为_______N。 ‎ ‎26．（3分）在“探究感应电流产生条件”的实验中，小明将导体 ab、开关、小量程电流表和蹄形磁体按如图所示的方式进行安装。‎ ‎（1）小明闭合开关后进行了如下操作：‎ A．只让导体ab在水平方向左右运动 B．只让导体ab在竖直方向上下运动 C．只让蹄形磁体在水平方向左右运动 D．只让蹄形磁体在竖直方向上下运动 其中一定能产生感应电流的是_______（填写字母）。‎ ‎（2）如果将小量程电流表换成_______，可以观察磁场对通电导体的作用。‎ ‎27．（5分）在“测量牛奶密度”的实验中。‎ ‎（1）小明先将牛奶倒入量筒，如图甲所示，则牛奶的体积为_______ cm3；接着将天平放在水平台面上，如图乙所示，他应先_______，再调节平衡螺母，使天平平衡；用调节好的天平测出空烧杯的质量为‎33g，然后将量筒中的牛奶倒入烧杯，用天平测量烧杯和牛奶的总质量，天平平衡时如图丙所示，烧杯和牛奶的总质量为_______g。‎ ‎（2）根据以上实验数据计算出牛奶的密度为_______ kg/ m3，用该方法测得的密度比真实值偏_______。 ‎ ‎28．（3分）甲、乙两位同学做“探究物体所受重力的大小与质量的关系”实验。‎ ‎（1）如图所示，甲同学用弹簧测力计测量钩码所受重力大小，读数时他让钩码保持静止状态，根据_______知识可知，此时钩码所受的重力大小和它受到的拉力大小相等。他分别测出一个钩码、两个钩码、三个钩码的重力大小后，根据实验数据得出结论：物体所受重力的大小与它的质量成正比。‎ ‎（2）乙同学取了质量不同的苹果、小木块、小铁球各一个，并分别测出它们的质量和重力，来探究物体所受重力大小与质量的关系，你认为乙同学的做法_______。‎ A．不合理，因为他没有用同种物质的物体做实验 B．不合理，因为他没有使物体的质量成整数倍变化 C．合理，因为他同样可以得到的物体所受重力大小与质量的关系 D．合理，因为他的操作比甲同学更简便 ‎29．（5分）在“测量小电灯功率”的实验中，小电灯的测定电压为2.5V，正常发光时的电阻约为10Ω ‎（1）请你用笔画线代替导线，将图甲中实物电路连接完整．‎ ‎（2）连接好电源，闭合开关，小电灯发光，但电压表示数为0，经检查，图中a，b，c，d四根导线有一根断了，则该导线是_______（填写字母）． ‎ ‎（3）排除故障后，闭合开关，测量小电灯额定功率，移动变阻滑的滑片P，眼睛应先注视_______表的示数，然后读出另一电表示数，当小电灯正常发光时，电流表的示数如图乙所示，则小电灯的额定功率为_______W。‎ ‎（4）在小电灯正常发光时，再将滑片P向B端移动到另一位置，则小电灯的实际功率_______（选填“大于”、“小于”或“等于”）额定功率． ‎ ‎30．（5分）在“测定动滑轮机械效率”的实验中，小明用如图所示的动滑轮提升钩码，改变钩码的数量，正确操作，实验数据如下： ‎ ‎（1）实验时，用手_______拉动弹簧测力计，使持在动滑轮下的钩码缓缓上升．‎ ‎（2）第①次实验时测得动滑轮的机械效率为_______．‎ ‎（3）第③次实验时，钩码上升的速度为‎0.05m/s，则拉力的功率为_______W．静止时拉力F的大小_______（选填“大于”“小于”“等于”）1.7N。‎ ‎（4）由表中实验数据分析可知，同一动滑轮，所提升物重增大，机械效率将_______（选填“增大”、“减小”或“不变”）．‎ ‎31．（7 分）小明用玻璃杯、吸管、水等器材进行了如下实验，请你完成下列内容．‎ ‎（1）如图甲所示，把一根直吸管斜插入装有水的玻璃杯中，吸管看起来弯折了，这是由于光的_______形成的，然后用手指堵住上端的管口，从水中提起吸管后发现吸管中存 在一段水柱，且水不会流下来，如图乙所示，这主要是由于水柱受到_______对它向上的作用．‎ ‎（2）在吸管下端装入适量的钢珠，并用蜡封住管吸的下端使底部平整，然后让它竖直漂浮在水中．如图所示，测该吸管底面积为3×10‎-5m2‎，浸入水中的深度为11×10‎-2m．（取g=10N/ kg） ‎ ‎①求吸管受到的浮力；‎ ‎②把吸管拿出并擦干，让封结的一端朝下竖直放置在水平桌面上，如图丁所示，求吸管对桌面的压强．‎ ‎32．（6分）小明按如图所示的电路进行实验，已知电源电压不变，闭合开关，改变a、b之间的电阻箱R的阻值，得到一组电压表的示数U—R的图象如图乙所示。 ‎ ‎（1）随着电阻箱接入电路中的阻值增大，定值电阻R0两端的电压_______（选填“增大”、“减小”或“不变”）． ‎ ‎（2）将a、b间的电阻箱换成未知电阻Rx，读得电压表示数为4.5V，则Rx=______Ω，此时电路中电流为______ A。 ‎ ‎（3）取下Rx，分别将电阻RA和RB接入a、b之间，读得对应的电压表示数为1V和3V，在这两种情况下，R0上消耗的电功率变化了多少？‎ 南京市2013年初中毕业、升学业考试 物理参考答案与评分标准 ‎1解：A、声音是由物体的振动产生，一切正在发声的物体都在振动，该选项说法正确； B、高速公路两侧安装透明板墙是在传播过程中减弱噪声，该选项说法不正确； C、人耳能听到的声音频率范围一般在20Hz～20000Hz范围内，在此范围以外的声波（超声波和次声波），人耳听不到，该选项说法不正确； D、人们根据音色来辨别不同乐器发出的声音，该选项说法不正确． 故选A．‎ ‎2 解：A、家庭电路中的熔丝熔断，可能是发生了短路，也可能是电路中用电器的总功率过大，故A错误； B、家用电能表的示数显示了家庭用电器消耗的总电能，故B错误； C、用铁丝代替保险丝后，家庭电路中电流过大时，保险丝不能自动熔断切断电路，起不到保护作用，故C错误； D、家用电器的金属外壳该用导线接地，防止漏电时造成触电事故，正确． 故选D．‎ ‎3 解：A、照相机镜头前假装滤色镜，会吸收或反射其它的色光，不是平面镜的应用． B、过强的紫外线能伤害人的眼睛和皮肤．电焊弧光中有强烈的紫外线，因此电焊工在工作时必须穿好工作服，并戴上防护罩，故B不符合题意． C、由于平面镜所成的像与物大小相同，所以舞蹈演员用镜子观察自己的姿势，故C符合题意． D、近视眼的晶状体较厚，会聚能力较强，看远处的物体时，将像成在视网膜的前面，需戴凹透镜矫正． 远视眼的晶状体较薄，会聚能力较弱，看近处的物体时，将像成在视网膜的后面，需戴凸透镜矫正，不属于平面镜的应用，故D不符合题意． 故选C．‎ ‎4 解：A、固体和液体很难被压缩，这是因为分子间存在斥力，该选项说法不正确； B、原子核带正电，电子带负电，该选项说法正确； C、由于组成物体的分子在永远地运动着，故在‎0℃‎时物体内的分子的运动状态也是运动的，该选项说法不正确； D、破镜不能重圆，因为玻璃分子间的距离大于分子直径的10倍以上，超出了分子力的作用范围，该选项说法不正确． 故选B．‎ ‎5 解：闭合开关S1、S2，电路为L1的基本电路，L2被短路，故L1能发光，L2不能发光． 故选B．‎ ‎6 解：甲：屋檐上的冰凌正在消融，由固态变成液态，属于熔化现象，熔化吸热； 乙：铁丝网上出现霜，是空气中的水蒸气遇冷凝结成的小冰晶，属于凝华现象，凝华放热； 丙：食品盒中的干冰变小，由固态直接变成了气态，属于升华现象，升华吸热； 丁：草叶上出现露珠，是空气中的水蒸气遇冷凝结成的小水滴，属于液化现象，液化放热． 因此需要吸热的是甲和丙． 故选C．‎ ‎7 解：用手指压圆珠笔芯使它弯曲， A、手感觉疼痛，原因是手对圆珠笔芯施加力的作用的同时，受到圆珠笔芯的反作用力，说明力的作用是相互的．此选项不符合题意； B、手对圆珠笔芯施加力的作用，手是施力物体，圆珠笔芯是受力物体，说明力是物体对物体的作用．此选项不符合题意； C、圆珠笔芯发生弯曲，说明力可以改变物体的形状．此选项不符合题意； D、物体受到的重力的方向是竖直向下的，圆珠笔芯形状的变化与重力方向无关．此选项符合题意． 故选D．‎ ‎8 解：A、图中的气门关闭，活塞上行，因此这是压缩冲程，符合题意； B、图中的进气门关闭，排气门打开，活塞上行，因此这是排气冲程，不符合题意； C、图中的气门关闭，活塞下行，因此这是做功冲程，不符合题意； D、图中的进气门打开，排气门关闭，活塞下行，因此这是吸气冲程，不符合题意． 故选A ‎9 解：A、电路中发光越亮的电灯，它的实际功率就越大；故A错误； B、一定量的水凝固成冰的过程中，温度不变，内能减小；说法正确；‎ ‎ C、液体压强与液体密度和深度有关，与液体的多少无关；故C错误； D、电炉丝是利用电阻的热效应工作的，而超导体电阻为零，电流通过时，不会产生热量，因此不适合做电炉丝，故D错误． 故选B．‎ ‎10 解：重力对它所做的功： W=Gh=2N×‎3m=6J． 故选B．‎ ‎12解：电源两端电压为6V保持不变，定值电阻为10Ω； 由题意知，当电压表的最大测量值为3V时，此时定值电阻R1两端的电压U1=3V，电路中的电流 因此电路中的最大电流为‎0.3A； 故滑动变阻器接入电路中的最小电阻 电路消耗的最大功率P=UI=6V×‎0.3A=1.8W；电阻R1消耗功率最大功率：P=U=3V×‎0.3A=‎0.9A．故BCD错误； 当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，即 电阻R1电路消耗的最小功率：P′=（I1′）2R1=（‎0.2A）2×10Ω=0.4W． 则电阻R1消耗功率允许的变化范围为0.4W～0.9W；故A选项正确． 故选A．‎ 二、填空题（本题共10小题，每空1分，共28分）‎ ‎13 解：光波属于电磁波，电磁波在真空中的传播速度属于识记性内容，是3×‎108m/s． 故答案为：属于；3×‎108m/s ‎14 解：钻木取火的过程中克服摩擦对物体做功，物体内能增加温度升高，达到燃料的燃点而被点燃； 用采集的火种点燃亚青会火炬，此过程是通过热传递方式改变物体内能的． 故答案为：动；内；热传递．‎ ‎15 解：将塑料直尺放在小纸片上，从上面对着塑料尺吹气，纸的上表面空气流速变大，压强变小，纸的下表面空气流速较慢，压强较大，使小纸片获得一个向上的力，而不掉下来．这与飞机机翼获得向上升力的道理是相同的． 故答案为：小；相同．‎ ‎16 解：（1）由图可以看出，在相同时间内，小球在ab位置间运动的路程大于小球在cd间运动的路程，所以小球在a、b位置间的平均速度大于在c、d位置间的平均速度； （2）在上升过程中，小球的质量不变，高度逐渐变大，所以小球的重力势能逐渐增大． 故答案为：大于；逐渐增大．‎ ‎17 解：（1）当带电的塑料棒靠近静止的铝箔条一端时，铝箔条会旋转起来，说明铝箔条受到了带电塑料棒的吸力的作用，这表明：带电物体能吸引轻小物体； （2）铝箔条在引力的作用下旋转起来，说明力可以改变物体的运动状态；将塑料棒取走，没有了引力，由于惯性，铝箔条不能立即停止运动． 故答案为：吸引；运动状态；惯性．‎ ‎18 解：（1）由图知，该物质在熔化过程中，温度保持‎0℃‎不变，所以该物质为晶体．并且熔点为‎0℃‎． 由乙图可知，该温度计的分度值是‎1℃‎，而且液柱上表面对应的刻度在零刻度以下，故读数为‎-6℃‎； （2）当该物质在CD段时，已熔化结束，变为液态． （3）∵Q=cm△t， ∴c=Q/m△t ‎∵AB段和CD段物质的质量m相同，由图象知，升高的温度相同，都是‎10℃‎，加热时间之比为1：2， 所以吸收的热量之比为1/2，从而计算得比热容之比为1/2‎ 故答案为：（1）晶体；-6；（2）液；（3）1/2‎ ‎．‎ ‎19 解：（1）根据图示可知，支点到重力作用线的垂线段和支持力作用线的垂线段分别为动力臂和阻力臂，即动力臂L1=‎0.9m+‎0.6m=‎1.5m，L2=‎0.9m； （2）根据杠杆平衡的条件可得： FL1=GL‎2 ‎F×‎1.5m=550N×‎0.9m F=330N 故答案为：1.5；330．‎ ‎20 解：当开关S1、S2均闭合时，灯泡与电动机并联，电压表测干路电流． （1）∵并联电路中各支路两端的电压相等，且额定电压下灯泡正常发光， ∴电动机两端的电压UM=UL=6V， ∵P=UI，‎ ‎∵并联电路中干路电流等于各支路电流之和， ∴通过电动机的电流IM=I-IL=‎0.5A-0.2A=‎0.3A； （2）通电1min电路消耗电能： W=UIt=ULIt=6V×‎0.5A×60s=180J． 故答案为：（1）6；0.3；（2）180．‎ ‎21（1）天然气是不可再生资源，在烧水过程中，大量向外散失的能量不会自动再汇集回来，说明在能的转化和转移的过程中，能量转化和转移是有方向性； （2）水吸收的热量： Q吸=cm（t-t0）=4.2×103J/（kg•℃）×‎2.2kg×（‎100℃-20℃‎）=7.392×105J，即水的内能增加了7.392×105J； （3）天然气完全燃烧放出的热量： Q放=mq=45×10‎-3m3‎×4.4×107J/kg=1.98×106J； 燃气灶的效率：‎ 故答案为：（1）不可再生；方向；（2）7.392×105；（3）37.3%．‎ ‎22 ‎ ‎∴气凝胶的质量为m=ρV=0.16mg/cm3×‎100cm3=16mg=‎0.016g； 气凝胶吸附的有机溶剂质量为M=‎900m=900×‎0.016g=‎14.4g=‎0.0144kg 有机溶剂受到的重力为G=Mg=‎0.0144kg×10N/kg=0.144N． 故答案为：体积是‎1cm3的材料质量为0.16mg；0.016；0.144．‎ 三、解答题（本题共10小题，共48分）‎ ‎24 解：（1）由图可知把点燃的蜡烛放在光具座的B点处，则u=‎20cm时，物体成等大的像，所以‎2f=‎20cm，即f=‎10cm． 此时像距v=‎2f=‎20cm，则此时光屏位于图中D点的位置． （2）由凸透镜成实像的动态规律：成实像时，物距变大，像距变小，像变小可知，当蜡烛移到‎20cm刻度处时，此时u=‎30cm，物距增大，则像距变小，所以要将光屏向左移动才能再次得到清晰的像． 当u＞‎2f，成倒立缩小实像，照相机就是利用此原理制成的． 故答案为：（1）10；D；（2）左；缩小；照相机．‎ ‎25 解：（1）甲乙两图的压力相同，乙图比甲图接触面粗糙，所以乙的摩擦力大于甲的摩擦力； 乙丙两图相比，接触面的粗糙程度相同，丙图比乙图压力大，所以丙图的摩擦力大于乙图的摩擦力； 又因为物体做匀速直线运动，所以F=F摩．因此F3示数最大． （2）甲乙两图的压力相同，乙图比甲图接触面粗糙，所以可得在压力相同时，接触面粗糙程度越大，摩擦力越大． （3）在丙图中，弹簧测力计示数增大到2N，由于接触面的粗糙程度和压力大小不变，所以摩擦力大小不变，仍为1.6N． 故答案为：（1）F3；接触面粗糙程度越大；1.6．‎ ‎26 解：（1）A．只让导体ab在水平方向左右运动，导体ab切割磁感线运动，导体中有感应电流产生． B．只让导体ab在竖直方向上下运动，导体ab没有切割磁感线运动，导体中没有感应电流产生． C．只让蹄形磁体在水平方向左右运动，导体ab相对磁铁也做切割磁感线运动，导体中有感应电流产生． D．只让蹄形磁体在竖直方向上下运动，导体ab相对磁铁没有切割磁感线运动，导体中没有感应电流产生． （2）磁场对通电导体的作用，电路中一定有电源，所以把小量程电流表换成电源，导体ab成为通电导体在蹄型磁体的磁场中受力的作用． 故答案为：（1）A、C；（2）电源．‎ ‎27 解：（1）由图甲知，量筒的分度值为1ml，所以牛奶的体积为30ml，即‎30cm3． 由图乙知，游码没有在标尺左端的零刻线上，在调节天平平衡时，应将游码拨到标尺左端的零刻线处． ‎ 由图丙知，烧杯和牛奶的总质量为‎50g+‎10g+‎3.6g=‎63.6g． （2）m=‎63.6g-33g=‎‎30.6g 当将量筒中的牛奶倒入烧杯中，会有牛奶沾在量筒壁上，而倒不干净，因此所测的质量会偏小，根据公式ρ=‎ m V 得测得的密度比真实值偏小． 故答案为：30；将游码拨到标尺左端的零刻线处；63.6；1.02×103；小．‎ ‎28 解：（1）当弹簧测力计和物体处于静止状态时，物体受力平衡，由二力平衡知识知，即弹簧秤向上的拉力与物体的重力相等，此时弹簧秤的示数等于物体所受的重力． （2）因为G=mg，所以重力与物质的密度无关．测出苹果、小木块、小铁球的质量和重力，也可探究物体所受重力的大小与质量的关系． 故选C． 故答案为：（1）二力平衡； （2）C．‎ ‎29 解：（1）滑动变阻器按一上一下的原则串联在所控制的电路中；如下图所示：‎ ‎（2）由图可知导线a、c、d将小灯泡与电源连通，小灯泡发光，所以导线a、c、d无断路现象；导线b、c将电压表并联在灯泡两端，电压表示数为0，所以导线b断路． （3）测量小电灯额定功率时，闭合开关，移动滑动变阻器的滑片P，眼睛应先注视电压表的示数，当小灯泡的电压为额定电压2.5V时，读出电流表示数； 小灯泡的额定电压为2.5V，正常发光的电阻为10Ω，灯泡中电流大约为 所以电流表应选0～‎0‎‎.6A量程，则图乙中电流表示数为：‎0.24A； 所以小电灯的额定功率为P=UI=2.5V×‎0.24A=0.6W． （4）滑动变阻器下面接的是A，所以滑片向B端移动时，电阻变大，滑动变阻器两端的电压变大，灯泡两端的电压变小，小灯泡的功率变小． 故答案为：（1）如上图．（2）b；（3）电压；0.6；（4）小于．‎
