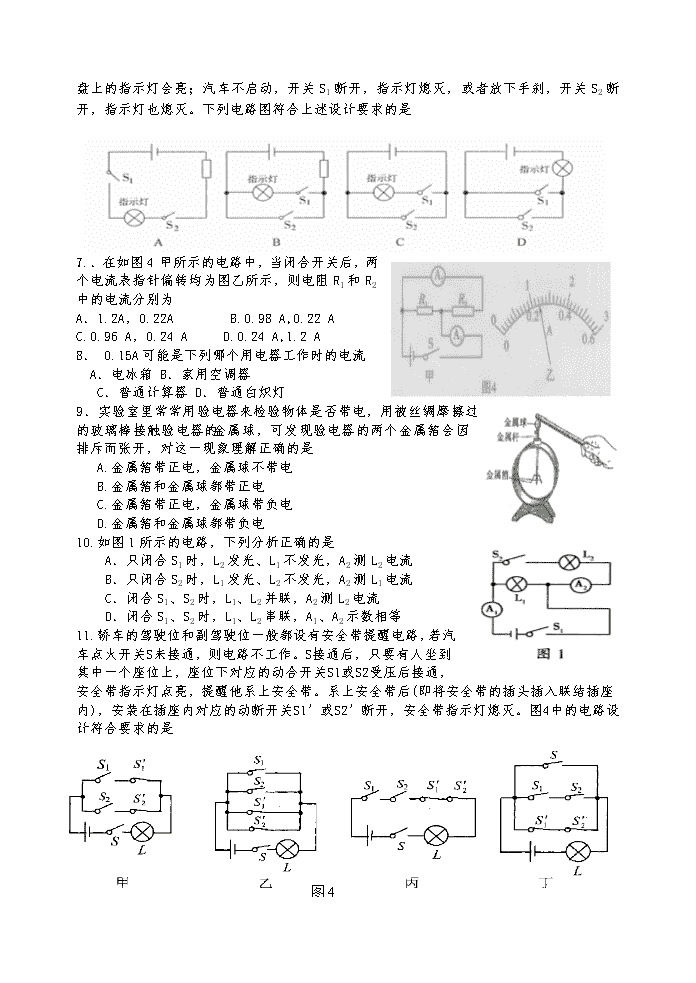

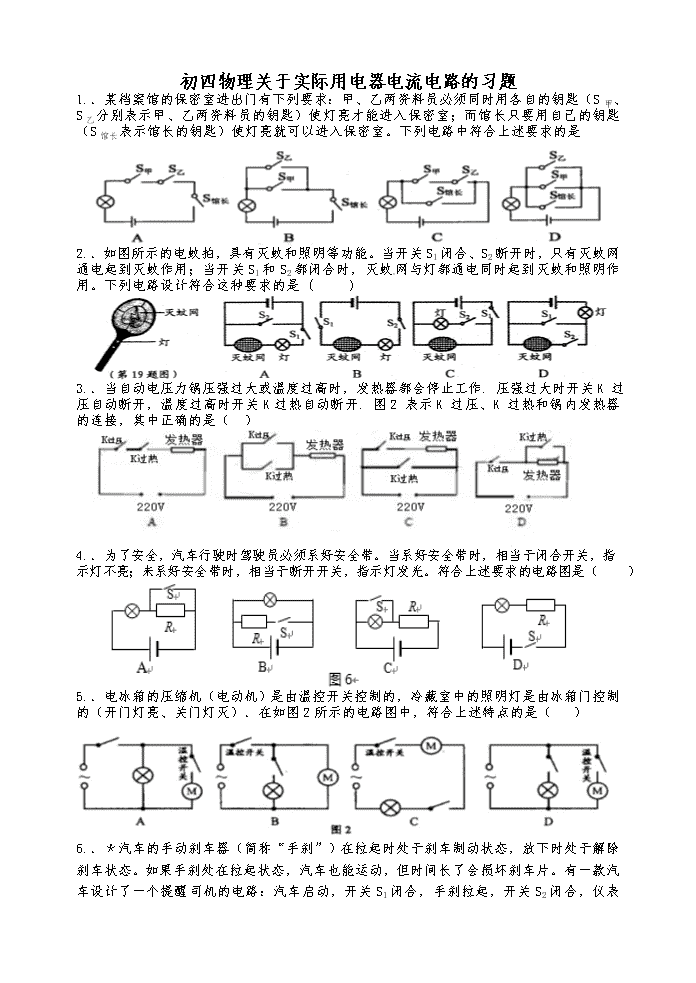

初四物理关于实际用电器电流电路的习题 ‎ ．某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S馆长表示馆长的钥匙）使灯亮就可以进入保密室。下列电路中符合上述要求的是 ．如图所示的电蚊拍，具有灭蚊和照明等功能。当开关Sl闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关Sl和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。下列电路设计符合这种要求的是 ( )‎ ．当自动电压力锅压强过大或温度过高时，发热器都会停止工作. 压强过大时开关K 过压自动断开，温度过高时开关K过热自动断开. 图2 表示K 过压、K 过热和锅内发热器的连接，其中正确的是（ ）‎ ．为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。符合上述要求的电路图是（ ） ‎ ．电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由冰箱门控制的（开门灯亮、关门灯灭）．在如图2所示的电路图中，符合上述特点的是（ ） ‎ ．＊汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态。如果手刹处在拉起状态，汽车也能运动，但时间长了会损坏刹车片。有一款汽车设计了一个提醒司机的电路：汽车启动，开关S1闭合，手刹拉起，开关S2‎ 闭合，仪表盘上的指示灯会亮；汽车不启动，开关S1断开，指示灯熄灭，或者放下手刹，开关S2断开，指示灯也熄灭。下列电路图符合上述设计要求的是 ．在如图4甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为 A．‎1.2A，‎0.22A B.‎0.98 A,‎0.22 A ‎ C.‎0.96 A，‎0.24 A D.‎0.24 A,‎‎1.2 A ‎8． ‎0.15A可能是下列哪个用电器工作时的电流 A．电冰箱 B．家用空调器 ‎ C．普通计算器 D．普通白炽灯 ‎9．实验室里常常用验电器来检验物体是否带电，用被丝绸摩擦过的玻璃棒接触验电器的金属球，可发现验电器的两个金属箔会因排斥而张开，对这一现象理解正确的是 A.金属箔带正电，金属球不带电 B.金属箔和金属球都带正电 C.金属箔带正电，金属球带负电 D.金属箔和金属球都带负电 ‎10.如图1所示的电路，下列分析正确的是 A．只闭合S1时，L2发光、L1不发光，A2测L2电流 B．只闭合S2时，L1发光、L2不发光，A2测L1电流 C．闭合S1、S2时，L1、L2并联，A2测L2电流 D．闭合S1、S2时，L1、L2串联，A1、A2示数相等 图4‎ ‎11.轿车的驾驶位和副驾驶位一般都设有安全带提醒电路，若汽车点火开关S未接通，则电路不工作。S接通后，只要有人坐到其中一个座位上，座位下对应的动合开关S1或S2受压后接通，安全带指示灯点亮，提醒他系上安全带。系上安全带后(即将安全带的插头插入联结插座内)，安装在插座内对应的动断开关S‎1’‎或S‎2’‎断开，安全带指示灯熄灭。图4中的电路设计符合要求的是
