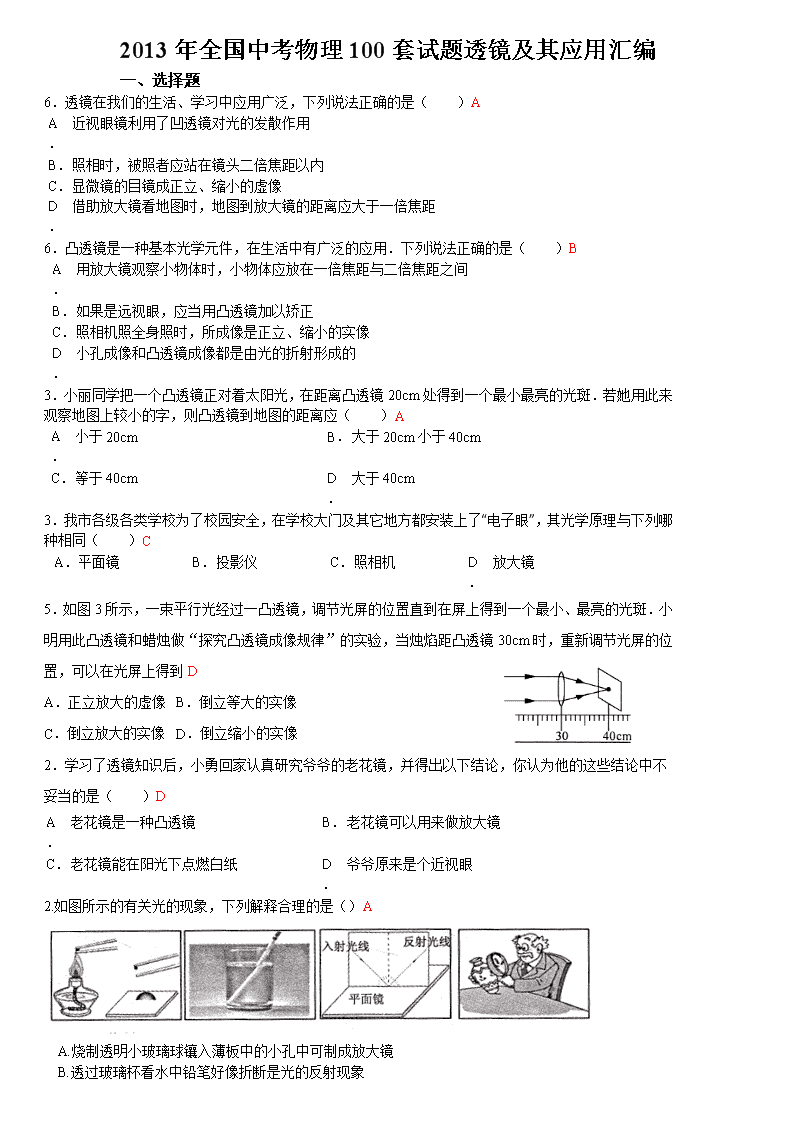

‎2013年全国中考物理100套试题透镜及其应用汇编 一、选择题 ‎6．透镜在我们的生活、学习中应用广泛，下列说法正确的是（　　）A A．‎ 近视眼镜利用了凹透镜对光的发散作用 B．‎ 照相时，被照者应站在镜头二倍焦距以内 C．‎ 显微镜的目镜成正立、缩小的虚像 D．‎ 借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距 ‎6．凸透镜是一种基本光学元件，在生活中有广泛的应用．下列说法正确的是（　　）B A．‎ 用放大镜观察小物体时，小物体应放在一倍焦距与二倍焦距之间 B．‎ 如果是远视眼，应当用凸透镜加以矫正 C．‎ 照相机照全身照时，所成像是正立、缩小的实像 D．‎ 小孔成像和凸透镜成像都是由光的折射形成的 ‎3．小丽同学把一个凸透镜正对着太阳光，在距离凸透镜‎20cm处得到一个最小最亮的光斑．若她用此来观察地图上较小的字，则凸透镜到地图的距离应（　　）A A．‎ 小于‎20cm B．‎ 大于‎20cm小于‎40cm C．‎ 等于‎40cm D．‎ 大于‎40cm ‎3．我市各级各类学校为了校园安全，在学校大门及其它地方都安装上了“电子眼”，其光学原理与下列哪种相同（　　）C A．‎ 平面镜 B．‎ 投影仪 C．‎ 照相机 D．‎ 放大镜 ‎5．如图3所示，一束平行光经过一凸透镜，调节光屏的位置直到在屏上得到一个最小、最亮的光斑．小明用此凸透镜和蜡烛做“探究凸透镜成像规律”的实验，当烛焰距凸透镜‎30cm时，重新调节光屏的位置，可以在光屏上得到D A．正立放大的虚像 B．倒立等大的实像 C．倒立放大的实像 D．倒立缩小的实像 ‎2．学习了透镜知识后，小勇回家认真研究爷爷的老花镜，并得出以下结论，你认为他的这些结论中不妥当的是（　　）D A．‎ 老花镜是一种凸透镜 B．‎ 老花镜可以用来做放大镜 C．‎ 老花镜能在阳光下点燃白纸 D．‎ 爷爷原来是个近视眼 ‎2.如图所示的有关光的现象，下列解释合理的是（）A A.烧制透明小玻璃球镶入薄板中的小孔中可制成放大镜 ‎ B.透过玻璃杯看水中铅笔好像折断是光的反射现象 ‎ C.入射角是入射光线与平面镜的夹角 ‎ D.像和物在凸透镜同侧是正立的实像 ‎3.常见的视力缺陷有近视和远视．如图所示是一位视力缺陷者的眼球成像示意图，他的视力缺陷类型及矫正视力应该配戴的透镜种类是：D A．远视眼，凸透镜 B．远视眼，凹透C．近视眼，凸透镜D．近视眼，凹透镜 ‎16.用水彩笔在磨砂电灯泡的侧面画一个你所喜欢的图案，然后接通电源，拿一个凸透镜在灯泡和白墙之间移动，下列情况不可能发生的是 A.能在墙上看到倒立、缩小的所画图案的像 B.能在墙上看到倒立、放大的所画图案的像C.只能在墙上看到放大的所画图案的像 D.不能在墙上看到所画图案的像答案：C ‎15. 张宁用图8 甲所示的装置测出凸透镜的焦距, 并“探究凸透镜成像规律”, 当蜡烛、透镜、光屏位置如图8 乙时, 在光屏上可成清晰的像。下列说法正确的是B A. 凸透镜的焦距是‎30cm B. 图乙中烛焰成的是倒立放大的像 C. 照相机成像特点与图乙中所成像的特点相同 D. 将蜡烛远离凸透镜, 保持凸透镜、光屏位置不变, 烛焰可在光屏上成清晰的像 ‎2．在探究凸透镜成像规律的实验中，小聪选用了焦距为‎10cm的凸透镜。他将凸透镜固定在光具座上‎50cm刻度线处，将点燃的蜡烛放置在光具座上‎35cm刻度线处，当光屏一动到如图26所示刻度线处时，在光屏上恰好呈现出烛焰清晰的像。如果将蜡烛从图中位置移动，关于该实验下列说法正确的是（C ）‎ A．蜡烛向左移动‎2cm，光屏应向右移动到适当位置才能呈现烛焰清晰的像 B．蜡烛向右移动‎10cm，光屏应向右移动到适当位置才能呈现烛焰清晰的像 C．蜡烛向右移动‎2cm，光屏应向右移动到适当位置才能呈现烛焰清晰的像 D．蜡烛移到‎20cm刻度线处，光屏应移动到‎70cm刻度线处才能呈现烛焰清晰的像 ‎7、下列现象中，能用光的直线传播规律解释的是（B）‎ A、眼睛近视的同学可以通过凹透镜进行校正 B、夜晚，路灯下形成的人影 C、太阳光通过三棱镜后，在白屏上形成彩色的光带 D、山在水中形成的倒影 二、填空题 ‎13. 为了保证人们的安全，在城市的很多地方都安装了摄像头，该装置的光学统主要是凸透镜，通过该装置能记录车辆及行人、的实像.倒立缩小（或缩小倒立）‎ ‎11、图示为国际空间中上宇航员通过悬浮水珠成像的情景．图中水珠相当于镜，所成的像为倒立、的像．生活中雨该水珠这一成像原理相同的光学仪器有（写出一种即可）．凸透；缩小；实照相机（或摄像机等）．‎ ‎18.小云利用焦距为‎10cm的凸透镜进行了“探究凸透镜成像的规律”的实验，当光屏上出现烛焰清晰的像时，测得光屏到透镜的距离是‎40cm，则光屏上出现的是一个（选填“放大”、“等大”或“缩小”）的实像。应用这一成像原理制成的光学仪器是（答出一个即可）。放大幻灯机（投影仪、电影放映机等其它合理的答案均可得分）‎ ‎22. 在图13 所示的四幅小图中, 正确表示远视眼成像情况的是___图, 其矫正做法是____图。B, D ‎22．如图所示，光会聚于b点，在虚线区域内放甲透镜后，光会聚于主光轴MN上的c点；在虚线区域内换放乙透镜后，光会聚于主光轴MN上的a点．现小明想进一步探究凸透镜成像的特点，应选择（甲／乙）透镜．‎ 小明选择好透镜后在光具座上进行实验：当物体距离透镜‎8cm时，在透镜另一侧光屏上成一清晰放大的实像；若保持物体与光屏的位置不变，把透镜向光屏方向移动‎2cm，在光屏上又成一清晰缩小的实像．当物体距离透镜‎4cm时，成像．在照相机、放大镜和投影仪中，成像情况与此类似的是．‎ 乙；正立放大的虚；放大镜 ‎26．王军在房间里用焦距为‎15cm的凸透镜将明亮的窗户成像在一张作业本的空白纸上。根据王军的实验情况，可推测窗户距凸透镜的距离范围为________，所成的像是___________(填成像的性质) 大于30；倒立；缩小的实像 ‎29．小明用薄膜充水后制成水透镜模拟眼球中的晶状体，来比较正常眼、近视眼和远视眼的焦距大小。实验中测得甲图焦距为‎10cm，再将甲分别挤压成乙图、丙图的形状，并分别测量焦距，如图10所示。‎ ‎（1）测得焦距小于‎10cm的是图_______，模拟近视眼的是图_______。‎ ‎（2）在同一位置，用甲、乙、丙透镜分别对着远处的某一物体，移动光屏得到清晰的像，其中像距较大的是____________图。‎ ‎（3）目前很多近视患者戴隐形眼镜来矫正视力。隐形眼镜是一种直接贴在角膜表面的超薄镜片，可随着眼球运动，其中心厚度只有‎0.05mm，则此镜片的边缘厚度_____‎0.05mm（选填“小于”、“等于”或“大于”)，此镜片对光有_______作用（选填“会聚”或“发散”)。29、（1）乙；乙；（2）丙；（3）大于；发散 ‎14.谷歌公司推出了一款“谷歌眼镜”，它是一个戴在眼睛上的微型电脑，如图所示:使用时要盯着眼前‎12mm处的镜片屏幕，上网阅读、观看视频等。它的推出让人惊叹科技的进步，但也带来诸如电磁辐射等负面影响，长期使用不会导致近视，近视眼看远处物体时像成在视网膜的——（选填“前方”或“后方”），需要配戴——（选填“凸透镜”或“凹透镜”）来矫正。答案：前方凹透镜 ‎6．生活中我们经常观察到“实像”和“虚像”，请写出二者的一项区别：；在我们学过的光学元件中，能使物体成“虚像”的有：(写出一种即可)。‎ ‎5．常见的光学仪器在我们的生活、学习中应用广泛。照相时，被拍摄者应站在距镜头_______________________处；投影仪能使投影片在屏幕上成倒立、___________实像；借助放大镜看地图时，为使看到的像更大，应适当_______________放大镜与地图间的距离。2倍焦距以外（或大于2倍焦距）放大增大 三、作图、实验探究题 ‎18．如图所示，凸透镜的主光轴垂直于平面镜，一束平行于主光轴的光先后经凸透镜折射和平面镜反射后，平面镜前的人看到经平面镜反射后的光束好像是从平面镜后的P点射出（P点在凸透镜的主光轴上）．请你找出凸透镜的一个焦点F，并完成光线α的光路图．‎ 第18题图 ‎18．完成图中的光路图。‎ F F OF ‎16（3分）．如图10所示，一束光射向凸透镜经折射后射到一个平面镜上．请在图中画出射向凸透镜的入射光线和经平面镜反射后的反射光线，并标出反射角的度数。‎ ‎17.（2）如图8所示是一束平行主光轴的入射光线，请画出折射光线.‎ ‎17题图 ‎(1)请在图15中画出入射光线通过凸透镜后的折射光线。‎ ‎（3）如图丙，通过凸透镜焦点的光线AO，经过凸透镜沿OB方向射出，作出该凸透镜和焦点F的位置。（保留作图痕迹）‎ ‎28、在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示．‎ ‎（1）其中明显还需要调整的是。调整后恰好能从光屏上观察到倒立、（选填“缩小”或“放大”的实像，该成像特点可作为的原理（选填“照相机”或“电影放映机”）．‎ ‎（2）此时，小明拿来一只眼镜放在蜡烛和凸透镜之间，且较靠近凸透镜．结果，光屏上原来清晰的像变模糊了，他只将光屏向远离凸透镜的方向移动适当距离时，又在光屏上观察到蜡烛清晰的像．由此可见，这只眼镜是（填“凸”或“凹”）透镜，戴这种眼镜人的眼睛的缺陷是（选填“近视”或“远视”）．‎ ‎（1）光屏的高度，使蜡烛、凸透镜、光屏的中心在同一直线上；缩小；照相机．‎ ‎（2）凹；近视 ‎19，以下是小明“探究凸透镜成像的规律”的实验过程，请将其补充完整：‎ ‎（1）、幼将蜡烛、凸透镜、光屏依次放置在光具座上、‎ ‎（2）点燃蜡烛，调整烛焰中心、透镜中心、光屏中心。使其在同一高度同一直线。‎ ‎（3）小明将点燃的蜡烛分别放在如图8所示的a ,c ,e三点; ‎ ‎①蜡烛在a点时移动光屏，接收到了清晰的像，生活中照相机利用了此成像规律。（选填“照相机”、“投影仪”、“放大镜”）;‎ ‎②在凸透镜位置不变时，将蜡烛从a点移至C点，要在光屏上成清晰的像，光屏应向远离透镜方向移动;‎ ‎③将蜡烛移到c点时，移动光屏，不能在光屏上接收到清晰的像（选填“能”、“不能”）。‎ ‎24．在学完凸透镜成像规律后，小明选择了一块焦距未知的凸透镜，对凸透镜成像特点作了进一步探究．‎ ‎（1）‎ ‎（2）‎ ‎（3）‎ ‎⑴为了测量凸透镜焦距，他让一束平行光正对射向该透镜，须调节光屏位置直到在屏上得一个的光斑．图（1）是调节完成的状态，该透镜焦距f = cm；‎ ‎⑵小明按图（2）装好实验装置．在只移动透镜的情况下，他发现都不能在光屏上成清晰的橡．由此，他猜想造成上述现象的原因是；‎ ‎⑶如图（3）所示，蜡烛在光具座上A处向左移动距离s到C，为在光屏上再次成清晰的像，则他应将光屏向移动，移动距离s′s．‎ ‎⑴最小最亮 10 ⑵蜡烛和光屏间距离较小⑶倒立、放大左 >‎ ‎21．某实验小组用一凸透镜做“探究凸透镜成像规律”实验，进行了以下实验步骤：‎ ‎ (1)将凸透镜正对太阳，在另一侧移动光屏，距凸透镜lOcm处，光屏接收到一个最小、最亮的光斑，由此可知，该凸透镜的焦距为cm。‎ ‎ (2)如图l0所示，将光具座上点燃的蜡烛的火焰、透镜、光屏三者的中心调节在，移动光屏始终找不到像：这是因为透镜与蜡烛的距离locm所致(选填“大于”、“等于”或“小于”)，应将蜡烛向(选填“左”或“右”)移动一段距离后，才能在光屏上得到烛焰清晰的像。‎ ‎(3)把蜡烛移动到B处，移动光屏可得到的像(选填“放大”或“缩小”)。再将蜡烛移动到A处，并移动光屏可得到的像(选填“放大”或“缩小”)，此时光屏与透镜的距离l‎0cm(选填“大于”或“小于”)。‎ ‎(1)10(1分)(2)同一高度、小于、左(3分)(3)放大、缩小、大于(3分)‎ ‎23．小亮在做“探究凸透镜成像规律”的实验时，经历了以下过程．‎ ‎（1）在阳光下测定凸透镜的焦距（如图甲所示）．实验表明，凸透镜对光线有会聚作用，该凸透镜的焦距为12cm．‎ ‎（2）点燃蜡烛后，调节烛焰中心、透镜中心和光屏中心大致在同一高度上．‎ ‎（3）在实验过程中，当蜡烛与透镜的距离如图乙所示时，在光屏上可得一个清晰的像，这个像是缩小（选填“放大”或“缩小”），倒立的像，生活中的照相机是利用这个规律制成的．‎ ‎28．小明在做“探究凸透镜成像规律”的实验时：‎ ‎（1）如图，让一束平行光正对凸透镜照射，在凸透镜后的光屏上接收到一个最小、最亮的光斑，由此可以测出凸透镜的焦距是‎10cm．‎ ‎（2）使烛焰、凸透镜、光屏三者的中心大致在一条与光具座平行的直线上的目的是使像成在光屏的中心．‎ ‎（3）实验过程中，当蜡烛与凸透镜的距离为‎25cm时，在光屏上可得一个清晰的像．这个像是倒立（选填“倒立”或“正立”）、缩小（选填“放大”、“缩小”或“等大”）的像．生活中常用的照相机就是利用这个原理制成的．‎ ‎（4）把自己的近视眼镜放在凸透镜和蜡烛之间，发现光屏上的像变得模糊不清，应该向远离透镜方向移动光屏（选填“靠近”或“远离”），可再次得到清晰的像．‎ ‎28．在某次探究凸透镜成像规律的实验中，所使用的凸透镜焦距是‎15cm．‎ ‎（1）实验前要调整烛焰的焰心、透镜的光心、光屏的中心在同一高度，目的是使像能成在光屏的中央．‎ ‎（2）如图所示，当把凸透镜固定在‎50cm刻度线位置，蜡烛固定在‎15cm刻度线位置时，光屏应在Ⅱ（选填“Ⅰ”、“Ⅱ”或“Ⅲ”）区域内左右移动，才能在光屏上得到清晰的缩小（选填“放大”或“缩小”）倒立的实像，照相机　（选填“照相机”或“投影仪”）是根据这一原理制成的．‎ ‎（3）如果保持光屏的位置不变，把蜡烛向左移动一小段距离时，要想在光屏上得到清晰的像，应该在凸透镜和蜡烛之间放置一个焦距适当的凹透镜（选填“凸透镜”或“凹透镜”）才能实现．近视（选填“近视”或“远视”）眼就是利用这种透镜矫正的．‎
