全国套中考物理电学综合试题汇编

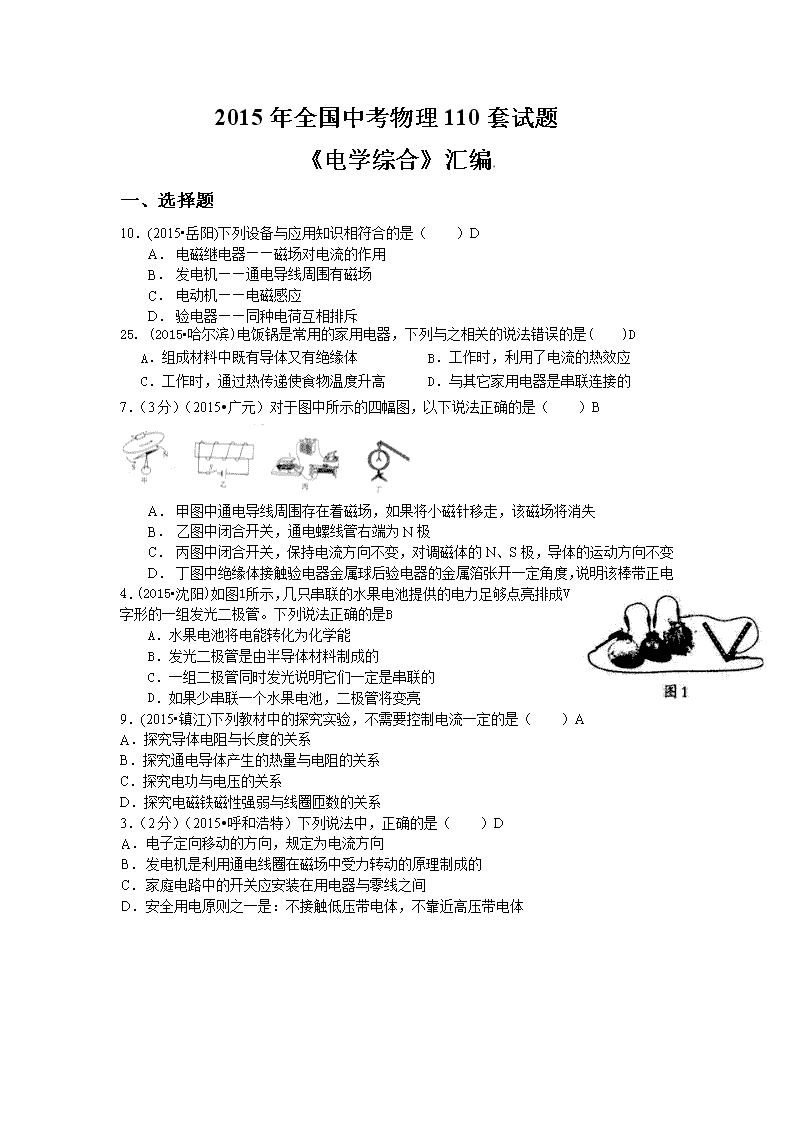

‎2015年全国中考物理110套试题 ‎《电学综合》汇编 一、选择题 ‎10.(2015•岳阳)下列设备与应用知识相符合的是(  )D ‎  A. 电磁继电器——磁场对电流的作用 ‎  B. 发电机——通电导线周围有磁场 ‎  C. 电动机——电磁感应 ‎  D. 验电器——同种电荷互相排斥 ‎25. (2015•哈尔滨)电饭锅是常用的家用电器,下列与之相关的说法错误的是( )D ‎ A.组成材料中既有导体又有绝缘体 B.工作时,利用了电流的热效应 ‎ C.工作时,通过热传递使食物温度升高 D.与其它家用电器是串联连接的 ‎7.(3分)(2015•广元)对于图中所示的四幅图,以下说法正确的是(  )B ‎  A. 甲图中通电导线周围存在着磁场,如果将小磁针移走,该磁场将消失 ‎  B. 乙图中闭合开关,通电螺线管右端为N极 ‎  C. 丙图中闭合开关,保持电流方向不变,对调磁体的N、S极,导体的运动方向不变 ‎  D. 丁图中绝缘体接触验电器金属球后验电器的金属箔张开一定角度,说明该棒带正电 ‎4.(2015•沈阳)如图1所示,几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管。下列说法正确的是B ‎ A.水果电池将电能转化为化学能 ‎ B.发光二极管是由半导体材料制成的 C.一组二极管同时发光说明它们一定是串联的 ‎ D.如果少串联一个水果电池,二极管将变亮 ‎9.(2015•镇江)下列教材中的探究实验,不需要控制电流一定的是( )A A.探究导体电阻与长度的关系 ‎ B.探究通电导体产生的热量与电阻的关系 C.探究电功与电压的关系 ‎ D.探究电磁铁磁性强弱与线圈匝数的关系 ‎3.(2分)(2015•呼和浩特)下列说法中,正确的是(  )D ‎ ‎ A.‎ 电子定向移动的方向,规定为电流方向 ‎ ‎ B.‎ 发电机是利用通电线圈在磁场中受力转动的原理制成的 ‎ ‎ C.‎ 家庭电路中的开关应安装在用电器与零线之间 ‎ ‎ D.‎ 安全用电原则之一是:不接触低压带电体,不靠近高压带电体 二、选择题 ‎22.(2015•常州)小明家的常热牌足浴盆额定功率为750W.某次正常工作20min,将‎10L、‎20℃‎的水加热至‎40℃‎,此过程中足浴盆消耗电能__________J,水吸收热量_________J,消耗电能转化为水吸收热量的效率为___________%.(c水=4.2×103J/(kg·℃)‎ ‎12.(2015•梅州)根据电动机的工作原理可知,其能量由电能转变为 和 。若电动机两端电压为U,流经电流为I,线圈的电阻为R,则电动机的工作效率可表示为η= 。‎ 内能;机械能;‎ ‎(2015·菏泽中考)11.太阳能是人类取之不尽、用之不竭的、清洁的 再生能源(填“可”或“不可”)。“阳光动力2号”飞机运行中的全部能耗都是利用太阳能电池板为其提供的,为确保“阳光动力2号”飞机着陆时的能见度,飞机上安装了16盏LED着陆灯,每盏着陆灯的功率只有10 W(其光照强度相当于200 W的白炽灯)。如果着陆过程需要10分钟,则每盏LED着陆灯着陆过程消耗的电功是 J.可 6000‎ ‎11题图 ‎ ‎ ‎12.(2分)(2015•重庆)小宇用如图甲所示电路对一只标有“‎0.8A”字样的小灯泡L进行了测试,电源电压恒为9V,电阻箱R0的阻值可在0﹣9999Ω之间调节,根据所测数据作出了灯丝的I﹣U图象(如图乙所示),根据图象可知小灯泡正常发光时的电阻为 10 Ω;如果将电阻箱R0的阻值调为10Ω,通电10s电流通过R0所做的功为 36 J.‎ ‎14.(2015•德州)图甲是一种车载空气净化器,其工作过程如图乙所示。受污染的空气被吸人后,颗粒物进入电离区带上电荷,然后在集尘器上被带电金属捕获,其原理是_________.车载空气净化器的额定电压为12V,正常工作电流为‎0.4A,则它的额定功率为_____W ‎ ‎ 异种电荷相互吸引 4.8‎ ‎19.(3分)(2015•扬州)两个电阻A和B中的电流与两端电压的关系如图,则A的阻值是 5 Ω.若将电阻A和B并联后接在电压为3V的电源两端,则总电流是 ‎0.9 ‎A,两个电阻A、B产生的热量之比是 2:1 .‎ ‎12、(2015•上海)某导体两端的电压为6 伏,10 秒内通过该导体横截面的电荷量为6 库,通过该导体的电流为   安,这段时间内电流做功为  焦,该导体的电阻为   欧。0.6;36;10‎ ‎(2015江西)1.走进物理世界,基本概念和规律非常重要、请你写出电学中两大定律的名称: 和 .【答案】欧姆定律 焦耳定律 (可互换位置)‎ ‎14.(4分)(2015•荆州)丝绸与玻璃棒相互摩擦后,玻璃棒带 正 电;我国家庭电路的电压是 220 V;家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是 并 联的;物理学家 奥斯特 发现了电流的磁效应.‎ ‎9.(2015•南昌)走进物理世界,基本概念和规律非常重要,请你写出电学中两个定律的名称:      和      。 欧姆定律;焦耳定律.‎ ‎23.(3分)(2015•茂名)如图所示是电动机结构的示意图,F为换向器,它的作用是 使线圈在平衡位置自动改变线圈中的电流方向 .闭合开关S,线圈缓慢转动,现要使线圈转动加快,可以 增大线圈中电流 .小明用图乙所示的电子式电能表测额定电压为220V洗衣机的功率,当电路中只有洗衣机正常工作时,电能表的指示灯在3 min内闪烁30次,则该洗衣机的额定功率是 200 W.(3000imp/kW•h表示消耗1千瓦时电能指示灯闪烁3000次) ‎ 三、实验探究题 ‎27.(6分)(2015•常德)物理学中,磁场的强弱用磁感应强度B(单位是T)表示,B越大,磁场越强调B=0,表示没有磁场.如图电阻的大小随磁场的强弱变化而变化,则这种电阻叫磁敏电阻.‎ ‎(1)图甲是某物理兴趣小组的同学测出的某磁敏电阻R的阻值随磁感应强度B变化的图象.根据此图象分析可知,磁敏电阻的阻值随磁感应强度B的增大而 增大 (选填“增大”或“减小”).‎ ‎(2)小明同学将该磁敏电阻R放在磁场外(磁感应强度B=0),接入图乙所示电路,闭合开关后,电流表示数如图丙所示,则流过磁敏电阻R的电流为 40 mA,此时磁敏电阻R两端电压表为 4 V.‎ ‎(3)只要在图乙中再连入一个电压表,就可测量磁敏电阻的阻值,利用图甲,可知道相应位置的磁感应强度大小.请你帮助小明同学在图上将电压表连入电路.‎ ‎(4)小明同学正确接线后,将磁敏电阻R置于磁场中的A点,然后接通电路,并调节滑动变阻器,此时电压表和电流表的示数分别为7V和20mA,则A事业的磁感应强度B= 0.8 T.改变磁敏电阻R在A处放置的方向,发现电压表和电流表的示数都不变,则表明该磁敏电阻的阻值与磁场方向 无关 (选填“有关”或“无关”).‎ ‎28.(9分)(2015•扬州)微波炉是人们用来加热食品的常用灶具.微波是一种高频电磁波,它能穿透陶瓷、玻璃、耐熟塑胶等材料.微波炉使用的微波频率为2450MHz.‎ ‎(1)为了用电安全,微波炉应该使用 三脚 (两脚/三脚)插头.‎ ‎(2)用微波炉加热饭菜时,应选用 玻璃 (不锈钢/铁/玻璃)容器来加热,加热过程中是将 电 能转化为内能.‎ ‎(3)小明想知道微波炉的热效率,他用电能表(表头如图所示)、温度计等工具进行了如下实验:‎ A.在杯中装有质量为m的冷水,测出水的初温为t0;‎ B.把杯子放进微波炉,并选择高温档;‎ C.将微波炉定时器旋转到两分钟的位置,同时记录电能表指示灯在这个时间内闪烁的次数;‎ D.加热结束后,迅速测出水的末温t.‎ ‎①以上实验中,还缺少一个步骤,请你补上这个步骤: E.分别求出水吸收的热量和消耗的电能,根据η=求出效率 .‎ ‎②电能表指示灯闪烁一次,用电器消耗的电能E0= 1125 J.(保留一位小数)‎ ‎③微波炉热效率的表达式η=  .(用字母表示)‎ ‎(4)请你利用身边的器材,检验家里的微波炉是否有微波泄漏.‎ 器材: 手机 ;‎ 检验方法: 先用手机拨通家里的固定电话,当固定电话的铃声响起时,将手机放入微波炉内,并关上炉门,观察家里的固定电话的铃声有无发生变化;‎ 若铃声减弱直至无声,说明微波炉的防泄漏功能较强(手机发射的电磁波不能传播出来);‎ 若仍能听到铃声,说明微波炉的防泄漏功能存在问题(手机发射的电磁波能够传播出来). .‎ ‎20.(5分)(2015•济宁)在学习电学时,小夏利用如图1所示的电路图,做了不少实验,其中电阻R可选用阻值分别为10Ω、20Ω、30Ω的定值电阻.   ‎ ‎(1)在做“探究电流与电阻的关系”的实验时,小夏先把10Ω的电阻连入电路,闭合开关,把电流表的读数填在表格中,然后把10Ω电阻分别换成20Ω、30Ω电阻,将相应的电流值记录到表格中.‎ 电阻R/Ω ‎10‎ ‎20‎ ‎30‎ 电流I/A ‎0.3‎ ‎0.2‎ ‎0.15‎ 小夏的错误做法是 没有控制定值电阻R两端的电压不变  ‎(2)在做“伏安法”测电阻的实验时,小夏根据电路图连接的电路如图2所示,图中尚有一根导线未连接,请用笔画线代替导线完成电路连接,要求滑动变阻器连入电路中的阻值最大.实验中小夏测得的结果如下表.由此可以判断,小夏同学选用的定值电阻的阻值为 10 Ω.‎ 实验序号 ‎ 电压表示数/V ‎ 电流表示数/A ‎ 1‎ ‎ 1.5‎ ‎ 0.16‎ ‎ 2‎ ‎ 2.5‎ ‎ 0.25‎ ‎ 3‎ ‎ 3.5‎ ‎ 0.34‎ ‎(3)在做“测量小灯泡额定功率”的实验时,小夏用额定电压为“3V”的小灯泡代替电路图中的电阻R,连接好电路后,闭合开关,移动滑动变阻器的滑片,使小灯泡正常发光,此时电流表的示数如图3所示,则电流表的读数是‎0.24A,小灯泡的额定功率为 0.72 W. ‎ ‎22.(2015•遂宁)(12分)小丽同学手里有一个标有“3.8V”字样小灯泡,她想知道小灯泡正常工作时的电阻,于是在学校实验室找来一些器材连接了如图甲所示的实验电路,电源电压恒定不变。‎ ‎▲‎ ‎ 甲 乙 ‎(1)(1分)小丽测小灯泡电阻的实验原理是 I=U/R 。‎ ‎(2)(4分)请你用笔画线代替导线,将图甲中的实物连接完整(要求滑片向左移灯 泡变亮),并在虚线框内画出电路图。‎ ‎(3)(1分)闭合开关,移动滑动变阻器滑片,她发现灯泡始终不亮,电流表有示数,‎ 电压表无示数 ,其故障原因是 小灯泡短路 。 ‎ ‎(4)(2分)故障排除后,调节滑动变阻器使小灯泡正常发光,此时电流表的示数如 图乙所示,示数为 ‎0.38 A,小灯泡正常工作时的电阻是 10 Ω。‎ ‎(5)(4分)完成上述实验后,小丽向老师要了一个已知阻值为R0的定值电阻和一个 单刀双掷开关,借助部分现有的实验器材,设计了如图丙所示的实验电路,测出了小灯泡的额定功率,请你帮她完成下列实验步骤:‎ ‎①连接好实验电路,闭合开关S1,将开关S2拨到触点 2 ‎ ‎(选填“1”或“2”),移动滑片,使电压表的示数为 3.8 V ‎ ‎②保持滑片的位置不动,再将开关S2拨到触点 1 (选 填“1”或“2”),读出电压表的示数为U 丙 ‎③小灯泡额定功率的表达式为P额= 3.8V×(U-3.8V)/R0 (用已知量和测量量表示)30.(9分)(2015•福州)小华做了以下电学实验。‎ ‎ (1)他用“伏安法”测电阻:‎ ‎ ①请用笔画线代替导线,将图20所示的实物电路连接完整。‎ ‎②在连接电路时,开关应____,滑动变阻器滑片P应位于____端(选填“A”或“B”)。‎ ‎③闭合开关,滑动变阻器的滑片P移动到某一位置,电压表的示数为1.5V,电流表的示数如图21所示,其示数为____A,则R的阻值是 Ω。实验中需要多次测量求平均值的目的是________。‎ ‎(2)他想设计一个电路探究电流产生的热量与电流和电阻的关系。提供的器材是:图22所示的三个插有温度计的相同玻璃瓶(瓶内装有质量、温度相同的煤油,三根电阻丝的电阻大小关系为:R甲=R乙>R丙),还有一个滑动变阻器,一个单刀单掷开关,一个单刀双掷开关(符号 ),电源以及若干导线。‎ ‎①本实验中通过观察 比较电流产生的热量多少。‎ ‎②请你选择合适的器材,设计一个不能拆装且合理的实验电路,在虚线框内画出实验电路图,并标出选择的电阻。‎ ‎ ‎ ‎(1)①用笔画线连接电压表3V接线柱到R右接线柱 ‎ ‎②断开 B ‎ ‎③0.3 5 减小误差 ‎ ‎(2)①温度计的示数 ‎ ‎②如图5 或图6 所示(合理即可) ‎ ‎33.(2015•宁波)如图所示是某规格的小灯泡L和定值电阻R的U-I图象。‎ ‎(1)图中表示小灯泡U-I图象的是 (填序号)。‎ ‎(2)若它们串联、并联时总电阻的值分别为R串和R并,请在答题卷对应的图上坐标区域内画出它们的U-I图象(R串、R并得 U—I图象分别用③和④表示)。‎ ‎(3)当它们分别以串联和并联两种方式接在同一稳压电源(已知电源电压不高于10V)两端时,从电源流出的电流变化了O‎.45A。求该稳压电源的电压及并联时电路消耗的总功率。‎ ‎ ‎ ‎(1) ② (2)如图 (3)5V、3W ‎ ‎ ‎31.(7分) (2015•常州)2015年1月,“蛟龙”号深潜器在印度洋下潜,游弋于海底高温热液区,为避免过高温度的热液对器材造成损坏,技术人员按照两种方法设计“高温自动报警电路”,请选择其中一种方法完成电路设计并算出相应答案.(两种方法都做,以第一种为准)‎ 方法一 器材:恒为12V的蓄电池,开关S,定值电阻R0,热敏电阻Rx(电阻随温度的变化关系如图所示),电压表,电磁继电器(线圈电阻不计,线圈电流大于‎0.2A时衔铁被吸下,线圈电流小于‎0.2A时衔铁被弹回),额定电压均为220V的红灯和绿灯.‎ 方法二 器材:恒为12V的蓄电池,开关S,定值电阻R0,热敏电阻Rx(电阻随温度的变化关系如图所示),电压表,电磁继电器(线圈电阻不计,线圈电流大于‎0.2A时衔铁被吸下,线圈电流小于‎0.2A时衔铁被弹回),额定电压均为220V的红灯和绿灯.‎ 功能:闭合开关S,水温越高,电压表示数越大.水温低于‎500℃‎时,绿灯正常发光;水温高于‎500℃‎时,红灯正常发光.‎ ‎(1)请以笔画线代替导线完成电路连接.‎ ‎(2)定值电阻R0的阻值为_______Ω.‎ ‎(3)电压表示数为3.6V时,热液温度为 ‎ _______℃.‎ 功能:闭合开关S,水温越高,电压表示数越大.水温低于‎500℃‎时,绿灯正常发光;水温高于‎500℃‎时,红灯正常发光.‎ ‎(1)请以笔画线代替导线完成电路连接.‎ ‎(2)定值电阻R0的阻值为_______Ω.‎ ‎(3)电压表示数为9.6V时,热液温度为 ‎ _______℃.‎ ‎21.(2015•广东汕尾)(6分)某物理兴趣小组学习了导体电阻的知识后,对食盐水溶液的导电性能与什么因素有关提出了以下猜想:‎ ‎① 食盐水溶液的导电性能与溶液的浓度有关 ‎② 食盐水溶液的导电性能与溶液的质量有关 ‎③ 食盐水溶液的导电性能与溶液中两点间的距离有关 为了验证猜想,他们设计了如图10 所示的装置,将电路中的a 、b 两金属片分别插入如图11 甲、乙、丙、丁溶液中所示的位置(金属片a 、b 每次插入溶液中的深度都相同)进行探究:‎ ‎(1)在连接电路时,开关必须 ,本实验电路中接入电阻R0的目的是 ;‎ ‎(2)食盐水溶液的导电性能可以由 来判断;‎ ‎(3)将金属片a 、b 分别插入如图11 甲、乙所示位置可探究猜想 (选填序号),为了探究猜想② 应将金属片a 、b 分别插入 两图所示位置;‎ ‎(4)将金属片a 、b 分别插入如图11乙、丁所示位置,若I乙 ≠ I丁,由此可得到的结论是:‎ ‎ 。‎ ‎ (1)断开 保护电路;(2)电流表示数的大小(或电流大小);‎ ‎(3)① 甲、丙;(4)食盐水溶液的导电性能与溶液中两点间的距离有关.‎ 四、计算题 ‎23. (2015•安徽)(1)如图甲,n个相同的电阻R并联,其总电阻可以用一个等效电阻R’表示(如图乙),请根据并联电路中电流、电压规律和欧姆定律推证:R’=R/n.‎ ‎(2)如图丙,A、B之间的电压U=220V,通过导线为远处的M、N之间的用电器供电,由于距离很远,导线AM和BN的电阻不可忽略,他们的总电阻用图中的r表示,r=4Ω,若M、N之间并联10个阻值为R=400Ω的相同电阻,求通过导线AM的电流大小。‎ ‎(3)试分析说明:在图丙的电路中,M、N之间并联的用电器越多,每一个用电器的实际功率越小。‎ 解析:(1)n个电阻R并联,则I1=U1/R1,I2=U2/R2,⋯⋯,In=Un/Rn,I=U/R,‎ ‎ I=I1+I2+⋯⋯+In ‎ U=U1=U2=⋯⋯=Un ‎ R=R1=R2=⋯⋯=Rn ‎ 推得R,=R/n ‎ (2)MN间接入的电阻R,=40Ω,R,与r是串联,则串联后的总电阻R串=44Ω ‎ 流过电路中电流为:I=U/R串=220V/44Ω=‎‎5A ‎ (3)当MN间接入的用电器越多,则MN间的等效电阻越小,r两端分去的电压多, ‎ ‎ 实际加在用电器两端电压少,从而用电器实际功率小。‎ ‎12.(2015•温州)某兴趣小组设计了如图甲所示的汽车转向指示灯电路模型,接通相应指示灯后,该指示灯会亮、暗(微弱发光)交替闪烁发光。电路中电源电压恒为6伏,指示灯的规格为“6V 3W”,R0为定值电阻,电磁铁线圈及衔铁的阻值忽略不计。‎ ‎ (1)若让左转、右转指示灯同时工作,转向开关应与触点 ▲ 接通。(选填“1和‎2”‎、“2和‎3”‎、“3和‎4”‎或“4和‎5”‎)‎ ‎ (2)当转向开关与触点“2和‎3”‎接通时,右转指示灯两端实际电压变化规律如图乙所示。已 ‎ 知当右转指示灯微弱发光时,其两端实际电压为Ux,消耗的实际功率为额定功率的。‎ 求:①右转指示灯闪烁交替工作30秒消耗的电能。‎ ‎②定值电阻R0的阻值。(指示灯的电阻不变) ‎ ‎24.(9分)(2015•福州)磁场的强弱可用磁感应强度(B表示,单位为特斯拉(T)。小华设计了磁感应强度测量仪,图14为其原理图。该仪器显示计由电流表改装,电源电压6V,定值电阻R。为40Ω,磁敏电阻RB在常温下的阻值随外加磁感应强度变化的对应关系如下表所示。求:‎ 磁感应强度B/T ‎0‎ ‎0.04‎ ‎0.08‎ ‎0.12‎ ‎0.16‎ ‎0. 20‎ 磁敏电阻/Ω ‎160‎ ‎180‎ ‎200‎ ‎230‎ ‎260‎ ‎290‎ ‎ (1)当待测磁感应强度为0T时,磁敏电阻RB是多少?‎ ‎(2)用该测量仪测得某处的磁感应强度是0.08 T,电路中的电流是多少?磁敏电阻RB两端的电压是多少?‎ ‎(3)若把该测量仪放在某处,闭合开关,电路消耗的总功率为0.12W,则该处磁感应强度是多少?‎ ‎(1)160Ω (2)‎0.025A 5V (3)0.16T ‎ ‎ ‎ ‎ ‎ ‎ ‎
