2020九年级物理上册第四章1电流(第2课时串、并联电路中电流的特点)练习(新版)教科版

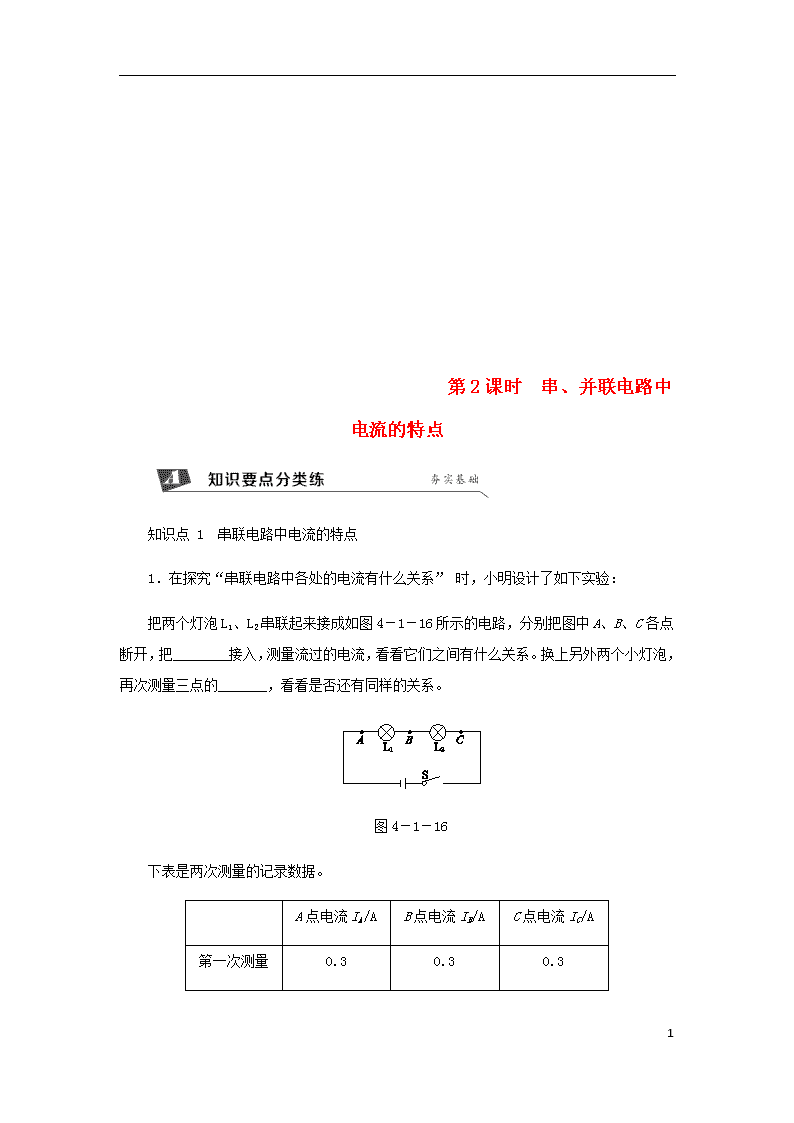

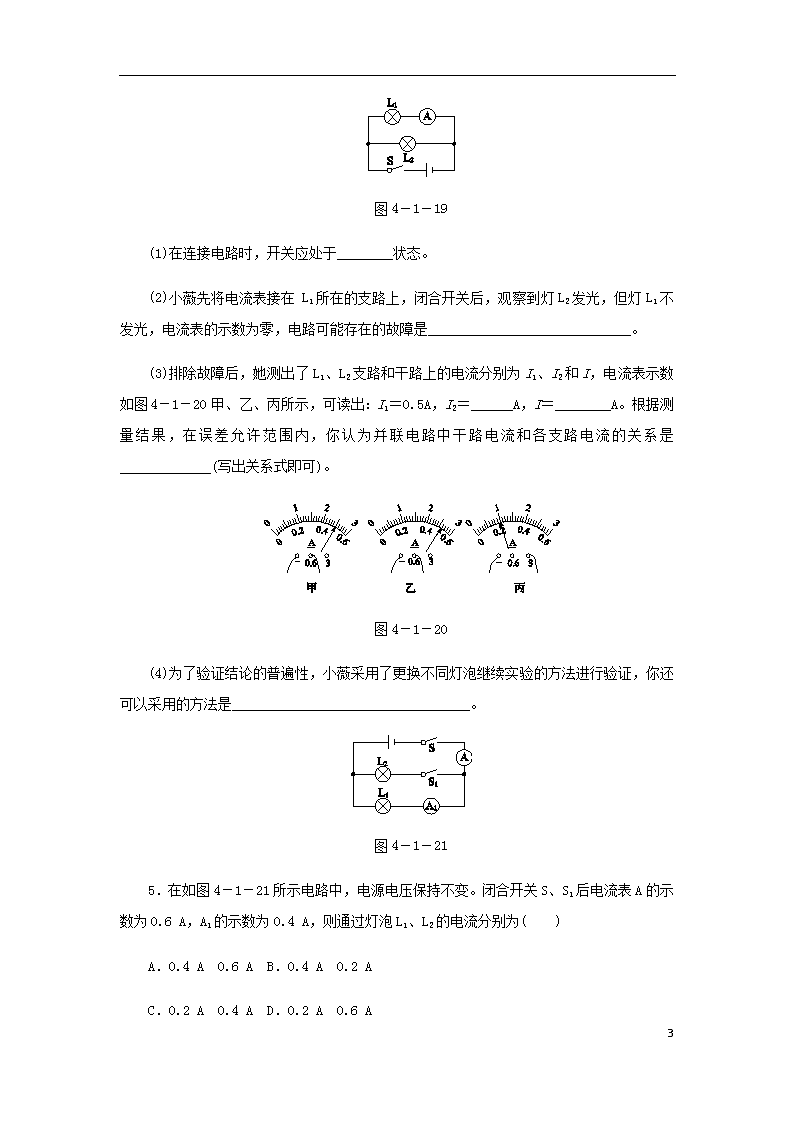

第2课时 串、并联电路中电流的特点 知识点 1 串联电路中电流的特点 1.在探究“串联电路中各处的电流有什么关系” 时,小明设计了如下实验: 把两个灯泡L1、L2串联起来接成如图4-1-16所示的电路,分别把图中A、B、C各点断开,把________接入,测量流过的电流,看看它们之间有什么关系。换上另外两个小灯泡,再次测量三点的_______,看看是否还有同样的关系。 图4-1-16 下表是两次测量的记录数据。 A点电流IA/A B点电流IB/A C点电流IC/A 第一次测量 0.3 0.3 0.3 8 第二次测量 0.2 0.2 0.2 分析和论证: (1)在拆接电路时,开关S必须处于________状态。 (2)结论:串联电路中各处电流________。 2.如图4-1-17所示,闭合开关S后,电流表A1的示数为0.5 A,则通过灯L1的电流为________A,电流表A2的示数为________A。 图4-1-17 3.在如图4-1-18所示的电路中,闭合开关,一灯较亮,一灯较暗,则下列说法正确的是( ) 图4-1-18 A.电流一样大 B.较暗的灯中电流较大 C.较亮的灯中电流较大 D.条件不足,无法判断 知识点 2 并联电路中电流的特点 4.为了验证并联电路的电流特点,小薇设计了如图4-1-19所示的电路进行实验。 8 图4-1-19 (1)在连接电路时,开关应处于________状态。 (2)小薇先将电流表接在 L1所在的支路上,闭合开关后,观察到灯L2发光,但灯L1不发光,电流表的示数为零,电路可能存在的故障是_____________________________。 (3)排除故障后,她测出了L1、L2支路和干路上的电流分别为I1、I2和I,电流表示数如图4-1-20甲、乙、丙所示,可读出:I1=0.5 A,I2=______A,I=________A。根据测量结果,在误差允许范围内,你认为并联电路中干路电流和各支路电流的关系是_____________(写出关系式即可)。 图4-1-20 (4)为了验证结论的普遍性,小薇采用了更换不同灯泡继续实验的方法进行验证,你还可以采用的方法是__________________________________。 图4-1-21 5.在如图4-1-21所示电路中,电源电压保持不变。闭合开关S、S1后电流表A的示数为0.6 A,A1的示数为0.4 A,则通过灯泡L1、L2的电流分别为( ) A.0.4 A 0.6 A B.0.4 A 0.2 A C.0.2 A 0.4 A D.0.2 A 0.6 A 8 6.如图4-1-22甲所示电路,闭合开关,电流表A1、A2的示数分别如图乙、丙所示,则通过灯L1的电流是________。 图4-1-22 7.节日彩灯上串联着20只小灯泡,如果电源插头处的电流为200 mA,那么通过每只小灯泡的电流为( ) A.10 mA B.200 mA C.180 mA D.4 A 8.小明利用如图4-1-23所示的电路检验并联电路中干路电流是否等于各支路电流之和,其中有一根导线接错了,接错的是( ) 图4-1-23 A.导线1 B.导线2 C.导线3 D.导线4 9.根据图4-1-24甲中的实物图在虚线框中画出电路图,并回答问题:当开关闭合后,两个电流表的示数如图乙所示,那么流过灯L1的电流为________A,流过灯L2 8 的电流为________A,干路中的电流为________A。 图4-1-24 10.以下是小明和小杰写的一份实验探究报告。 提出问题:并联电路干路中的电流与各支路中的电流有什么关系? 猜想与假设:干路中的电流等于各支路中的电流之和。 设计并进行实验: A.按照如图4-1-25所示电路图连接电路。 图4-1-25 B.闭合开关,测量并记录A、B、C各点的电流值如下表所示。 A点电流IA/A B点电流IB/A C点电流IC/A 0.4 0.4 0.8 分析与论证: 并联电路干路中的电流与各支路中的电流的关系是:干路中的电流等于各支路中的电流之和,且各支路中的电流相等。 8 评估交流: (1)他们的结论可信吗?________。 (2)这个实验的不足之处:________________________________________________________________________ ________________________________________________________________________。 (3)请提出改进的建议:________________________________________________________________________ ________________________________________________________________________。 11.[2016·长春] 如图4-1-26甲所示的电路中,闭合开关,两灯泡均发光,且两个完全相同的电流表指针偏转均如图乙所示,通过灯泡L1和L2的电流分别为( ) 图4-1-26 A.1.2 A,1.2 A B.0.3 A,0.3 A C.1.2 A,0.3 A D.1.5 A,0.3 A 8 详解详析 1.电流表 电流 (1)断开 (2)相等 2.0.5 0.5 3.A 4.(1)断开 (2)L1或电流表开路 (3)0.52 1 I=I1+I2 (4)用改变电源电压继续实验的方法进行验证 [解析] (1)连接电路时,根据安全用电的原则,开关应该断开。(2)因为L1和L2并联,只能是 灯L1或电流表出现了开路。(3)图乙中,电流表选用的是0~0.6 A的量程,示数为0.52 A;图丙中,电流表选用的是0~3 A的量程,示数为1 A;在误差允许的范围内得到的结论是I=I1+I2。(4)为了使结论更具有普遍性,应该改变电路中的电流进行多次测量。改变电流的方法:一是更换不同规格的小灯泡,二是改变电源电压。 5.B [解析] 由图可以看出电流表A测量的是总电流,电流表A1测量的是通过灯L1的电流,为0.4 A,所以通过L2的电流为I2=I-I1=0.6 A-0.4 A=0.2 A。 6.0.96 A 7.B 8.C [解析] 图中电流表A2、A3测量的都是通过灯泡L1的电流,应把导线3的左端改接到电流表A3的左接线柱上。 9.如图所示 0.16 0.28 0.44 8 10.(1)不可信 (2)只选择了一组规格相同的灯泡做实验,只根据一次测量数据得出的结论不具有普遍性 (3)①换用不同规格的灯泡进行实验;②进行多次实验,收集更多的实验数据,然后分析数据,得出结论 11.C [解析] 经分析可知,电流表A1选择的量程是0~3 A,分度值为0.1 A,所以电流表A1的示数为I总=1.5 A,即干路电流为1.5 A; 电流表A2选择的量程是0~0.6 A,分度值是0.02 A,所以电流表A2的示数为I2=0.3 A,即通过灯L2的电流为0.3 A;那么通过灯L1的电流为I1=I总-I2=1.5 A-0.3 A=1.2 A。 8查看更多
