人教版物理九年级第17章《欧姆定律》单元检测

人教版物理九年级第17章《欧姆定律》单元检测

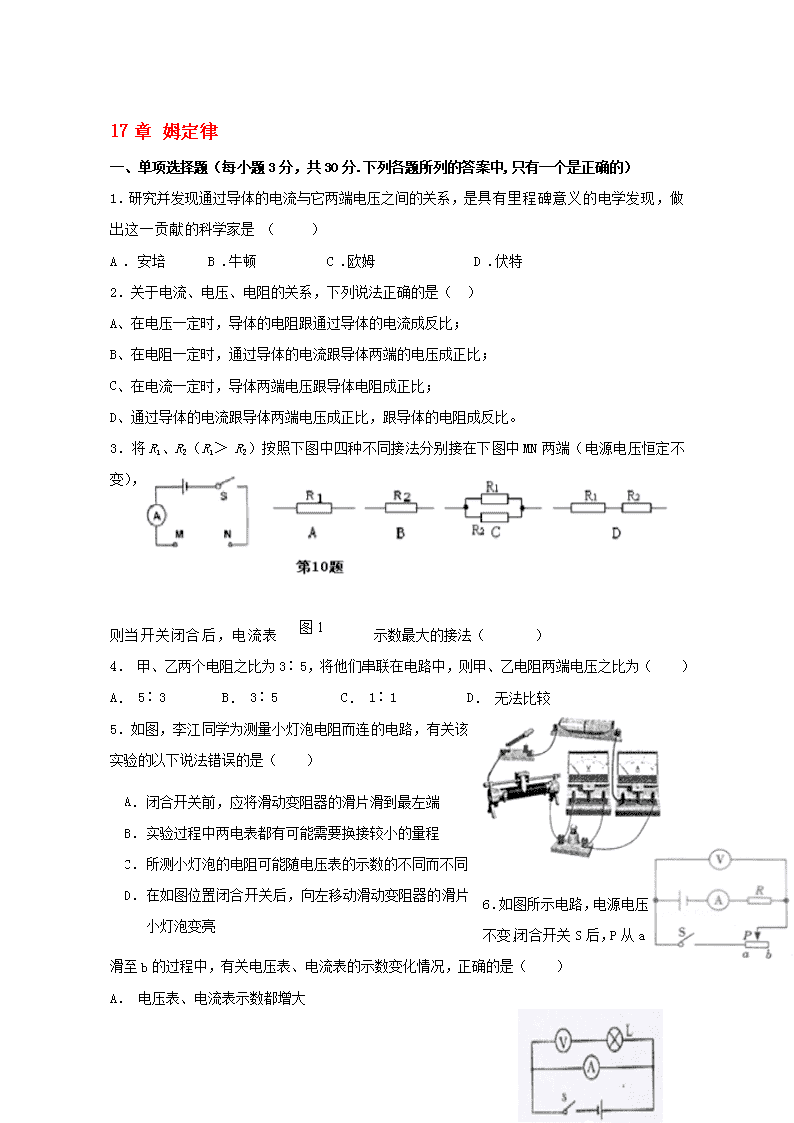

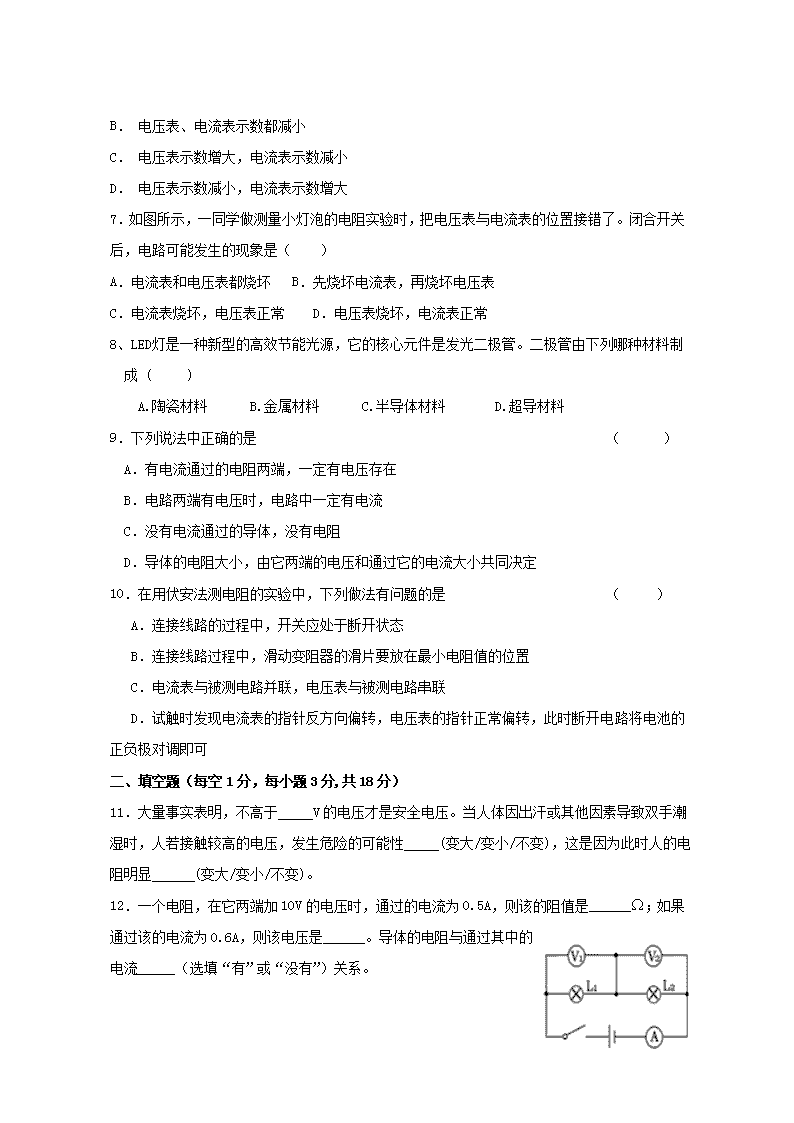

图 1 17 章 姆定律 一、单项选择题（每小题 3 分，共 30 分.下列各题所列的答案中,只有一个是正确的） 1．研究并发现通过导体的电流与它两端电压之间的关系，是具有里程碑意义的电学发现，做 出这一贡献的科学家是 （ ） A . 安培 B .牛顿 C .欧姆 D .伏特 2．关于电流、电压、电阻的关系，下列说法正确的是（ ） A、在电压一定时，导体的电阻跟通过导体的电流成反比； B、在电阻一定时，通过导体的电流跟导体两端的电压成正比； C、在电流一定时，导体两端电压跟导体电阻成正比； D、通过导体的电流跟导体两端电压成正比，跟导体的电阻成反比。 3．将 R1、R2（R1＞ R2）按照下图中四种不同接法分别接在下图中 MN 两端（电源电压恒定不变）， 则当开关闭合后，电流表示 数最大的接法（ ） 4． 甲、乙两个电阻之比为 3∶5，将他们串联在电路中，则甲、乙电阻两端电压之比为（ ） A． 5∶3 B． 3∶5 C． 1∶1 D． 无法比较 5．如图，李江同学为测量小灯泡电阻而连的电路，有关该 实验的以下说法错误的是（ ） 6．如图所示电路，电源电 压不变，闭合开关 S 后，P 从 a 滑至 b 的过程中，有关电压表、电流表的示数变化情况，正确的是（ ） A． 电压表、电流表示数都增大 A．闭合开关前，应将滑动变阻器的滑片滑到最左端 B．实验过程中两电表都有可能需要换接较小的量程 C．所测小灯泡的电阻可能随电压表的示数的不同而不同 D．在如图位置闭合开关后，向左移动滑动变阻器的滑片 小灯泡变亮 B． 电压表、电流表示数都减小 C． 电压表示数增大，电流表示数减小 D． 电压表示数减小，电流表示数增大 7．如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了。闭合开关 后，电路可能发生的现象是（ ） A．电流表和电压表都烧坏 B．先烧坏电流表，再烧坏电压表 C．电流表烧坏，电压表正常 D．电压表烧坏，电流表正常 8、LED灯是一种新型的高效节能光源，它的核心元件是发光二极管。二极管由下列哪种材料制 成 ( ) A.陶瓷材料 B.金属材料 C.半导体材料 D.超导材料 9．下列说法中正确的是 （ ） A．有电流通过的电阻两端，一定有电压存在 B．电路两端有电压时，电路中一定有电流 C．没有电流通过的导体，没有电阻 D．导体的电阻大小，由它两端的电压和通过它的电流大小共同决定 10．在用伏安法测电阻的实验中，下列做法有问题的是 （ ） A．连接线路的过程中，开关应处于断开状态 B．连接线路过程中，滑动变阻器的滑片要放在最小电阻值的位置 C．电流表与被测电路并联，电压表与被测电路串联 D．试触时发现电流表的指针反方向偏转，电压表的指针正常偏转，此时断开电路将电池的 正负极对调即可 二、填空题（每空 1 分，每小题 3 分,共 18 分） 11．大量事实表明，不高于 V 的电压才是安全电压。当人体因出汗或其他因素导致双手潮 湿时，人若接触较高的电压，发生危险的可能性 (变大/变小/不变)，这是因为此时人的电 阻明显 (变大/变小/不变)。 12．一个电阻，在它两端加 10V 的电压时，通过的电流为 0.5A，则该的阻值是______ Ω；如 果通过该的电流为 0.6A，则该电压是______。导体的电阻与通过其中 的电流______（选填“有”或“没有”）关系。 13．如图所示电路，电源电压为 3V， L1 和 L2 均为额定电压 3V、 电阻 6Ω的灯泡。闭合开关时，发现灯 L1 亮而灯 L2 不亮，此时电压表 的示数为 V， 电压表 的示数为 V，电流表 的示数为 A。 14．两个电阻 A 和 B，它们的电流与其两端电压的关系如图所示。则由图可知：RA= Ω； 若把它们并联在 3V 的电路中，干路电流是 A。若把它们串联在总电压为 3V 的电路中， 则通过电阻 B 的电流是 A。 15．有两个定值电阻 R1＝4Ω和 R2＝6Ω，串联后接到某电源上，那么两电阻两端的电压之比 U1:U2=__ __ ____，电路的总电阻为__ ___Ω；如果将他们并联接入电路，则通过两个电阻中的 电流之比 I1：I2=_ ___ __。 16．家庭电路中的所有用电器都是_______ 联的．当电路上同时工作的用电器增多时， 电 路 上 的 总 电 阻 会 怎 样 变 化 ? ______________；干路中的电流怎样变化? ______________． 三、作图题（6 分） 17．将图中的实物连成实物图。要求：L1 与 L2 并联，电流表测电路中总电流，电压表只测灯 L2 两端电压，滑动变阻器只用于改变灯 L2 的亮度，并且滑片左移时灯 L2 变亮。 四、实验题（第 18 小题 10 分,第 19 小题 10 分,共 20 分） 18．小红按图甲所示的电路探究电流跟电压的关系。 （1）根据图甲，将图乙中的实物电路连接完整。（要求变阻器滑片向右移动时，电流表的示数 变小） （2 分） （2）正确连接电路后，闭合开关。①若发现电流表和电压表的示数都很大，这说明小华在实验 操作上存在的问题是__ ____ __ ____ _____ __ _____ ；②若电压表示数约为 3V，但无论 怎样移动变阻器滑片，电流表示数始终为 0，则电路中出现的故障可能是__ ____ __ _ ____ ； （3）排除故障后，调节变阻器的滑片，测出通过电阻 R 的电流值和对应的电压值如下表，分析 表中的数据可得出的结论是：__ __ ______ ____ __ ____ __ __ ________ ；（2 分） 电压 U（V） 1 2 3 电流 I（A） 0.1 0.2 0.3 （4）为了使上述实验结论更具有普遍性，你认为还应进行下列的哪一项操作？答： 。 A．换用电压不同的电源再做实验 B．换用阻值不同的电阻再做实验 19．如图甲所示是探究小灯泡电阻时连接的实验电路图，选用的小灯泡的额定电压为 2.5V。 （1）某同学连接的电路如图所示，请指出其中的两处错误或不妥： ①_ ______ ____ __ ____ __ __ ________；②_ ______ ____ __ ____ __ __ _________。 （2）将上述错误或不妥改正后，闭合开关，如果发现灯泡 发出特别耀眼的光，且此时电流表、电压表都有示数，则出 现该现象的原因可能是_ __ ____ __ __。 （3）某同学在实验过程中，在电流表、电压表均有示数的 情况下，将小灯泡从灯座中取走，则此时电压表 _ 示 数（选填“有”或“没有”）。 （4）该同学将测得的数据及计算结果填在下面的表格中： 实验次数 物理量 1 2 3 4 电压 U/V 2.5 2.0 1.5 1.0 电流 I/A 0.30 0.26 0.22 0.20 电阻 R/Ω 7.7 6.8 5.0 小灯泡正常发光时的电阻为_ __ ____ __ __Ω(保留一位小数)。 (5)分析表中的数据发现灯丝的电阻是变化的，这说明__ __ ____ ____ __ _。这种现象在生活 中也有体现，例如家里的白炽灯在刚开灯的瞬间，灯丝_ __ ___烧断(选填“容易”或“不容易”)。 五、计算题（每小题 8 分,共 16 分.解答应写出必要的文字说明、方程式和重要的演算步骤， 只写出最后答案的不能得分。有数值计算的题，过程和答案都必须明确写出数值和单位） 20．如图所示，电阻 R1 为 6Ω，将它与 R2 串联后接到 8 V 的电源上，已知 R2 两端的电压是 2 V．请 求出： （1）流过 R1 的电流 I1； （2）R2 的阻值； （3）电路的总电阻。 21．如图所示电路中，R1=20Ω，电路总电阻为 12Ω，电流表示数为 0.3A，请计算： （1）电阻 R2 的阻值（2）电源电压（3）通过 R2 的电流 六、综合题（共 10 分.） 22．图甲表示一种自动测定油箱内油面高度的油量表（实际上是量程为 0-0.6 A 的电流表改装 而成），滑动变阻器 R 的最大值为 60 Ω，金属杠杆的右端是滑动变阻器的滑片。从油量表指 针所指的刻度，就可以知道油箱内油面的高度．电源电压为 24 V，R0 为定值电阻， 甲 乙 （1）R0 的作用是 ，当油箱油面下降时，油量表的示数将变 。 （2）油箱装满汽油时，油量表示数为最大值（即电流表达到最大值,此时，滑动变阻器的触头 在某一端），R0 的阻值为___ ____Ω。 （3）当油箱中的汽油用完时（此时滑动变阻器的触头在另一端），电路中的电流为___ _A。 （4）改装设计：用电压表代替电流表做油量表，图中的乙图已画出部分电路，请在乙图中完成 电路的设计。 要求：当油箱中的油用完时，油量表（电压表）的示数为零。 7C 教育资源网（http://www.7cxk.net)，百万资源免费下载，无须注册！ 7C 教育资源网（www.7cxk.net）域名释义：7c 学科网，联系 QQ：372986183，78763217 九年级物理·17 章·欧姆定律（参考答案） 1．C 2．B 3．C 4．B 5．D 6．C 7． C 8．A。 9.D 10．A 11．36，变大 ，变小 12．20,12V，没有 13．3 0 0.5 14．5，0.8 ，0.15； 15．2:3；10Ω；3:2 16．如图所示 17．2）滑片没有处于最大电阻值处 电阻断路 3)电阻一定时，电流与电压成正比 4)B 5)电源 18．（1）滑动变阻器接的是下面两个接线柱 电流表正负接线柱接反了 （2）滑动变阻器的滑片没有放在最大阻值处 （3）有 （4）8.3 （5）灯丝电阻随温度的升高而增大 容易 19．（1）1A（2 分）（2）2Ω（2 分）（3）8Ω（2 分） 20．30Ω 6V 0.2A 21．（1）保护电阻（保护电流表、保护电源） 小 （2）40Ω （3）0.24A（4）见解析
