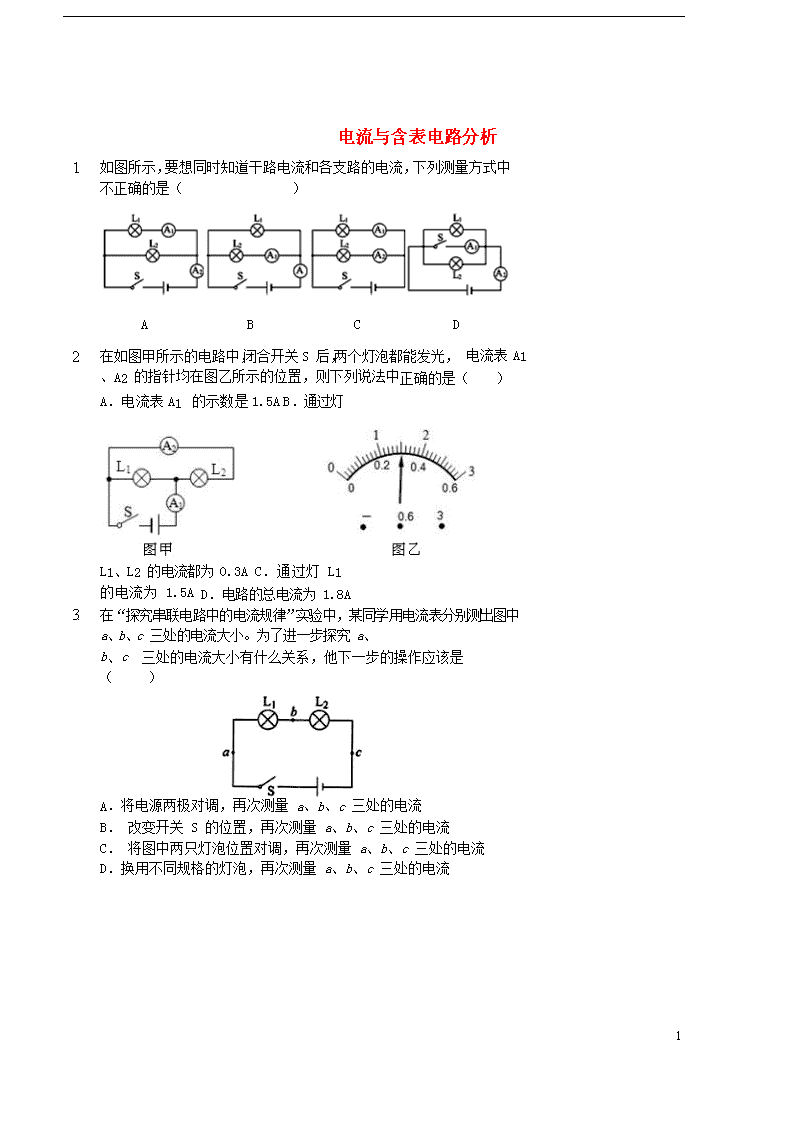

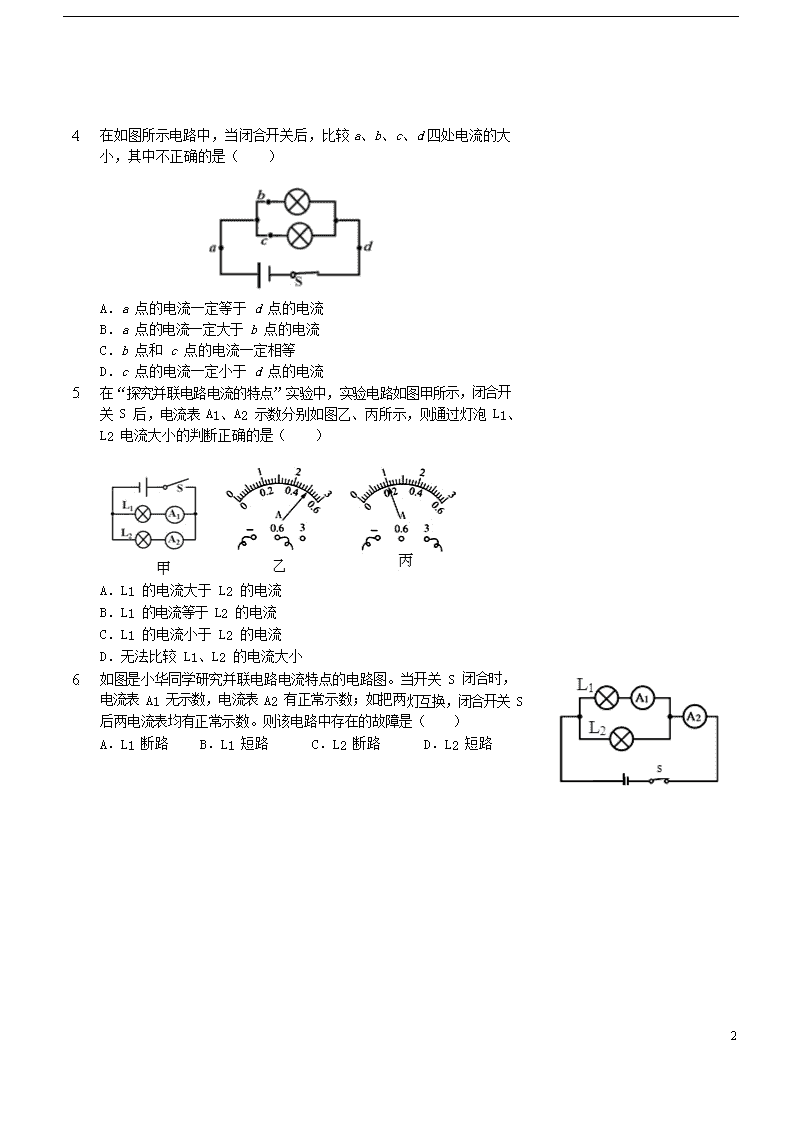

电流与含表电路分析 1. 如图所示，要想同时知道干路电流和各支路的电流，下列测量方式中不正确的是（ ）‎ A B C D 2. 在如图甲所示的电路中，闭合开关 S 后，两个灯泡都能发光， 电流表 A1、A2 的指针均在图乙所示的位置，则下列说法中正确的是（ ）‎ A．电流表 A1 的示数是 ‎1.5A B．通过灯 L1、L2 的电流都为 ‎0.3A C．通过灯 L1 的电流为 ‎1.5A D．电路的总电流为 ‎‎1.8A 3. 在“探究串联电路中的电流规律”实验中，某同学用电流表分别测出图中 a、b、c 三处的电流大小。为了进一步探究 a、‎ b、c 三处的电流大小有什么关系，他下一步的操作应该是 ‎（ ）‎ A．将电源两极对调，再次测量 a、b、c 三处的电流 B． 改变开关 S 的位置，再次测量 a、b、c 三处的电流 C． 将图中两只灯泡位置对调，再次测量 a、b、c 三处的电流 D．换用不同规格的灯泡，再次测量 a、b、c 三处的电流 3‎ 1. 在如图所示电路中，当闭合开关后，比较 a、b、c、d 四处电流的大小，其中不正确的是（ ）‎ A．a 点的电流一定等于 d 点的电流 B． a 点的电流一定大于 b 点的电流 C．b 点和 c 点的电流一定相等 D．c 点的电流一定小于 d 点的电流 2. 在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关 S 后，电流表 A1、A2 示数分别如图乙、丙所示，则通过灯泡 L1、L2 电流大小的判断正确的是（ ）‎ A．L1 的电流大于 L2 的电流 B． L1 的电流等于 L2 的电流 C．L1 的电流小于 L2 的电流 D．无法比较 L1、L2 的电流大小 3. 如图是小华同学研究并联电路电流特点的电路图。当开关 S 闭合时，电流表 A1 无示数，电流表 A2 有正常示数；如把两灯互换，闭合开关 S 后两电流表均有正常示数。则该电路中存在的故障是（ ）‎ A．L1 断路 B．L1 短路 C．L2 断路 D．L2 短路 第 6 题图 3‎ ‎【参考答案】‎ 1. D 2. A 3. D 4. C 5. C 6. A 3‎
