人教版物理九上《欧姆定律-电路变化分析》同步练习2

人教版物理九上《欧姆定律-电路变化分析》同步练习2

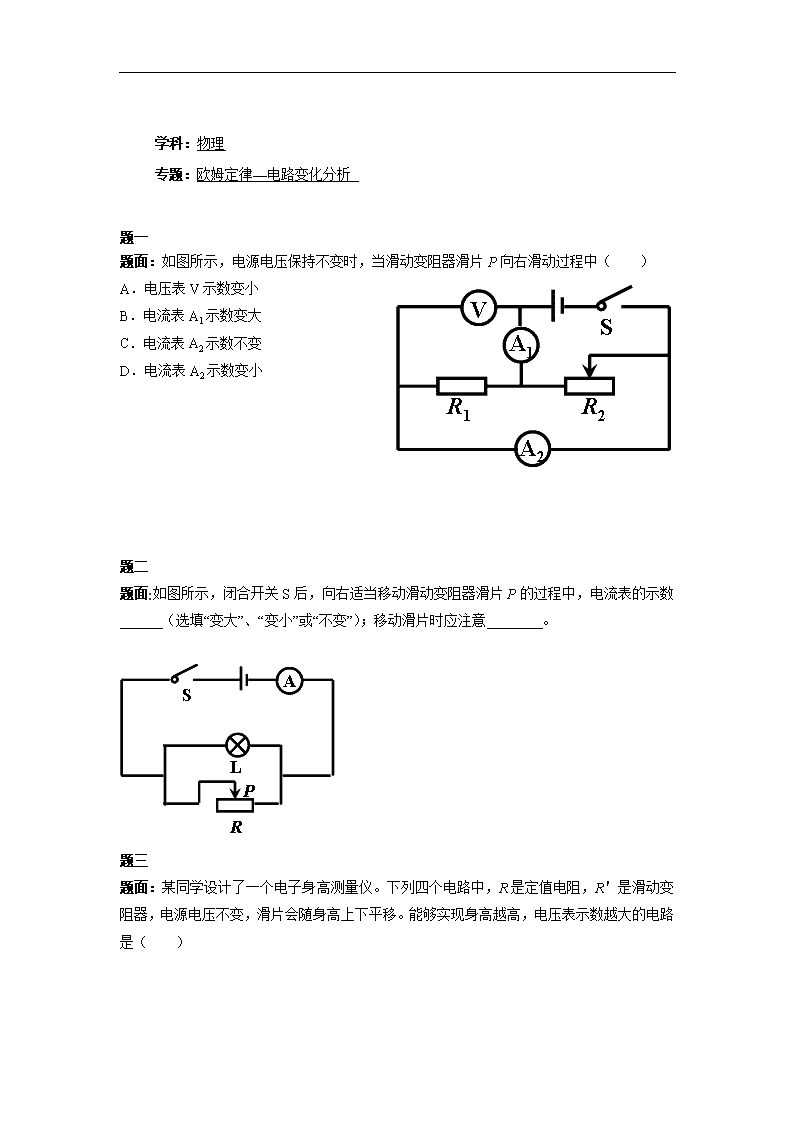

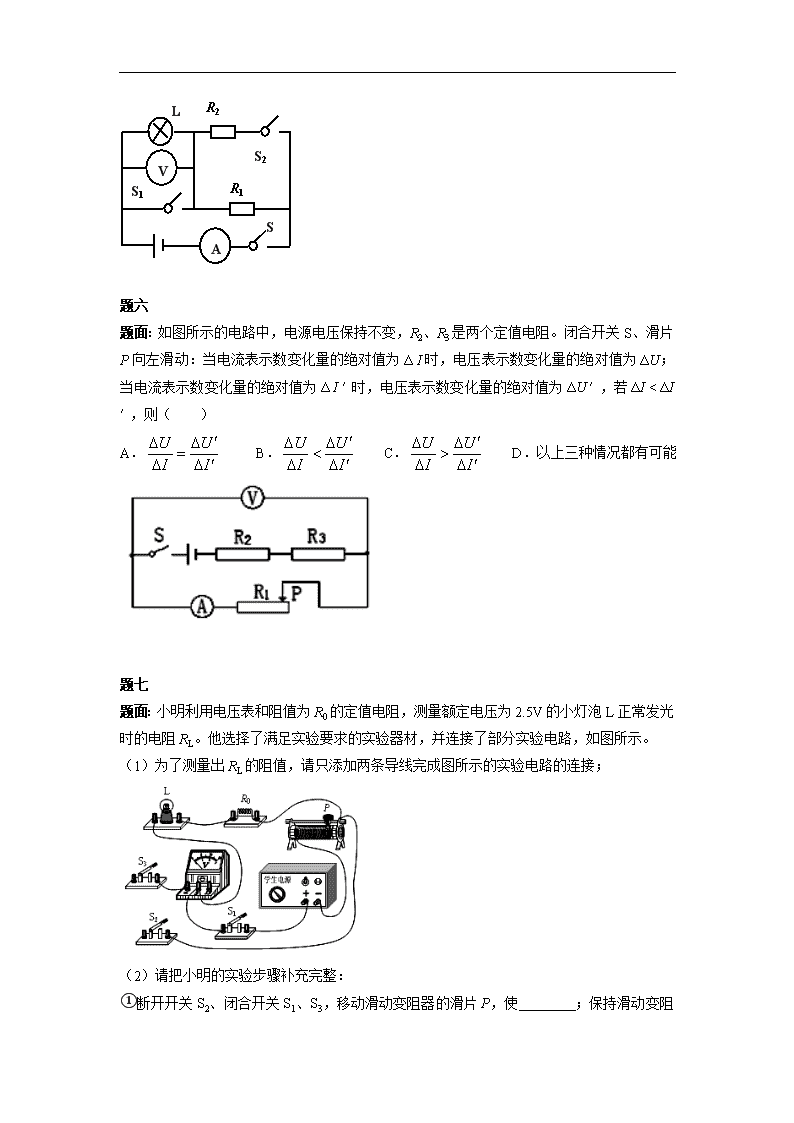

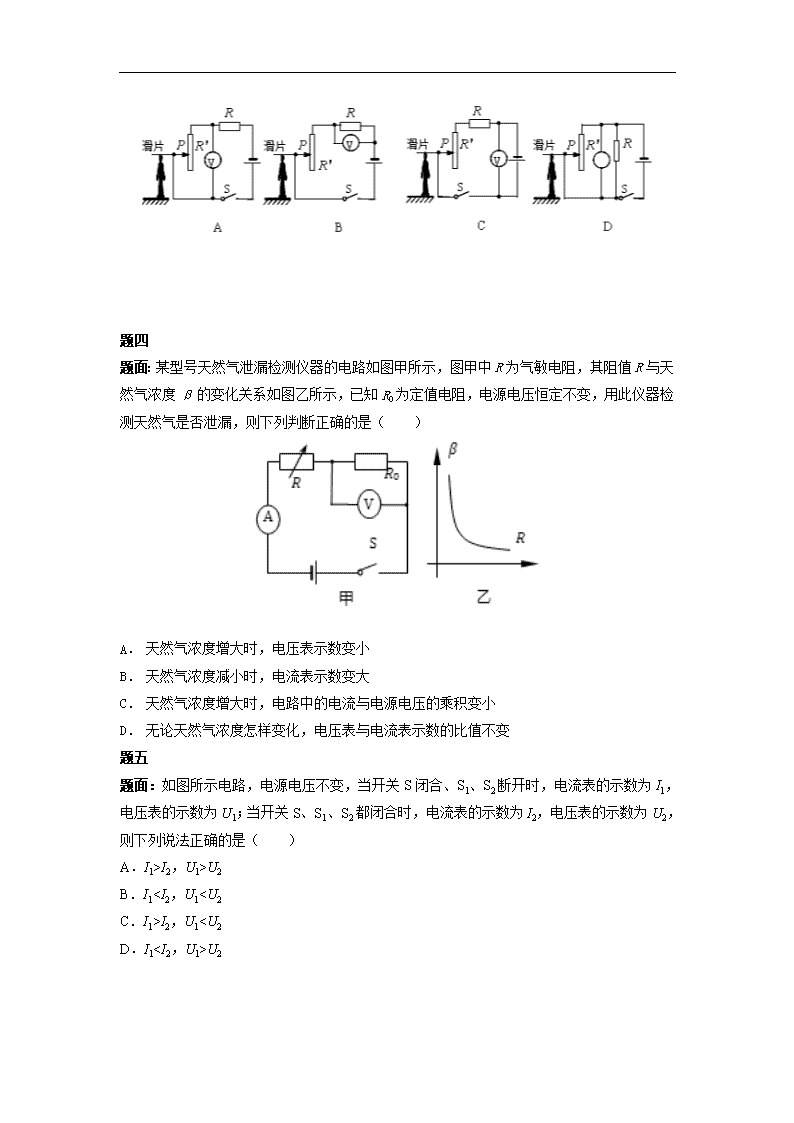

学科：物理 专题：欧姆定律—电路变化分析 题一 题面：如图所示，电源电压保持不变时，当滑动变阻器滑片 P 向右滑动过程中（ ） A．电压表 V 示数变小 B．电流表 A1 示数变大 C．电流表 A2 示数不变 D．电流表 A2 示数变小 题二 题面:如图所示，闭合开关 S 后，向右适当移动滑动变阻器滑片 P 的过程中，电流表的示 数 （选填“变大”、“变小”或“不变”）；移动滑片时应注意 。 题三 题面：某同学设计了一个电子身高测量仪。下列四个电路中，R 是定值电阻，R＇是滑动变 阻器，电源电压不变，滑片会随身高上下平移。能够实现身高越高，电压表示数越大的电路 是（ ） 题四 题面：某型号天然气泄漏检测仪器的电路如图甲所示，图甲中 R 为气敏电阻，其阻值 R 与天 然气浓度β的变化关系如图乙所示，已知 R0 为定值电阻，电源电压恒定不变，用此仪器检 测天然气是否泄漏，则下列判断正确的是（ ） A． 天然气浓度增大时，电压表示数变小 B． 天然气浓度减小时，电流表示数变大 C． 天然气浓度增大时，电路中的电流与电源电压的乘积变小 D． 无论天然气浓度怎样变化，电压表与电流表示数的比值不变 题五 题面：如图所示电路，电源电压不变，当开关 S 闭合、S1、S2 断开时，电流表的示数为 I1， 电压表的示数为 U1；当开关 S、S1、S2 都闭合时，电流表的示数为 I2，电压表的示数为 U2， 则下列说法正确的是（ ） A．I1>I2，U1>U2 B．I1I2，U1U2 V A S1 S S2 R1 R2L 题六 题面：如图所示的电路中，电源电压保持不变，R2、R3 是两个定值电阻。闭合开关 S、滑片 P 向左滑动：当电流表示数变化量的绝对值为Δ I 时，电压表示数变化量的绝对值为ΔU；当 电流表示数变化量的绝对值为Δ I ′ 时，电压表示数变化量的绝对值为ΔU ′ ，若ΔI < ΔI ′ ， 则（ ） A． I U I U    B． I U I U    C． I U I U    D．以上三种情况都有可能 题七 题面：小明利用电压表和阻值为 R0 的定值电阻，测量额定电压为 2.5V 的小灯泡 L 正常发光 时的电阻 RL。他选择了满足实验要求的实验器材，并连接了部分实验电路，如图所示。 （1）为了测量出 RL 的阻值，请只添加两条导线．．．．完成图所示的实验电路的连接； （2）请把小明的实验步骤补充完整： ①断开开关 S2、闭合开关 S1、S3，移动滑动变阻器的滑片 P，使 ；保持滑动变阻器 的滑片位置不变，断开开关 S3、闭合开关 S2，记录电压表的示数为 U； ②请用 R0 及实验数据表示出 RL，RL= 课后练习详解 题一 答案：C 详解：解题的关键是画出该电路的等效电路图。在画等效电路图时，先将电压表等效为开路、 电流表等效为导线画出简化电路，然后再将各电表添加到电路中。依据此原理可以看出题中 电路为：R1 与 R2 形成并联电路，电流表 A1 测干路电流、电流表 A2 测 R1 支路电流、电压表 V 测电源电压（即 R1 与 R2 两端电压）。当滑动变阻器滑片 P 向右滑动时，电源电压（即 R1 与 R2 两端电压）不变，R2 接入电路的阻值变大，R1 阻值不变，由欧姆定律可知：流经 R1 支路的电流不变，即电流表 A2 示数不变；流经 R2 支路的电流变小，则干路电流也会减小， 电流表 A1 示数减小。 题二 答案：变大；不可将滑动变阻器的滑片移到最右端 详解：观察电路图知灯泡 L 与滑动变阻器 R 并联，滑片 P 向右移动，连入电路中电阻变小， 故所在支路电流 IR 变大；并联电路各支路互不影响，故灯泡所在支路电流 I L 不变，干路电 流 I = I R + I L，所以电流表示数变大；当滑片 P 移到最右端时会造成电源短路，电路中的电 流过大，会损坏电流表甚至损坏电源。 题三 答案：B 详解：图 A 两电阻串联，电压表测 R′两端的电压，身高越高，R′接入电路的电阻变小，电 路中的总电阻变小，根据欧姆定律可知电路中的电流变大，R 两端的电压变大，根据串联电 路的总电压可知 R′电压变小即电压表的示数变小，故 A 不符合题意；图 B 两电阻串联，电 压表测 R 两端的电压，身高越高，R′接入电路的电阻变小，电路中的总电阻变小，根据欧姆 定律可知电路中的电流变大，R 两端的电压变大即电压表的示数变大，故 B 符合题意；图 C 两电阻串联，电压表测电源的电压，因电源的电压不变，所以身高越高时电压表的示数不变， 故 C 不符合题意；图 D 两电阻并联，电压表测电源的电压，身高越高时，定值电阻 R 不能 保护电路，且电压表的示数不变，D 不符合题意。故选 B． 题四 答案：D 详解：由图乙可知气敏电阻的阻值随天然气浓度的增大而减小，故由欧姆定律可得电路中电 流增加，即电流表示数增大，由 U0=IR0 可知，定值电阻两端的电压会增大，即电压表的示 数会变大；电路中的电流与电源电压的乘积变大；所以 A、C 说法错误；由图乙可知气敏电 阻的阻值随天然气浓度的减小而升高，故由欧姆定律可得电路中电流减小，即电流表示数减 小，但是根据欧姆定律知电压表与电流表示数的比值为 R0 的阻值，而 R0 为定值电阻，阻值 不变，所以 B 说法错误，D 说法正确。 题五 答案：D 详解：开关 S1、S2 由断开到闭合，电路的总电阻变小，根据欧姆定律可知电流变大，闭合 后灯泡短路，电压表的示数变为 0，所以 I 1 < I 2 ，U 1 > U 2 ，A、B、C 项均错误，D 项正 确。 题六 答案：A 详解：已知滑片 P 向左滑动：假设滑片在滑动变阻器的位置 a 移到位置 b 时，接入电路的 电阻变小，电路的总电阻变小；根据 I = R U 可知，电路中的电流变大，即 I 1 ＜ I 2 ； 则 △I = I 2 – I 1 ，因为电压表 V 测滑动变阻器 R1 两端的电压； U1 = U – I 1 （R 2 + R 3 ），U 2 = U – I 2 （R 2 + R3）， 所以△U = U 1 – U 2 = U – I 1 （R 2 + R 3 ）-（U – I 2 （R 2 + R 3 ））=（I 2 – I 1）（R 2 + R 3 ）； 则 I U   = 2 1 2 3 2 1 ( )( )I I R R I I    = R2 + R3，同理，假设滑片在滑动变阻器的位置 a 移到位置 c 时， 则△I ′ = I 3 – I 1 ，若△I ＜ △I ′，即 I 3 ＞ I 2 ＞ I 1，△U ′ =（I 3 – I 1）（R 2 +R3）； I U   = 3 1 2 3 3 1 ( )( )I I R R I I    =R2+R3。所以 I U   = I U   ，本题应选 A． 题七 答案：(1)如图所示 （2）① 电压表示数为 2.5V ② 02.5V- V5.2 RU  详解：分析所给实验器材及部分电路连接情况，L、R0、滑动变阻器串联在电路中，可以通 过 S2、S3 的断开或闭合测量不同电路的电压，根据串联电路中电流相等的特点，列出等式。 故将开关 S3 的左接线柱与小灯泡 L 的右接线柱用导线相连，电压表并联在灯泡 L 两端，能 测出灯泡 L 两端的电压；将开关 S2 的左接线柱与电压表的负接线柱用导线相连，电压表并 联在灯泡 L 和定值电阻 R0 两端，通过移动滑动变阻器的滑片使小灯泡电压达到额定电压 2.5V，并通过断开开关 S3、闭合开关 S2测出此时 L 与 R0 的总电压， 则电路电流 0 0 - 2.5V -2.5V= =灯泡 灯泡 ，即 L L U U U UI R R R R ，则 0 2.5V -2.5VLR RU  
