物理卷·2018届广东省普宁市第一中学高二上学期期末考试（2017-01）

物理卷·2018届广东省普宁市第一中学高二上学期期末考试（2017-01）

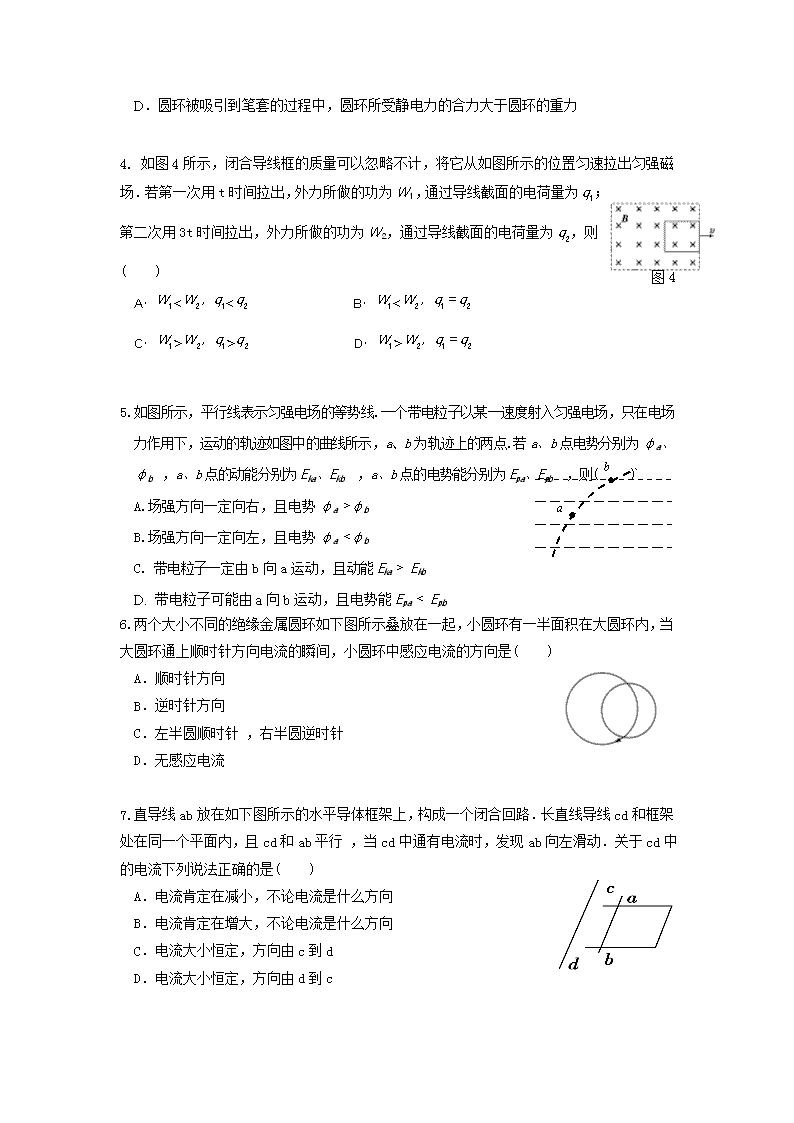

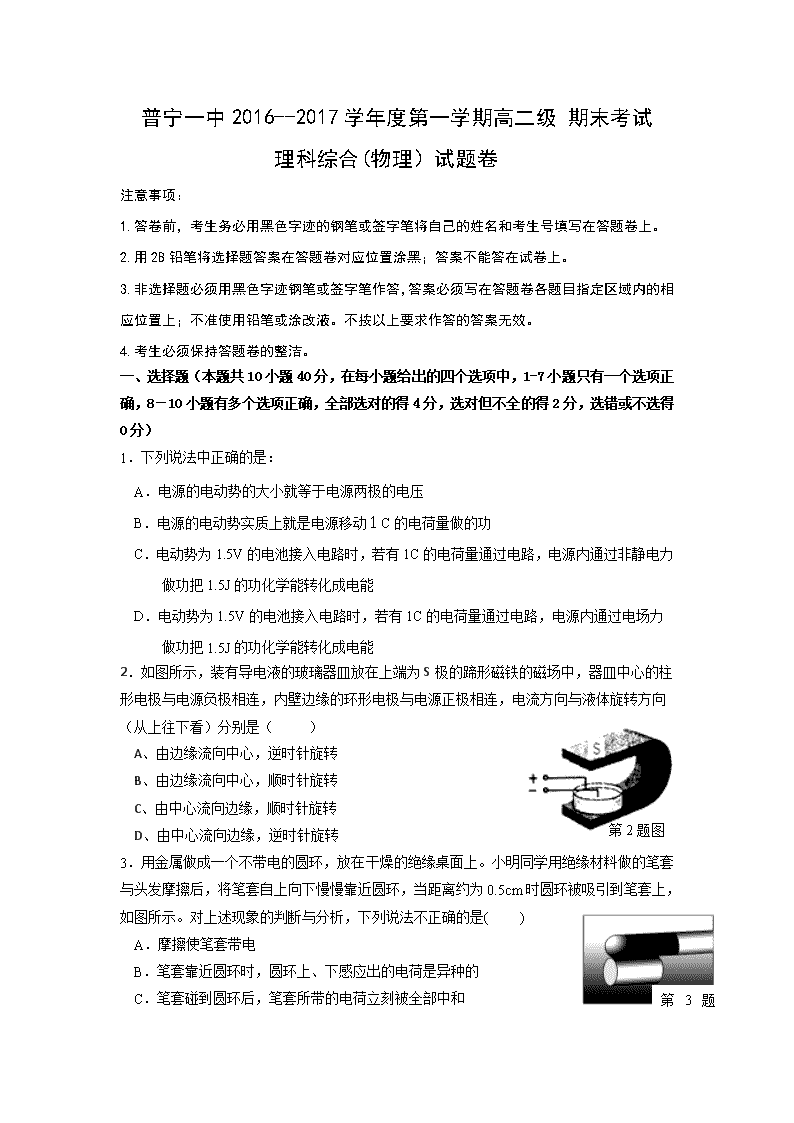

‎ 普宁一中2016--2017学年度第一学期高二级 期末考试 ‎ 理科综合(物理）试题卷 注意事项：‎ ‎1.答卷前，考生务必用黑色字迹的钢笔或签字笔将自己的姓名和考生号填写在答题卷上。‎ ‎2.用2B铅笔将选择题答案在答题卷对应位置涂黑；答案不能答在试卷上。‎ ‎3.非选择题必须用黑色字迹钢笔或签字笔作答，答案必须写在答题卷各题目指定区域内的相应位置上；不准使用铅笔或涂改液。不按以上要求作答的答案无效。‎ ‎4.考生必须保持答题卷的整洁。‎ 一、选择题（本题共10小题40分，在每小题给出的四个选项中，1-7小题只有一个选项正确，8－10小题有多个选项正确，全部选对的得4分，选对但不全的得2分，选错或不选得0分）‎ ‎1．下列说法中正确的是：‎ A．电源的电动势的大小就等于电源两极的电压 B．电源的电动势实质上就是电源移动１C的电荷量做的功 C．电动势为1.5V的电池接入电路时，若有1C的电荷量通过电路，电源内通过非静电力 做功把1.5J的功化学能转化成电能 D．电动势为1.5V的电池接入电路时，若有1C的电荷量通过电路，电源内通过电场力 做功把1.5J的功化学能转化成电能 第2题图 ‎2．如图所示，装有导电液的玻璃器皿放在上端为S极的蹄形磁铁的磁场中，器皿中心的柱形电极与电源负极相连，内壁边缘的环形电极与电源正极相连，电流方向与液体旋转方向（从上往下看）分别是（ ）‎ A、由边缘流向中心，逆时针旋转 B、由边缘流向中心，顺时针旋转 C、由中心流向边缘，顺时针旋转 D、由中心流向边缘，逆时针旋转 第3题图 ‎3．用金属做成一个不带电的圆环，放在干燥的绝缘桌面上。小明同学用绝缘材料做的笔套与头发摩擦后，将笔套自上向下慢慢靠近圆环，当距离约为0.5cm时圆环被吸引到笔套上，如图所示。对上述现象的判断与分析，下列说法不正确的是(　 　)‎ A．摩擦使笔套带电 B．笔套靠近圆环时，圆环上、下感应出的电荷是异种的 C．笔套碰到圆环后，笔套所带的电荷立刻被全部中和 D．圆环被吸引到笔套的过程中，圆环所受静电力的合力大于圆环的重力 图4‎ ‎4. 如图4所示，闭合导线框的质量可以忽略不计，将它从如图所示的位置匀速拉出匀强磁场．若第一次用t时间拉出，外力所做的功为W1，通过导线截面的电荷量为q1；第二次用3t时间拉出，外力所做的功为W2，通过导线截面的电荷量为q2，则(　　)‎ A．W1W2，q1>q2 D．W1>W2，q1＝q2 ‎ ‎ ‎ a b ‎5.如图所示，平行线表示匀强电场的等势线.一个带电粒子以某一速度射入匀强电场，只在电场力作用下，运动的轨迹如图中的曲线所示，a、b为轨迹上的两点.若a、b点电势分别为φa、φb　，a、b点的动能分别为Eka、Ekb　，a、b点的电势能分别为Epa、Epb　，则( )‎ A.场强方向一定向右，且电势φa >φb ‎ B.场强方向一定向左，且电势φa <φb ‎ C. 带电粒子一定由b向a运动，且动能Eka > Ekb ‎ D. 带电粒子可能由a向b运动，且电势能Epa < Epb　‎ ‎6.两个大小不同的绝缘金属圆环如下图所示叠放在一起，小圆环有一半面积在大圆环内，当大圆环通上顺时针方向电流的瞬间，小圆环中感应电流的方向是(　　)‎ A．顺时针方向 B．逆时针方向 C．左半圆顺时针 ，右半圆逆时针 D．无感应电流 ‎7.直导线ab放在如下图所示的水平导体框架上，构成一个闭合回路．长直线导线cd和框架处在同一个平面内，且cd和ab平行 ，当cd中通有电流时，发现ab向左滑动．关于cd中的电流下列说法正确的是(　　)‎ A．电流肯定在减小，不论电流是什么方向 B．电流肯定在增大，不论电流是什么方向 C．电流大小恒定，方向由c到d D．电流大小恒定，方向由d到c 第8题 ‎8．某同学设计了一种静电除尘装置,如图甲所示，其中有一长为L、宽为b、高为d的矩形通道,其前、后面板为绝缘材料,上、下面板为金属材料。图乙是装置的截面图,上、下两板与电压恒为U的高压直流电源相连。带负电的尘埃被吸入矩形通道的水平速度为v0,当碰到下板后其所带电荷被中和,同时被收集。将被收集尘埃的数量与进入矩形通道尘埃的数量的比值称为除尘率。不计尘埃的重力及尘埃之间的相互作用。要增大除尘率,则下列措施可行的是(　 　)‎ A、只减小长度L B、只增大电压U ‎ C、只减小高度d D、只增大尘埃被吸入水平速度v0‎ ‎9．1922年英国物理学家阿斯顿因质谱仪的发明、同位素和质谱的研究荣获了诺贝尔化学奖．若一束带电粒子由左端射入质谱仪后的运动轨迹如图所示，则下列相关说法中正确的是(　　)。‎ 第8题 A、速度选择器的P1极板带正电 B、该束带电粒子带负电 C、在B2磁场中运动半径越大的粒子，速度越大 D、在B2磁场中运动半径越大的粒子，荷质比越小 v 第10题图 ‎10.如图所示，有小孔的小球质量为m电荷为+q，以初速度v向右滑入足够长的水平绝缘杆，水平匀强磁场方向垂直于纸面向里，球与杆间的动摩擦因数为μ。则小球在杆上滑行的全过程动能的减少量可能是( )‎ A、0 B、 ‎ C、 D、‎ 二、实验题（共2小题，每小题8分，共16分）‎ ‎11.（Ⅰ）(多选)如图所示为一个多量程多用电表的电路示意图,下列说法中正确的是( ) （3分）‎ A.开关S调到1、2两个位置时,测的是电流 B.开关S调到5、6两个位置时,测的是电压 C.开关S调到3、4两个位置时,测的是电阻 D.测量电流时,1位置的量程较小,测量电压时,6位置的量程较大 ‎（Ⅱ）用多用电表的欧姆挡测量一未知电阻的阻值。若将选择倍率的旋钮拨至“×100”挡,短接调零后，开始测量时，指针停在刻度线0Ω附近处（即指针偏转角度很大）,为了提高测量的精确度,有下列可供选择的步骤:‎ A.将两根表笔短接 B.将选择开关拨至“×1 k”挡 C.将选择开关拨至“×10”挡 D.将两根表笔分别接触待测电阻的两端,记下读数，再乘以该档倍率 E.调节调零电阻,使指针停在0Ω刻度线上 F.将选择开关拨至交流电压最高挡上 将上述必要的步骤选出来,这些必要步骤的合理顺序是 （2分）(填写步骤前的字母代号);若操作正确,上述D步骤中,指针偏转情况如图所示,则此未知电阻的阻值 Rx= Ω（2分）‎ ‎12.有一标有“6V,1.5W”的小灯泡,现要从以下实验室提供的器材中选出符合要求的器材设计电路，描绘小灯泡的伏安特性曲线。提供的器材除导线和开关外还有:‎ A.直流电源6V(内阻不计)‎ B.直流电流表0--3A(内阻约0.1Ω)‎ C.直流电流表0--300mA(内阻约为5Ω)‎ D.直流电压表0--15V(内阻约为15kΩ)‎ E.滑动变阻器10Ω,2 A F.滑动变阻器1kΩ,0.5 A ‎(1)实验中电流表应选用 （2分）滑动变阻器应选用 （2分）。(用序号表示) ‎ ‎(2)试在甲所示的虚线框内画出实验所需的电路原理图（4分）‎ ‎(3)在乙图中已连好部分电路，请将未连好的线连好，完成电路。（先用铅笔连好，确认无误后用黑色签字笔描好）（2分）‎ 甲 三．简答题（要求写出必要的文字说明和重要的解题步骤，只写出最后结果的一律不给分。本大题共三个小题，其中第24题14分，第25题15分，第26题16分，满分45分）‎ ‎13. 如图甲所示，两平行金属导轨间的距离L＝0.40m，金属导轨所在平面与水平面夹角θ＝37°，在导轨所在平面内，分布着磁感应强度B＝0.50 T、方向垂直于导轨所在平面斜向上的匀强磁场．金属导轨的一端接有电动势E＝4.5V、内阻r＝0.50Ω的直流电源．现把一个质量为m＝0.050kg的导体棒ab放在金属导轨上，导体棒恰好静止．导体棒与金属导轨垂直且接触良好，导体棒的电阻R＝2.5Ω，金属导轨电阻不计， g取10m/s2.已知sin 37°＝0.60，cos 37°＝0.80，求：‎ ‎(1)通过导体棒的电流，导体棒受到的安培力大小、方向(6分）‎ ‎(2) 导体棒受到的摩擦力，并在图乙中画出导体棒ab的受力图 (8分） ‎ 甲 乙 ‎14.如图所示，图中开关S闭合时电源的总功率为40W，输出功率为37.6W，电阻R1 =4Ω，‎ 电阻R2 =4Ω，电源内阻r=0.6Ω，求： ‎ ‎（1）电源内部发热的功率P热和电源电动势E （9分） R1 R2‎ ‎（2）电阻R3的阻值 （7分） S E，r R3‎ ‎15．如图所示，虚线PQ、MN间存在如图所示的水平匀强电场，一带电粒子质量为m＝2.0×10-11 kg、电荷量为q＝＋1.0×10-5 C，从a点由静止开始经电压为U＝100V的电场加速后，从C点垂直于电场线进入匀强电场E中，从虚线MN上的某点b(图中未画出)离开匀强电场时速度与电场方向成30°角．已知PQ、MN间距离为20 cm，带电粒子的重力忽略不计．求：‎ ‎(1)带电粒子刚进入匀强电场时的速率v0 （5分） ‎ ‎(2)匀强电场的场强大小E(5分)‎ ‎(3)ｃb两点间的电势差Uｃb． (6分)‎ ‎ 普宁一中2016--2017学年度第一学期高二级 期末考试 理科综合(物理）试题卷参考答案 题号 ‎1‎ ‎2‎ ‎3‎ ‎4‎ ‎5‎ ‎6‎ ‎7‎ ‎8‎ ‎9‎ ‎10‎ 答案 C A C D D B A BC AD ABD ‎11.（Ⅰ）ABC （Ⅱ）CAＥＤF 160Ω ‎12.(1) C E (2) 略 （3）略 ‎13解：(1)1.5 A 0.30N (2) 0.05 N，方向平行导轨向下 ‎14解：(1) 2.4W E=20V (2) 7.4Ω ‎15解析：(1)由动能定理得：qU＝mvo2，代入数据得v1＝104 m/s.‎ ‎(2)因粒子重力不计，则进入PQ、MN间电场中后，做类平抛运动，有 粒子沿初速度方向做匀速直线运动：d＝v1t 粒子沿电场方向做初速度为零的匀加速直线运动：vy＝at 由题意得：tan30°＝ 由牛顿第二定律得：qE＝ma 联立以上相关各式并代入数据得：‎ E＝×103 N/C＝1.73×103 N/C ‎ ‎(3)由动能定理得：qUCb＝mv2＝m(v＋v) 联立以上相关各式代入数据得：Ucb＝300 V 答案：(1)104 m/s (2)1.73×103 N/C (3)300 V
