物理（理）卷·2018届广西桂林市桂林中学高二上学期段考（2016-11）

物理（理）卷·2018届广西桂林市桂林中学高二上学期段考（2016-11）

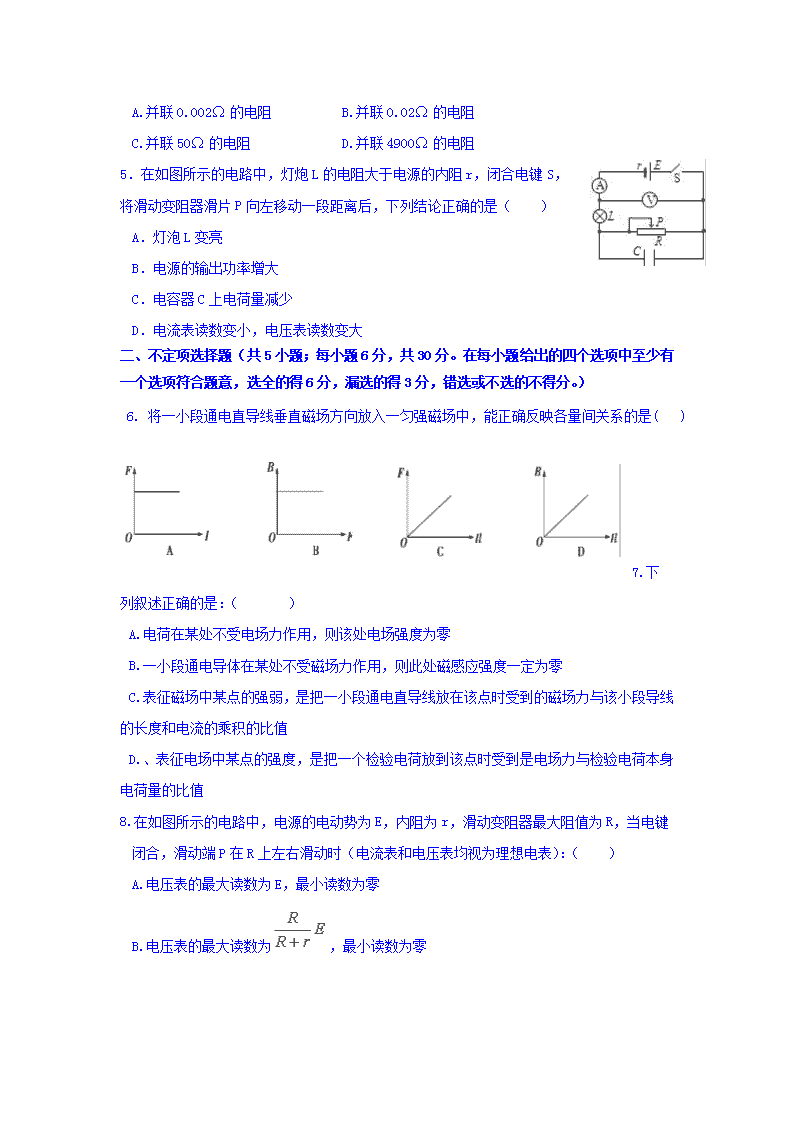

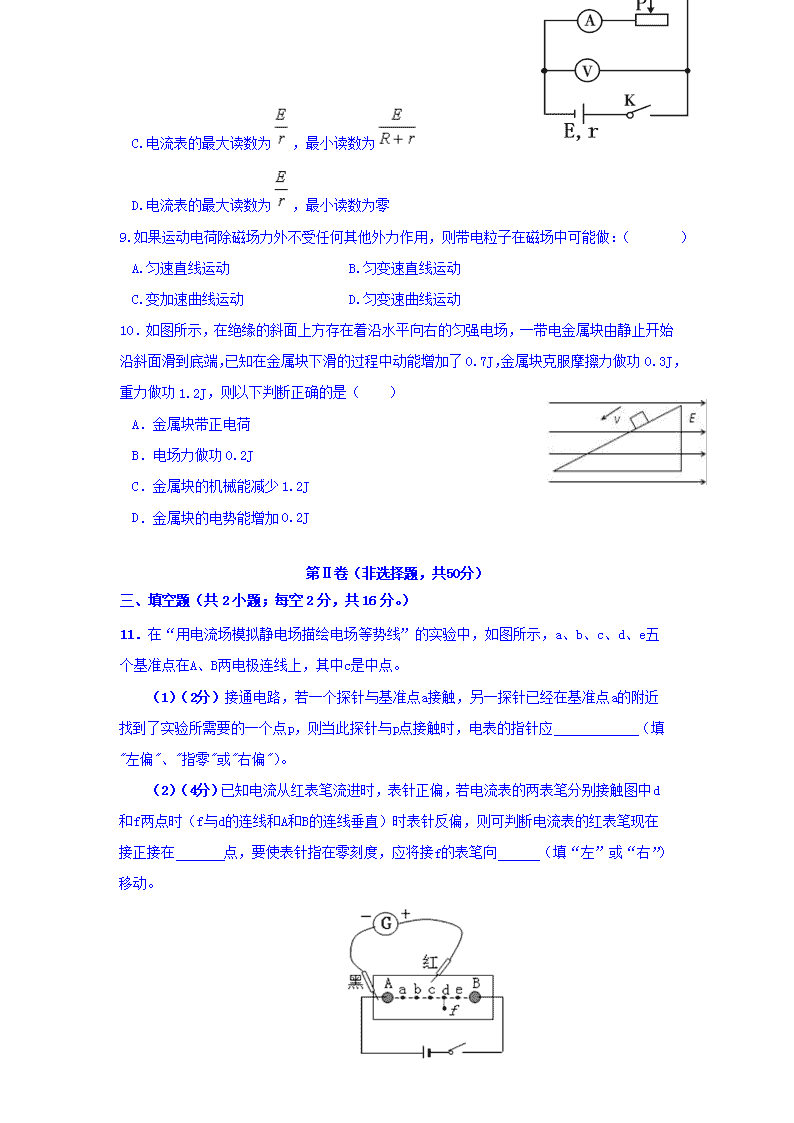

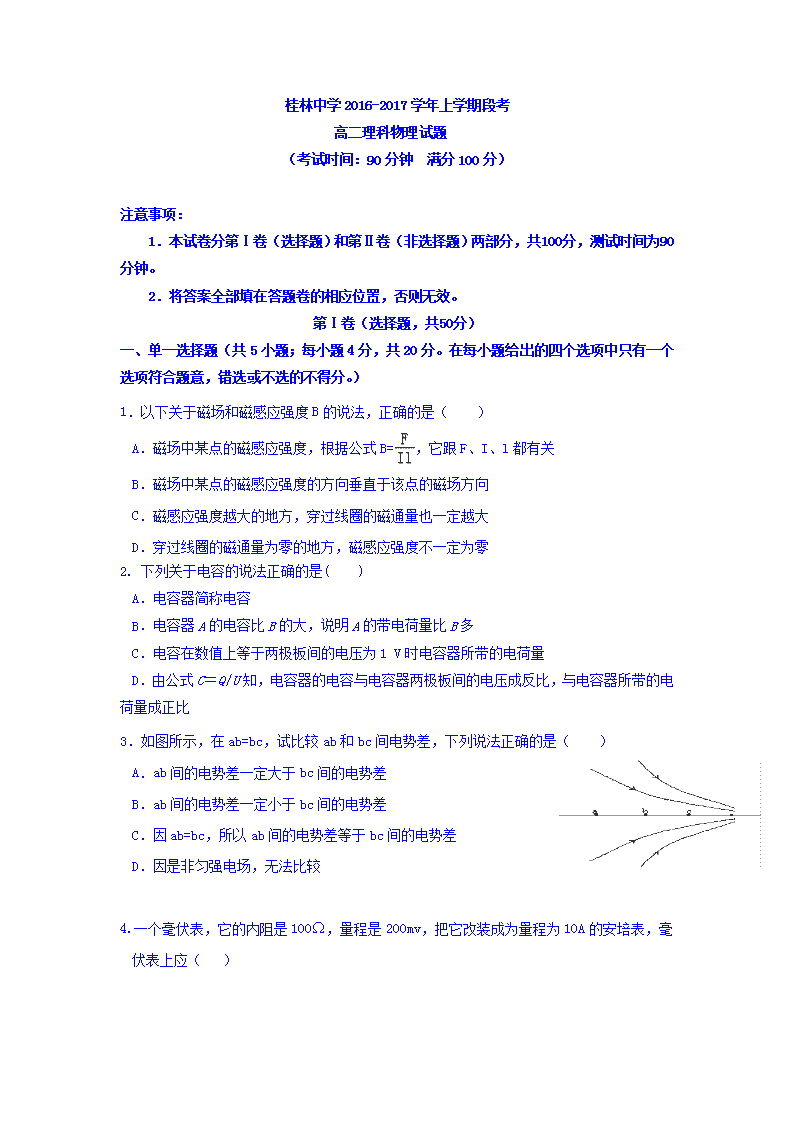

桂林中学2016-2017学年上学期段考 高二理科物理试题 ‎（考试时间：90分钟 满分100分）‎ 注意事项：‎ ‎1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，共100分，测试时间为90分钟。‎ ‎2．将答案全部填在答题卷的相应位置，否则无效。‎ 第Ⅰ卷（选择题，共50分）‎ 一、单一选择题（共5小题；每小题4分，共20分。在每小题给出的四个选项中只有一个选项符合题意，错选或不选的不得分。）‎ ‎1．以下关于磁场和磁感应强度B的说法，正确的是（　　）‎ A．磁场中某点的磁感应强度，根据公式B=，它跟F、I、l都有关 B．磁场中某点的磁感应强度的方向垂直于该点的磁场方向 C．磁感应强度越大的地方，穿过线圈的磁通量也一定越大 D．穿过线圈的磁通量为零的地方，磁感应强度不一定为零 ‎2. 下列关于电容的说法正确的是(　　)‎ A．电容器简称电容 B．电容器A的电容比B的大，说明A的带电荷量比B多 C．电容在数值上等于两极板间的电压为1 V时电容器所带的电荷量 D．由公式C＝Q/U知，电容器的电容与电容器两极板间的电压成反比，与电容器所带的电荷量成正比 ‎3．如图所示，在ab=bc，试比较ab和bc间电势差，下列说法正确的是（　　）‎ A．ab间的电势差一定大于bc间的电势差 B．ab间的电势差一定小于bc间的电势差 C．因ab=bc，所以ab间的电势差等于bc间的电势差 D．因是非匀强电场，无法比较 ‎4.一个毫伏表，它的内阻是100Ω，量程是200mv，把它改装成为量程为‎10A的安培表，毫伏表上应（　‎ ‎ ） A.并联0.002Ω的电阻　 B.并联0.02Ω的电阻 C.并联50Ω的电阻　　 D.并联4900Ω的电阻 ‎5．在如图所示的电路中，灯炮L的电阻大于电源的内阻r，闭合电键S，‎ 将滑动变阻器滑片P向左移动一段距离后，下列结论正确的是（　　）‎ A．灯泡L变亮 B．电源的输出功率增大 C．电容器C上电荷量减少 D．电流表读数变小，电压表读数变大 二、不定项选择题（共5小题；每小题6分，共30分。在每小题给出的四个选项中至少有一个选项符合题意，选全的得6分，漏选的得3分，错选或不选的不得分。）‎ ‎ 6. 将一小段通电直导线垂直磁场方向放入一匀强磁场中，能正确反映各量间关系的是( )‎ ‎7.下列叙述正确的是：（ ）‎ A.电荷在某处不受电场力作用，则该处电场强度为零 B.一小段通电导体在某处不受磁场力作用，则此处磁感应强度一定为零 C.表征磁场中某点的强弱，是把一小段通电直导线放在该点时受到的磁场力与该小段导线的长度和电流的乘积的比值 D.、表征电场中某点的强度，是把一个检验电荷放到该点时受到是电场力与检验电荷本身电荷量的比值 ‎8.在如图所示的电路中，电源的电动势为E，内阻为r，滑动变阻器最大阻值为R，当电键闭合，滑动端P在R上左右滑动时（电流表和电压表均视为理想电表）：（ ） A.电压表的最大读数为E，最小读数为零 B.电压表的最大读数为 ‎，最小读数为零 C.电流表的最大读数为，最小读数为 D.电流表的最大读数为，最小读数为零 ‎ ‎9.如果运动电荷除磁场力外不受任何其他外力作用，则带电粒子在磁场中可能做：（ ）‎ A.匀速直线运动 B.匀变速直线运动 C.变加速曲线运动 D.匀变速曲线运动 ‎10．如图所示，在绝缘的斜面上方存在着沿水平向右的匀强电场，一带电金属块由静止开始沿斜面滑到底端，已知在金属块下滑的过程中动能增加了0.7J，金属块克服摩擦力做功0.3J，重力做功1.2J，则以下判断正确的是（　　）‎ A．金属块带正电荷 ‎ B．电场力做功0.2J C．金属块的机械能减少1.2J ‎ D．金属块的电势能增加0.2J 第Ⅱ卷（非选择题，共50分）‎ 三、填空题（共2小题；每空2分，共16分。）‎ ‎11．在“用电流场模拟静电场描绘电场等势线”的实验中，如图所示，a、b、c、d、e五个基准点在A、B两电极连线上，其中c是中点。‎ ‎（1）（2分）接通电路，若一个探针与基准点a接触，另一探针已经在基准点a的附近找到了实验所需要的一个点p，则当此探针与p点接触时，电表的指针应 （填"左偏"、"指零"或"右偏"）。‎ ‎（2）（4分）已知电流从红表笔流进时，表针正偏，若电流表的两表笔分别接触图中d和f两点时（f与d的连线和A和B的连线垂直）时表针反偏，则可判断电流表的红表笔现在接正接在 点，要使表针指在零刻度，应将接f的表笔向 （填“左”或“右”）移动。‎ ‎12．（10分）实际电流表有内阻，可等效为理想电流表与电阻的串联．测量实际电流表G1的内阻r1的电路如图1所示．供选择的仪器如下：‎ ‎①待测电流表G1（0～5mA，内阻约300Ω）；‎ ‎②电流表G2（0～10mA，内阻约100Ω）；‎ ‎③定值电阻R1（300Ω）；‎ ‎④定值电阻R2（10Ω）；‎ ‎⑤滑动变阻器R3（0～1 000Ω）；‎ ‎⑥滑动变阻器R4（0～20Ω）；‎ ‎⑦干电池（1.5V）；‎ ‎⑧电键S及导线若干．‎ ‎（1）定值电阻应选　 　，滑动变阻器应选　 　．（在空格内填写序号）‎ ‎（2）用线条在图2中把实物图补充连接完整．‎ ‎（3）补全实验步骤：‎ ‎①按电路图连接电路，将滑动变阻器的滑动触头移至最　 　端（填“左”或“右”）；‎ ‎②闭合电键S，移动滑动触头至某一位置，记录G1、G2的读数I1、I2；‎ ‎③多次移动滑动触头，记录相应的G1、G2读数I1、I2；‎ ‎④以I2为纵坐标，I1为横坐标，作出相应图线，如图3所示．‎ ‎（4）根据I2﹣I1图线的斜率k及定值电阻，写出待测电流表内阻的表达式　 　．‎ 四．计算题(本题共4小题，共34分. 解答应写出必要的文字说明、方程式和重要演算步骤,只写出最后答案的不得分.有数值计算的题,答案中必须明确写出数值和单位)‎ ‎13．（6分）将带电荷量为1×10﹣‎8C的正电荷，从无限远处移到电场中的A点，要克服电场力做功1×10﹣6J．设无限远处电势为零，问：（1）电荷的电势能是增加还是减小？电荷在A点具有多少电势能？（2）A点的电势是多少？‎ ‎14．（6分）微型吸尘器的直流电动机的内阻一定，当加上0.3V的电压时，通过的电流为‎0.3A，此时电机不转．当加在电动机两端的电压为2.0V时，电流为‎0.8A，这时电动机正常工作．则吸尘器的效率为多少？‎ ‎　‎ ‎15．（7分）如图所示，水平放置的光滑的金属导轨M、N，平行地置于匀强磁场中，间距为d，金属棒ab的质量为m，电阻为r，放在导轨上且与导轨垂直．磁场的磁感应强度大小为B，方向与导轨平面成夹角α 且与金属棒ab垂直，定值电阻为R，电源及导轨电阻不计．当电键闭合的瞬间，测得棒ab的加速度大小为a，则电源电动势为多大？‎ ‎16．（15分）如图所示，PR是固定在水平地面上的长L=‎0.64m的绝缘平板．挡板R固定在平板的右端．整个空间有一个平行于PR的匀强电场E，在板的右半部分有一垂直于纸面向里的匀强磁场，磁场的宽度d=‎0.32m．一个质量m=5.0×10﹣‎4kg、带电荷量q=5.0×10﹣‎2C的可视为质点的物体，在电场力的作用下从板的P端由静止开始向右做匀加速运动，经D点进入磁场后恰能做匀速直线运动．当物体碰到挡板R后被弹回，若在碰撞瞬间撤去电场（不计撤去电场对磁场的影响），物体返回时在磁场中仍做匀速运动，离开磁场后做减速运动，停在C点，．若物体与平板间的动摩擦因数μ=0.20，g取‎10m/s2．‎ ‎（1）判断电场强度的方向及物体是带正电还是带负电．（无需说明理由）‎ ‎（2）求磁感应强度B的大小．‎ ‎（3）求物体与挡板碰撞过程中损失的机械能．‎ 桂林中学2016-2017学年上学期段考 高二理科物理试题答案 第Ⅰ卷（选择题，共50分）‎ 一、单一选择题（共5小题；每小题4分，共20分。在每小题给出的四个选项中只有一个选项符合题意，错选或不选的不得分。）‎ ‎1．D 2. C3 B．4. B5．D 二、不定项选择题（共5小题；每小题6分，共30分。在每小题给出的四个选项中至少有一个选项符合题意，选全的得6分，漏选的得3分，错选或不选的不得分。）‎ ‎6. BC7.AD8.BC 9.AC10．AD．‎ 第Ⅱ卷（非选择题，共50分）‎ 三、填空题（共2小题；每空2分，共16分。）‎ ‎11、（1） 指零 （2） d ， 右 ‎ ‎12．【解答】解：（1）由于定值电阻R1的电阻与待测电流表G1内阻接近相等，可将二者并联，再与电流表G2串联；‎ 由于变阻器采用分压式接法时，阻值越小调节越方便，所以变阻器应选阻值小的R4；‎ ‎（2）根据题（1）的分析，安实物电路图连接要求连图，得出实物图如图所示：‎ ‎（3）为保护电流表，闭合开关前，应将滑片置于输出电压最小处，故应滑到最左端；‎ ‎（4）由电路图根据串并联规律应有：I1+=I2，解得：I2=（1+）I1，‎ 根据函数斜率的概念应有：k=（1+），解得：r1=（k﹣1）R1；‎ 故答案为：（1）③；⑥；（2）如图；（3）左；（4）（k﹣1）R1；‎ 四．计算题(本题共4小题，共34分. 解答应写出必要的文字说明、方程式和重要演算步骤,只写出最后答案的不得分.有数值计算的题,答案中必须明确写出数值和单位)‎ ‎13．【解答】解：（1）电荷从无限远处移到电场中的A点，要克服静电力做功1×10﹣6J，电荷的电势能增加；（1分）‎ 无限远处电势能为零，则电荷在A点具有1×10﹣6J的电势能，（1分）‎ ‎（2）A点的电势为 V；（4分）‎ 答：（1）电荷的电势能增加，电荷在A点具有1×10﹣6J电势能；（2）A点的电势是100V．‎ ‎14．【解答】解：当电机不转时，由欧姆定律得，电机的电阻为R==1Ω．（2分）‎ 当电机正常工作时，电机输出的功率为P出=UI﹣I2R，（1分）‎ 电机总功率为P总=UI，（1分）‎ 所以吸尘器的效率为η=×%=60%（2分）‎ 答：吸尘器的效率为60%．‎ ‎　‎ ‎15．【解答】解：当电键闭合的瞬间，导体棒受到重力mg、轨道的支持力N和安培力F三个力作用，如图．‎ 根据牛顿第二定律得 ‎ Fsinα=ma （2分）‎ 又F=BIL （2分），I= （2分）‎ 联立以上三式得，‎ ‎ 电源的电动势 （1分）‎ 答：电源电动势为．‎ ‎16．【解答】解：（1）物体带负电，电场强度方向向左；（2分）‎ ‎（2）设物体被挡板弹回后的速度为v2，离开磁场后，‎ 由动能定理得：﹣μmg=0﹣mv22 （2分）‎ 解得：v2=0.8m/s（1分）‎ 物体返回后在磁场中无电场，仍做匀速运动，洛伦兹力与重力平衡，‎ 则有 mg=qBv2 （1分）‎ 解得：B=0.125 T；（1分）‎ ‎（3）由于电荷由P运动到C做匀加速运动，可知电场力方向水平向右，且有 ‎（Eq﹣μmg）=（2分）‎ 进入电磁场后做匀速运动，则有 qE=μ（qBv1+mg）（2分）‎ 联立以上两式解得：v1=‎1.6m/s，（1分）‎ 物体撞击挡板损失的机械能为：△E=（2分）‎ 解得：△E=4.8×10﹣4J；（1分）‎ 答：（1）物体带负电，电场强度方向向左；‎ ‎（2）磁感应强度B的大小为0.125T；‎ ‎（3）物体与挡板碰撞过程中损失的机械能为4.8×10﹣4J．‎ ‎　‎
