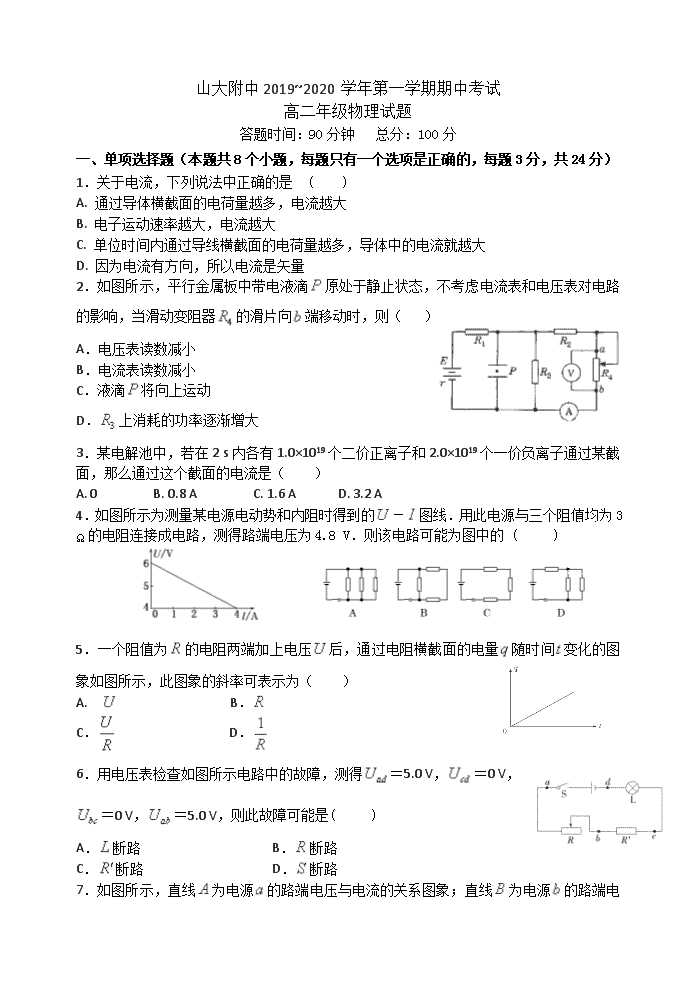

山大附中2019~2020学年第一学期期中考试 高二年级物理试题 答题时间：90分钟 总分：100分 一、单项选择题（本题共8个小题，每题只有一个选项是正确的，每题3分，共24分）‎ ‎1．关于电流，下列说法中正确的是 ( )‎ A. 通过导体横截面的电荷量越多，电流越大 B. 电子运动速率越大，电流越大 C. 单位时间内通过导线横截面的电荷量越多，导体中的电流就越大 D. 因为电流有方向，所以电流是矢量 ‎2．如图所示，平行金属板中带电液滴原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器的滑片向端移动时，则（ ）‎ A．电压表读数减小 ‎ B．电流表读数减小 C．液滴将向上运动 ‎ D．上消耗的功率逐渐增大 ‎3．某电解池中，若在2 s内各有1.0×1019个二价正离子和2.0×1019个一价负离子通过某截面，那么通过这个截面的电流是（ ）‎ A. 0 B. 0.8 A C. 1.6 A D. 3.2 A ‎4．如图所示为测量某电源电动势和内阻时得到的－图线．用此电源与三个阻值均为3 Ω的电阻连接成电路，测得路端电压为4.8 V．则‎ ‎ 该电路可能为图中的 (　 　) ‎ ‎5．一个阻值为的电阻两端加上电压后，通过电阻横截面的电量随时间变化的图象如图所示，此图象的斜率可表示为（ ）‎ A. B． ‎ C． D．‎ ‎6．用电压表检查如图所示电路中的故障，测得＝5.0 V，＝0 V，‎ ‎＝0 V，＝5.0 V，则此故障可能是(　 　)‎ A．断路 B．断路 C．断路 D．断路 ‎7．如图所示，直线为电源的路端电压与电流的关系图象；直线为电源 的路端电压与电流的关系图象；直线为一个电阻的两端电压与电流的关系图象．如果将这个电阻分别接到、两电源上，下列说法正确的是 (　 　)‎ A．接到电源上，电源的效率较高 ‎ B．接到电源上，电源的输出功率较大 C．接到电源上，电源的输出功率较大，但电源效率较低 D．接到电源上，电阻的发热功率和电源的效率都较高 ‎8．在基本逻辑电路中，当所有输入均为“0”时，输出是“1”的是 (　 )‎ A．“与”门电路 B．“或”门电路 C．“非”门电路 D．都不可能 二、多项选择题（本题共6个小题，每题4分，共24分。每题至少有两个选项是正确的，漏选得2分，错选得0分）‎ ‎9．小灯泡通电后，其电流随所加电压变化的图线如图所示，P为图线上一点，PN为图线的切线，PQ为轴的垂线，PM为轴的垂线，下列说法中正确的是 (　 　)‎ A．随着所加电压的增大，小灯泡的电阻增大 B．对应P点，小灯泡的电阻为 ‎ C．对应P点，小灯泡的电阻为 D．对应P点，小灯泡的实际功率为图中矩形PQOM所围的面积。‎ ‎10．如图所示，、为定值电阻，为小灯泡，为光敏电阻，当照射光强度增大时 ( )‎ A．电压表的示数增大 B．中电流减小 ‎ C．小灯泡的功率增大 D．电路的路端电压增大 ‎11．一个微型吸尘器的直流电动机的额定电压为，额定电流为，线圈电阻为，将它接在电动势为E、内阻为r的直流电源的两极间，电动机恰好能正常工作，则 (　 　)‎ A．电动机消耗的总功率为 B．电动机消耗的热功率为 C．电源的输出功率为 D．电源的效率为 ‎12．某同学将一直流电源的总功率总、输出功率出和电源内部的发热功率内随电流变化的图线画在同一坐标系内，如图所示，根据图线可知( )‎ A．反映内变化的图线是 B．电源电动势为8 V C．电源内阻为2 Ω ‎ D．当电流为0.5 A时，外电路的电阻为6 Ω ‎13. 如下图所示电路，已知电源电动势ε=6.3V，内电阻r=0.5Ω，固定电阻R1=2Ω，R2=3Ω,R3是总阻值为5Ω的滑动变阻器。按下电键K，调节滑动变阻器的触点，通过电源的电流可能是（ ）‎ A.2.1A B.2.5A ‎ C.3.0A D.4.0A 14. 如图所示的电路中，由于某一电阻发生断路或短路，使A灯变暗，B灯变亮，则故障可能是 (　 　)‎ A．短路 B．断路 C．断路 D．短路 ‎ 三、实验题（本题共3个小题，共27分）‎ ‎15.（14分）‎ ‎（1）（2分） 如图所示，A、B、C、D是滑线变阻器的四个接线柱，现把此变阻器串联接入电路中，并要求滑片P向接线柱C移动时电路中的电流减小，则接入电路的接线柱可以是( ) ‎ ‎ A. A和B B. A和C C. B和C D. A和D ‎（2）(4分）有一内阻未知(20 kΩ～60 kΩ)、量程0～10 V的直流电压表．某同学想通过一个多用电表的欧姆挡直接测量上述电压表的内阻，该多用电表刻度盘上读出中间刻度值为30，欧姆挡的选择开关拨至倍率_______(选填“×10”、“×100”或“×1 k”)挡．先将红、黑表笔短接调零后，选用图中________(选填“A”或“B”)方式连接．‎ ‎（3）（2分）下图示为用50分度的游标卡尺（测量值可准确到0.02mm）测定某圆筒的内径时卡尺上的示数,可读出圆筒的内径为 mm。‎ ‎（4）(2分）使用螺旋测微器测量金属丝的直径，示数如右图所示，则金属丝的直径 是 m.‎ ‎（5）（4分）一灵敏电流计，允许通过的最大电流（满刻度电流）为=50μA，表头电阻=1kΩ，若改装成量程为=1mA的电流表，应并联的电阻阻值为 Ω（保留3位有效数字）。若将改装后的电流表再改装成量程为=10V的电压表，应再串联一个阻值为 Ω的电阻。 ‎ ‎16．(6分)在“描绘小电珠的伏安特性曲线”的实验中，现除了有一个标有“5 V,2.5 W”的小电珠、导线和开关外，还有：‎ A．直流电源(电动势约为5 V，内阻可不计) ‎ B．直流电流表(量程0～3 A，内阻约为0.1 Ω)‎ C．直流电流表(量程0～600 mA，内阻约为5 Ω)‎ D．直流电压表(量程0～15 V，内阻约为15 kΩ)‎ E．直流电压表(量程0～5 V，内阻约为10 kΩ)‎ F．滑动变阻器(最大阻值10 Ω，允许通过的最大电流为2 A)‎ G．滑动变阻器(最大阻值1 kΩ，允许通过的最大电流为0.5 A)‎ 实验要求小电珠两端的电压从零开始变化并能测多组数据．‎ ‎(1)（3分）实验中电流表应选用________，电压表应选用________，滑动变阻器应选用_______(均用序号字母表示)．‎ ‎(2)（3分）请按要求将图中所示的器材连成实验电路．（有错不给分）‎ ‎17．（7分）将一铜片和一锌片分别插入一个苹果内，就构成了简单的“水果电池”，其电动势约为1.5 V．可是这种电池并不能点亮额定电压为1.5 V、额定电流为0.3 A的手电筒上的小灯泡，原因是流过小灯泡的电流太小了，经实验测得还不足3 mA.为了较精确地测定该水果电池的电动势和内阻，提供的实验器材有：‎ A．电流表A1(量程0～3 mA，内阻约为0.5 Ω)‎ B．电流表A2(量程0～0.6 A，内阻约为0.1 Ω)‎ C．电压表V(量程0～1.5 V，内阻约为3 kΩ)‎ D．滑动变阻器1(阻值0～10 Ω，额定电流为1 A)‎ E．滑动变阻器2(阻值0～3 kΩ，额定电流为1 A)‎ F．电键，导线若干 G．水果电池 ‎(1)（2分）实验中电流表应选用______，滑动变阻器应选用______(均用序号字母表示)．‎ ‎(2)（3分）请在虚线框内画出实验电路图，（有错不给分）．‎ ‎ (3)（2分）根据实验记录的数据，经描点、连线得到水果电池的路端电压随电流变化的图象如图所示，由图可知：水果电池的电动势＝____V，内阻r＝________Ω.（保留3位有效数字）‎ 四、计算题（本题共三个小题，共25分。18，19题为必做题。20题分20A、20B，两题中可选一个题来做（附中实验班只能选20B，选20A计零分，其它班可任选）。要求写出必要的解题依据和过程）‎ ‎18．(7分）如图所示，电阻，小灯泡L上标有“3 V,1.5 W”字样，电源内阻 ‎，滑动变阻器的最大阻值为(大小未知)．当触头滑动到最上端时，电流表的读数为1A，小灯泡恰好正常发光，求：‎ ‎(1)滑动变阻器的最大阻值； ‎ ‎(2)当触头滑动到最下端时，电源的总功率及输出功率．‎ ‎19．(8分)如图(a)所示为某电阻随摄氏温度变化的关系图象，图中表示0℃时的电阻值，表示图线的斜率．若用该电阻与电池(电动势为，内阻为)、电流表(满偏电流为、内阻为)、滑动变阻器串联起来，连接成如图(b)所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，于是就得到了一个简单的“电阻温度计”．‎ ‎(1)使用“电阻温度计”前，先要把电流表的刻度改为相应的温度值，若温度,其 对应的电流分别为、，则、谁大？‎ ‎(2)若该“电阻温度计”的最低适用温度为0℃，即当温度为0℃时，电流表恰好达到满偏电流，则变阻器的阻值为多大？‎ ‎(3)若保持(2)中电阻的值不变，则电流表刻度为时所对应的温度为多大？‎ ‎ ‎ ‎20（A）.(10分）如图所示，在竖直平面内，AB为水平放置的绝缘粗糙轨道，CD为竖直放置的足够长绝缘粗糙轨道，AB与CD通过四分之一绝缘光滑圆弧形轨道平滑连接，圆弧的圆心为O，半径R＝0.50 m，轨道所在空间存在水平向右的匀强电场，电场强度的大小E＝1.0×104 N/C，现有质量＝0.20 kg，电荷量＝+8.0×10－4 C的带电体(可视为质点)，从A点由静止开始运动，已知＝1.0 m，带电体与轨道AB、CD间的动摩擦因数均为0.5.假定带电体与轨道之间的最大静摩擦力和滑动摩擦力相等．求：(取g＝10 m/s2)‎ ‎(1)带电体运动到圆弧形轨道C点时的速度；‎ ‎(2)带电体最终停在何处．‎ ‎20(B).(10分）如图所示，挡板固定在足够高的水平桌面上左端，小物块A和B大小可忽略，它们分别带有+和+的电荷量，质量分别为和．两物块由绝缘的轻弹簧相连，一不可伸长的轻绳水平跨过滑轮，一端与B连接，另一端连接一轻质小钩，整个装置处于方向水平向左的匀强电场中，电场强度为E．开始时A、B静止，已知弹簧的劲度系数为k，不计一切摩擦及A、B间的库仑力，A、B所带电荷量保持不变，B一直在水平面上运动且不会碰到滑轮．试求:‎ ‎(1) 开始A、B静止时，求挡板对物块A的作用力大小；‎ ‎(2) 若在小钩上挂一质量为M的物块C并由静止释放，当物块C下落到最大距离时物块A对挡板的压力刚好为零，试求物块C下落的最大距离；‎ ‎(3) 若C的质量改为2M，则当A刚离开挡板时，B的速度多大？‎ 物理试题参考答案与评分标准 答题时间：90分钟 总分：100分 一、单项选择题（本题共8个小题，每题只有一个选项是正确的，每题3分，共24分）‎ ‎1‎ ‎2‎ ‎3‎ ‎4‎ ‎5‎ ‎6‎ ‎7‎ ‎8‎ C A D B C B C C 二、多项选择题（本题共6个小题，每题4分，共24分。每题至少有两个选项是正确的，漏选得2分，错选得0分）‎ ‎9‎ ‎10‎ ‎11‎ ‎12‎ ‎13‎ ‎14‎ ABD ABC AD CD ABC BC 三、实验题（本题共3个小题，共27分）‎ ‎15.（每空2分，共14分，）‎ ‎(1) C ‎(2) ×1K A ‎(3) 52.12‎ ‎(4) 2.150×10-3‎ ‎(5) 52.6 9950‎ ‎16.(6分）‎ ‎（1）（3分）C E F(每空1分）‎ ‎（2）（3分） （有错不给分）‎ ‎17.（7分）‎ ‎(1) （2分） A　 E ‎(2)（3分）有错不给分 ‎(3)（2分）1.35　450‎ 四、计算题（本题共三个小题，共25分。18题（7分）19（8分）为必做题，20题（10分）分20A、20B.两题中可选一个题来做，（附中实验班只能选20B，选20A计零分）要求写出必要的解题依据和过程）‎ ‎ 18（7分）‎ ‎(1)当触头P滑动到最上端a时，流过小灯泡L的电流为：‎ L＝＝ A＝0.5 A (1分）‎ 流过滑动变阻器的电流：‎ ‎0＝A－L＝1 A－0.5 A＝0.5 A （1分）‎ 故：R＝＝6 Ω. （1分）‎ ‎(2)电源电动势为：‎ ‎＝＝6 V. （1分）‎ ‎(2)当触头P滑动到最下端b时，滑动变阻器和小灯泡均被短路．‎ 电路中总电流为：＝＝2 A. （1分）‎ 故电源的总功率为：总＝＝12 W. （1分）‎ 输出功率为：出＝－2r＝8 W. （1分）‎ 19. ‎ (8分）‎ ‎(1)由图(a)可知温度越高，电阻R越大，对应电路中的电流越小，故I1＞I2 （2分）‎ ‎(2)由闭合电路欧姆定律得：Ig＝ （2分）‎ 得：R′＝ （ 1分）‎ ‎(3)由图(a)得 （1分）‎ 由闭合电路欧姆定律得： ‎ I＝ （1分）‎ 解之得： （ 1分） ‎ ‎20(A).(10分）‎ ‎(1)A到C由动能定理得：‎ ‎( （3分）‎ 解得C点速度＝10 m/s （1分）‎ ‎(2)设带电体沿竖直轨道CD上升的最大高度为h，从C到D由动能定理得：‎ ‎ （3分）‎ 解得＝ m （1分）‎ 在最高点，带电体受到的最大静摩擦力 重力 因为 ‎ 所以带电体最终静止在与C点的竖直距离为m处． （2分）‎ ‎20(B).（10分）‎ ‎（1）对系统AB：由平衡得 （2分） ‎ ‎（2）开始时弹簧压缩量为，对B由平衡条件：‎ ‎,‎ 解得 （1分）‎ 设当A刚好离开档板时弹簧的形变量为：‎ 由：可得 （1分）‎ 故C下降的最大距离为： ‎ ‎ 可解得 （1分） ‎ ‎（3）由能量守恒定律可知：C下落过程中，C重力势能的的减少量等于B的电势能的增量和弹簧弹性势能的增量以及系统动能的增量之和 当C的质量为M时： （2分）‎ 当C的质量为2M时，设A刚离开挡板时B的速度为 ‎ （2分） ‎ ‎ 可解得A刚离开P时B的速度为：‎ ‎ （1分）‎ ‎ ‎ ‎ ‎
