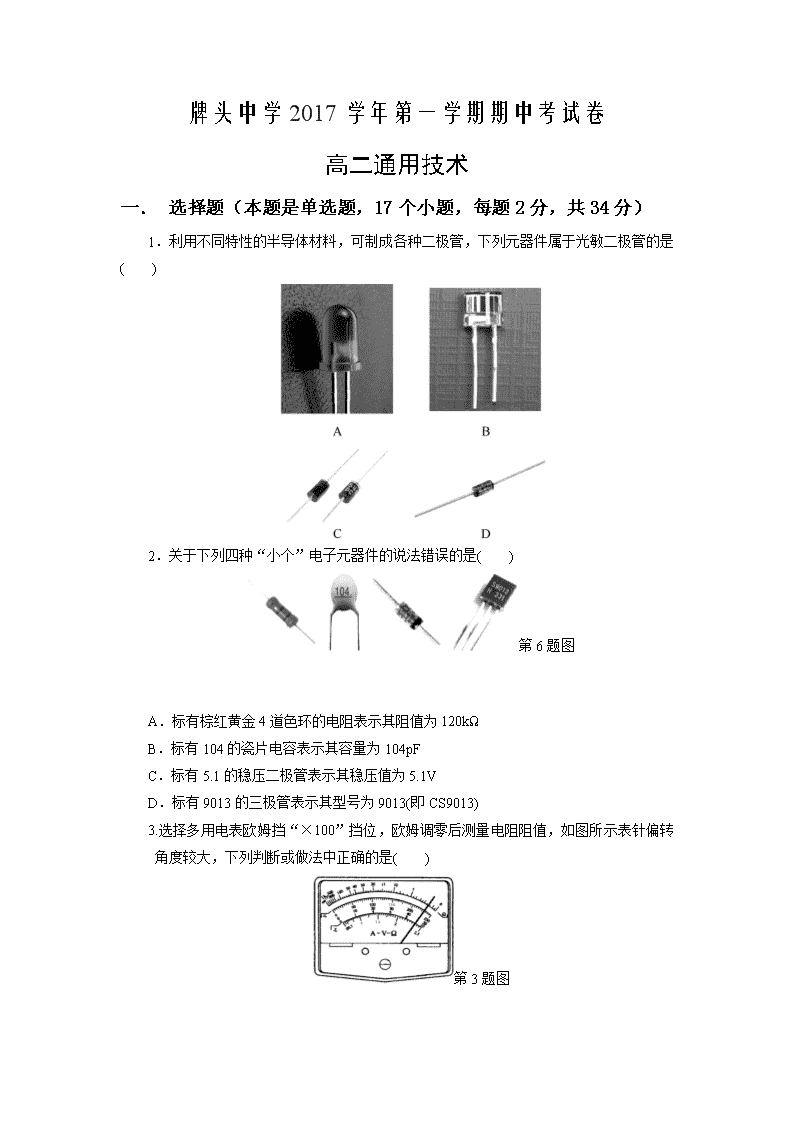

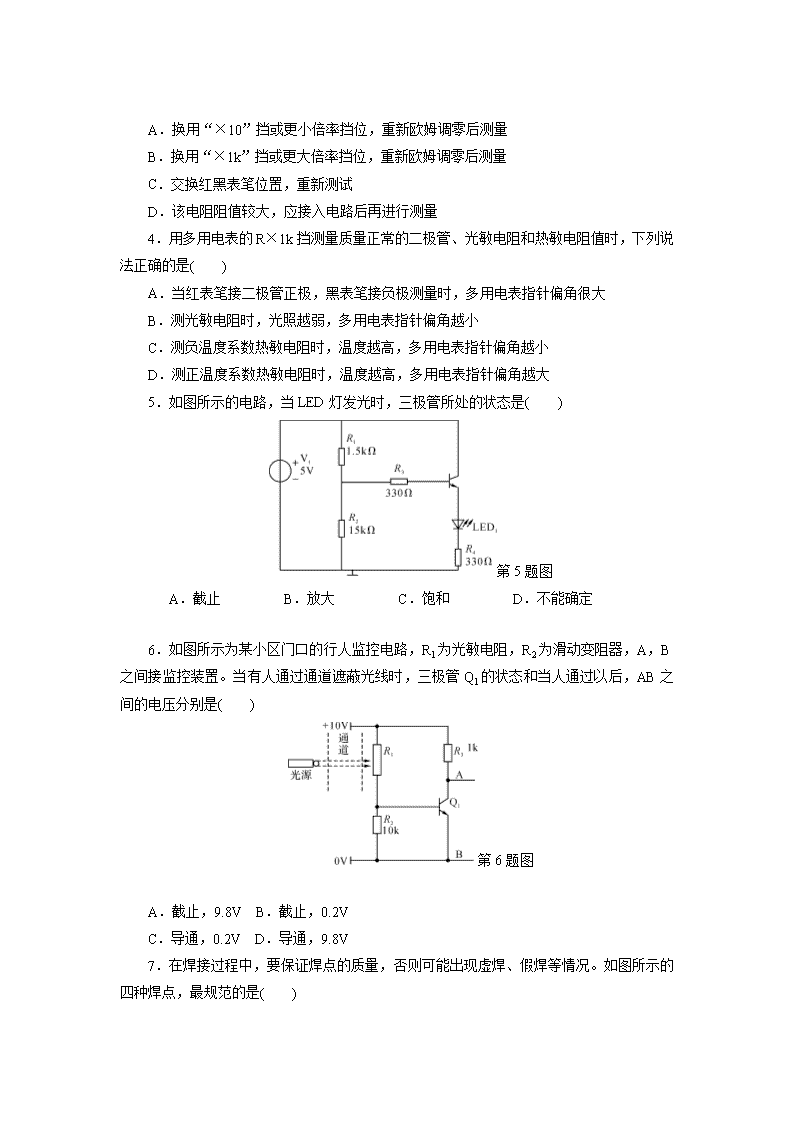

牌头中学2017学年第一学期期中考试卷 高二通用技术 一． 选择题（本题是单选题，17个小题，每题2分，共34分）‎ ‎1．利用不同特性的半导体材料，可制成各种二极管，下列元器件属于光敏二极管的是(　　)‎ ‎ ‎ ‎2．关于下列四种“小个”电子元器件的说法错误的是(　　)‎ 第6题图 A．标有棕红黄金4道色环的电阻表示其阻值为120kΩ B．标有104的瓷片电容表示其容量为104pF C．标有5.1的稳压二极管表示其稳压值为5.1V D．标有9013的三极管表示其型号为9013(即CS9013)‎ ‎3.选择多用电表欧姆挡“×100”挡位，欧姆调零后测量电阻阻值，如图所示表针偏转角度较大，下列判断或做法中正确的是(　　)‎ 第3题图 A．换用“×10”挡或更小倍率挡位，重新欧姆调零后测量 B．换用“×1k”挡或更大倍率挡位，重新欧姆调零后测量 C．交换红黑表笔位置，重新测试 D．该电阻阻值较大，应接入电路后再进行测量 ‎4．用多用电表的R×1k挡测量质量正常的二极管、光敏电阻和热敏电阻值时，下列说法正确的是(　　)‎ A．当红表笔接二极管正极，黑表笔接负极测量时，多用电表指针偏角很大 B．测光敏电阻时，光照越弱，多用电表指针偏角越小 C．测负温度系数热敏电阻时，温度越高，多用电表指针偏角越小 D．测正温度系数热敏电阻时，温度越高，多用电表指针偏角越大 ‎5．如图所示的电路，当LED灯发光时，三极管所处的状态是(　　)‎ 第5题图 A．截止 B．放大 C．饱和 D．不能确定 ‎6．如图所示为某小区门口的行人监控电路，R1为光敏电阻，R2为滑动变阻器，A，B之间接监控装置。当有人通过通道遮蔽光线时，三极管Q1的状态和当人通过以后，AB之间的电压分别是(　　)‎ 第6题图 A．截止，9.8V B．截止，0.2V C．导通，0.2V D．导通，9.8V ‎7．在焊接过程中，要保证焊点的质量，否则可能出现虚焊、假焊等情况。如图所示的四种焊点，最规范的是(　　)‎ 第7题图 ‎8．某种干手器的工作原理是：当湿手靠近干手器的出风口时，电容式位移传感器的电容量发生变化，导致控制电路输出电压变化，使电磁继电器闭合，接通风扇与加热器的电源，吹出热风，当手移开后便又恢复原状。下列关于该干手器的说法，错误的是(　　)‎ A．输入部分是电容式位移传感器 B．控制部分是控制电路 C．输出部分是加热器和风扇 D．被控对象是加热器和风扇 ‎9．如图所示的倒车雷达，当轿车倒车时，尾部在非安全距离内遇到人或障碍物，雷达就会发出警报，并在显示器上显示至障碍物的距离，方便司机判断车尾与后部障碍物间的距离。以下说法错误的是(　　)‎ 第9题图 A．倒车雷达的输入部分是雷达传感器 B．倒车雷达的控制部分是电子电路 C．倒车雷达的输出部分是报警器和显示器 D．倒车雷达是闭环控制系统 ‎10．下面的电路图中有四个输入端，要在电路中连接一只自制的湿敏传感器，在湿敏传感器上滴几滴水，调节可变电阻Rp，使发光二极管D1‎ 发光。下列选项中连接湿敏电阻位置正确的是(　　)‎ 第10题图 A．接在p1和p3两端 B．接在p1和p2两端 C．接在p3和p4两端 D．接在p2和p4两端 ‎11．如图所示的汽车雨刮器在雨下得较大时刮水的频率就较高，而在雨下得较小时刮水频率度就稍低些。这是因为装了雨量感应器。其发射部分中有一个发光二极管，它发出一束锥形光线，这束光穿过前挡风玻璃。当挡风玻璃上没有雨水、处于干燥状态的时候，几乎所有的光都会反射到一个传感器上，当下雨的时候，挡风玻璃上会存有雨水，一部分光线就会发生漫反射、折射等偏离，从而检测到了雨水的存在。这里的传感器最可能是(　　)‎ 第12题图 ‎12．如图所示，电路图中有四个输入端，Rp是可变电阻，D1是发光二极管。设V1工作在开关状态，则下列说法正确的是(　　)‎ A．在P1和P4两端接上湿度传感器，可实现下雨时二极管D1发光 B．在P1和P3两端接上光敏电阻，可实现二极管D1晚上发光白天不发光 C．在P2和P3两端接上干簧管，可实现磁场检测 D．该电路在进行焊接时，开关K必须合上 ‎1．下列不属于数字信号的是(　　)‎ ‎13．与图中所示电路逻辑功能相似的门电路是(　　)‎ 第13题图 A B C D ‎14．以下四个电路中，不论输入信号A、B为何值，输出Y恒为0的电路是(　　)‎ ‎ ‎ A B C D ‎15．如图所示为门窗报警电路，当门和窗全都关上时，报警灯不亮，其中S1、S2是装在门窗上的微动开关，门窗关上时，S1、S2闭合。如果其中的与门集成块损坏了，则可以替换它而保持功能不变的是(　　)‎ 第15题图 ‎ ‎ ‎16．夏天，学校教室温度超过32℃，教室可以开空调。如图所示是一简易温控电路，用于夏天教室空调开启提醒器，当温度达到设定值，红色灯泡发光。分析该控制电路，下列说法错误的是(　　)‎ 第16题图 A．Rt是正温度系数的热敏电阻 B．红灯发光时，V1处于截止状态，V2处于饱和状态 C．达不到设定温度红灯就发光，可以将R1向上调节 D．R1滑动触头接触不良，在温度达到设定值时灯也可能不亮 第17题图 ‎17．如图所示电路，V1、V2工作于开关状态。当输入X＝1、Y＝1时，以下发光二极管状态中正确的是(　　)‎ A．V3不发光、V4不发光 B．V3不发光、V4发光 C．V3发光、V4不发光 D．V3发光、V4发光 二．填空题 （本题共6分）‎ ‎18．如图所示为蓄水池水位自动控制系统。当水位传感器检测到水位低于低水位时，控制柜就会接通水泵电源，水泵开始抽水；当水位到达高水位时，控制柜切断水泵电源，停止加水。‎ 第18题图 请根据示意图和描述，完成以下任务：‎ ‎(1)填写完整该电子控制系统的方框图。‎ ‎(2)如果出现水位到达高水位时，水泵还继续工作抽水的情况，下列情况不可能的是(　　)‎ A．水位传感器损坏 B．水泵损坏 C．水位传感器接入控制柜的探头线脱落 D．控制柜中用于切断水泵的交流接触器损坏，无法切断水泵电源 三．设计应用题 （本题共10分）‎ 牌头中学2017学年第一学期期中考试卷 高二通用技术答题卷 一. 选择题 ‎1.B 2.B 3.A 4.B 5.B 6.B 7.A 8.C 9.D 10.A 11.C 12.C 13.B 14D 15.B 16.B 17A 二.填空题 ‎18.‎ ‎（1） 水位传感器 控制柜 水泵 蓄水池 ‎ ‎（2）B ‎19.‎ ‎(3) ③ ④ ‎ ‎（4） ① ‎ ‎（1）（2）图略
