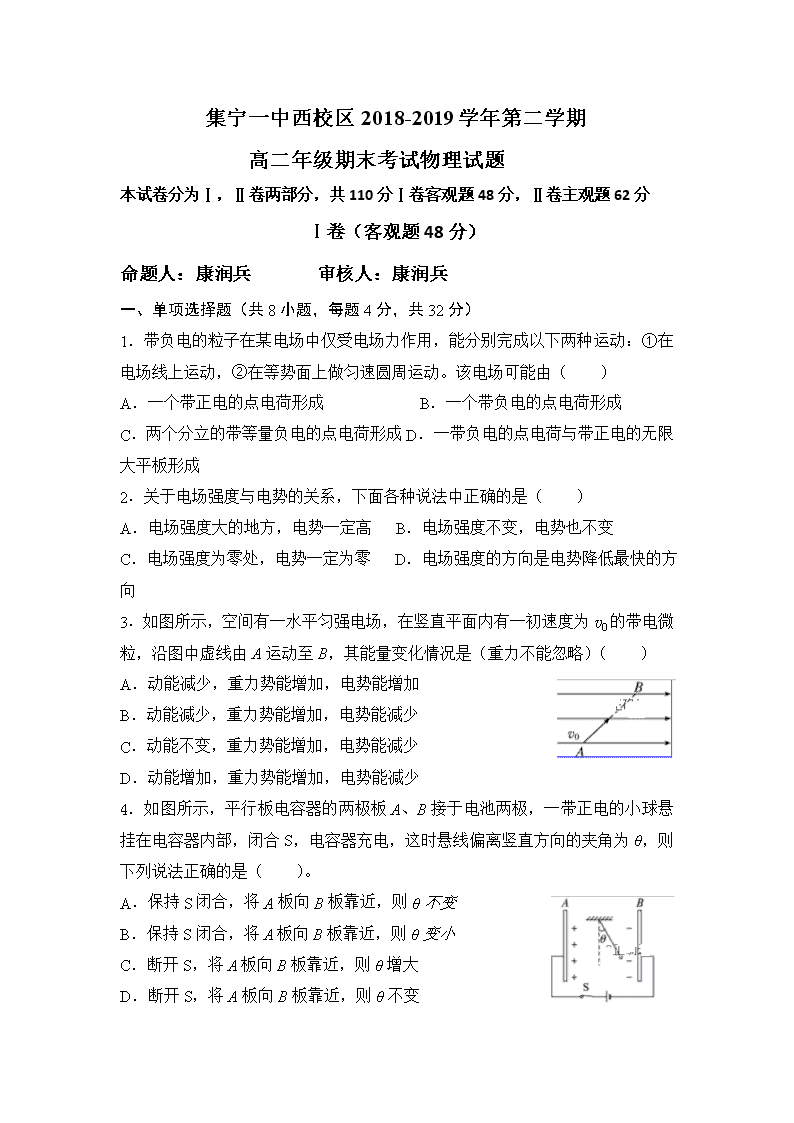

集宁一中西校区2018-2019学年第二学期 高二年级期末考试物理试题 本试卷分为Ⅰ，Ⅱ卷两部分，共110分Ⅰ卷客观题48分，Ⅱ卷主观题62分 Ⅰ卷（客观题48分）‎ 命题人：康润兵 审核人：康润兵 一、 单项选择题（共8小题，每题4分，共32分）‎ ‎1．带负电的粒子在某电场中仅受电场力作用，能分别完成以下两种运动：①在电场线上运动，②在等势面上做匀速圆周运动。该电场可能由（　　）‎ A．一个带正电的点电荷形成 B．一个带负电的点电荷形成 C．两个分立的带等量负电的点电荷形成D．一带负电的点电荷与带正电的无限大平板形成 ‎2．关于电场强度与电势的关系，下面各种说法中正确的是（　　）‎ A．电场强度大的地方，电势一定高 B．电场强度不变，电势也不变 C．电场强度为零处，电势一定为零 D．电场强度的方向是电势降低最快的方向 ‎3．如图所示，空间有一水平匀强电场，在竖直平面内有一初速度为v0的带电微粒，沿图中虚线由A运动至B，其能量变化情况是（重力不能忽略）（　　）‎ A．动能减少，重力势能增加，电势能增加 B．动能减少，重力势能增加，电势能减少 C．动能不变，重力势能增加，电势能减少 D．动能增加，重力势能增加，电势能减少 ‎4．如图所示，平行板电容器的两极板A、B接于电池两极，一带正电的小球悬挂在电容器内部，闭合S，电容器充电，这时悬线偏离竖直方向的夹角为θ，则下列说法正确的是（　　）。‎ A．保持S闭合，将A板向B板靠近，则θ不变 B．保持S闭合，将A板向B板靠近，则θ变小 C．断开S，将A板向B板靠近，则θ增大 D．断开S，将A板向B板靠近，则θ不变 ‎5．一带电粒子垂直于电场方向射入电场，经电场后的偏转角与下列因素的关系是（　）‎ A．偏转电压越高，偏转角越大 B．带电粒子的质量越大，偏转角越大 C．带电粒子的电荷量越少，偏转角越大 D．带电粒子的初速度越大，偏转角越大 ‎6.如图所示，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则(　)‎ A．电压表读数减小 B．电流表读数减小 C．质点P将向上运动 D．R3上消耗的功率逐渐增大 ‎7．如图所示，带电平行金属板A、B板间的电势差为U，A板带正电，B板中央有一小孔。一带正电的微粒，带电荷量为q，质量为m，自孔的正上方距板高h处自由落下，若微粒恰能落至A、B板的正中央C点，则（　　）。‎ A．微粒在下落过程中动能逐渐增加，重力势能逐渐减小 B．微粒下落过程中重力做功为，电场力做功为-qU C．微粒落入电场中，电势能逐渐增大，其增加量大于 D．若微粒从距B板高2h处自由下落，则恰好能到达A板 ‎8.用两个相同的小量程电流表,分别改装成了两个量程不同的大量程电流表A1、A2,若把A1、A2分别采用串联或并联的方式接入电路,如图(a)、(b)所示,则闭合开关后,下列有关电表的示数和电表指针偏转角度的说法正确的是( )‎ A.图(a)中的A1、A2的示数相同 B.图(a)中的A1、A2的指针偏角相同 C.图(b)中的A1、A2的示数和偏角都不同 D.图(b)中的A1、A2的指针偏角相同 二、多项选择题（共4小题，每题4分，共16分。每小题有多个选项正确，全部选对的得4分，选不全的得2分，有选错的得0分）‎ ‎9．半径为R的橡胶圆环均匀带正电，总电荷量为Q，现使圆环绕垂直环所在平面且通过圆心的轴以角速度ω匀速转动，则由环产生的等效电流应有（　　）。‎ A．若ω不变而使电荷量Q变为原来的2倍，则电流也将变为原来的2倍 B．若电荷量Q不变而使ω变为原来的2倍，则电流也将变为原来的2倍 C．若使ω、Q不变，将橡胶环拉伸，使环半径增大，电流将变大 D．若使ω、Q不变，将橡胶环拉伸，使环半径增大，电流将变小 ‎10．如图所示，某区域电场线左右对称分布，M、N为对称线上的两点。下列说法正确的是（　　）。‎ A．M点电势一定高于N点电势 B．M点场强一定大于N点场强 C．正电荷在M点的电势能大于在N点的电势能 D．将电子从M点移到N点，静电力做正功 ‎11. 在如图所示的电路中，闭合开关S，当滑动变阻器的滑片P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示。下列判断正确的是(　)‎ A.不变，不变 B.变大，变大 C.变大，不变 D.不变，不变 ‎12.如图所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的特性图线曲线Ⅲ是一个小灯泡的伏安特性曲线，曲线Ⅲ与直线Ⅰ、Ⅱ相交点的坐标分别为P(5.2,3.5)、Q(6,5)。如果把该小灯泡分别与电源1、电源2单独连接，则下列说法正确的是(　)‎ A．电源1与电源2的内阻之比是3∶2‎ B．电源1与电源2的电动势之比是1∶1‎ C．在这两种连接状态下，小灯泡的电阻之比是1∶2‎ D．在这两种连接状态下，小灯泡消耗的功率之比是7∶10‎ 三、实验题（共3个空，每空6分，共18分）‎ ‎13．某同学利用电压表和电阻箱测定干电池的电动势和内阻，使用的器材还包括定值电阻（R0＝5 Ω）一个、开关两个、导线若干，实验原理图如图（a）。‎ ‎①在图（b）的实物图中，已正确连接了部分电路，请完成余下电路的连接。‎ ‎②请完成下列主要实验步骤：‎ A．检查并调节电压表指针指零；调节电阻箱，示数如图（c）所示，读得电阻值是____；‎ B．将开关S1闭合，开关S2断开，电压表的示数是1.49 V；‎ C．将开关S2________，电压表的示数是1.16 V；断开开关S1。‎ ‎③使用测得的数据，计算出干电池的内阻是________（计算结果保留两位有效数字）。‎ 四、计算题（15题14分，16题15分，17题15分）‎ ‎14.（14分）电路图如图甲所示，图乙中图线是电路中电源的路端电压随电流变化的关系图象，滑动变阻器的最大阻值为15 Ω，定值电阻R0＝3 Ω。‎ ‎（1）当R为何值时，R0消耗的功率最大，最大值为多少？‎ ‎（2）当R为何值时，电源的输出功率最大，最大值为多少？‎ ‎15.（15分）如图所示，直线MN上方有磁感应强度为B的匀强磁场，正负电子先后从同一点O以与MN成300角的同样速度v射入磁场（电子质量为m，电荷为e）．求：它们从磁场中射出时出射点相距多远？射出的时间差是多少？‎ ‎16.（15分）如图，一个质量为m=2.0×10‎-11kg，电荷量q=+1. 0×10‎-5C的带电微粒（重力忽略不计），从静止开始经U1 =100V电压加速后，水平进入两平行金属板间的偏转电场中。金属板长L=‎20cm，两板间距d=10cm。求：‎ ‎⑴微粒进入偏转电场时的速度v是多大？ ‎ ‎⑵若微粒射出电场过程的偏转角为θ=30°，并接着进入一个方向垂直与纸面向里的匀强磁场区，则两金属板间的电压U2是多大？‎ ‎⑶若该匀强磁场的宽度为D=10cm，为使微粒不会由磁场右边射出，该匀强磁场的磁感应强度B至少多大？‎ 高二年级期末考试物理答案及解析 一、单项选择题（本大题共8小题，每小题4分，共32分）‎ ‎1‎ ‎2‎ ‎3‎ ‎4‎ ‎5‎ ‎6‎ ‎7‎ ‎8‎ A D A D A A D B 二、多项选择题（共4小题，每题4分，共16分。每小题有多个选项正确，全部选对的得4分，选不全的得2分，有选错的得0分）‎ ‎9‎ ‎10‎ ‎11‎ ‎12‎ AB AC AC AB 三、实验题(每空2分，共16分 )‎ ‎13. __20___ _____闭合____ ___0.69_______ _‎ ‎14. （1）0　10.9 W　 （2）4.5 Ω　13.3 W 解析：（1）由题干乙图知电源的电动势和内阻为 E＝20 V，r＝7.5 Ω 由题图甲分析知道，当R＝0时，R0消耗的功率最大，‎ 最大为。‎ ‎（2）当r＝R＋R0，即R＝4.5 Ω时，电源的输出功率最大，‎ 最大值 ‎。‎ ‎15.‎ ‎16.‎
