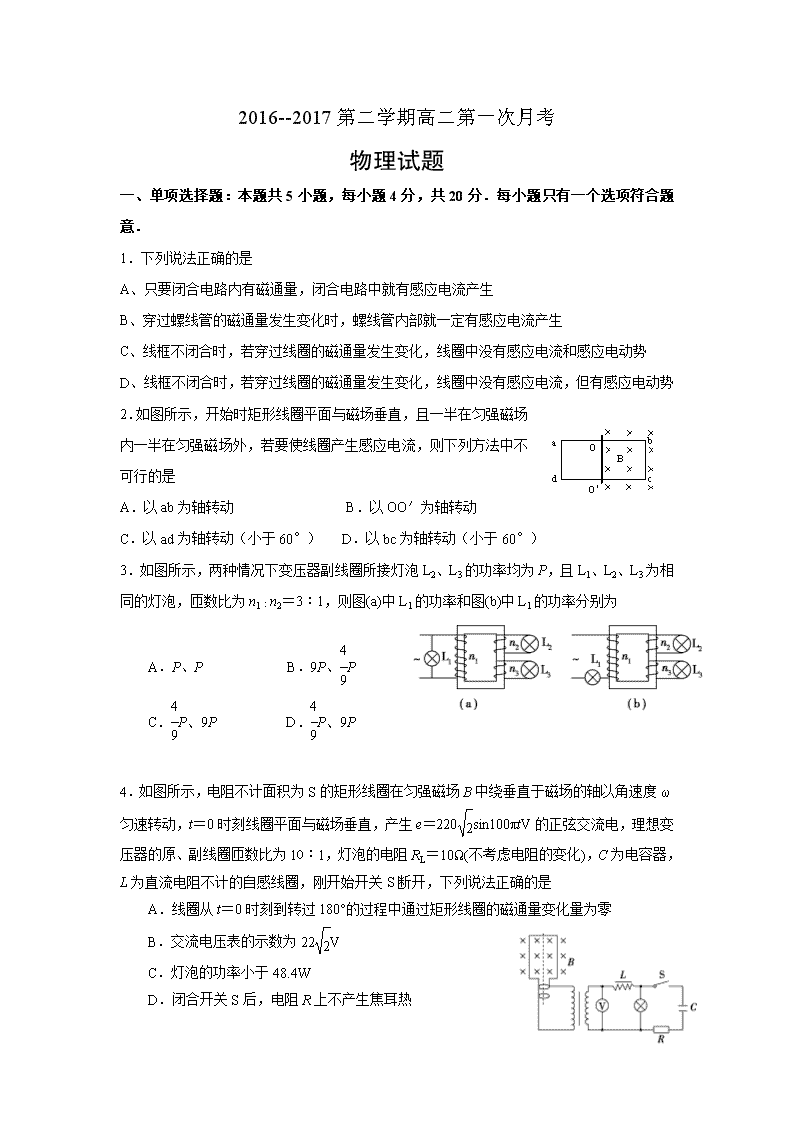

‎2016--2017第二学期高二第一次月考 物理试题 一、单项选择题：本题共5小题，每小题4分，共20分．每小题只有一个选项符合题意．‎ ‎1．下列说法正确的是 A、只要闭合电路内有磁通量，闭合电路中就有感应电流产生 B、穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生 C、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流和感应电动势 D、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流，但有感应电动势 ‎2．如图所示，开始时矩形线圈平面与磁场垂直，且一半在匀强磁场内一半在匀强磁场外，若要使线圈产生感应电流，则下列方法中不可行的是 A．以ab为轴转动 B．以OO′为轴转动 C．以ad为轴转动（小于60°） D．以bc为轴转动（小于60°）‎ ‎3．如图所示，两种情况下变压器副线圈所接灯泡L2、L3的功率均为P，且L1、L2、L3为相同的灯泡，匝数比为n1︰n2＝3︰1，则图(a)中L1的功率和图(b)中L1的功率分别为 ‎ A．P、P　　　　　　B．9P、P C．P、9P D．P、9P ‎ ‎ ‎4．如图所示，电阻不计面积为S的矩形线圈在匀强磁场B中绕垂直于磁场的轴以角速度ω匀速转动，t＝0时刻线圈平面与磁场垂直，产生e＝220sin100πtV的正弦交流电，理想变压器的原、副线圈匝数比为10︰1，灯泡的电阻RL＝10Ω(不考虑电阻的变化)，C为电容器，L为直流电阻不计的自感线圈，刚开始开关S断开，下列说法正确的是 ‎ A．线圈从t＝0时刻到转过180°的过程中通过矩形线圈的磁通量变化量为零 B．交流电压表的示数为22V C．灯泡的功率小于48.4W D．闭合开关S后，电阻R上不产生焦耳热 ‎ 5．‎ 将一段导线绕成图甲所示的闭合电路，并固定在水平面(纸面)内，回路的ab边置于垂直纸面向里的匀强磁场Ⅰ中。回路的圆形区域内有垂直纸面的磁场Ⅱ，以向里为磁场Ⅱ的正方向，其磁感应强度B随时间t变化的图象如图乙所示。用F表示ab边受到的安培力，以水平向右为F的正方向，能正确反映F随时间t变化的图象是 ‎ ‎ ‎ 二、多项选择题：本题共6小题，每小题4分，共24分．每小题有多个选项符合题意．全部选对的得4分，选对但不全的得2分，错选、多选或不答的得0分．‎ ‎6．下列说法正确的是 A．线圈在匀强磁场中转动，通过线圈磁通量最大时，感应电动势最大 B．远距离输电时，采用高压输电主要是为了减少输电线路上的电能损失 C．回旋加速器内加速电压变化的周期应该与粒子的运动周期相同 D．处在磁场中的通电直导线，所受安培力方向、电流方向、磁场方向必定两两垂直 u ‎～‎ S L1‎ L2‎ A ‎7．如图所示，理想变压器原、副线圈匝数比为4︰1，原线圈接入u＝400sin100πt（V）的交流电， S断开时，灯泡L1正常工作，则S闭合后 A．副线圈中交流电的频率仍为50Hz B．灯泡L1两端电压仍为100V C．电流表A的示数将减小 D．变压器的输入功率将增大 A1‎ A2‎ R E S L ‎8．如图所示电路，两个相同的小灯泡A1、A2与电阻R的阻值相同，L为自感系数很大的电感，其直流电阻不计．下列说法正确的是 A．S闭合时，灯A2先亮，稳定后两灯一样亮 B．S闭合时，灯A1后亮，稳定后比A2更亮 C．S由通路断开时，A1会闪亮一下再熄灭 D．S由通路断开时，A2会闪亮一下再熄灭 ‎9．如图所示，A、B中的装置是长方管，C中的长方形密闭容器盛满NaCl溶液，它们的上下面为导体、前后面为绝缘体，D为长方形的金属导体，四者都处在水平向里的匀强磁场中，A管中的等离子体和B管中的污水（含有正负离子）都向右流动，C容器中的NaCl溶液和金属D中都通有方向向右的电流，则四幅图中上表面比下表面电势高的有 v A v B I C D I ‎10.在光滑的水平地面上方，有两个磁感应强度大小均为B，方向相反的水平匀强磁场，如图所示的PQ为两个磁场的边界，磁场范围足够大。一个半径为a、质量为m、电阻为R的金属圆环垂直磁场方向，以速度v从如图位置向右运动，当圆环运动到直径刚好与边界线PQ重合时，圆环的速度为v/2，则下列说法正确的是 ‎ A．此时圆环中的电流为顺时针方向 B．此时圆环的加速度为 C．此时圆环中的电功率为 D．此过程中通过圆环截面的电量为 ‎11.如图所示，边长为L、不可形变的正方形导线框内有半径为r的圆形磁场区域，其磁感应强度B随时间t的变化关系为B＝kt(常量k>0)。回路中滑动变阻器R的最大阻值为R0，滑动片P位于滑动变阻器中央，定值电阻R1＝R0，R2＝。闭合开关S，电压表的示数为U，不考虑虚线MN右侧导体的感应电动势，则 ‎ A．R2两端的电压为 B．电容器的a极板带正电 C．滑动变阻器R的热功率为电阻R2的5倍 D．正方形导线框中的感应电动势为kL2‎ 三、实验题：本题共2小题，共14分．‎ a b G N S S N ‎12．（6分）为判断线圈绕向，可将灵敏电流计G与线圈连接，如图所示．己知线圈由a端开始绕至b端，当电流从电流计G左端流入时，指针向左偏转．‎ 将磁铁S极从线圈上方向下竖直插入线圈时，发现指针向左偏转．‎ ‎（1）在图中线圈上画上几匝线圈，以便能看清线圈绕向；‎ ‎（2）当条形磁铁插入线圈中不动时，指针将指向表盘的 ‎ ▲ ；（选填“左侧”、“右侧”或“中央”）‎ ‎（3）当条形磁铁从图中的虚线位置向右远离线圈时，指针 将指向表盘的 ▲ ．（选填“左侧”、“右侧”或“中央”）‎ ‎13．（8‎ 分）某同学分别用螺旋测微器和多用电表测量一段合金电阻丝的直径和电阻．测电阻丝的直径如图甲所示，读数为 ▲ mm．用多用电表测量电阻时，红表笔应插入 ‎ ▲ 接线孔（选填“+”或“-”），他按照正确的步骤操作后，测量的结果如图乙所示，电阻丝阻值大小为 ▲ Ω，为了使测量结果更准确，该同学应将多用电表的选择开关旋到 ▲ 档（选填“×1”或“×100”）并重新欧姆调零再进行测量．‎ 甲 乙 ‎+‎ ‎-‎ ‎ ‎ ‎0.03‎ ‎-350‎ ‎350‎ t/ s ‎ u/ V ‎0.01‎ ‎0.02‎ ‎0‎ ‎14．（15分）某个小型水电站发电机的输出功率为100kW，发电机输出电压的图象如图所示．通过升压变压器升高电压后向远处输电，输电线总电阻为2Ω，在用户端用降压变压器把电压降为220V．要求在输电线上损失的功率控制为5kW（即用户得到的功率为95 kW）．求：‎ ‎ （1）发电机输出电压的瞬时值表达式；‎ ‎ （2）输电线上通过的电流；‎ ‎ （3）降压变压器原、副线圈的匝数比．‎ ‎15．（16分）如图所示，倾角θ为30°的光滑斜面上，有一垂直于斜面向下的有界匀强磁场区域PQNM，磁场区域宽度L=0.1m．将一匝数n=10匝、质量m=0.02kg、边长L=0.1m、总电阻R=0.4的正方形闭合线圈abcd由静止释放，释放时ab边水平，且到磁场上边界PQ 的距离也为L，当ab边刚进入磁场时，线圈恰好匀速运动．（g=10m/s2）求：‎ N θ Q L L d a b c B P M ‎（1）ab边刚进入磁场时，线圈所受安培力的大小及方向；‎ ‎（2）ab边刚进入磁场时，线圈的速度及磁场磁感应强度B的大小；‎ ‎（3）线圈穿过磁场过程产生的热量．‎ ‎16．（12分）一根阻值12Ω的带绝缘皮金属导线绕成如图甲形状的闭合回路，大正方形边长0.4m，小正方形边长0.2m，共10匝．放在粗糙的水平桌面上，两正方形对角线间存在竖直向下的匀强磁场，磁感应强度随时间变化的规律如图乙所示，整个过程中线框始终未动．求闭合回路 ‎（1）产生的感应电动势； （2）电功率； （3）第1s末受到的摩擦力 高二物理试题参考答案及评分标准 一、单选题：本题共5小题，每小题4分，共20分． ‎ 题 号 ‎1‎ ‎2‎ ‎3‎ ‎4‎ ‎5‎ 答 案 D D B C B 题 号 ‎6‎ ‎7‎ ‎8‎ ‎9‎ ‎10‎ ‎11‎ 答 案 BC AD BD AB ACD AC 二、多项选择题：本题共6小题，每小题4分，共24分．每小题有多个选项符合题意．全部选对的得4分，选对但不全的得2分，错选、多选或不答的得0分．‎ 第10题 N S a b G S N 三、实验题：本题共2小题，共14分．‎ ‎12．（6分）‎ ‎（1）线圈绕向如图所示（2分）‎ ‎（2）中央 （2分）‎ ‎ （3）右侧 （2分）‎ ‎13．（8分）‎ ‎1.780，“+”，20，×1（每空2分）‎ ‎ 四、计算题：本题共3小题，共47分。解答时要写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位。‎ ‎14．（15分）（1）由图知，交变电压周期T=0.02s （1分）‎ 角速度rad/s （2分）‎ 所以电压瞬时值表达式为 (V) （2分）‎ ‎ （2）由可知： （2分）‎ ‎ =50A （2分）‎ ‎（3）设降压变压器原线圈两端电压为u1，副线圈两端电压为u2，则 由P用= u1I可知，V （2分）‎ ‎ 再由可知， （2分）‎ ‎ （2分） ‎ ‎15．（16分）‎ 解：（1）ab边刚进入时，线圈匀速运动，对线圈受力分析，如图所示，可知：‎ θ mg FN F安 F安=mgsinθ=0.1(N) ① （2分）‎ 方向沿斜面向上 （1分）‎ ‎(2)设ab边进入磁场时线圈速度为，磁场磁感应强度为B，‎ 由机械能守恒定律： ② （2分）‎ 可得：v=1m/s （1分）‎ E=nBLv ③ （2分）‎ ‎ ④ （1分）‎ F安=nBIL ⑤ （2分）‎ 由①②③④⑤联立代入数据得：B=0.2T （2分）‎ ‎（3）分析可知线圈穿过磁场过程中一直匀速运动，由能量守恒得：‎ Q=mg·2Lsinθ=0.02J ⑥ （3分）(其它答案参考给分)‎ ‎ ‎
