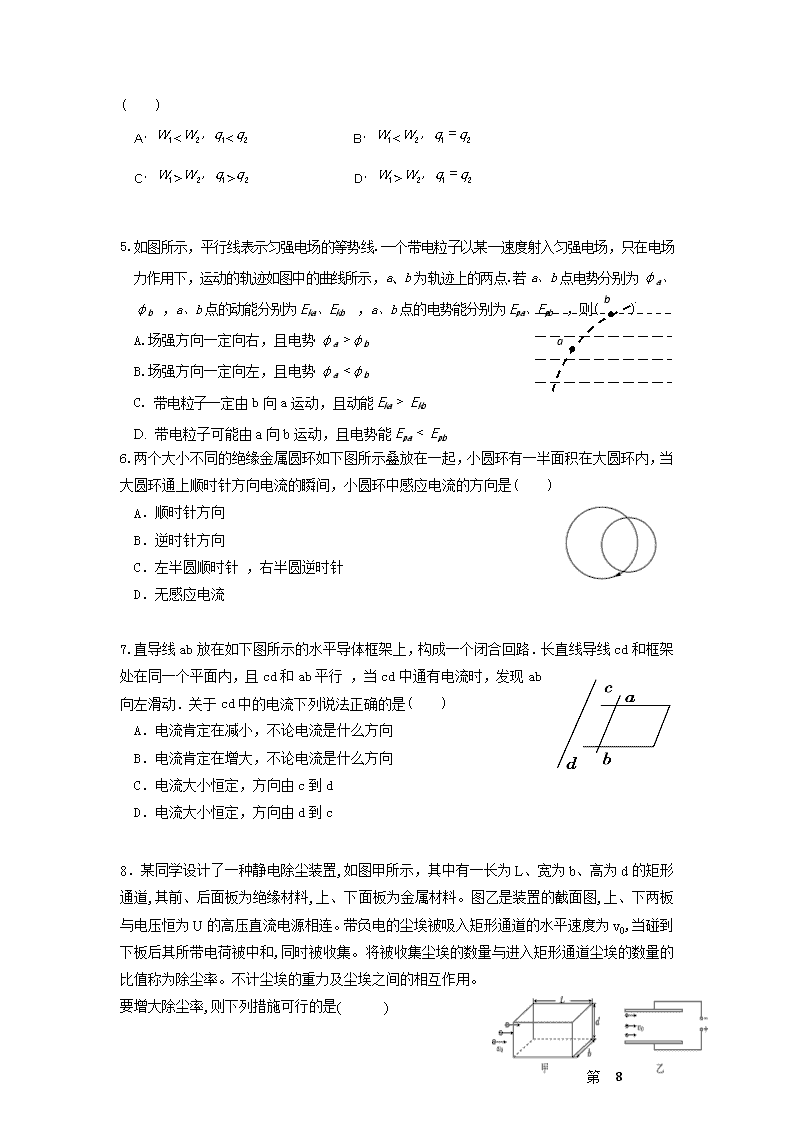

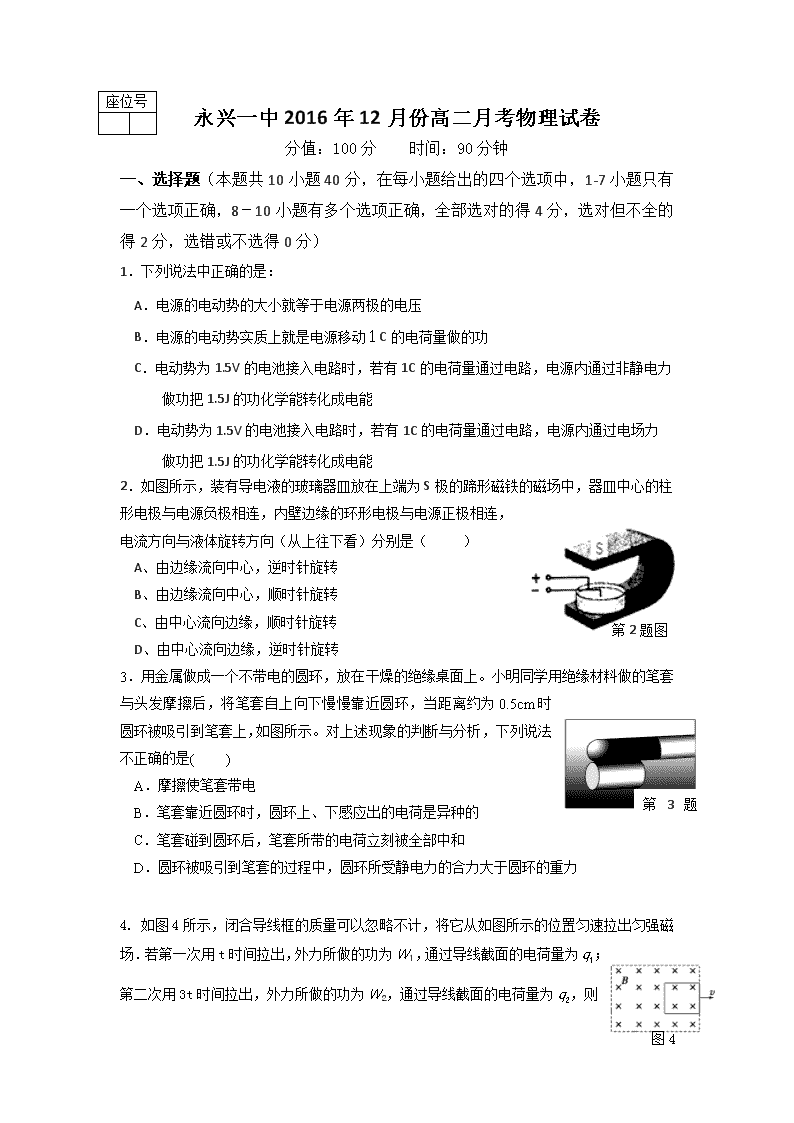

座位号 永兴一中2016年12月份高二月考物理试卷 分值：100分 时间：90分钟 一、选择题（本题共10小题40分，在每小题给出的四个选项中，1-7小题只有一个选项正确，8－10小题有多个选项正确，全部选对的得4分，选对但不全的得2分，选错或不选得0分）‎ ‎1．下列说法中正确的是：‎ A．电源的电动势的大小就等于电源两极的电压 B．电源的电动势实质上就是电源移动１C的电荷量做的功 C．电动势为1.5V的电池接入电路时，若有1C的电荷量通过电路，电源内通过非静电力 做功把1.5J的功化学能转化成电能 D．电动势为1.5V的电池接入电路时，若有1C的电荷量通过电路，电源内通过电场力 做功把1.5J的功化学能转化成电能 第2题图 ‎2．如图所示，装有导电液的玻璃器皿放在上端为S极的蹄形磁铁的磁场中，器皿中心的柱形电极与电源负极相连，内壁边缘的环形电极与电源正极相连，电流方向与液体旋转方向（从上往下看）分别是（ ）‎ A、由边缘流向中心，逆时针旋转 B、由边缘流向中心，顺时针旋转 C、由中心流向边缘，顺时针旋转 D、由中心流向边缘，逆时针旋转 第3题图 ‎3．用金属做成一个不带电的圆环，放在干燥的绝缘桌面上。小明同学用绝缘材料做的笔套与头发摩擦后，将笔套自上向下慢慢靠近圆环，当距离约为0.5cm时圆环被吸引到笔套上，如图所示。对上述现象的判断与分析，下列说法不正确的是(　 　)‎ A．摩擦使笔套带电 B．笔套靠近圆环时，圆环上、下感应出的电荷是异种的 C．笔套碰到圆环后，笔套所带的电荷立刻被全部中和 D．圆环被吸引到笔套的过程中，圆环所受静电力的合力大于圆环的重力 图4‎ ‎4. 如图4所示，闭合导线框的质量可以忽略不计，将它从如图所示的位置匀速拉出匀强磁场．若第一次用t时间拉出，外力所做的功为W1，通过导线截面的电荷量为q1；第二次用3t时间拉出，外力所做的功为W2，通过导线截面的电荷量为q2‎ ‎，则(　　)‎ A．W1W2，q1>q2 D．W1>W2，q1＝q2 ‎ ‎ ‎ a b ‎5.如图所示，平行线表示匀强电场的等势线.一个带电粒子以某一速度射入匀强电场，只在电场力作用下，运动的轨迹如图中的曲线所示，a、b为轨迹上的两点.若a、b点电势分别为φa、φb　，a、b点的动能分别为Eka、Ekb　，a、b点的电势能分别为Epa、Epb　，则( )‎ A.场强方向一定向右，且电势φa >φb ‎ B.场强方向一定向左，且电势φa <φb ‎ C. 带电粒子一定由b向a运动，且动能Eka > Ekb ‎ D. 带电粒子可能由a向b运动，且电势能Epa < Epb　‎ ‎6.两个大小不同的绝缘金属圆环如下图所示叠放在一起，小圆环有一半面积在大圆环内，当大圆环通上顺时针方向电流的瞬间，小圆环中感应电流的方向是(　　)‎ A．顺时针方向 B．逆时针方向 C．左半圆顺时针 ，右半圆逆时针 D．无感应电流 ‎7.直导线ab放在如下图所示的水平导体框架上，构成一个闭合回路．长直线导线cd和框架处在同一个平面内，且cd和ab平行 ，当cd中通有电流时，发现ab向左滑动．关于cd中的电流下列说法正确的是(　　)‎ A．电流肯定在减小，不论电流是什么方向 B．电流肯定在增大，不论电流是什么方向 C．电流大小恒定，方向由c到d D．电流大小恒定，方向由d到c 第8题 ‎8．某同学设计了一种静电除尘装置,如图甲所示，其中有一长为L、宽为b、高为d的矩形通道,其前、后面板为绝缘材料,上、下面板为金属材料。图乙是装置的截面图,上、下两板与电压恒为U的高压直流电源相连。带负电的尘埃被吸入矩形通道的水平速度为v0,当碰到下板后其所带电荷被中和,同时被收集。将被收集尘埃的数量与进入矩形通道尘埃的数量的比值称为除尘率。不计尘埃的重力及尘埃之间的相互作用。要增大除尘率,则下列措施可行的是(　 　)‎ A、只减小长度L B、只增大电压U ‎ C、只减小高度d D、只增大尘埃被吸入水平速度v0‎ 第8题 ‎9．1922年英国物理学家阿斯顿因质谱仪的发明、同位素和质谱的研究荣获了诺贝尔化学奖．若一束带电粒子由左端射入质谱仪后的运动轨迹如图所示，则下列相关说法中正确的是(　　)。‎ A、速度选择器的P1极板带正电 B、该束带电粒子带负电 C、在B2磁场中运动半径越大的粒子，速度越大 D、在B2磁场中运动半径越大的粒子，荷质比越小 v 第10题图 ‎10.如图所示，有小孔的小球质量为m电荷为+q，以初速度v向右滑入足够长的水平绝缘杆，水平匀强磁场方向垂直于纸面向里，球与杆间的动摩擦因数为μ。则小球在杆上滑行的全过程动能的减少量可能是( )‎ A、0 B、 ‎ C、 D、‎ 二、填空题(共14分)‎ 第11题图 ‎11.（4分）下图为一正在测量中的多用电表盘。如果是用×10Ω档测量电阻，则读数 为 ① Ω，如果是用直流10mA档测量电流，则读数为 ② mA。如果要用此多用表测量一个约2.0×104Ω的电阻，为了使测量比较精确，应选的欧姆档是 ③ （选填“×10”、“ ×100”或“×1K”）。换挡结束后，实验操作上首先要进行的步骤是 　　　④ 　　　。‎ ‎12．在“测定一节干电池电动势和内阻”的实验中：‎ ‎（1）（4分）第一组同学利用如图中的图甲所示的电路图进行实验测量，现备有以下器材：‎ A、干电池1节；B、滑动变阻器(0～20Ω)；C、滑动变阻器(0～1kΩ)；D、电压表(0～3V)；E、电流表(0～0.6A)；F、电流表(0～3A)；G、开关、导线若干．‎ 其中滑动变阻器应选 ① ，电流表应选 ② 。(只填器材前的序号)；根据实验数据画出如图乙所示的U－I图线，则被测电池的电动势E＝ ③ V，内电阻r＝ ④ Ω。‎ ‎（2）（4分）第二组同学也利用图甲所示的电路图进行实验测量另一节干电池，初始时滑片P在最左端，但由于滑动变阻器某处发生断路，合上电键后发现滑片P向右滑过一段距离x后电流表才有读数，于是该组同学分别作出了电压表读数U与x、电流表读数I与x的关系图，如图丙所示，则根据图象可知，电池的电动势为 V，内阻 为 Ω。‎ ‎（3）（2分）由于电压表的分流作用，使测出的E测与真实值E真比较：E测 E真， (填“＞”、“＜”或“＝”)‎ 三．计算题（10+12+12+12=46分）‎ ‎13．（10分）把一个电荷量为q=5×10﹣6C的正电荷从距电场无穷远处移到电场中M点，电荷克服电场力做功WM=6.0×10﹣3J，如果把该点电荷从M移到电场中N点，电场力做功WMN=3.6×10﹣3J。取无穷远处为零电势点，求：‎ ‎（1）M点的电势是多少？‎ ‎（2）把该点电荷从N点移到无穷远处电势能增加（或减少）多少？‎ ‎14．（12分）竖直平面内有一金属环，半径为a，总电阻为R，磁感应强度为B的匀强磁场垂直穿过环平面，与环的最高点A铰链连接的长度为2a，电阻为的导体棒AB由水平位置紧贴环面摆下(如图所示)．当摆到竖直位置时，B点的线速度为v　，求这时 ‎（１）产生的感应电动势 ‎（２）AB两端的电压大小 图15‎ ‎15．（12分）如图13所示，匀强磁场竖直向上穿过水平放置的金属框架，框架宽为L，右端接有电阻R，磁感应强度为B，一根质量为m、电阻不计的金属棒以v0的初速度沿框架向左运动，棒与框架的动摩擦因数为μ，测得棒在整个运动过程中，通过任一截面的电量为q，求：‎ ‎(1)棒能运动的距离；‎ ‎(2)R上产生的热量．‎ ‎16.（12分）某科研小组设计了一个粒子探测装置。如图甲所示,一个截面半径为R的圆筒(筒长大于2R)水平固定放置,筒内分布着垂直于轴线的水平方向匀强磁场,磁感应强度大小为B。图乙为圆筒的入射截面,图丙为竖直方向过筒轴的切面。质量为m,电荷量为q 的正离子以不同的初速度垂直于入射截面射入筒内。圆筒内壁布满探测器,可记录粒子到达筒壁的位置。筒壁上的P 点和Q 点与入射面的距离分别为R 和2R。(离子碰到探测器即被吸收,忽略离子间的相互作用)‎ ‎(1)离子从O 点垂直射入,偏转后到达P 点,求该入射离子的速度v0；‎ ‎(2)离子从OC 间的线上垂直射入,求位于Q 点处的探测器接收到的离子的入射速度范围；‎ ‎(3)若离子以第(2)问求得范围内的速度垂直入射，从入射截面的特定区域入射的离子偏转后仍能到达距入射面为2R 的筒壁位置，求能到达距离入射面为2R 的圆弧长度。‎ 永兴一中2016年12月份高二月考物理答案 一、选择题（本题共10小题40分，在每小题给出的四个选项中，1-7小题只有一个选项正确，8－10小题有多个选项正确，全部选对的得4分，选对但不全的得2分，选错或不选得0分。）‎ 题号 ‎1‎ ‎2‎ ‎3‎ ‎4‎ ‎5‎ ‎6‎ ‎7‎ ‎8‎ ‎9‎ ‎10‎ 答案 C A C D D B A BC AD ABD 二、填空题(共14分)‎ ‎11. (4分) 220 、 4.0 、 ×1K 、 欧姆调零 ‎ ‎12．（1）(4分) B 、 E 、 1.45 、 0.9 ‎ ‎ ‎ ‎（2）(4分) 1.50 、 1.0 ‎ ‎（3）(2分) < ‎ 三．计算题（10+12+12+12=46分）‎ ‎13．（1）把一个正点电荷从距无穷远处移到电场中的M点，电荷克服静电力做功WM=6.0×10﹣3J，那么把该点电荷从电场中M点移到距无穷远处，静电力做功W1=6.0×10﹣3J所以：‎ ΦM= = =1.2×103V……………………………………（4分）‎ ‎（2）把该点电荷从N点移到无穷远处静电力做功：‎ W2=WNM +W1= -WMN +W1=2.4×10﹣3J……………………………（4分）‎ ‎△Ep=- W2=-2.4×10﹣3J 即电荷从N点移到无穷远处电势能减少2.4×10﹣3J………………（2分）‎ ‎14．（１）为当导体棒摆到竖直位置时，产生的感应电动势 E＝BlV中＝B·2a·v＝Bav …………………………（6分）‎ ‎（２）此时回路总电阻R总＝＋＝，‎ 这AB两端的电压大小U＝·＝ …………………………（6分）‎ ‎15．(1)设在整个过程中，棒运动的距离为x，磁通量的变化量ΔΦ＝BLx，‎ 通过棒的任一截面的电量q＝IΔt＝，解得x＝.　………（6分）‎ ‎(2)根据能的转化和守恒定律，金属棒的动能的一部分克服摩擦力做功，另一部分转化为电能，电能又转化为热能Q，即 有mv＝μmgx＋Q，解得Q＝mv－μmgx＝mv－ ……（6分）‎ ‎16． (1)离子运动的半径为R ‎ …………… （2分）‎ 得：…………… （2分）‎ ‎ (2)粒子以v1 从C 点入射时,刚能到达Q 点,则偏转半径为R1=2R ‎…………………………（2分）‎ 粒子以v2速度从O 点入射时,刚能到达Q，设半径为R2,根据题意得 得：………………………………（1分）‎ E FE R ‎………………………（1分）‎ 速度范围为：‎ ‎ (3)以射入的粒子中以射入的粒子在偏离竖直线CO 入射时,入射点与正下方筒壁的距离仍然为R。所到达距入射面为2R 的筒壁位置对应的圆弧长度最长，为图中EF阴影部分……………………（2分）‎ 由几何关系得：能到达距离入射面为2R 的圆弧长度为： ……（2分）‎
