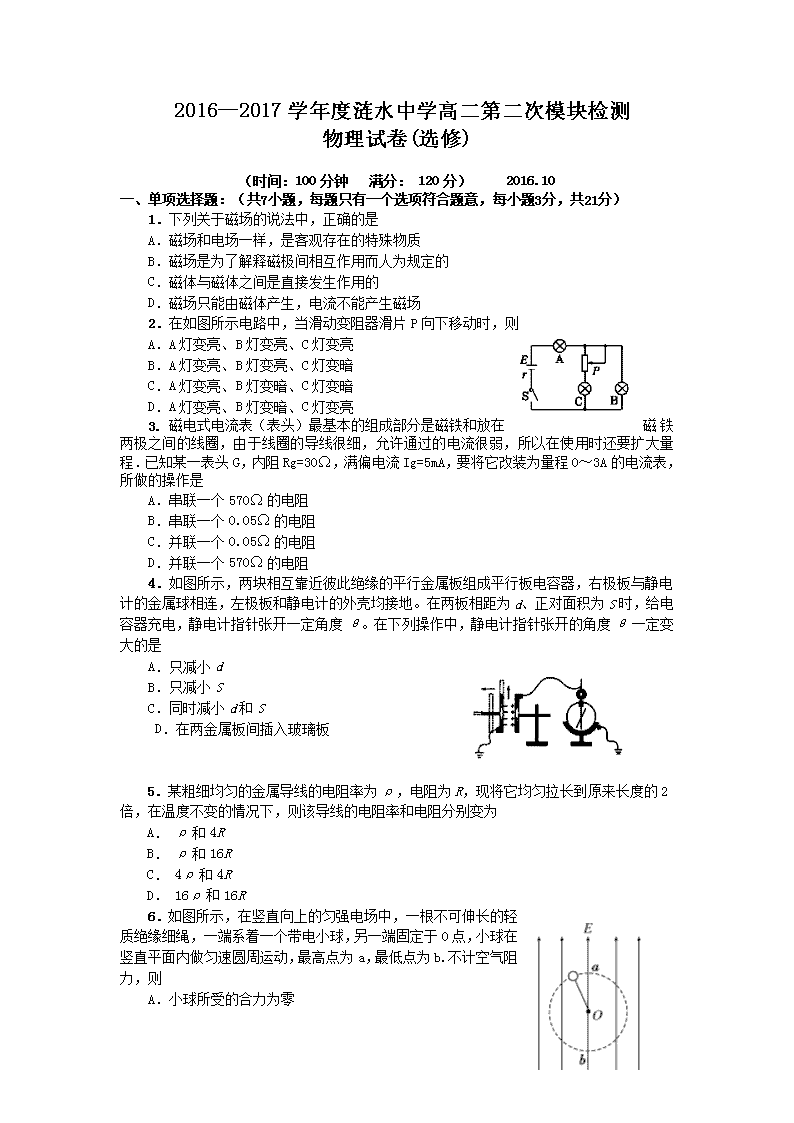

‎ 2016—2017学年度涟水中学高二第二次模块检测 物理试卷(选修)‎ ‎（时间：100分钟 满分： 120分） 2016.10‎ 一、单项选择题：（共7小题，每题只有一个选项符合题意，每小题3分，共21分）‎ ‎1．下列关于磁场的说法中，正确的是 A．磁场和电场一样，是客观存在的特殊物质 B．磁场是为了解释磁极间相互作用而人为规定的 C．磁体与磁体之间是直接发生作用的 D．磁场只能由磁体产生，电流不能产生磁场 ‎2．在如图所示电路中，当滑动变阻器滑片P向下移动时，则 A．A灯变亮、B灯变亮、C灯变亮 B．A灯变亮、B灯变亮、C灯变暗 C．A灯变亮、B灯变暗、C灯变暗 D．A灯变亮、B灯变暗、C灯变亮 ‎3. 磁电式电流表（表头）最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头G，内阻Rg=30Ω，满偏电流Ig=5mA，要将它改装为量程0～‎3A的电流表，所做的操作是 A．串联一个570Ω的电阻 ‎ B．串联一个0.05Ω的电阻 C．并联一个0.05Ω的电阻 ‎ D．并联一个570Ω的电阻 ‎4．如图所示，两块相互靠近彼此绝缘的平行金属板组成平行板电容器，右极板与静电计的金属球相连，左极板和静电计的外壳均接地。在两板相距为d、正对面积为S时，给电容器充电，静电计指针张开一定角度θ。在下列操作中，静电计指针张开的角度θ一定变大的是 A．只减小d ‎ B．只减小S C．同时减小d和S ‎ ‎ D．在两金属板间插入玻璃板 ‎5．某粗细均匀的金属导线的电阻率为ρ，电阻为R，现将它均匀拉长到原来长度的2倍，在温度不变的情况下，则该导线的电阻率和电阻分别变为 A． ρ和4R ‎ B． ρ和16R C． 4ρ和4R ‎ D． 16ρ和16R ‎6．如图所示，在竖直向上的匀强电场中，一根不可伸长的轻质绝缘细绳，一端系着一个带电小球，另一端固定于O点，小球在竖直平面内做匀速圆周运动，最高点为a，最低点为b.不计空气阻力，则 A．小球所受的合力为零 B．小球在从a点运动到b点的过程中，重力势能增加 C．小球所受的电场力跟其重力是一对平衡力 D．小球在运动过程中机械能守恒 ‎7．如图所示，质子(H)和α粒子(He)，以相同的初动能垂直射入偏转电场(粒子不计重力)，则这两个粒子射出电场时的侧位移y之比为 A．1∶1　　 ‎ B．1∶2‎ C．2∶1 ‎ D．1∶4‎ 二、多项选择题：（共5小题，每小题有至少两个以上的正确答案，选错的不得分，漏选的得3分，全对的得5分，共25分）‎ ‎8. 某同学在研究三种导电元件的伏安特性时，他根据实验中所测得的数据，分别绘制了I-U图线，如图甲、乙、丙所示，下列说法正确的是( )‎ A．图甲的元件可以作为标准电阻使用 B．图乙的电阻随电压升高而增大 C．图丙的电阻随电压升高而增大 D．图丙的元件两端每增加1 V电压而引起的电流变化量是增大的 ‎9. 电学实验中测量电阻Rx的阻值时，电流表有两种接法，如图甲、乙所示；滑动变阻器R0控制电路，调节待测电阻Rx的电压、电流时也有两种接法，如图丙、丁所示。关于电路图说法正确的是 ‎ ‎ 甲图 乙图 丙图 丁图 A．甲图中误差由电流表分压引起，为了减小误差，应使RA ≪ Rx ‎ B．乙图中误差由电流表分压引起，为了减小误差，应使Rx≪RV C．丙图中滑动变阻器R0属分压接法，丁图中滑动变阻器R0属限流接法 ‎ D．若R0 ≪Rx，且要求Rx的电压有较大的调节范围,则选用丁图较好 ‎10. 如图所示，用甲、乙、丙三个电动势E相同而内电阻r不同的电源，分别给定值电阻R供电。已知甲、乙、丙三个电源内阻的大小关系为r甲 > r乙=R > r丙，则将R先后接在这三个电源上时的情况相比，下列说法中正确的是 A．接在甲电源上时，通过R的电流最大 B．接在丙电源上时，通过R的电流最大 C．三个电源中，甲电源的输出功率最大 D．三个电源中，丙电源的输出功率最大 ‎11. 如图所示，在滑动变阻器的滑片向右滑动的过程中，理想电压表、电流表的示数将发生变化，电压表V1、V2示数变化量的绝对值分别为△U1、△U2，已知电阻R大于电源内阻r，则 A．电压表V2的示数增大、电流表A的示数减小 ‎ B．电压表V1的示数减小、电流表A的示数增大 C．△U1大于△U2 ‎ D．△U1小于△U2‎ ‎12. 如图所示，足够长的两平行金属板正对着竖直放置，它们通过导线与电源E、定值电阻R、开关S相连．闭合开关后，一个带电的液滴从两板上端的中点处无初速度释放，最终液滴落在某一金属板上．下列说法中正确的是 A．液滴在两板间运动的轨迹是一条抛物线 B．两板间电压越大，液滴在板间运动的加速度越大 C．两板间电压越大，液滴在板间运动的时间越短 D．定值电阻的阻值越大，液滴在板间运动的时间越长 三、简答题：把答题填在答题卡相应的横线上（共2小题，每空2分，共20分）‎ ‎13. （1）用游标为20分度的卡尺测定某圆筒的内径时，卡尺上的示数如图甲所示，可读出圆筒的内径为 ▲ mm；图乙中给出的是用螺旋测微器测量一金属薄板厚度时的示数，此读数应为 ▲ mm。‎ 图甲 图乙 ‎（2）在“多用电表测电阻、电流和电压”的实验中，首先进行机械调零后，用多用电表的欧姆“×1k”挡测按正确的操作步骤测某电阻Rx的阻值，如图丙所示，Rx上电流方向应该是 ▲ (选填“从左向右”或“从右向向左”)，结果发现指针偏角偏大，换用欧姆“×100”挡，则换档后必须进行 ▲ ；再次测量该电阻的阻值，表盘的示数如图丁所示，其阻值约为 ▲ Ω。‎ ‎14.如图甲电路，某学生用电流表和电压表测一节旧干电池的电动势和内阻时，所用滑动变阻器的阻值范围为0~20Ω，连接电路的实物图如图乙所示。‎ ‎（1）该学生接线中错误的和不规范的做法是 ▲ ‎ A．滑动变阻器不起变阻作用 B．电流表接线有错 C．电压表量程选用不当 D．电压表接线不妥 ‎（2）该同学实验完毕，将测量的数据反映在U—I图上（如图丙所示），根据这一图线，可求出电池的电动势E= ▲ V，内电阻r= ▲ Ω(结果保留2位有效数字)。 ‎ ‎（3）此电路测电动势与内阻的测量值与真实值的关系是：E测　▲　E真、r测　▲　r真（选填“＜”、“＞”或“=”）‎ 图甲 图乙 图丙 三、计算或论述题：解答时请写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位（共4小题，其中15小题13分，16小题13分，17小题14分，18小题14分，共54分）‎ ‎15. 如图甲所示，电源电动势E=9V，内阻r不计，电阻R1=4.0Ω，R2=5.0Ω，R3=6.0Ω，电容C=4.0μF．‎ ‎(1)求电键接到a时，电阻R1的电压U1=？‎ ‎(2) 求电键接到a时，电容器的带电量是多少？上极板带何种电荷？‎ ‎(3)求电键从与a接触到与b接触时，通过R3的电荷量是多少？ ‎ ‎16. 电源电动势E=24V，内阻r=0.5Ω，R0=1.5Ω，标有“18V，9W”的灯泡恰好正常发光；小型直流电动机M恰能正常工作，其线圈电阻R=0.4Ω。‎ ‎(1) 求灯泡正常发光时的电阻及通过灯泡上的电流强度 ‎(2) 求通过电源上的电流和电源的输出效率 ‎(3) 求电动机的机械功率是多大？‎ ‎17．如图所示电路中,电阻R1=3Ω,R3=6Ω。调节电阻箱R2的阻值，使其接入电路的阻为R2=3Ω，S扳至1时,电流表的示数为‎1.0A,S扳至2时,电流表示数为‎1.5A, 电流表内阻不计。‎ ‎(1)求S扳至2时,外电路的总电阻 ‎(2)求电源的电动势和内阻 ‎(3) 将S扳至1，调节电阻箱R2的阻值，当R2为多大时，电阻箱R2的上功率最大？‎ ‎18. 两平行金属板A、B水平放置，上极板电势高于下极板，两板间距d=‎4cm，板长L=‎20cm，一个质量为m=5×10‎-6kg、电量为q=2×10‎-9C的带电微粒，以v0=‎2m/s的水平初速度从两板间正中央射入，两板间所加电压为UAB时，微粒恰好不发生偏转，如图所示，取g=‎10m/s2。‎ ‎(1)试确定微粒的电性，求两板间所加电压UAB ‎(2)增大两板间所加电压UAB，求微粒恰好从上板边缘飞出过程中的加速度大小 ‎(3)改变两板间所加电压UAB，要使微粒不打到金属板上，求两板间的电压AB的取值范围？‎ ‎2016—2017学年度第一学期模块考试 高二物理选修试卷答案及评分标准 ‎1-5. A、D、C、B、A、6-10.C、B、ABD、AD 、BD、11-12 .AC、BC ‎13. (1)23.85、1.150(2)从左向右、欧姆调零、220‎ ‎14.（1）AD（2）1.5、2.8（3）<、<‎ ‎15. (1)电键接到a时，I=E/R1＋R2） （2分）‎ 电阻R1的电压U1= I R1 得U1=4V （2分）‎ ‎(2) 电键接到a时，电容器跟R3串联后(R3相当于导线)、与R1并联。‎ Uc=U1==4V （1分）‎ 电容器电量为：Q1=CUC （2分）‎ 得Q1=4×10﹣6×‎4C=1.6×10﹣‎5C， （1分）‎ 由于上极板电势高，则上极板带正电荷． （1分）‎ ‎（3）当开关接b时，电容器的电压为：U2=I•R2=1×5V=5V （1分）‎ 此时电容器电量为：Q2=CU2=4×10﹣6×‎5C=2.0×10﹣‎5C （2分）‎ 且上极板带负电，下极板带正电．‎ 通过R3的电荷量为△Q= Q1 +Q2=3.6×10﹣‎5C （1分）‎ ‎16. (1) PL=U L 2/RL 得 RL=36Ω （2分）‎ IL=U L /RL得 IL=‎0.5A （2分）‎ ‎(2)通过电源上电流I=（E-UL）/(r+R0) （2分）‎ ‎ 得I= ‎3A （1分） ‎ 电源的输出效率P出=EI-I2r （1分）‎ ‎ 得P出=67.5W （1分）‎ ‎(3) 电动机两端电压UM=18V （1分）‎ 电动机的电流IM＝I- IL＝‎2.5A （1分）‎ 电动机的机械功率P出= IMUM-IM2RM （1分）‎ 得P出=42.5W （1分）‎ ‎ 17. (1)R外2=（R1＋R2）R3/(（R1＋R2+R3） （3分）‎ 得 R外2=3Ω （2分）‎ ‎(2)S扳至1时R外1=R1R3/(R3+ R1) + R2 得R外1=5Ω （1分）‎ E=I1（R外1+r） （1分）‎ 开关扳至2时E=I2（R外2+r） （1分）‎ 解得E=6V r=1 Ω （2分）‎ ‎(3) S扳至1时, R1、R3并联，阻值为R并=R1R3/(R3+ R1)= 2Ω 电路中电流为I=E/(R并+r+ R2)‎ R2 的功率为P =I2 R2，即 （2分）‎ 由数学知识可求，当R2 = R并+r，即R2=3Ω时P有最大值：‎ Pmax=E2/4 (R并+r ) ,得Pmax=3W （2分）‎ ‎18. (1) 微粒恰好不偏转作匀速直线运动，带负电 （1分）‎ 平衡知识：mg=qUAB/d （2分）‎ 得UAB=1000V （2分）‎ ‎(2) 微粒水平方向作匀速直线运动L=v0t （2分） ‎ 竖直方向向上作匀加速直线运动d/2 = at2/2 （2分）‎ 解得a=‎4m/s2 （1分）‎ ‎ (3)粒子恰能穿过电场偏转的最大加速度a=‎4m/s2 （1分）‎ 当粒子恰好打在下极板边缘时，两板间的电压为U1‎ 则 mg- qU1/d =ma 解得　U1=600Ｖ（1分）‎ 当粒子恰好打在上极板边缘，两极板间的电压为U2‎ 则 qU2/d - mg =ma 解得U2=1400Ｖ（1分）‎ 所以微粒不能打到金属板上的电压范围为600V
