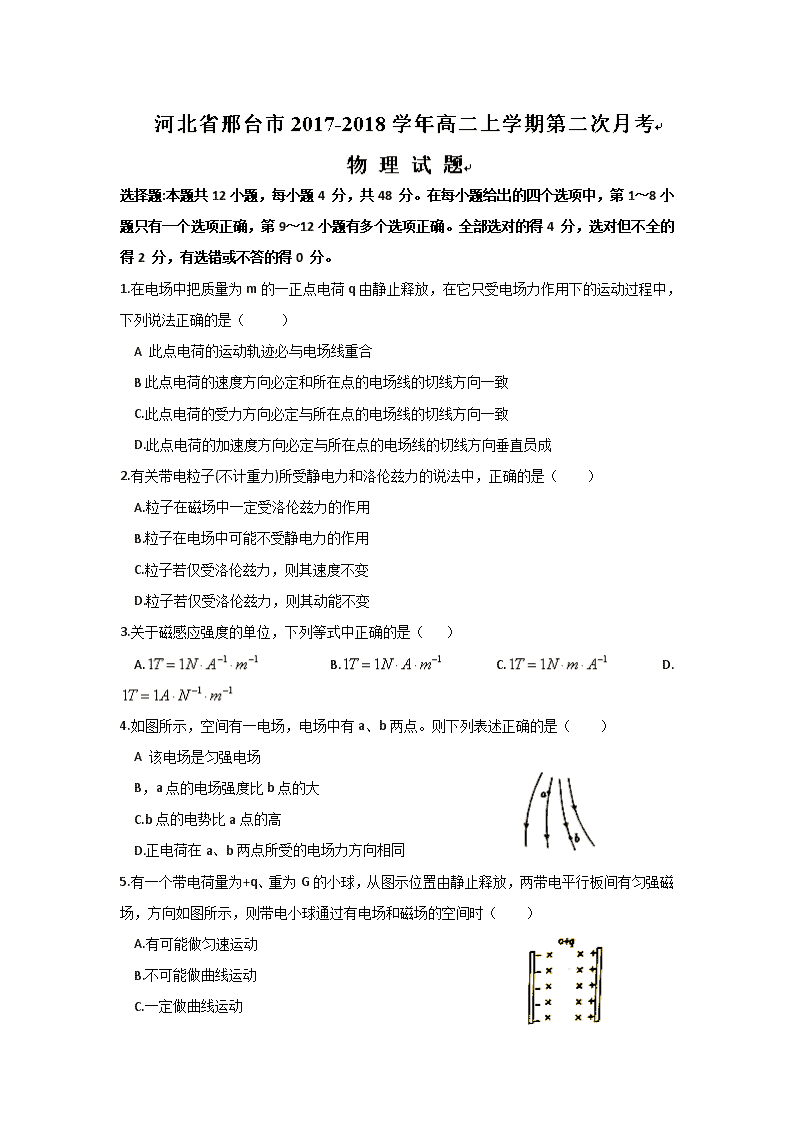

2017-2018学年河北省邢台市高二上学期第二次月考物理试题

2017-2018学年河北省邢台市高二上学期第二次月考物理试题

选择题:本题共12小题，每小题4 分，共48 分。在每小题给出的四个选项中，第1～8小题只有一个选项正确，第9～12小题有多个选项正确。全部选对的得4 分，选对但不全的得2 分，有选错或不答的得0 分。‎ ‎1.在电场中把质量为m的一正点电荷q由静止释放，在它只受电场力作用下的运动过程中，下列说法正确的是（ ）‎ A 此点电荷的运动轨迹必与电场线重合 B此点电荷的速度方向必定和所在点的电场线的切线方向一致 C.此点电荷的受力方向必定与所在点的电场线的切线方向一致 D.此点电荷的加速度方向必定与所在点的电场线的切线方向垂直员成 ‎2.有关带电粒子(不计重力)所受静电力和洛伦兹力的说法中，正确的是（ ）‎ A.粒子在磁场中一定受洛伦兹力的作用 B.粒子在电场中可能不受静电力的作用 C.粒子若仅受洛伦兹力，则其速度不变 D.粒子若仅受洛伦兹力，则其动能不变 ‎3.关于磁感应强度的单位，下列等式中正确的是（ ）‎ A. B. C. D. ‎ ‎4.如图所示，空间有一电场，电场中有a、b两点。则下列表述正确的是（ ）‎ A 该电场是匀强电场 B，a点的电场强度比b点的大 C.b点的电势比a点的高 D.正电荷在a、b两点所受的电场力方向相同 ‎5.有一个带电荷量为+q、重为G的小球，从图示位置由静止释放，两带电平行板间有匀强磁场，方向如图所示，则带电小球通过有电场和磁场的空间时（ ）‎ A.有可能做匀速运动 B.不可能做曲线运动 C.一定做曲线运动 D.有可能做匀加速直线运动 ‎6.如图所示，在倾角为α的光滑斜面上，垂直纸面放置一根长为L、质量为m的直导体棒。当导体中的电流I垂直于纸面向里时，欲使导体棒静止在斜面上，可将导体棒置于匀强磁场中。当外加匀强磁场的磁感应强度B的方向在纸面内由竖直向上逆时针转至水平向左的过程中，磁感应强度B的大小( )‎ A.逐渐增大 B.逐渐减小 C.先减小后增大 D.先增大后减小 ‎7.如图所示，平行板电容器通过一滑动变阻器R与直流电源连接，G为一零刻度在表盘中央的灵敏电流计，闭合开关S后，下列说法正确的是( ) A.若只在两板间插人电介质，电容器的两板间电压将增大 B.若只在两板间插人电介质，电容器的电容将保持不变 C.若只将电容器下极板向下移动一小段距离，此过程电流计中有从a到b方向的电流 D.若只将滑动变阻器的滑片P向上移动，电容器储存的电荷量将增加 8.图示为汽车蓄电池与车灯(电阻不变)启动电动机组成的电路，蓄电池内阻为0.05Ω。电流表和电压表均为理想电表，只接通S1启动时，电流表示数为‎10A，电压表示数为12V；再接通S2，启动电动电动机机工作时，电流表示数变为‎8A，则此时通过启动电动机的电流为（ ） A‎.58A B‎.50A C‎.8A D‎.2A 9.一带电粒子(不计重力)以一定速度垂直射人勾强磁场中，则下列会发生变化的物理量是（ ） A.速度 B.加速度 C.洛伦兹力 D.动能 10.如图所示，电阻。若把理想电流表和理想电压表的位置对换，则下列说法正确的是（ ） A.电流表的示数为零 B.电压表的示数为零 C.电流表的示数不为零 ‎ ‎ D.电压表的示数不变 11，一质量为m的带电小球，在竖直方向的匀强电场中以初速度水平抛出，小球的加速度大小为(g为重力加速度)，則小球在空中下落h高度的过程中( )‎ A.动能增加了mgh B.电势能增加了mgh C.重力势能减少了mgh D.机械能增加了mgh 12.地磁场对电视机显像管中的电子束有影响。如图所示，电子枪到荧光屏的距离为d，显像管的取向使电子水平地由南向北运动，该处地磁场的竖直分量向下，大小为B，电子枪中的电子经加速电压为U的电场加速。仅考虑地磁场对电子束的作用，则当电子束在南北方向上通过的距离为d时，以下关于电子束偏转的说法中正确的是( ) A.向东偏转 B.向西偏转 C.U越大，偏转角越大 D.U越大，偏转半径越大 非选择题部分:共6小题，共52分。把答案填在答题卡中的横线上或按题目要求作答。解答题应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。‎ ‎13.(4分)某实验小组在探究规格为“6V 1W”的小灯泡的伏安特曲线实验中：‎ ‎(1)在小灯泡接入电路前，利用多用电表直接测量小灯泡的电阻，此时应将选择开关旋转到____(填“×1 Ω”“×10 Ω”或“100 Ω”)挡进行测量，多用电表的指针偏转如图甲所示，可知小灯泡的测量电阻为___Ω.‎ ‎(2)该小组采用如图乙所示的电路进行测量，请根据图乙完成图丙的实物连线。‎ ‎14.(8分)为了测定某电池的电动势（约10V）和内阻（小于2Ω），需要把一个量程为5V的直流电压表接一固定电阻（用电阻箱代替），改装为量程为15V的电压表，然后用伏安法测电源的电动势和内电阻，以下是该实验的操作过程：‎ ‎（1）把电压表量程扩大，实验电路如图甲所示，请完成第五步的填空。‎ 第一步：把滑动变阻器滑动片移至最右端 第二步：把电阻箱阻值调到零 第三步：闭合开关S 第四步：把滑动变阻器滑动片调到适当位置，使电压表读数为4.5V 第五步：把电阻箱阻值调到适当值，使电压表读数为_____V 第六步：不再改变电阻箱阻值，保持电压表和电阻箱串联，撤去其他线路，即得量程为15V的电压表。‎ ‎(2)上述实验可供选择的器材有：‎ A.某电池(电动势约10V，内电阻小于2Ω)‎ B.电压表(量程为5V，内阻约5KΩ)‎ C.电阻箱(阻值范围0～9999 Ω)‎ D.电阻箱(阻值范围0～99999Ω)‎ E.滑动变阻器(阻值为0～20Ω，额定电流‎2A)‎ F.滑动变阻器(阻值为0～20KΩ，额定电流‎0.2A)‎ 电阻箱应选 ，滑动变阻器应选 。(用大写字母表示)。‎ ‎（3）用该扩大量程的电压表（电压表的表盘没变），测电源电动势E和内电阻r，实验电路如图乙所示，得到多组电压表读数U和电流表读数I，并作出U-I图线如图丙所示，可知电源的电动势为_____V，内电阻为_____Ω。‎ ‎15.（8分）一金属棒长L=‎0.8m，质量m=‎0.16kg，用细线悬在B=4T的匀强磁场中，如图所示，欲使悬线的张力为零，试问金属导体棒中电流的大小与方向？（g取‎10m/s2）。‎ ‎16.（8分）如图所示，绝缘的水平面上静止着两个质量均为m，电荷量均为+Q的物体A和B(A、B均可视为质点)，它们间的距离为r，A，B与平面间的动摩擦因数均为μ。 (1)A受到的摩擦力为多大? (2)如果将A的电荷量增至+9Q，两物体开始运动，当它们的加速度第一次为零时，求A，B物体间的距离。‎ ‎17.（12分）如图所示的电路中，两平行金属板A、B水平放置，两板间的距离d=‎40cm，电源电动势E=24V，内阻r=1Ω，电阻R=15Ω，闭合开关S，待电路稳定后，将一带正电的微粒从B板小孔以初速度竖直向上射入两板间，小球恰能到达A板。已知微粒带电质量，质量为，不考虑空气阻力，求: (1)滑动变阻器两端的电压； (2)电源的输出功率。‎ ‎18.（12分）‎ 如图所示，竖直平面xOy内存在水平向右的匀强电场，场强大小E=10N/C，在y≥0的区域内还存在垂直于坐标平面向里的匀强磁场，磁感应强度大小B=0.5T一带电量q=+‎0.2C、质量m=0.4㎏的小球由长l=‎0.4m的细线悬挂于P点小球可视为质点，现将小球拉至水平位置A无初速释放，小球运动到悬点P正下方的坐标原点O（距离水平地面的高度为‎1.25m）时，细线突然断裂，细线断裂瞬间，立即撤去电场和磁场，，不考虑空气阻力。试求: (1)小球运动到O点时的速度大小； (2)细线断裂前瞬间拉力的大小； (3)小球落点到O点的水平距离。‎ 河北省邢台市2017-2018学年高二上学期第二次月考 物理试题参考答案 ‎1‎ ‎2‎ ‎3‎ ‎4‎ ‎5‎ ‎6‎ ‎7‎ ‎8‎ ‎9‎ ‎10‎ ‎11‎ ‎12‎ C D A B C C D B ABC BC AC AD ‎13.(1)(1)“×‎1”‎(1分)；32 Ω(1分)；(2)电路图如图所示；(2分)‎ ‎14.（1）1.5(2分) （2）D(1分) E(1分) （3）10.5(2分) 1.71(2分)‎ ‎15.解：根据平衡条件，安培力方向竖直向上，由左手定则可得电流的方向：由a指向b；(2分)‎ ‎ 根据平衡条件得：mg=BIL (4分) 得电流大小为：I=‎0.5A (2分)‎ 16. 解:(1)A静止时，它受到的静摩擦力与库仑力大小相等，故: (3分)‎ (2) 设A、B加速度为零时二者之间距离为R，由平衡条件得: (3分) 计算得出: (2分)‎ ‎17.解:(1)设两板间电压为，由动能定理: (3分) 计算得出=8V (2分) 则滑动变阻器两端电压=8V (1分) (2)由闭合电路欧姆定律得:则得 (3分)‎ 滑动变阻器接入电路的电阻： (1分) 电源输出功率:W   (2分)‎ 解:(1)小球从A运到O的过程中，根据动能定理:  (2分) 带入数据求得小球在O点速度为:v=‎2m/s    (1分) (2)小球运到O点绳子断裂前瞬间，对小球应用牛顿第二定律:  (3分) 解得:T=8.2N     (2分) (3)绳断后，小球做平抛运动：     (2分) ‎ ‎    (1分) 解得：x=‎1m    (1分)‎
