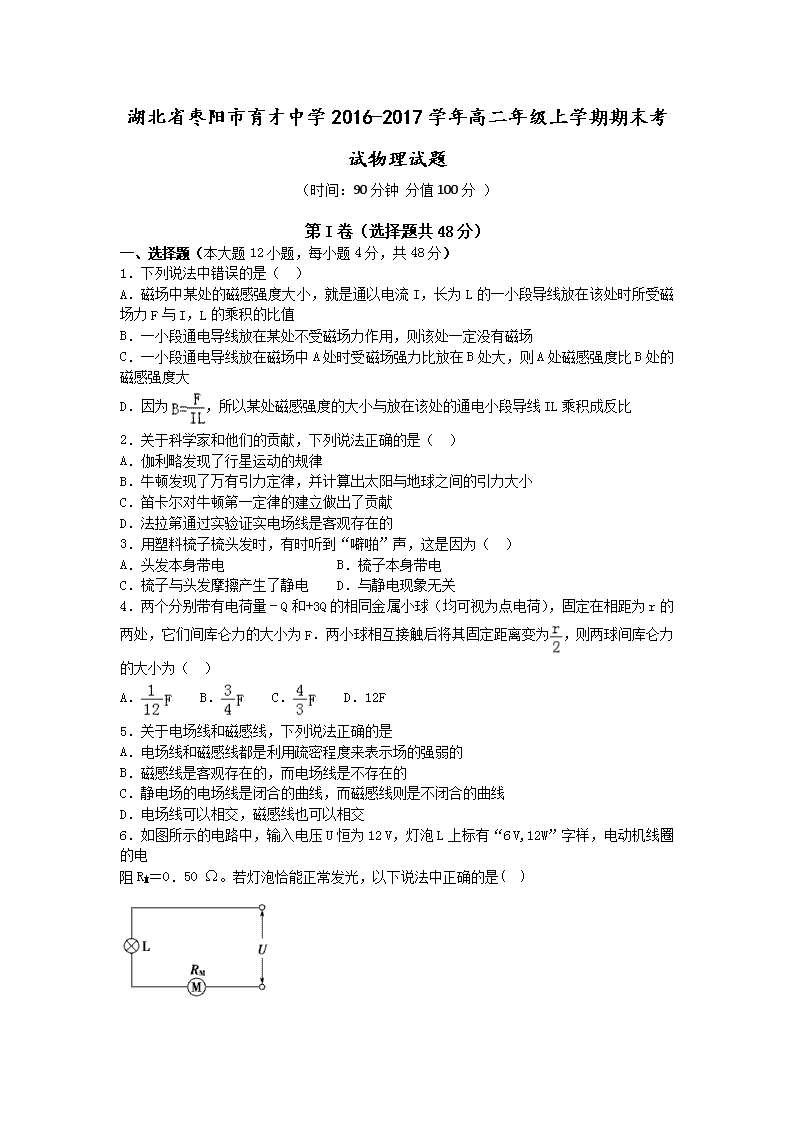

湖北省枣阳市育才中学2016-2017学年高二年级上学期期末考试物理试题 ‎（时间：90分钟 分值100分 ）‎ 第I卷（选择题共48分）‎ 一、选择题（本大题12小题，每小题4分，共48分）‎ ‎1．下列说法中错误的是（ ）‎ A．磁场中某处的磁感强度大小，就是通以电流I，长为L的一小段导线放在该处时所受磁场力F与I，L的乘积的比值 B．一小段通电导线放在某处不受磁场力作用，则该处一定没有磁场 C．一小段通电导线放在磁场中A处时受磁场强力比放在B处大，则A处磁感强度比B处的磁感强度大 D．因为，所以某处磁感强度的大小与放在该处的通电小段导线IL乘积成反比 ‎2．关于科学家和他们的贡献，下列说法正确的是（ ）‎ A．伽利略发现了行星运动的规律 B．牛顿发现了万有引力定律，并计算出太阳与地球之间的引力大小 C．笛卡尔对牛顿第一定律的建立做出了贡献 D．法拉第通过实验证实电场线是客观存在的 ‎3．用塑料梳子梳头发时，有时听到“噼啪”声，这是因为（ ）‎ A．头发本身带电 B．梳子本身带电 C．梳子与头发摩擦产生了静电 D．与静电现象无关 ‎4．两个分别带有电荷量﹣Q和+3Q的相同金属小球（均可视为点电荷），固定在相距为r的两处，它们间库仑力的大小为F．两小球相互接触后将其固定距离变为，则两球间库仑力的大小为（ ）‎ A． B． C． D．12F ‎5．关于电场线和磁感线，下列说法正确的是 A．电场线和磁感线都是利用疏密程度来表示场的强弱的 B．磁感线是客观存在的，而电场线是不存在的 C．静电场的电场线是闭合的曲线，而磁感线则是不闭合的曲线 D．电场线可以相交，磁感线也可以相交 ‎6．如图所示的电路中，输入电压U恒为12 V，灯泡L上标有“6 V,12W”字样，电动机线圈的电 阻RM＝0．50 Ω。若灯泡恰能正常发光，以下说法中正确的是( )‎ A．电路的电流为2A B．电动机的输出功率为12 W C．电动机的热功率为2.0 W D．整个电路消耗的电功率为22 W ‎7．如图所示，在两等量异种点电荷的电场中，O为两电荷连线的中点，a、b两点所在直线过O点，且a与b关于O对称．以下判断正确的是（ ）‎ A．a、b两点场强相同 B．a、b两点电势相同 C．将一负电荷由a点移到O点，电势能减小 D．将一正电荷由a点移到b点，电势能先减小后增大 ‎8．如图所示，两个完全相同的矩形导线框A、B在靠得较近的两个竖直平面内，线框的对应边相互平行线框A固定且通有电流I，线框B从图示位置由静止释放，在运动到A下方的过程中 A、穿过线框B的磁通量先变小后变大 B、线框B中感应电流的方向先顺时针后逆时针 C、线框B所受安培力的合力为ing D、线框B的机械能一直减小 ‎9．如图所示，水平放置的两个正对的带电金属板MN、PQ间存在相互垂直的匀强电场和匀强磁场，电场强度为E，磁感应强度为B。在a点由静止释放一带正电的微粒，释放后微粒沿曲线acb运动，到达b点时速度为零，c点是曲线上离MN板最远的点。已知微粒的质量为m，电荷量为q，重力加速度为g，不计微粒所受空气阻力，则下列说法中正确的是 M N P Q a b c A．微粒在a点时加速度方向竖直向下 B．微粒在c点时电势能最大 C．微粒运动过程中的最大速率为 D．微粒到达b点后将沿原路径返回a点 ‎10．如图所示是一个由电池、电阻R、开关S与平行板电容器组成的串联电路，开关S闭合。一带电液滴悬浮在两板间P点不动，下列说法正确的是（ ）‎ A．带电液滴可能带正电 B．增大两极板距离的过程中，电阻R中有从a到b的电流，电容器中负电荷从B到A C．断开S，减小两极板正对面积的过程中，液滴将加速下降 D．断开S，减小两极板距离过程中，液滴静止不动 ‎11．如图所示，平行板电容器AB两极板水平放置，A在上方，B在下方，现将其和二极管串联在电源上，已知A和电源正极相连，二极管具有单向导电性，一带电小球从AB间的某一固定点水平射入，打在B板上的N点，小球的重力不能忽略，现通过上下移动A板来改变两极板AB间距（两极板始终平行），则下列说法正确的是 A.若小球带正电，当AB间距离增大时，小球打在N点的右侧 B.若小球带正电，当AB间距离减小时，小球打在N点的右侧 C.若小球带负电，当AB间距离减小时，小球可能打在N点的右侧 D.若小球带负电，当AB间距离增大时，小球可能仍打在N点 ‎12．如图所示，足够长的竖直绝缘管内壁粗糙程度处处相同，处在方向彼此垂直的匀强电场和匀强磁场中，电场强度和磁感应强度的大小分别为E和B．一个质量为m，电荷量为+q的小球从静止开始沿管下滑，下列关于小球所受弹力N、运动速度v、运动加速度a、运动位移x、运动时间t之间的关系图象中正确的是（ ）‎ 第II卷（非选择题）‎ 二、实验题（12分）‎ ‎13．（本题6分）欲用伏安法测定一段阻值约为5左右的金属导线的电阻，要求测量结果尽量准确，现备有以下器材：‎ A．电池组（3V，内阻1）‎ B．电流表（0～3A，内阻0．0125）‎ C．电流表（0～0．6A，内阻0．125）‎ D．电压表（0～3V，内阻3k）‎ E．电压表（0～15V，内阻15k）‎ F．滑动变阻器（0～20，额定电流1A）‎ G．滑动变阻器（0～200，额定电流0．3A）‎ H．开关、导线 ‎（1）上述器材中应选用的是______________；（填写各器材的字母代号）‎ ‎（2）实验电路应采用电流表______ 接法；（填“内”或“外”）[来源:学科网ZXXK]‎ ‎（3）为使通过待测金属导线的电流能在0～0．5 A范围内改变,请按要求在虚线框内画出测量待测金属导线电阻Rx的电路原理图．‎ ‎14．（本题6分）有一个电阻R，其阻值大约在40Ω～50Ω之间，现要进一步测量电阻，手边现有如图1所示的器材：‎ 电源E（电动势12V，内阻为0.5Ω）‎ 电压表（0～3V，0～15V，内阻约为10kΩ）‎ 电流表（0～0.6A，0～3A，内阻约1Ω）‎ 滑动变阻器R1（阻值0～10Ω，额定电流2A）‎ 滑动变阻器R2（阻值0～1700Ω，额定电流0.3A）‎ 开关S和导线若干 ‎（1）电压表的量程应选 ，电流表的量程应选 ，滑动变阻器应选用 ；‎ ‎（2）请在如图2所示方框内画出实验电路图；‎ ‎（3）用笔画线代替导线，在实物图上连好实验电路．‎ 三、计算题（40分）‎ ‎15．（本题10分）正方形的导线框，质量m=60g，边长l=12cm，电阻R=0.06Ω，在竖直平面内自由下落H=5m后，下框边进入水平方向的匀强磁场中，磁场方向与线框垂直，如图所示，匀强磁场沿竖直方向的宽度h=l，线框通过匀强磁场区域时恰好匀速直线运动，g=10m/s2，求：‎ ‎（1）匀强磁场的磁感强度多大？‎ ‎（2）线框通过磁场区域时产生了多少热量？‎ ‎16．（本题10分）如图所示，在边长为a的正方形ABCD的对角线AC左右两侧，分别存在垂直纸面向内磁感应强度为B的匀强磁场和水平向左电场强度大小为E的匀强电场，AD、CD是两块固定荧光屏（能吸收打到屏上的粒子）．现有一群质量为m、电量为q的带正电粒子，从A点沿AB方向以不同速率连续不断地射入匀强磁场中，带电粒子速率范围为≤v≤．已知E=，不计带电粒子的重力和粒子之间的相互作用．求：‎ ‎（1）恰能打到荧光屏C D上的带电粒子的入射速度；‎ ‎（2）AD、CD两块荧光屏上形成亮线的长度．‎ ‎17．（本题10分）有三根长度皆为l=30cm的不可伸长的绝缘轻线，其中两根的一端固定在天花板的O点，另一根分别栓有质量皆为的带电小球A和B，它们的电荷量分别为-q和+q，。A、B之间用第三根线连接起来，空间中存在大小为的匀强电场，电场强度的方向水平向右，平衡时A、B球的位置如图所示，已知静电力常量，重力加速度。‎ 求：（1）A、B间的库仑力的大小；‎ ‎（2）连接A、B的轻线的拉力大小；‎ ‎18．（本题10分）如图1所示，M、N为竖直放置的平行金属板，两板间所加电压为U0，S1、S2为板上正对的小孔。金属板P和Q水平放置在N板右侧，关于小孔S1、S2所在直线对称，两板的长度和两板间的距离均为l；距金属板P和Q右边缘l处有一荧光屏，荧光屏垂直于金属板P和Q；取屏上与S1、S2共线的O点为原点，向上为正方向建立x轴。M板左侧电子枪发射出的电子经小孔S1进入M、N两板间。电子的质量为m，电荷量为e，初速度可以忽略。不计电子重力和电子之间的相互作用。‎ ‎（1）求电子到达小孔S2时的速度大小v；‎ ‎（2）若板P、Q间只存在垂直于纸面向外的匀强磁场，电子刚好经过P板的右边缘后，打在荧光屏上。求磁场的磁感应强度大小B和电子打在荧光屏上的位置坐标x；‎ ‎（3）若金属板P和Q间只存在电场，P、Q两板间电压u随时间t的变化关系如图2所示，单位时间内从小孔S1进入的电子个数为N。电子打在荧光屏上形成一条亮线。忽略电场变化产生的磁场；可以认为每个电子在板P和Q间运动过程中，两板间的电压恒定。‎ a.试分析在一个周期（即2t0时间）内单位长度亮线上的电子个数是否相同。‎ b.若在一个周期内单位长度亮线上的电子个数相同，求2t0时间内打到单位长度亮线上的电子个数n；若不相同，试通过计算说明电子在荧光屏上的分布规律 答案 选择：1_5ABCD CCCA 6_10 AC ADAD 11_12CD A ‎ 填空：解：‎ ‎13．（1）ACDFH （2）外（3）电路如图；‎ ‎14．（1）0﹣15V，0﹣0.6A，；‎ ‎（2）如图；‎ ‎（3）如图 ‎15．（1）匀强磁场的磁感强度0.5T．‎ ‎（2）线框通过磁场区域时产生的热量为0.144J．‎ ‎16．（1）恰能打到荧光屏C D上的带电粒子的入射速度为；‎ ‎（2）AD、CD两块荧光屏上形成亮线的长度为．‎ ‎17．（1）F=0.1N（2）‎ ‎18．(1) ；（2），；（3）电子个数相同；‎
