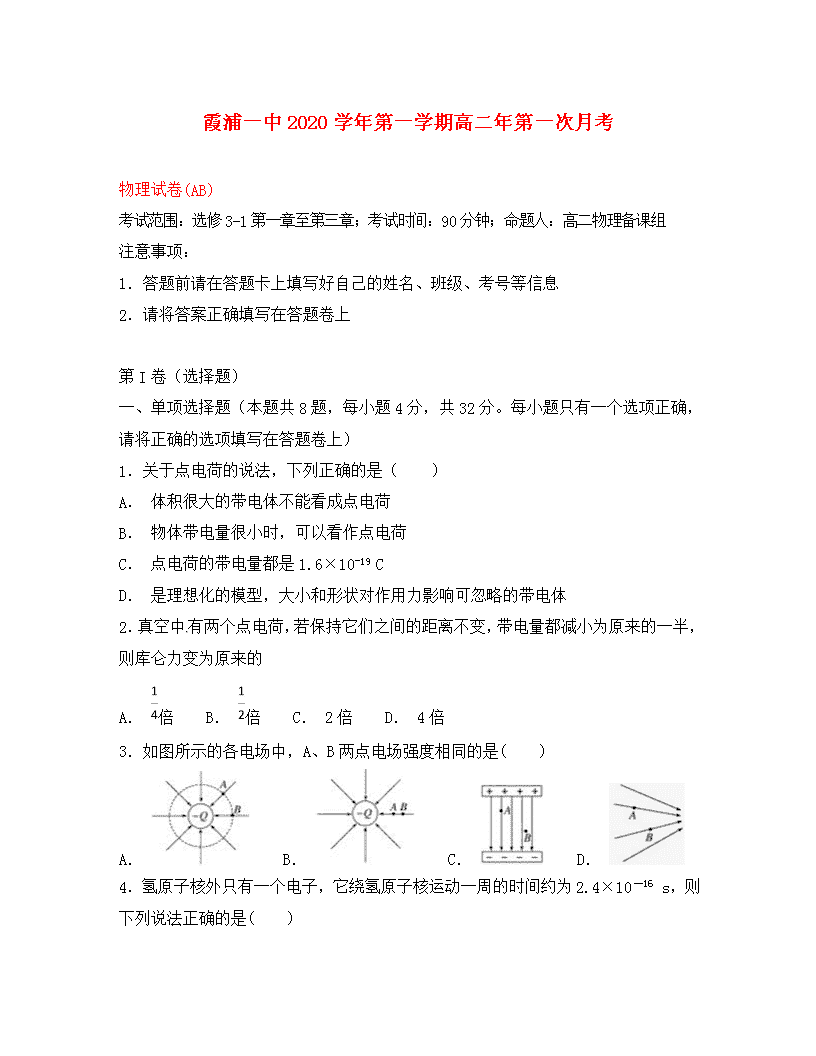

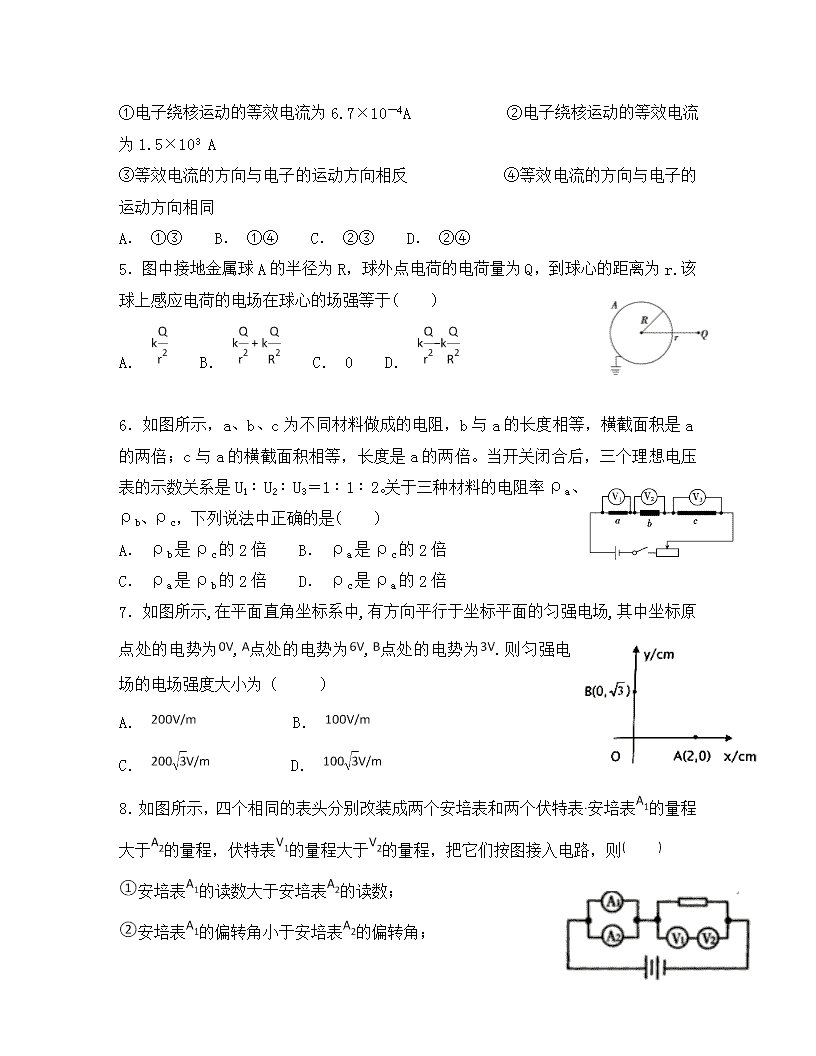

霞浦一中2020学年第一学期高二年第一次月考 ‎ 物理试卷(AB)‎ 考试范围：选修3-1第一章至第三章；考试时间：90分钟；命题人：高二物理备课组 注意事项：‎ ‎1．答题前请在答题卡上填写好自己的姓名、班级、考号等信息 ‎2．请将答案正确填写在答题卷上 第I卷（选择题）‎ 一、单项选择题（本题共8题，每小题4分，共32分。每小题只有一个选项正确，请将正确的选项填写在答题卷上）‎ ‎1．关于点电荷的说法，下列正确的是（ ）‎ A． 体积很大的带电体不能看成点电荷 B． 物体带电量很小时，可以看作点电荷 C． 点电荷的带电量都是1.6×10-19 C D． 是理想化的模型，大小和形状对作用力影响可忽略的带电体 ‎2．真空中有两个点电荷，若保持它们之间的距离不变，带电量都减小为原来的一半，则库仑力变为原来的 A． 倍 B． 倍 C． 2倍 D． 4倍 ‎3．如图所示的各电场中，A、B两点电场强度相同的是(　　)‎ A． B． C． D． ‎ ‎4．氢原子核外只有一个电子，它绕氢原子核运动一周的时间约为2.4×10－16 s，则下列说法正确的是(　　)‎ ‎①电子绕核运动的等效电流为6.7×10－4 A ②电子绕核运动的等效电流为1.5×103 A ‎③等效电流的方向与电子的运动方向相反 ④等效电流的方向与电子的运动方向相同 A． ①③ B． ①④ C． ②③ D． ②④‎ ‎5．图中接地金属球A的半径为R，球外点电荷的电荷量为Q，到球心的距离为r.该球上感应电荷的电场在球心的场强等于(　　)‎ A． B． C． 0 D． ‎ ‎6．如图所示，a、b、c为不同材料做成的电阻，b与a的长度相等，横截面积是a的两倍；c与a的横截面积相等，长度是a的两倍。当开关闭合后，三个理想电压表的示数关系是U1∶U2∶U3＝1∶1∶2。关于三种材料的电阻率ρa、ρb、ρc，下列说法中正确的是(　　)‎ A． ρb是ρc的2倍 B． ρa是ρc的2倍 C． ρa是ρb的2倍 D． ρc是ρa的2倍 ‎7．如图所示,在平面直角坐标系中,有方向平行于坐标平面的匀强电场,其中坐标原点处的电势为,点处的电势为,点处的电势为.则匀强电场的电场强度大小为（ ）‎ A． B． ‎ C． D． ‎ ‎8．如图所示，四个相同的表头分别改装成两个安培表和两个伏特表安培表的量程大于的量程，伏特表的量程大于的量程，把它们按图接入电路，则　　‎ 安培表的读数大于安培表的读数；‎ 安培表的偏转角小于安培表的偏转角；‎ 伏特表的读数小于伏特表的读数；‎ 伏特表的偏转角等于伏特表的偏转角．‎ A． B． C． D． ‎ 二、多项选择题（本题共4题，每小题4分，共16分。每小题有多个选项正确，选不全的得2分，错选或多选都不得分）‎ ‎9．电场中有A、B两点，A点的电势φA＝30 V，B点的电势φB＝10 V，一个电子由A点运动到B点的过程中，下面几种说法中正确的是(　　)‎ A． 电场力对电子做功20 eV，电子的电势能减少了20 eV B． 电子克服电场力做功20 eV，电子的动能减少了20 eV C． 电场力对电子做功20 eV，电子的电势能和动能之和增加了20 eV D． 电子克服电场力做功20 eV，电子的电势能增加了20 eV，动能和电势能之和不变 ‎10．某兴趣小组同学用一个电动机和一段电热丝制作了一个电吹风机，设电动机线圈电阻为R1，它与电热丝电阻值R2，将他们串联后接到电压为U的直流电源上，电吹风正常吹出热风，测出电流为I，则下列物理量计算正确的是( )‎ A． 总功率P=I2（R1+R2） B． 总功率P=UI C． 电动机的发热功率P1=I2R1 D． 电动机两端电压为IR1‎ ‎11．如下图所示，电路中A、B为两块竖直放置的金属板，C是一只静电计，开关S合上后，静电计指针张开一个角度，下述做法可使静电计指针张角增大的是（ ）‎ A． 断开S后，使B板向右平移一些 B． 断开S后，使A、B两板错开一些 C． 保持S闭合，使A、B两板靠近一些 D． 保持S闭合，使A、B两板正对面积减小一些 ‎12．如图所示，a、b、c、d、e、f点是以O为球心的球面上的点，分别在a、c两点处放上等量异种电荷+Q和-Q．下列说法正确的是（ ）‎ A． b、d两点电场强度大小相等，方向相同 B． e、d两点电势不同 C． b、f两点电场强度大小相等，方向相同 D． e、d两点电势相同 第II卷（非选择题）‎ 三、填空题（本题共2小题，每空格3分，共18分）‎ ‎13．电压表是由小量程电流表改装而成，如图为电压表的内部结构图。小量程电流表G的电阻Rg=10 Ω，满偏电流Ig=3 mA，接ab两接线柱时电压表量程为3 V，接ac两接线柱时电压表量程为15 V。则R1=___________Ω， R2=___________Ω。‎ ‎14．在测量金属丝电阻率的实验中，可供选用的器材如下 待测金属丝：Rx（阻值约4Ω，额定电流约0.5A）；‎ 电压表：V（量程3V，内阻约3kΩ）；‎ 电流表：A1（量程0.6A，内阻约0.2Ω）；‎ A2（量程3A，内阻约0.05Ω）；‎ 电源：E1（电动势3V，内阻不计）；‎ E2（电动势12V，内阻不计）；‎ 滑动变阻器：R（最大阻值约20Ω）；‎ 螺旋测微器；毫米刻度尺；开关S；导线．‎ ‎（1）用螺旋测微器测量金属丝的直径，示数如图所示，读数为________mm；‎ ‎（2）若滑动变阻器采用限流接法，为使测量尽量精确，电流表应选________、电源应选________（均填器材代号）；‎ ‎（3）在虚线框内完成电路原理图。‎ 四、计算题（本题共3小题，第15题各10分，16、17题各12分共34分。答题时要写出必要的文字说明和物理公式，只有答案或只有数字运算的不给分）‎ ‎15．如图所示，把质量为2g的带负电小球A用绝缘细绳悬起，若将带电量为的带电小球B靠近A，当两个带电小球在同一高度相距30cm时，则绳与竖直方向成角，试问：‎ 球受到的库仑力多大？‎ 球带电量是多少．‎ ‎16．如图所示，是一对彼此绝缘相距d=5cm的平行金属带电极板MN,N板接地，M板带电量的绝对值为.在两极板MN间A点有一带电量为 的带电液滴，其质量,恰好处于静止状态.求：‎ ‎（1）等于多少伏？M点的电势是多少？‎ ‎（2）平行金属板MN所构成的电容器的电容C等于多少？‎ ‎17．一个电荷量为q＝－2×10－8C，质量为m＝1×10－14kg的带电粒子，由静止经电压为U1＝1600V的加速电场加速后，立即垂直进入一个电压为U2＝2400V的偏转电场，偏转电场两极板间距为d＝8cm，极板长L＝8cm。整个装置如图示. (不计粒子的重力).求:‎ ‎（1）电荷出加速电场时的速度υ=？‎ ‎（2）电荷在偏转电场中运动的加速度a=？‎ ‎（3）出偏转电场时的偏移距离y=？‎ 霞浦一中2020学年第一学期高二年第一次月考 物理试卷(AB)参考答案 ‎1．D【解析】由带电体看作点电荷的条件，当带电体的大小、形状对它们间相互作用力的影响可忽略时，这个带电体可看作点电荷，带电体能否看作点电荷是由研究问题的性质决定，与自身大小形状和电量大小无具体关系，点电荷是将带电物体简化为一个带电的点，是理想化物理模型；元电荷是电量的最小值，点电荷的值可以等于元电荷，也可以是元电荷的整数倍，即点电荷的电荷量可多可少。故本题选D。‎ ‎2．A【解析】根据库仑定律，当控制它们的间距不变时，改变电量均为原来的一半时，则库仑力变为原来的四分之一。故A正确，BCD错误；故选A.‎ ‎3．C【解析】AB图中为点电荷电场，其中A图中两点到点电荷的距离相等，所以电场强度大小相等，但两者方向不同，B图中两点的电场方向相同，但两点到点电荷的距离不同，故电场大小不等，AB错误；C为匀强电场，故两点的电场强度相等，C正确；D中电场线疏密程度不同，故电场强度不等，D错误．‎ ‎4．A【解析】根据电流的定义式I=q/t得：等效电流为：．故①正确，②错误；等效电流的方向与电子的运动方向相反。故③正确④错误。故A正确，BCD错误；故选A。‎ ‎5．A【解析】球外点电荷在球心O点产生的场强，据点电荷的场强公式得：E=，利用静电平衡的特点，内部场强处处为零，即感应电荷在导体内部产生的电场与球外电荷产生的电场强度大小相等，所以E′=E=，故选A.‎ ‎6．A【解析】串联电路电流相等，由欧姆定律可得R＝U/I与电压成正比。故：R1：R2：R3=1：1：2；由电阻定律R＝ρL/S可得电阻率ρ＝RS/L比值为：b与a的长度相等，横截面积是a的两倍：ρa：ρb=1：2；c与a的横截面积相等，长度是a 的两倍。ρa：ρc=1：1；故：ρa：ρb：ρc=1：2：1，故BCD错误，A正确。故选A。‎ ‎7．C【解析】OA的中点C的电势为3V，将C点与B点连接，如图，电场线与等势线垂直，根据几何关系得：BC=2cm，∠0BC=300.‎ 则OB沿电场线方向上的距离为，所以电场强度为：，故选C。‎ ‎8．D【解析】、两安培表并联，表头两端的电压相同，电流相同，指针偏转角度相同，安培表的量程大于的量程，则安培表的读数大于安培表的读数故正确，错误．‎ ‎、两电压表串联，两表头的电流相同，指针偏转角度相同，量程大的读数大，伏特表的偏转角等于伏特表的偏转角故错误，正确．故选D ‎9．BD【解析】根据电场力做功公式得电场力做功为：，即电子克服电场力做功20eV；电场力做负功，电势能增加，电子的电势能增加了20eV，由于只有电场力做功-20eV，根据动能定理，动能减小20eV，电子的电势能增加了20eV，动能减小20eV，故动能和电势能之和不变；‎ ‎10．BC【解析】电吹风机消耗的电功率P是总的功率，总功率的大小应该是用P=IU来计算，所以总功率P=IU；电吹风机中发热的功率要用I2R 来计算，则电动机的发热功率P1=I2R1，总的发热功率为I2（R1+R2），吹风机的总功率P=IU要大于发热部分的功率，所以BC正确，A错误；电动机两端电压为U-IR2，不等于IR1，选项D错误；故选BC.‎ ‎11．AB【解析】断开S，电容器带电量保持不变，B板向右平移一些，即A、B间距增大一些，根据，d变大，C变小。根据C=Q/U，U增大，张角变大。故A正确。断开S，电容器带电量保持不变，使A、B正对面积错开一些，根据，S变小，C变小。根据C= Q/U，U增大，张角增大。故B正确。合上开关，电容器两端间的电势差不变，静电计指针张角不变。故CD错误。故选AB。‎ ‎12．ACD【解析】A项：b、d两点处于等量异种电荷连线的中垂线上且关于中点对称，所以b、d两点电场强度大小相等，方向相同，故A正确；‎ B、C、D项：等量异种电荷的电场线和等势线都是关于连线、中垂线对称的，由等量异号电荷的电场的特点，结合题目的图可知，图中bdef所在的平面是两个点电荷连线的垂直平分面，所以该平面上各点的电势都是相等的，各点的电场强度的方向都与该平面垂直。由于b、c、d、e、f各点到该平面与两个点电荷的连线的交点O的距离是相等的，结合该电场的特点可知，b、c、d、e、f各点的场强大小也相等 故B错误，C、D正确。故应选ACD。‎ ‎13． 990 ； 4000；‎ ‎【解析】当接ab时：；当接ac时： ‎ 带入数据解得：R1=990Ω；R2=4000Ω.‎ 说明：此题是关于电表改装问题；电流计改装成电压表只需串联分压电阻即可，刻根据欧姆定律进行相关的计算.‎ ‎14．1.773[1.771～1.775间均正确]A1E1‎ ‎【解析】‎ ‎（1）由图示螺旋测微器可知，其示数为：1.5mm+27.3×0.01mm=1.773mm．‎ ‎（2）金属丝额定电流为0.5A，则电流表选择A1，金属丝额定电压约为：U=IR=0.5×4=2V，电源应选择E1；‎ ‎（3）由题意可知，电压表内阻远大于待测电阻阻值，电流表应采用外接法，滑动变阻器最大阻值远大于待测电阻阻值，滑动变阻器可以采用分压接法，实验电路图如图所示：‎ ‎【点睛】‎ ‎15．C.‎ 解：‎ ‎（1）A球受重力、拉力和静电力处于平衡，根据平衡条件得：‎ A球受到B球的库仑力为（4分）‎ 根据牛顿第三定律可知，B球受到的库仑力大小为，方向水平向右；（2分）‎ ‎（2）由，得到。（4分）‎ ‎16．（1）50V,-50V ;（2）.‎ 解：(1)对A点的带电液滴受力分析，受重力和电场力，由二力平衡有 ‎   （2分）‎ 解得 （1分）‎ 由 解得 （2分）‎ 又由 ， （2分）‎ 解得M点的电势（1分）‎ ‎(2) 平行金属板MN所构成的电容器的电容 ‎（4分）‎ ‎17．（1）80000m/s （2） ‎ 解：‎ ‎（1）由动能定理可得，解得（4分）‎ ‎（2），带电粒子在电场中所受电场力为 由牛顿第二定律得。由以式子联立可得（4分）‎ ‎（3）根据分运动，水平方向上 在竖直方向上解得（4分） ‎
