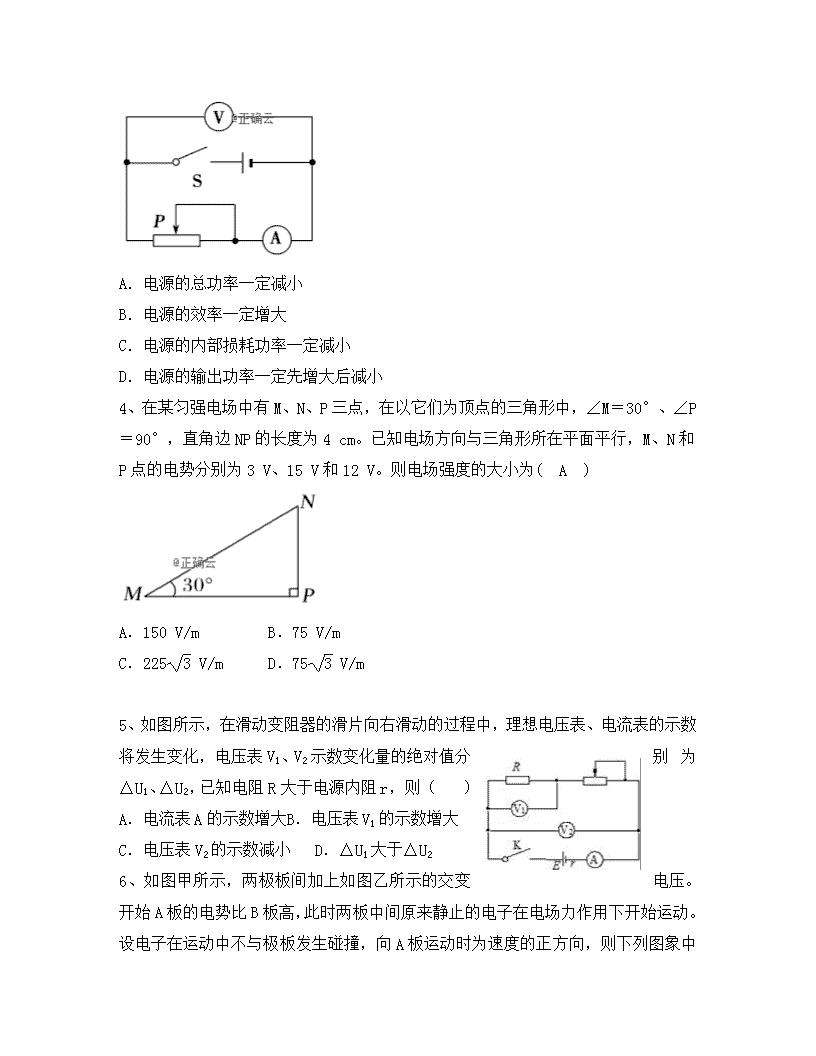

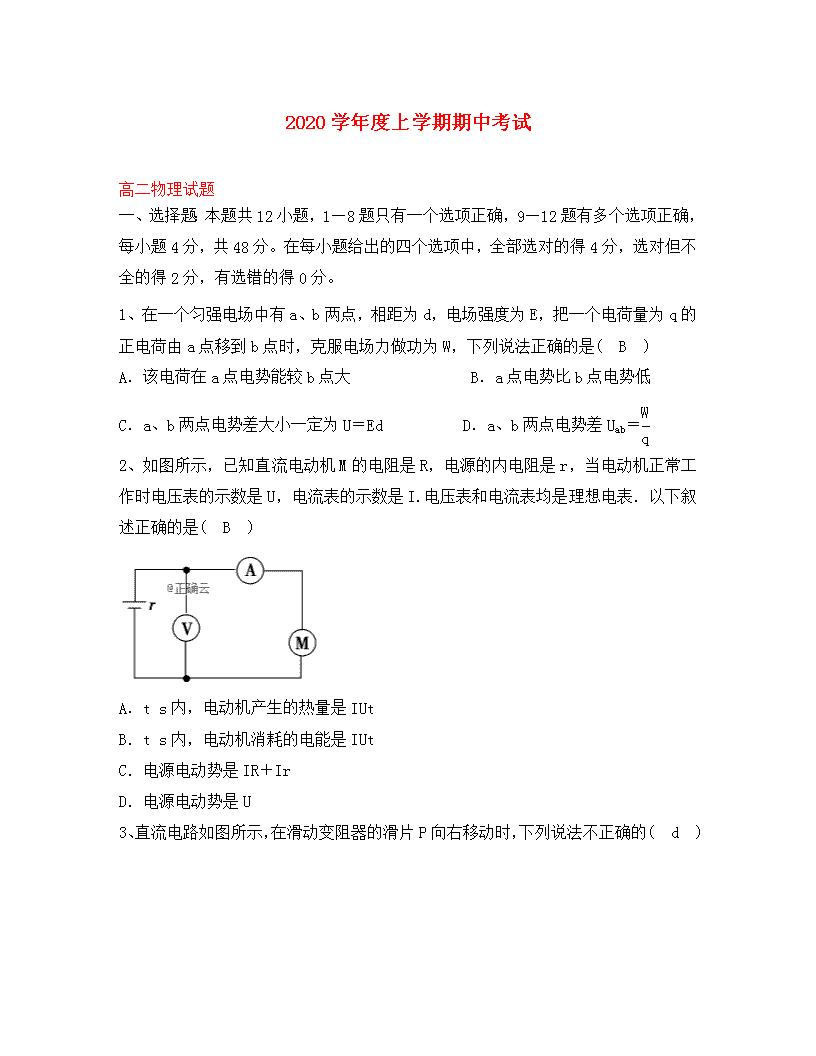

‎2020学年度上学期期中考试 ‎ 高二物理试题 一、选择题：本题共12小题，1—8题只有一个选项正确，9—12题有多个选项正确，每小题4分，共48分。在每小题给出的四个选项中，全部选对的得4分，选对但不全的得2分，有选错的得0分。‎ ‎1、在一个匀强电场中有a、b两点，相距为d，电场强度为E，把一个电荷量为q的正电荷由a点移到b点时，克服电场力做功为W，下列说法正确的是(　B　)‎ A．该电荷在a点电势能较b点大 B．a点电势比b点电势低 C．a、b两点电势差大小一定为U＝Ed D．a、b两点电势差Uab＝ ‎2、如图所示，已知直流电动机M的电阻是R，电源的内电阻是r，当电动机正常工作时电压表的示数是U，电流表的示数是I.电压表和电流表均是理想电表．以下叙述正确的是(　B　)‎ A．t s内，电动机产生的热量是IUt B．t s内，电动机消耗的电能是IUt C．电源电动势是IR＋Ir D．电源电动势是U ‎3、直流电路如图所示，在滑动变阻器的滑片P向右移动时，下列说法不正确的(　d　)‎ A．电源的总功率一定减小 B．电源的效率一定增大 C．电源的内部损耗功率一定减小 D．电源的输出功率一定先增大后减小 ‎4、在某匀强电场中有M、N、P三点，在以它们为顶点的三角形中，∠M＝30°、∠P＝90°，直角边NP的长度为4 cm。已知电场方向与三角形所在平面平行，M、N和P点的电势分别为3 V、15 V和12 V。则电场强度的大小为(　A　)‎ A．150 V/m B．75 V/m C．225 V/m D．75 V/m ‎5、如图所示，在滑动变阻器的滑片向右滑动的过程中，理想电压表、电流表的示数将发生变化，电压表V1、V2示数变化量的绝对值分别为△U1、△U2，已知电阻R大于电源内阻r，则（　　）‎ A．电流表A的示数增大 B．电压表V1的示数增大 C．电压表V2的示数减小 D．△U1大于△U2‎ ‎6、‎ 如图甲所示，两极板间加上如图乙所示的交变电压。开始A板的电势比B板高，此时两板中间原来静止的电子在电场力作用下开始运动。设电子在运动中不与极板发生碰撞，向A板运动时为速度的正方向，则下列图象中能正确反映电子速度变化规律的是(其中C、D两项中的图线按正弦函数规律变化) (　A　)‎ ‎7、如图所示，是一个多量程多用电表的简化电路图测电流和测电压时各有两个量程，还有两个挡位用来测电阻下列说法正确的是(  c  )‎ A．当开关S调到位置1、2时，多用电表测量的是电流，且调到位置1时的量程比位置2的小 B．当开关S调到位置3、4时，多用电表测量的是电阻，且A为黑表笔 C．当开关S调到位置5、6时，多用电表测量的是电压，且调到位置6时的量程比位置5的大 D．多用电表各挡位所对应的表盘刻度都是均匀的 ‎8、真空中有一半径为r0的带电金属球壳，通过其球心的一直线上各点的电势φ分布如图所示，r表示该直线上某点到球心的距离，r1、r2分别是该直线上A、B两点离球心的距离．下列说法中正确的是(b　　)‎ A．A点的电势低于B点的电势 B．A点的电场强度方向由A指向B C．A点的电场强度小于B点的电场强度 D．正电荷沿直线从A移到B的过程中，电场力做负功 ‎9、(多选)两个固定的等量异种点电荷所形成电场的等势面如图中虚线所示，一带电粒子以某一速度从图中a点进入电场，其运动轨迹为图中实线所示，若粒子只受静电力作用，则下列关于带电粒子的判断正确的是(　CD　)‎ A．带正电 B．速度先变大后变小 C．电势能先变大后变小 D．经过b点和d点时的速度大小相同 ‎10、如图所示，两个固定的等量正点电荷相距为4L，其连线中点为O，以O为圆心、L为半径的圆与两正点电荷间的连线及连线的中垂线分别交于a、b和c、d，以O为坐标原点、垂直ab向上为正方向建立Oy轴。取无穷远处电势为零，则下列判断正确的是(　BC　)‎ A．a、b两点的场强相同 B．Oy轴上沿正方向电势随坐标y的变大而减小 C．将一试探电荷＋q自a点由静止释放，若不计电荷重力，试探电荷将在a、b间往复运动 D．Oy轴上沿正方向电场强度的大小随坐标y的变大而增大 ‎11、如图所示，带电荷量之比为qA∶qB＝1∶3的带电粒子A、B以相等的速度v0从同一点出发，沿着跟电场强度垂直的方向射入平行板电容器中，分别打在C、D点，若OC＝CD，忽略粒子重力的影响，则(　ABC　)‎ A．A和B在电场中运动的时间之比为1∶2‎ B．A和B运动的加速度大小之比为4∶1‎ C．A和B的质量之比为1∶12‎ D．A和B的位移大小之比为1∶1‎ ‎12、在光滑的水平面上有一平行于水平面的静电场，O、A是一条直电场线上的两点，在O点由静止释放一电量为，质量为0.02kg的带负电的小球，其运动的v-t图像如右图所示，其中A点是图线切线斜率最大的位置，则下列说法正确的是（ acd ）‎ A．由O到A的过程中电势在升高 B．该电场可能是匀强电场 C．A点为场强最大的位置，场强大小E=1V/m D．OA两点间电势差 二、实验题：每空2分，电路图各3分，共26分。按题目要求填空。‎ ‎13．在“描绘小灯泡的伏安特性曲线”的实验中，得出伏安特性曲线如图甲所示．所用小灯泡的额定电压是3.0 V.‎ ‎(1)画出实验电路图．‎ ‎(2)将实物图乙连接成实验电路．‎ ‎(3)根据图甲，该小灯泡在电压为2.8‎ ‎ V时的实际电阻为________Ω(结果保留三位有效数字)．‎ ‎14、某同学要测量一个由均匀新合金材料制成的金属丝的电阻率ρ.‎ ‎(1)该同学用游标卡尺测量金属丝的长度如图甲所示，可知其长度为L＝________mm.‎ ‎(2)如图乙所示，用螺旋测微器测金属丝的直径，测量值d＝________mm.‎ ‎(3)选用“×10”倍率的电阻挡测量，发现多用电表指针偏转过大，因此需选择________(选填“×1”或“×100”)倍率的电阻挡，并________，再进行正确测量，多用电表的示数如图丙所示，测量结果为R＝________Ω.‎ ‎(4)该金属丝电阻率的表达式为ρ＝________.(用R、d、L表示)‎ ‎15、在测量电源电动势和内电阻的实验中，有电压表V(量程为3V，内阻约3kΩ)；电流表A（量程为0.6A，内阻约为0.70Ω）；滑动变阻器R（10Ω，2A）。为了更准确地测出电源电动势和内阻设计了如图所示的电路图。‎ ‎①在实验中测得多组电压和电流值，得到如图所示的U-I图线，由图可得该电源电动势E=____ V ，内阻r=______ Ω。（结果保留两位有效数字）‎ ‎②一位同学对以上实验进行了误差分析．其中正确的是______．‎ A．实验产生的系统误差，主要是由于电压表的分流作用 B．实验产生的系统误差，主要是由于电流表的分压作用 三、计算题(本题共2小题，共26分．解答时请写出必要的文字说明、方程式和重要的演算步骤．只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位)‎ ‎16、（12分）如图所示电路中，两平行金属板A、B水平放置，两板间的距离d=40cm.电源电动势E=24V，内电阻r=1Ω，电阻R=15Ω。闭合开关S，待电路稳定后，将一带正电的小球从B板小孔以初速度v0=4 m/s竖直向上射入板间。若小球带电荷量为q=1×10-2C，质量为m=2×10-2kg，不考虑空气阻力(取g=10m/s2)求：‎ ‎（1）滑动变阻器两端电压为多大时，小球恰能到达A板？‎ ‎（2）此时电源的输出功率是多大？‎ ‎17、（14分）如图所示，一带电荷量为＋q、质量为m的小物块处于一倾角为37°的光滑斜面上，当整个装置被置于一水平向右的匀强电场中，小物块恰好静止。重力加速度取g，sin 37°＝0.6，cos 37°＝0.8。求：‎ ‎(1)水平向右电场的电场强度的大小；‎ ‎(2)若将电场强度减小为原来的，小物块的加速度是多大；‎ ‎(3)电场强度变化后小物块在斜面上下滑距离L时的动能。‎ 解析　(1)小物块静止在斜面上，受重力、电场力和斜面支持力(如图所示)，则 FNsin 37°＝qE①‎ FNcos 37°＝mg②‎ 由①②可得E＝。‎ ‎(2)若电场强度减小为原来的，则 E′＝，‎ mgsin 37°－qE′cos 37°＝ma，‎ 可得a＝0.3g。‎ ‎(3)电场强度变化后小物块下滑距离L时，重力做正功，电场力做负功，由动能定理得：‎ mgLsin 37°－qE′Lcos 37°＝Ek－0‎ 可得Ek＝0.3mgL 答案　(1)　(2)0.3g　(3)0.3mgL ‎4．(多选)如图所示，一台电动机提着质量为m的物体，以速度v匀速上升，已知电动机线圈的电阻为R，电源电动势为E，通过电源的电流为I，当地重力加速度为g，忽略一切阻力及导线电阻，则(　　)‎ A．电源内阻r＝－R B．电源内阻r＝－－R C．如果电动机转轴被卡住而停止转动，较短时间内电源消耗的功率将变大 D．如果电动机转轴被卡住而停止转动，较短时间内电源消耗的功率将变小 答案：BC 答案：(1)如图所示 ‎(2)如图所示 ‎(3)10.8‎ 答案：(1)50.30　(2)0.228(0.226～0.229均可以)　(3)×1　重新进行欧姆调零　13.0　(4) 某科技创新小组的同学测定一水果电池（电动势大约1.5V、内阻约为1100Ω）的电动势和内阻，实验原理如下图中的甲、乙所示（甲、乙两图中电压表内阻约为3000Ω，电流表内阻约为20Ω）应选择 （填“甲”或“乙”）电路比较适合。通过调节滑动变阻器得到多组U、I数据，依据U、I数据绘得的图像如图丙，则电动势为 ，内阻为 （以上结果均保留两位有效数字）。‎
