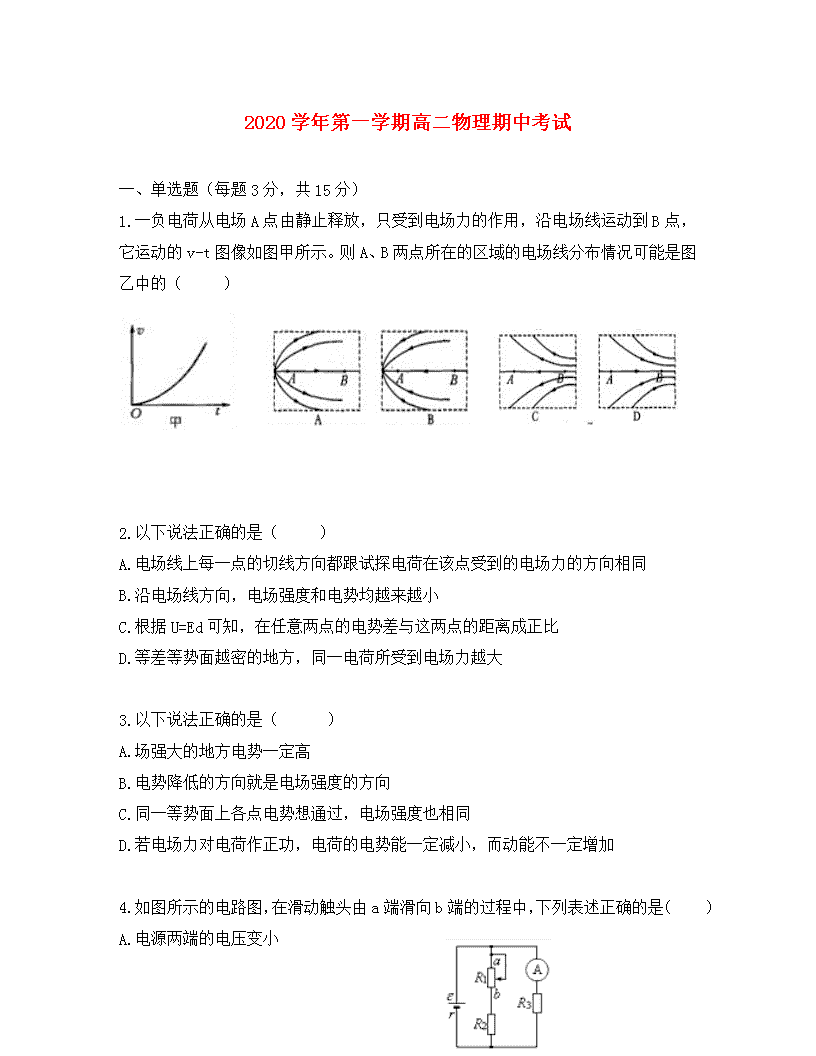

‎2020学年第一学期高二物理期中考试 ‎ 一、单选题（每题3分，共15分）‎ ‎1.一负电荷从电场A点由静止释放，只受到电场力的作用，沿电场线运动到B点，它运动的v-t图像如图甲所示。则A、B两点所在的区域的电场线分布情况可能是图乙中的（ ）‎ ‎2.以下说法正确的是（ ）‎ A.电场线上每一点的切线方向都跟试探电荷在该点受到的电场力的方向相同 B.沿电场线方向，电场强度和电势均越来越小 C.根据U=Ed可知，在任意两点的电势差与这两点的距离成正比 D.等差等势面越密的地方，同一电荷所受到电场力越大 ‎3.以下说法正确的是（ ）‎ A.场强大的地方电势一定高 B.电势降低的方向就是电场强度的方向 C.同一等势面上各点电势想通过，电场强度也相同 D.若电场力对电荷作正功，电荷的电势能一定减小，而动能不一定增加 ‎4.如图所示的电路图，在滑动触头由a端滑向b端的过程中，下列表述正确的是（ ）‎ A.电源两端的电压变小 B.电流表A的示数变大 C.流过电源内阻的电流变小 D.电路的总阻值变大 ‎5.如图所示，a、b分别是带正电的带电体A周围的两点，下列说法正确的是（ ）‎ A.虽然a点位置没有试探电荷q，但该点电势是客观存在的，并且大小也是唯一确定的 B.虽然a点位置没有试探电荷q，但电场在该点所具有的电势能是确定的 C.若把一点电荷从a点沿不同的路径移到b点，则电场力做功相等，电势能变化也相等 D.若a点的电势高于b点的电势，则某一点电荷放在a点的电势能一定大于放在b点处的电势能 二、双选题（每题4分，漏选得2分，共28分）‎ ‎6.如图是一个孤立点电荷电场中一条方向水平向右的电场线，a、b、c为该电场线上的三个点，下面说法正确的是（ ）‎ A.a点场强方向与c点场强方向相同 B.a点场强一定大于b点场强 C.在b点静止释放一个电子，将一定向a点运动 D.该孤立点电荷一定带正电 ‎7.下列关于电动势的说法正确的是（ ）‎ A.电源电动势数值上等于电源正、负极之间的电压 B.用电压表直接测量电源两极得到的电压数值，实际上总略小于电源电动势的准确值 C.电源电动势总等于内外电路上的电压之和，所以它的数值与外电路的组成有关 D.在已接电源的闭合电路里，如外电压增大，则内电压减小，电源的电动势始终为两者之和，保持恒量 ‎8.图为静电除尘器机理的示意图，尘埃在电场中通过某种机制带电，在电场力的作用下向集尘极迁移并沉积，以达到除尘的目的。下列表述正确的是（ ）‎ A.到达集尘机的尘埃带正电 B.电场方向由集尘极指向放电极 C.带电尘埃所受电场力的方向与电场力方向相同 D.同一位置带电荷量越多的尘埃所受到的电场力越大 ‎9.在如图所示的静电场中，实线为电场线，一带电粒子仅在电场力的作用下沿图中虚线从A运动到B，则该带电粒子的（ ）‎ A.加速度增大 B.所受电场力做负功 C.速度增大 D.电势能增大 ‎10.a、b、c、d四个带电液滴在如图所示的匀强电场中，分别水平向左、水平向右、竖直向上、竖直向下作匀速直线运动，可知（ ）‎ A.a、b为同种电荷。c、d为异种电荷 B. a、b的电势能、机械能均不变 C.在b点静止释放一个电子，将一定向a点运动 D.该孤立点电荷一定带正电 ‎11.给平行板电容器充电，断开电源后A极板带正电，B极板带负电。板间有一带电小球C用绝缘细线悬挂，如图所示。小球静止时与竖直方向的夹角为θ，则（ ）‎ A.若将B极板向右平移少许，夹角θ不变 B.若将B极板向右下移少许，A、B两板间的电势差将增大 C.若将B极板向右上移少许，夹角θ变小 D.轻轻将细线剪断，小球将做斜抛运动 ‎12.热敏电阻是传感电路中常用的半导体材料，其电阻率随温度的升高而减小。下面图像中符合热敏电阻实际情况的是（ ）‎ ‎ C D ‎ A B 三、实验题（20分）‎ ‎13.（8分）某同学测量一个圆柱体的电阻率，需要测量圆柱体的尺寸和电阻。‎ ‎①使用螺旋测微器测量圆柱体的直径，某次测量的示数如图 (a)所示，直径为________cm。‎ ‎②按如图 (b)连接电路后，实验操作如下：‎ ‎(a)将滑动变阻器R1的阻值置于最________处(填“左”或“右”)；将S2拨向接点1，闭合S1，调节R1，使电流表示数为I0；‎ ‎(b)将电阻箱R2的阻值调至最大，S2拨向接点2；保持R1不变，调节R2， ，此时R2阻值为1280 Ω；‎ ‎③由此可知，圆柱体的电阻为________Ω。‎ ‎14.（12分）①某实验小组在“测定金属电阻率”的实验过程中，正确操作获得电流表、电压表的读数如图所示，则它们的读数值依次是______、______．‎ ‎②已知实验中所用的滑动变阻器阻值范围为0～10Ω，电流表内阻约几欧，电压表内阻约20kΩ．电源为干电池（不宜在长时间、大功率状况下使用），电动势E=4.5V，内阻很小．则以下电路图中______（填电路图2中的字母代号）电路为本次实验应当采用的最佳电路．但用此最佳电路测量的结果仍然会比真实值偏______（选填“大”或“小”）‎ ‎③若已知实验所用的电流表内阻的准确值RA=2.0Ω，则准确测量金属丝电阻Rx的最佳电路应是上图中的______电路（填电路图下的字母代号）．此时测得电流为I、电压为U，则金属丝电阻Rx=______（ 用题中字母代号表示）。‎ 四、计算题：（3小题，共37分。按题目要求作答，解题过程应写出必要的文字说明、方程式和重要的步奏，只写出最后答案的不得分。有数值计算的题，答案中必须明确写出数值和单位。）‎ ‎15.（10分）在如图甲所示的U-I图像中，直线为某一电源的路端电压与干路电流关系图象。若将该电源与理想电流表A1、A2，理想电压表V与定值电阻R1、R2、R3连接组成如图乙所示闭合电路，开关S闭合后，理想电流表A1的读数为I1=‎0.8A，理想电流表A2的读数为I2=‎0.3A，理想电压表读数U=3V。求：‎ ‎（1）该电源电动势E与内阻r的大小；‎ ‎（2）图乙电路中定值电阻R1、R2、R3的阻值大小。‎ ‎16.（13分）如图所示，A、B是位于竖直平面内、半径R=‎‎0.5m 的四分之一圆弧形光滑绝缘轨道，其下端点B与水平绝缘轨道平滑连接，整个轨道处在水平向左的匀强电场中，电场强度E=5×103N/C。今有一质量为m=‎0.1kg、带电荷量q=+8×10‎-5C的小滑块（可视为质点）从A点由静止释放。若已知滑块与水平轨道间的动摩擦因素μ=0.05，取g=‎10m/s2，求：‎ ‎（1）小滑块第一次经过圆弧形轨道最低点B时对轨道的压力；‎ ‎（2）小滑块在水平轨道上通过的总路程。‎ ‎17.（14分）如图所示的装置，左侧两竖直平板间存在加速电场，加速电压U1=200V，紧靠其右侧的是彼此平行的A、B两块水平金属板。A、B板长L=‎8cm，板间距离d=‎8cm，板间电势差UAB=300V。一电量q=+10‎-10C，质m=10‎-20kg的带电粒子，在靠近加速电场的正极板附近由静止开始经U1加速后沿A、B两板中心线处的小孔R水平射入A、B板间的电场，粒子飞出A、B平行板后，经过界面MN进入固定在MN右侧的孤立点电荷Q所形成的电场区域做圆周运动，最后粒子垂直打在放置于中心线上的荧光屏EF上。（假设不考虑不同电场之间的相互影响，即界面MN左侧为AB板间的匀强电场，右侧为点电荷Q形成的电场），静电力常数k=9×109N·m2/C2，cos370=0.8，sin370=0.6，求：‎ ‎（1）粒子射入A、B两板时的初速度v0大小；‎ ‎（2）粒子穿过界面MN时偏离中心线RO的距离y；‎ ‎（3）点电荷Q的电量大小。‎
