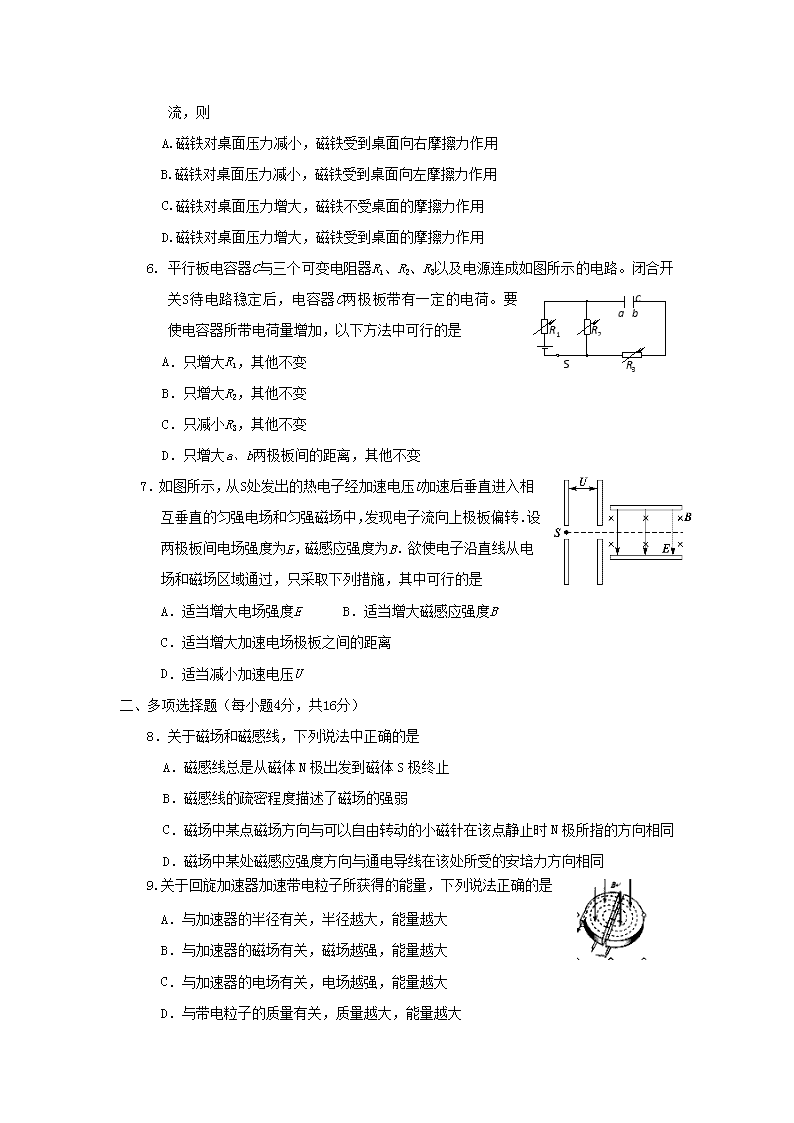

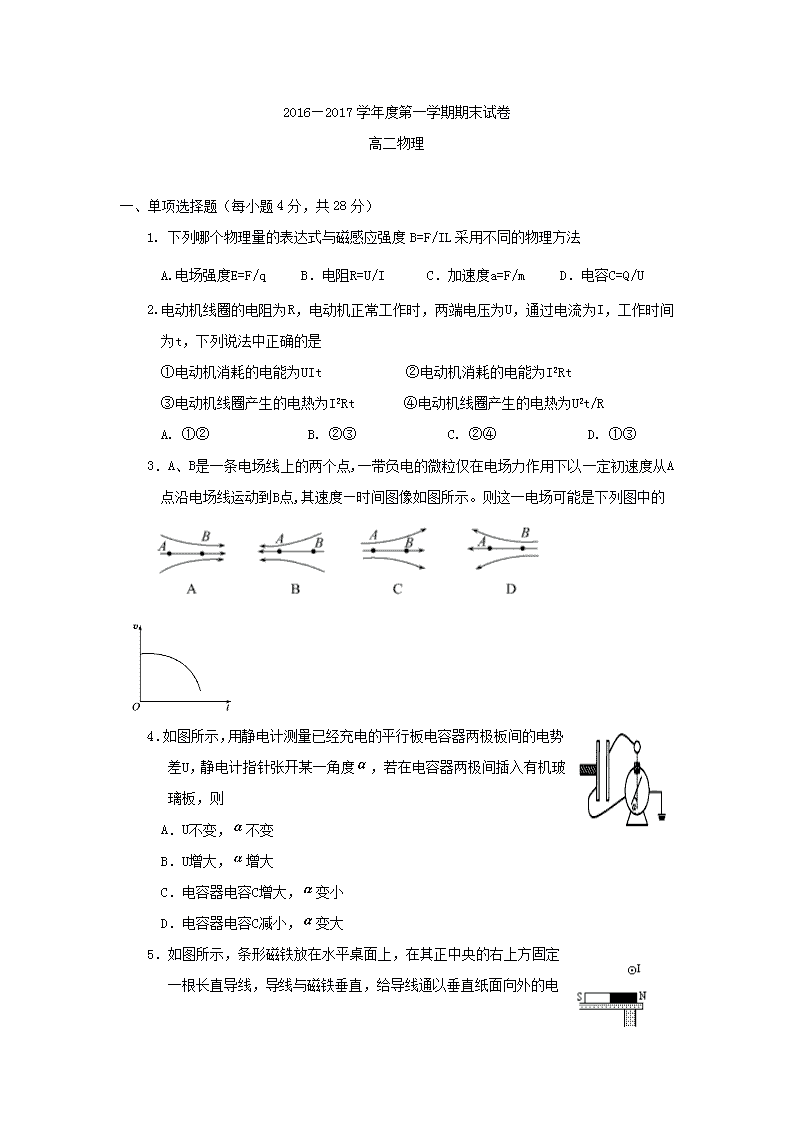

‎2016—2017学年度第一学期期末试卷 高二物理 一、单项选择题（每小题4分，共28分）‎ ‎1. 下列哪个物理量的表达式与磁感应强度B=F/IL采用不同的物理方法 A.电场强度E=F/q B．电阻R=U/I C．加速度a=F/m D．电容C=Q/U ‎2.电动机线圈的电阻为R，电动机正常工作时，两端电压为U，通过电流为I，工作时间为t，下列说法中正确的是 ‎ ‎①电动机消耗的电能为UIt ②电动机消耗的电能为I2Rt ‎ ‎③电动机线圈产生的电热为I2Rt ④电动机线圈产生的电热为U2t/R A. ①② B. ②③ C. ②④ D. ①③ ‎ ‎3．A、B是一条电场线上的两个点,一带负电的微粒仅在电场力作用下以一定初速度从A点沿电场线运动到B点,其速度—时间图像如图所示。则这一电场可能是下列图中的 ‎ ‎ ‎4．如图所示，用静电计测量已经充电的平行板电容器两极板间的电势差U，静电计指针张开某一角度，若在电容器两极间插入有机玻璃板，则 A．U不变，不变 ‎ B．U增大，增大 C．电容器电容C增大，变小 ‎ D．电容器电容C减小，变大 ‎5．如图所示，条形磁铁放 在水平桌面上，在其正中央的右上方固定一根长直导线，导线与磁铁垂直，给导线通以垂直纸面向外的电流，则 ‎ ‎ A.磁铁对桌面压力减小，磁铁受到桌面向右摩擦力作用 ‎ B.磁铁对桌面压力减小，磁铁受到桌面向左摩擦力作用 ‎ C.磁铁对桌面压力增大，磁铁不受桌面的摩擦力作用 ‎ D.磁铁对桌面压力增大，磁铁受到桌面的摩擦力作用 R1‎ C S R2‎ R3‎ a b ‎6. 平行板电容器C与三个可变电阻器R1、R2、R3以及电源连成如图所示的电路。闭合开关S待电路稳定后，电容器C两极板带有一定的电荷。要使电容器所带电荷量增加，以下方法中可行的是 ‎ A．只增大R1，其他不变 ‎ ‎ B．只增大R2，其他不变 ‎ C．只减小R3，其他不变 ‎ D．只增大a、b两极板间的距离，其他不变 ‎7．如图所示，从S处发出的热电子经加速电压U加速后垂直进入相互垂直的匀强电场和匀强磁场中，发现电子流向上极板偏转．设两极板间电场强度为E，磁感应强度为B．欲使电子沿直线从电场和磁场区域通过，只采取下列措施，其中可行的是 A．适当增大电场强度E B．适当增大磁感应强度B C．适当增大加速电场极板之间的距离 ‎ D．适当减小加速电压U 二、多项选择题（每小题4分，共16分）‎ ‎8．关于磁场和磁感线，下列说法中正确的是 ‎ A．磁感线总是从磁体N极出发到磁体S极终止 ‎ B．磁感线的疏密程度描述了磁场的强弱 ‎ C．磁场中某点磁场方向与可以自由转动的小磁针在该点静止时N极所指的方向相同 ‎ D．磁场中某处磁感应强度方向与通电导线在该处所受的安培力方向相同 ‎9.关于回旋加速器加速带电粒子所获得的能量，下列说法正确的是 A．与加速器的半径有关，半径越大，能量越大 ‎ B．与加速器的磁场有关，磁场越强，能量越大 C．与加速器的电场有关，电场越强，能量越大 ‎ D．与带电粒子的质量有关，质量越大，能量越大 ‎10．如图所示，一个绝缘光滑半圆环轨道放在竖直向下的匀强电场E中，‎ 在环与环圆心等高处有一个质量为m、带电量为+q的小球由静止开 始沿轨道运动，则 ‎　  A．小球运动过程中机械能守恒 ‎　  B．小球经过环的最低点时速度最大 ‎　  C．在最低点时球对环的压力为（mg+qE） ‎ D．在最低点时球对环的压力为3（mg+qE）‎ ‎11.如图所示，质量为m、长为L的直导线用两绝缘细线悬挂于，并处于匀强磁场中. 当导线中通以沿x正方向的电流I，且导线保持静止时，悬线与竖直方向夹角为. 则磁感应强度方向和大小可能为 A．正向， B．正向， ‎ C．负向， D．沿悬线向上，‎ 答题卡 得分______________‎ ‎ ‎ 题号 ‎1‎ ‎2‎ ‎3‎ ‎4‎ ‎5‎ ‎6‎ ‎7‎ ‎8‎ ‎9‎ ‎10‎ ‎11‎ 答案 三、填空题（每空3分，共21分）‎ ‎12.有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度．用它测量一小球的直径，如图甲所示的读数是 mm．用螺旋测微器测量一根金属丝的直径，如图乙所示的读数是 mm．‎ ‎ ‎ ‎13.用如图甲所示的电路测量一节蓄电池的电动势和内电阻．蓄电池的电动势约为2V，内电阻很小．除蓄电池、开关、导线外可供使用的实验器材还有：‎ A．电压表 （量程3V） B．电流表 （量程0.6A）‎ C．电流表（量程3A） D．定值电阻R0（阻值4Ω，额定功率4W）‎ E．滑动变阻器R1（阻值范围0—20Ω，额定电流1A）‎ F．滑动变阻器R2（阻值范围0—2000Ω，额定电流0.1A）‎ ‎（1）电流表应选 ；滑动变阻器应选 ；（填器材前的字母代号）．‎ ‎（2）根据实验数据作出U—I图像（如图乙所示），则蓄电池的电动势E＝ V，内阻r= Ω；‎ ‎（3）用此电路测量一节蓄电池的电动势和内电阻，产生系统误差的原因是 ‎ ；‎ 三、计算题（本题共4小题，共35分）‎ ‎14.（8分）如图所示，R1＝5Ω， R2＝9Ω。当开关S断开时，电流表的示数为I1＝0. 2A，当开关S闭合时，电流表的示数为I2＝0.3A。（电流表内阻不计）求：电源的电动势和内阻。‎ A S E r R1‎ R2‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎15.（8分）如图所示，质量m＝1.0×10-4kg的小物块，带有5×10-4C的电荷，放在倾角为30°的光滑绝缘斜面上，整个斜面置于B=0.5T的匀强磁场中，磁场方向垂直纸面向里，物块由静止开始下滑，滑到某一位置时开始离开斜面(g取10m/s2)，求：‎ ‎（1）物块带什么电？ （2）物块离开斜面时速度多大？ ‎ ‎（3）斜面至少有多长？‎ ‎ ‎ ‎16.（9分）如图所示，将一间距为50cm的平行金属板导轨固定在水平面上，导轨左端接入电动势E＝1.5V、内阻r＝0.2Ω的电池，电阻R＝2.8Ω、质量m＝5×10﹣2kg的金属杆ab垂直于金属导轨放置并与其接触良好，其余电阻不计。整个装置处于磁感应强度大小B＝0.8T，方向与水平成60°角的匀强磁场中。g取10m/s2。求：刚开始接通电路的瞬间， （1）金属杆所受安培力的大小；‎ ‎（2）金属杆对导轨压力的大小；‎ ‎（3）金属杆受不受摩擦力如果受多大。‎ ‎ ‎ ‎17.（10分）如图所示，水平放置的两块长直平行金属板a、b相距d=0.10m ，a、b间的电场强度为E=5.0×105N/C，b板下方整个空间存在着磁感应强度大小为B=6.0T、方向垂直纸面向里的匀强磁场.今有一质量为m=4.8×10-25kg、电荷量为q=1.6×10-18C的带正电的粒子(不计重力)，从贴近a板的左端以v0 =1.0×106m/s的初速度水平射入匀强电场，刚好从狭缝P处穿过b板而垂直进入匀强磁场，最后粒子回到b板的Q处（图中未画出）．求：‎ ‎（1）粒子刚进入磁场时的速度大小和方向； （2）P、Q之间的距离L．‎ 高二物理参考答案 ‎1 C 2 D 3 A 4 C 5 B 6 B 7 B ‎ ‎8 BC 9 AB 10 BD 11 BC ‎12. (10.50 1.730—1.733) ‎ ‎13. (1) B E (2) 2.10 0.2 (3) 电压表的分流 ‎14. 3V, 1Ω ‎15．（10分）‎ 解：（1）负电 （2分）‎ ‎（2） （2分） （1分）‎ ‎ （3） （2分） （2分） （1分）‎ ‎16.（1）0.1N (2) 0.4N (3) 受 0. 1732N ‎17.（12分）解：（1）粒子a板左端运动到P处，由动能定理得 代入有关数据，解得，，代入数据得θ=300 （6分） （2）粒子在磁场中做匀速圆周运动，圆心为O，半径为r，如图.由几何关系得  又 联立求得代入数据解得L=5.8cm. （6分）‎
