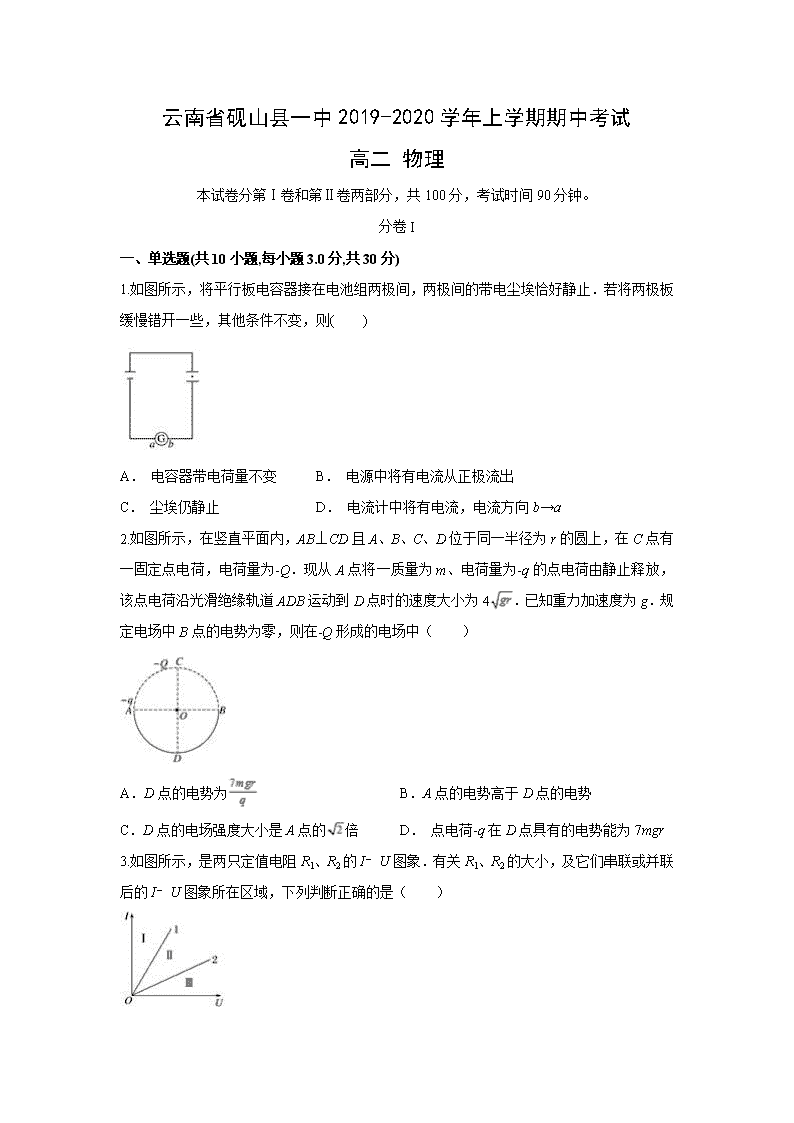

云南省砚山县一中2019-2020学年上学期期中考试 高二 物理 本试卷分第Ⅰ卷和第Ⅱ卷两部分，共100分，考试时间90分钟。‎ 分卷I 一、单选题(共10小题,每小题3.0分,共30分) ‎ ‎1.如图所示，将平行板电容器接在电池组两极间，两极间的带电尘埃恰好静止．若将两极板缓慢错开一些，其他条件不变，则(　　)‎ A． 电容器带电荷量不变 B． 电源中将有电流从正极流出 C． 尘埃仍静止 D． 电流计中将有电流，电流方向b→a ‎2.如图所示，在竖直平面内，AB⊥CD且A、B、C、D位于同一半径为r的圆上，在C点有一固定点电荷，电荷量为-Q．现从A点将一质量为m、电荷量为-q的点电荷由静止释放，该点电荷沿光滑绝缘轨道ADB运动到D点时的速度大小为4．已知重力加速度为g．规定电场中B点的电势为零，则在-Q形成的电场中（　　）‎ A．D点的电势为 B．A点的电势高于D点的电势 C．D点的电场强度大小是A点的倍 D． 点电荷-q在D点具有的电势能为7mgr ‎3.如图所示，是两只定值电阻R1、R2的I﹣U图象．有关R1、R2的大小，及它们串联或并联后的I﹣U图象所在区域，下列判断正确的是（　　）‎ A．R1＞R2，并联后在区域Ⅲ B．R1＞R2，并联后在区域Ⅱ C．R1＜R2，串联后在区域Ⅲ D．R1＜R2，串联后在区域Ⅰ ‎4.如图所示是甲、乙、丙三位同学设计的测量电源电动势和内电阻的电路．电路中R1、R2为已知阻值的电阻．下列说法中正确的是(　　)‎ A． 只有甲同学设计的电路能测出电源的电动势和内电阻 B． 只有乙同学设计的电路能测出电源的电动势和内电阻 C． 只有丙同学设计的电路能测出电源的电动势和内电阻 D． 三位同学设计的电路都能测出电源的电动势和内电阻 ‎5.在相同时间内，电流通过电阻丝甲产生的热量比通过电阻丝乙产生的热量多，则下列说法正确的是(　　)‎ A． 甲的电阻一定大于乙的电阻 B． 甲两端的电压一定大于乙两端的电压 C． 甲中的电流一定大于乙中的电流 D． 甲的实际功率一定大于乙的实际功率 ‎6.在真空中，两个点电荷原来带的电荷量分别为q1和q2，且相隔一定的距离．若现将q2增加为原来的3倍，再将两点电荷间的距离缩小为原来的一半，则前后两种情况下两点电荷之间的库仑力之比为(　　)‎ A． 1∶6 B． 1∶12 C． 12∶1 D． 6∶1‎ ‎7.如图所示，绝缘细线悬挂着的两小球带同种电荷，将它们相互靠近，观察到两小球向两侧偏离的角度增大，由此可以推断(　　)‎ A． 同种电荷相互吸引，距离越近电荷间的作用力越大 B． 同种电荷相互吸引，距离越近电荷间的作用力越小 C． 同种电荷相互排斥，距离越近电荷间的作用力越大 D． 同种电荷相互排斥，距离越近电荷间的作用力越小 ‎8.图中水平虚线表示某电场的一组互相平行的等势面，各等势面的电势值如图所示，则(　　)‎ A． 在B处的场强方向是竖直向下的 B．A、B两处场强EA和EB相比是EB＞EA C． 1 C的正电荷从B到A，电场力做正功2 J D． 负电荷从A移到B时电场力做负功 ‎9.在电源电压不变的情况下，为使电阻率不变的电阻丝在单位时间内产生的总热量减少一半，下列措施可行的是(　　)‎ A． 剪去一半的电阻丝 B． 并联一根相同的电阻丝 C． 将电阻丝长度拉伸一倍 D． 串联一根相同的电阻丝 ‎10.如图所示，E为电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器．当R2的滑动触点在a端时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U.现将R2的滑动触点向b端移动，则三个电表示数的变化情况是(　　)‎ A．I1增大，I2不变，U增大 B．I1减小，I2增大，U减小 C．I1增大，I2减小，U增大 D．I1减小，I2不变，U减小 二、多选题(共4小题,每小题4.0分,共16分) ‎ ‎11.(多选)关于电场强度，下列说法正确的是(　　)‎ A． 电场中某点的电场强度，与该点所放试探电荷的电荷量成反比 B． 电荷在某点受到的电场力大，该点的电场强度不一定大 C． 根据电场强度的定义式E＝可知，电场强度由试探电荷q的受力和电荷量决定 D． 虽然电场强度的定义式为E＝，但电场中某点的电场强度与试探电荷q无关 ‎12.(多选)如图所示电路中，电源电动势为E，内阻为r，当变阻器R的滑片位于中点时，额定功率相同的A、B、C三个小灯泡均正常发光，则下列说法正确的是(　　)‎ A． 三个灯泡中，C灯电阻最大，B灯电阻最小 B． 当滑片P向左移动时，A、C两灯变亮，B灯变暗 C． 当滑片P向左移动时，B、C两灯变亮，A灯变暗 D． 当滑片P向左移动时，电源的总功率减小 ‎13.(多选)如图所示，带电粒子在电场中由A点运动到B点，图中实线为电场线，虚线为粒子运动轨迹，则可判定(　　)‎ A． 粒子带负电 B． 粒子的电势能不断减少 C． 粒子的动能不断减少 D． 粒子在A点的加速度小于在B点的加速度 ‎14.(多选)在如图所示的电路中，电源内阻不计．为使电容器的带电量增大，可采取以下哪些方法(　　)‎ A． 增大R1 B． 增大R2 C． 增大R3 D． 减小R1‎ 三、实验题(共2小题,共15分) ‎ ‎15.（1）用螺旋测微器测量合金丝的直径．为防止读数时测微螺杆发生转动，读数前应先旋紧如图甲所示的部件　　（选填“A”、“B”、“C”或“D”）．从图中的示数可读出合金丝的直径为　　mm．‎ ‎（2）用游标卡尺可以测量某些工件的外径．在测量时，示数如上图乙所示，则读数分别为mm．‎ ‎16.用图甲所示的电路测定某电源的电动势和内阻，R为电阻箱，阻值范围0～9 999 Ω，R0是保护电阻，电压表内阻对电路的影响可忽略不计．‎ 该同学连接好电路后，闭合开关S，改变电阻箱接入电路的电阻值，读取电压表的示数．根据读取的多组数据，他画出了图乙所示的图象．‎ ‎(1)在图乙所示图象中，当＝0.10 V－1时，外电路处于________状态．(选填“通路”、“断路”或“短路”)．‎ ‎(2)根据该图象可求得该电池的电动势E＝________ V，内阻r＝________ Ω.‎ 四、计算题 ‎ ‎17.如图所示，用一条绝缘轻绳悬挂一个带正电小球，小球质量为1.0×10-2kg，电荷量为2.0×10-8C，现加水平方向的匀强电场，平衡时绝缘绳与竖直线成45°，求匀强电场的电场强度？(g=10 m/s2)‎ ‎18.如图所示，电路中接电动势为4 V，内电阻为2 Ω的直流电源，电阻R1、R2、‎ R3、R4的阻值均为4 Ω，电容器的电容为30 μF，电流表的内阻不计，当电路稳定后．‎ ‎（1）求电流表的读数；‎ ‎（2）求电容器所带的电荷量；‎ ‎（3）如果断开电源，求通过R2的电荷量．‎ ‎19.如图所示，在水平方向的匀强电场中，用长为L的绝缘细线，拴住一质量为m，带电量为q的小球，线的上端固定．开始时连线带球拉成水平，突然松开后，小球由静止开始向下摆动，当细线转过60°角时的速度恰好为零．问：‎ ‎（1）A、B两点的电势差UAB为多少？‎ ‎（2）电场强度为多少？‎ ‎20.水平放置的两块平行金属板长L＝5.0 cm，两板间距d＝1.0 cm，两板间电压为90‎ ‎ V且上板为正.一电子沿水平方向以速度v0＝2.0×107m/s从两板中间射入，如图所示，求：(电子电荷量q＝1.6×10－19C，电子质量me＝9.1×10－31kg)(计算结果在小数点后保留两位有效数字)‎ ‎(1)电子偏离金属板时的侧位移；‎ ‎(2)电子飞出电场时的速度；‎ ‎(3)电子离开电场后，打在屏上的P点，若s＝10 cm，求OP的长.‎ ‎ ‎ ‎【参考答案】‎ ‎1.C 2A 3.C 4.D 5.D 6.B 7.C 8.C 9.D 10.B 11.BD 12.ABD 13.ACD 14.BD ‎15.（1）B0.410 （2）11.50‎ ‎【解析】解：（1）读数前应先旋紧B，使读数固定不变，螺旋测微器的固定刻度为0 mm，可动刻度为41.0×0.01 mm=0.410 mm，所以最终读数为0 mm+0.410 mm=0.410 mm．‎ ‎（2）游标卡尺的主尺读数为11 mm，游标尺上第10个刻度和主尺上某一刻度对齐，所以游标读数为10×0.05 mm=0.50 mm，所以最终读数为：11 mm+0.50 mm=11.50 mm．‎ ‎16.(1)断路　(2)10　50‎ ‎【解析】‎ ‎17.方向水平向右 ‎【解析】正确的受力分析如图所示 电场力：‎ 根据共点力平衡条件可得 联立即得E=‎ 代入数据，得 方向水平向右 ‎18.（1）0.4 A （2）4.8×10﹣5C （3）2.4×10﹣5C ‎【解析】（1）根据闭合电路欧姆定律：I=‎ 故电流表的读数为0.4 A．‎ ‎（2）U3=IR3=0.4×4 V=1.6 V Q=CU3=4.8×10﹣5C 故电容器所带的电荷量为4.8×10﹣5C ‎（3）因R1、R2并联，且R1=R2，所以在放电回路中通过R2的电量为 故通过R2的电荷量为2.4×10﹣5C．‎ ‎19.（1）（2）‎ ‎【解析】（1）小球由A到B过程中，由动能定理得：‎ mgLsin 60°+qUAB=0，‎ 解得：UAB=.‎ ‎（2）BA间电势差为：UBA=UAB=，‎ 则场强：E==‎ ‎20.　(1)0.49 cm　(2)2.04×107m/s　速度的方向与v0的夹角θ满足tanθ≈0.2　(3)2.49 cm ‎【解析】　(1)电子在电场中的加速度a＝，侧位移y＝，又因t＝，则y＝≈0.49 cm.‎ ‎(2)电子飞出电场时，水平分速度vx＝v0，竖直分速度vy＝at＝≈3.96×106m/s，则电子飞出电场时的速度v＝≈2.04×107m/s.设v与v0的夹角为θ，则tanθ＝≈0.2.‎ ‎(3)电子飞出电场后做匀速直线运动，则OP＝y＋stanθ＝2.49 cm.‎
