2017年度高考物理（力学实验与创新）二轮专题练习

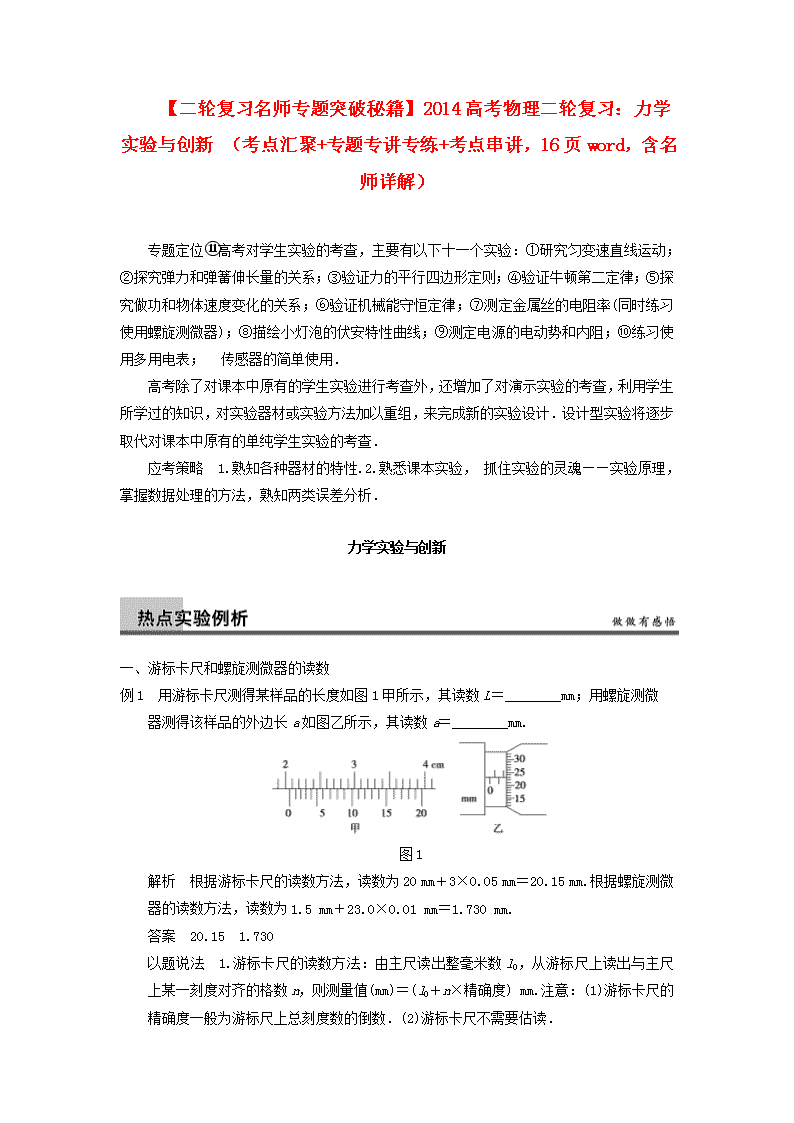

【二轮复习名师专题突破秘籍】2014高考物理二轮复习：力学实验与创新 （考点汇聚+专题专讲专练+考点串讲，16页word，含名师详解）
专题定位 高考对学生实验的考查，主要有以下十一个实验：①研究匀变速直线运动；②探究弹力和弹簧伸长量的关系；③验证力的平行四边形定则；④验证牛顿第二定律；⑤探究做功和物体速度变化的关系；⑥验证机械能守恒定律；⑦测定金属丝的电阻率(同时练习使用螺旋测微器)；⑧描绘小灯泡的伏安特性曲线；⑨测定电源的电动势和内阻；⑩练习使用多用电表；⑪传感器的简单使用．
高考除了对课本中原有的学生实验进行考查外，还增加了对演示实验的考查，利用学生所学过的知识，对实验器材或实验方法加以重组，来完成新的实验设计．设计型实验将逐步取代对课本中原有的单纯学生实验的考查．
应考策略 1.熟知各种器材的特性.2.熟悉课本实验， 抓住实验的灵魂——实验原理，掌握数据处理的方法，熟知两类误差分析．
力学实验与创新
一、游标卡尺和螺旋测微器的读数
例1 用游标卡尺测得某样品的长度如图1甲所示，其读数L＝________mm；用螺旋测微
器测得该样品的外边长a如图乙所示，其读数a＝________mm.
图1
解析 根据游标卡尺的读数方法，读数为20 mm＋3×0.05 mm＝20.15 mm.根据螺旋测微器的读数方法，读数为1.5 mm＋23.0×0.01 mm＝1.730 mm.
答案 20.15 1.730
以题说法 1.游标卡尺的读数方法：由主尺读出整毫米数l0，从游标尺上读出与主尺上某一刻度对齐的格数n，则测量值(mm)＝(l0＋n×精确度) mm.注意：(1)游标卡尺的精确度一般为游标尺上总刻度数的倒数．(2)游标卡尺不需要估读．

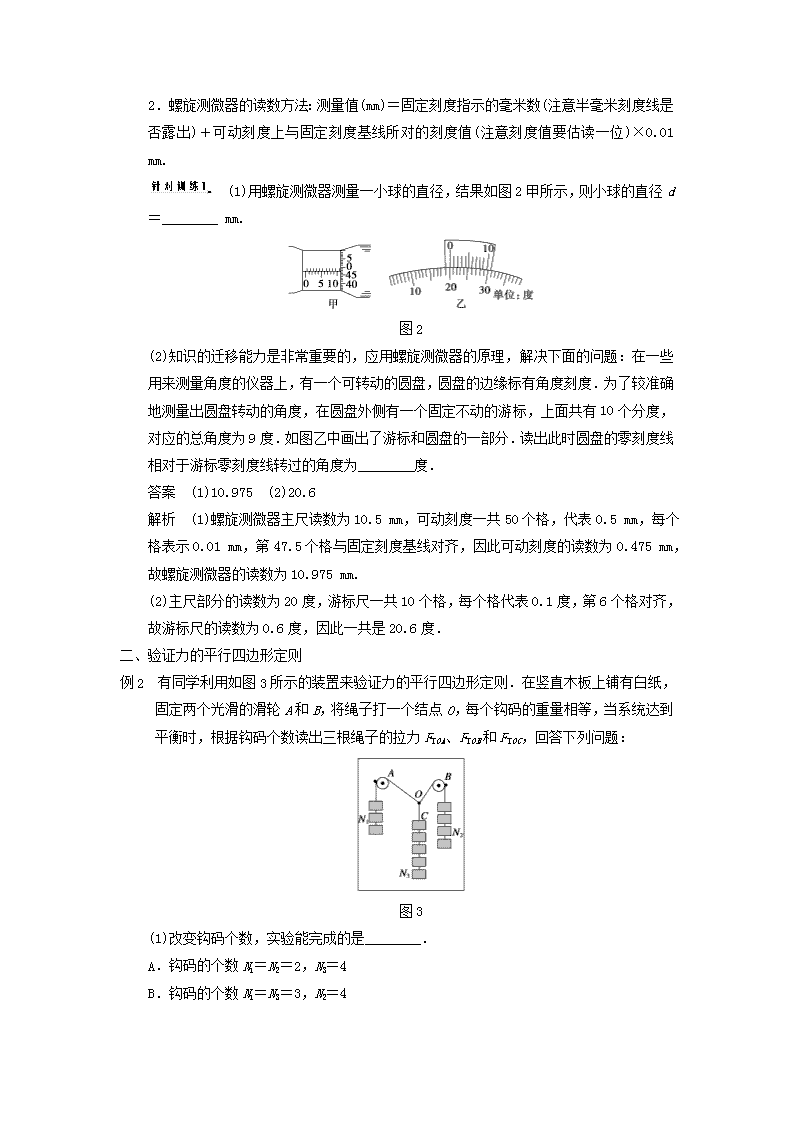

2．螺旋测微器的读数方法：测量值(mm)＝固定刻度指示的毫米数(注意半毫米刻度线是否露出)＋可动刻度上与固定刻度基线所对的刻度值(注意刻度值要估读一位)×0.01 mm.
(1)用螺旋测微器测量一小球的直径，结果如图2甲所示，则小球的直径d＝________ mm.
图2
(2)知识的迁移能力是非常重要的，应用螺旋测微器的原理，解决下面的问题：在一些用来测量角度的仪器上，有一个可转动的圆盘，圆盘的边缘标有角度刻度．为了较准确地测量出圆盘转动的角度，在圆盘外侧有一个固定不动的游标，上面共有10个分度，对应的总角度为9度．如图乙中画出了游标和圆盘的一部分．读出此时圆盘的零刻度线相对于游标零刻度线转过的角度为________度．
答案 (1)10.975 (2)20.6
解析 (1)螺旋测微器主尺读数为10.5 mm，可动刻度一共50个格，代表0.5 mm，每个格表示0.01 mm，第47.5个格与固定刻度基线对齐，因此可动刻度的读数为0.475 mm，故螺旋测微器的读数为10.975 mm.
(2)主尺部分的读数为20度，游标尺一共10个格，每个格代表0.1度，第6个格对齐，故游标尺的读数为0.6度，因此一共是20.6度．
二、验证力的平行四边形定则
例2 有同学利用如图3所示的装置来验证力的平行四边形定则．在竖直木板上铺有白纸，固定两个光滑的滑轮A和B，将绳子打一个结点O，每个钩码的重量相等，当系统达到平衡时，根据钩码个数读出三根绳子的拉力FTOA、FTOB和FTOC，回答下列问题：
图3
(1)改变钩码个数，实验能完成的是________．

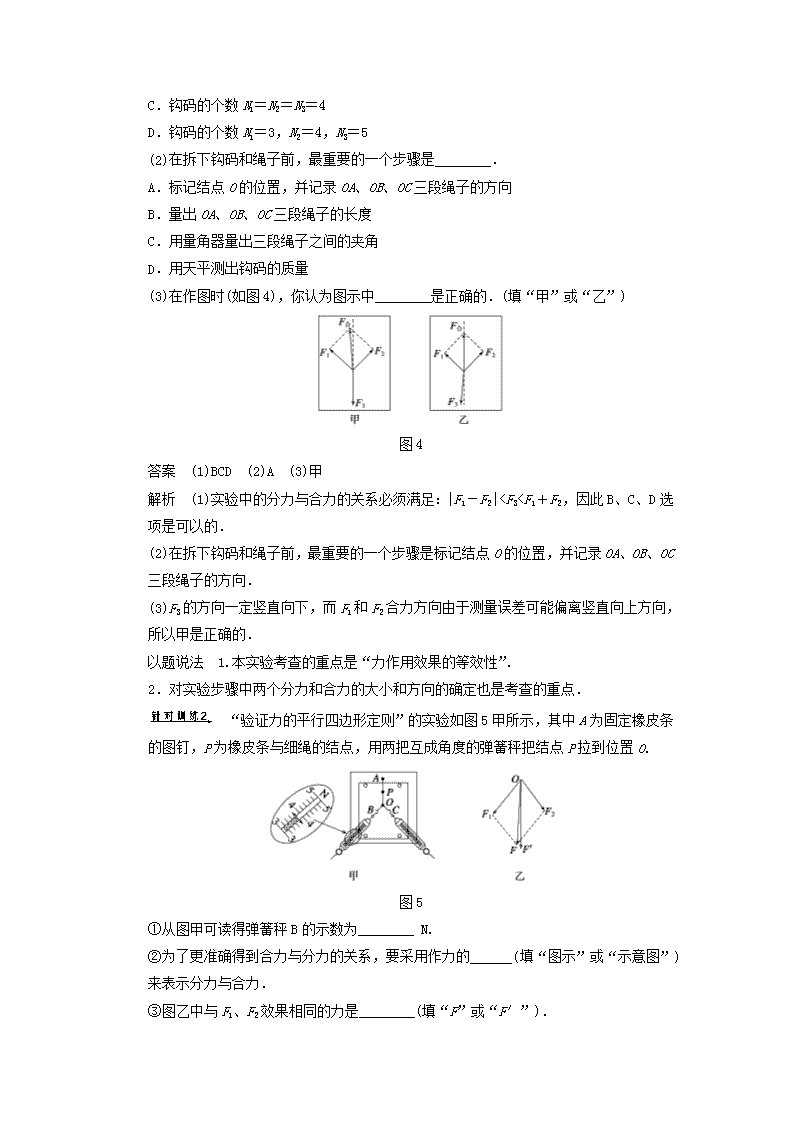

A．钩码的个数N1＝N2＝2，N3＝4
B．钩码的个数N1＝N3＝3，N2＝4
C．钩码的个数N1＝N2＝N3＝4
D．钩码的个数N1＝3，N2＝4，N3＝5
(2)在拆下钩码和绳子前，最重要的一个步骤是________．
A．标记结点O的位置，并记录OA、OB、OC三段绳子的方向
B．量出OA、OB、OC三段绳子的长度
C．用量角器量出三段绳子之间的夹角
D．用天平测出钩码的质量
(3)在作图时(如图4)，你认为图示中________是正确的．(填“甲”或“乙”)
图4
答案 (1)BCD (2)A (3)甲
解析 (1)实验中的分力与合力的关系必须满足：|F1－F2|
k2>k3
(1)为了验证猜想，可以通过实验来完成．实验所需的器材除铁架台外，还需要________．
(2)简要实验步骤如下，请完成相应填空．
a．将弹簧A悬挂在铁架台上，用刻度尺测量弹簧A的长度L0；
b．在弹簧A的下端挂上钩码，记下钩码的个数(如n个)并用刻度尺测量弹簧的长度L1；
c．由F＝mg计算弹簧的弹力；由x＝L1－L0计算出弹簧的伸长量．由k＝计算弹簧的劲度系数；
d．改变________________，重复实验步骤b、c，并求出弹簧A的劲度系数k1的平均值；
e．按要求将弹簧A剪断，分成B、C两段，重复实验步骤a、b、c、d.分别求出弹簧B、C的劲度系数k2、k3的平均值．比较k1、k2、k3并得出结论．
(3)图6是实验得到的图线．根据图线得出弹簧的劲度系数与弹簧长度有怎样的关系？
图6
答案 (1)刻度尺、已知质量且质量相等的钩码 (2)钩码的个数 (3)同一根弹簧上截下的几段，越短的段，劲度系数越大(或越长的段，劲度系数越小)
四、以打点计时器或光电门为工具的力学实验
例4 (2013·四川·8(2))如图7所示，某组同学借用“探究a与F、m之间的定量关系”的相关实验思想、原理及操作，进行“研究合外力做功和动能变化的关系”的实验：
图7
①为达到平衡阻力的目的，取下细绳及托盘，通过调整垫片的位置，改变长木板倾斜程度，根据打出的纸带判断小车是否做________运动．
②连接细绳及托盘，放入砝码，通过实验得到图8所示的纸带．纸带上O为小车运动起始时刻所打的点，选取时间间隔为0.1 s的相邻计数点A、B、C、D、E、F、G.实验时小车所受拉力为0.2 N，小车的质量为0.2 kg.
图8
请计算小车所受合外力做的功W和小车动能的变化ΔEk.补填表中空格(结果保留至小数点后第四位).
O—B
O—C
O—D
O—E
O—F
W/J
0.043 2
0.057 2
0.073 4
0.091 5
ΔEk/J
0.043 0
0.057 0
0.073 4
0.090 7
分析上述数据可知：在实验误差允许的范围内W＝ΔEk.与理论推导结果一致．
③实验前已测得托盘质量为7.7×10－3kg，实验时该组同学放入托盘中的砝码质量应为________kg(g取9.8 m/s2，结果保留至小数点后第三位)．
解析 ②W＝FxOF＝0.2×55.75×10－2 J＝0.111 5 J
vF＝ m/s＝1.051 m/s
ΔEk＝mv＝×0.2×1.0512 J＝0.110 5 J
③设放入砝码质量为m，则
(m＋7.7×10－3 kg)g－0.2 N＝(m＋7.7×10－3 kg)a ①
对小车：a＝＝ m/s2＝1 m/s2 ②
联立①②得：m＝0.015 kg
答案 ①匀速直线 ②0.111 5 0.110 5 ③0.015
以题说法 新课标《考试大纲》规定的六个力学实验中有四个涉及打点计时器：研究匀变速直线运动、验证牛顿第二定律、探究做功和物体速度变化的关系和验证机械能守恒定律．这类实验的关键是要掌握纸带的分析处理方法，对于纸带常见有以下三大应用．
1．由纸带确定时间
要区别打点计时器打出的点与人为选取的计数点之间的区别与联系，便于测量和计算，一般每五个点取一个计数点，这样时间间隔为Δt＝0.02×5 s＝0.1 s.
2．求解瞬时速度
利用做匀变速运动的物体在一段时间内的平均速度等于中间时刻的瞬时速度．如图9所示，打n点时的速度vn＝
图9
3．用“逐差法”求加速度
如图10所示，a＝
图10
有些实验用光电门代替打点计时器来完成瞬时速度和加速度的测量，具体做法如下：
(1)求瞬时速度：把遮光条(宽度为d)通过光电门的时间Δt内的平均速度看做物体经过光电门的瞬时速度，即v＝.
(2)求加速度：若两个光电门之间的距离为L，则利用速度与位移的关系可求加速度，即a＝.
某学习小组在“研究匀变速直线运动”的实验中，用如图11所示的气垫导轨装置来测小车的加速度，由导轨标尺可以测出两个光电门之间的距离L，窄遮光板的宽度为d，窄遮光板依次通过两个光电门的时间分别为t1、t2.
图11
(1)通过两个光电门的瞬时速度分别为v1＝________，v2＝________.在计算瞬时速度时应用的物理方法是________________．(填“极限法”“微元法”或“控制变量法”)．
(2)则滑块的加速度可以表示为a＝________(用题中所给物理量表示)．
(3)该学习小组在测出滑块的加速度后，经分析讨论，由于滑块在气垫导轨上运动时空气阻力很小，可用上述实验装置来验证机械能守恒定律，为此还需测量的物理量是________和________，机械能守恒的表达式为________________(用题中所给物理量和测量的物理量表示)．
答案 (1) 极限法 (2)(－)
(3)沙桶的质量m 滑块的质量M
mgL＝(M＋m)d2(－)
解析 (1)小车通过两个光电门的瞬时速度等于小车通过光电门这段时间内的平均速度，故瞬时速度分别为和.时间取的越短，瞬时速度越接近平均速度，故采用了极限法；(2)根据运动学公式2aL＝v－v，代入可求得加速度a＝(－)；(3)要验证机械能守恒就要看沙桶重力势能的减少量和系统动能的增加量是否相等，因此需要测量沙桶的质量m和滑块的质量M，机械能守恒定律的表达式为mgL＝(M＋m)d2(－).
13．力学创新实验的分析技巧
审题示例
(2013·新课标Ⅰ·22)(7分)图12为测量物块与水平桌面之间动摩擦因数的实验装置示意图．实验步骤如下：
图12
①用天平测量物块和遮光片的总质量M，重物的质量m，用游标卡尺测量遮光片的宽度d，用米尺测量两光电门之间的距离s；
②调整轻滑轮，使细线水平；
③让物块从光电门A的左侧由静止释放，用数字毫秒计分别测出遮光片经过光电门A和光电门B所用的时间ΔtA和ΔtB，求出加速度a；
④多次重复步骤③，求a的平均值 ；
⑤根据上述实验数据求出动摩擦因数μ.
回答下列问题：
(1) 测量d时，某次游标卡尺(主尺的最小分度为1 mm)的示数如图13所示．其读数为________ cm.
图13
(2)物块的加速度a可用d、s、ΔtA和ΔtB表示为a＝________.
(3)动摩擦因数μ可用M、m、和重力加速度g表示为μ＝________.
(4)如果细线没有调整到水平，由此引起的误差属于____________(填“偶然误差”或“系统误差”)．
审题模板
答题模板
(1)0.9 cm＋12×0.05 mm＝0.960 cm (2分)
(2)因为vA＝，vB＝，又由2as＝v－v，
得a＝[()2－()2] (2分)
(3)设细线上的拉力为FT，则mg－FT＝m，FT－μMg＝M
两式联立得μ＝ (2分)
(4)细线没有调整到水平，属于实验方法粗略，这样会引起系统误差． (1分)
答案 (1)0.960 (2)[()2－()2]
(3) (4)系统误差
为了探究合外力做功与物体动能改变的关系，某同学设计了如下实验方
案：
第一步：如图14甲所示，把木板一端垫起，滑块通过细绳与一重锤相连，然后跨过定滑轮，重锤下连一纸带，穿过打点计时器，调整木板倾角，直到轻推滑块，滑块沿木板向下匀速运动．
第二步：如图乙所示，保持木板倾角不变，取下细绳和重锤，将打点计时器安装在木板靠近滑轮处，将滑块与纸带相连，使其穿过打点计时器．
第三步：接通电源，释放滑块，使之从静止开始加速运动，打出的纸带如图丙所示．其中打下计数点O时，滑块的速度为零，相邻计数点的时间间隔为T.
图14
(1)根据纸带求打点计时器打E点时滑块的速度vE＝________.
(2)已知重锤质量为m，当地的重力加速度为g，合外力在OE段对滑块做功的表达式WOE＝________.
(3)利用图丙数据求出各段合外力对滑块所做的功W及A、B、C、E各点的速度v.以v2为纵轴，以W为横轴建立坐标系，作出v2－W图象，发现它是一条过坐标原点的倾斜直线，测得直线斜率为k，则滑块质量M＝________.
答案 (1) (2)mgx5 (3)
解析 (1)根据中间时刻的瞬时速度等于这段时间内的平均速度可得vE＝.
(2)本实验中将重锤的重力当作合外力，合外力在OE段对滑块做的功为mgx5.
(3)根据动能定理有W＝Mv2，得v2＝W，所以＝k，M＝.
(限时：45分钟)
1．(2013·广东·34(1))研究小车匀变速直线运动的实验装置如图1(a)所示，其中斜面倾角θ可调，打点计时器的工作频率为50 Hz，纸带上计数点的间距如图(b)所示，其中每相邻两点之间还有4个记录点未画出．
图1
①部分实验步骤如下：
A．测量完毕，关闭电源，取出纸带
B．接通电源，待打点计时器工作稳定后放开小车
C．将小车停靠在打点计时器附近，小车尾部与纸带相连
D．把打点计时器固定在平板上，让纸带穿过限位孔
上述实验步骤的正确顺序是：__________(用字母填写)．
②图(b)中标出的相邻两计数点的时间间隔T＝______ s.
③计数点5对应的瞬时速度大小计算式为v5＝________.
④为了充分利用记录数据，减小误差，小车加速度大小的计算式应为a＝________.
答案 ①DCBA ②0.1 ③
④
解析 ②时间t＝nT0＝5×0.02 s＝0.1 s(n为相邻两个计数点的间隔数)．③在匀变速直线运动中：中间时刻的速度等于平均速度．④取s1′＝s1＋s2＋s3，s2′＝s4＋s5＋s6，则：T′＝3T，就可用Δs′＝s2′－s1′＝aT′2求a.
2． 橡皮筋也像弹簧一样，在弹性限度内伸长量x与弹力F成正比，即F＝kx，k的值与橡皮筋未受到拉力时的长度L、横截面积S有关，理论与实际都表明k＝，其中Y是一个由材料决定的常数，材料力学上称之为杨氏模量．
(1)在国际单位中，杨氏模量Y的单位应该是________．
A．N B．m C．N/m D．Pa
(2)用如图2甲所示的实验装置可以测量出一段横截面积是圆形的橡皮筋的杨氏模量Y的值，首先利用毫米刻度尺测得橡皮筋的长度L＝20.00 cm，利用测量工具a测得橡皮筋未受到拉力时的直径D＝4.000 mm，那么测量工具a应该是________________．
图2
(3)用如图甲所示的装置就可以测出这种橡皮筋的Y值，下面的表格是橡皮筋受到的拉力F与伸长量x的实验记录．处理数据时，可在图乙中作出F－x的图象，由图象可求得该橡皮筋的劲度系数k＝______N/m.(保留两位有效数字)
拉力F(N)
5
10
15
20
25
伸长量x(cm)
1.6
3.2
4.8
6.4
8
(4)这种橡皮筋的杨氏模量Y＝____.(保留一位有效数字)
答案 (1)D (2)螺旋测微器(或千分尺) (3)图象见解析图 3.1×102 (4)5×106 Pa
解析 (1)根据表达式k＝得：Y＝
已知k的单位是N/m，L的单位是m，S的单位是m2，所以Y的单位是N/m2，也就是Pa，故选D.
(2)测量橡皮筋未受到拉力时的直径用螺旋测微器(或千分尺)．
(3)根据F＝kx可知，图象的斜率大小等于劲度系数大小，由
图象求出劲度系数为k＝3.1×102 N/m.
(4)根据Y＝求得，Y≈5×106 Pa.
3． 某同学找到一条遵循胡克定律的橡皮筋来验证力的平行四边
形定则，设计了如下实验：
图3
(1)将橡皮筋的两端分别与两条细线相连，测出橡皮筋的原长；
(2)将橡皮筋一端细线用钉子固定在竖直板上M点，在橡皮筋的中点O再用细线系重物，自然下垂，如图3甲所示．
(3)将橡皮筋另一端细线固定在竖直板上的N点，如图乙所示．
为完成实验，下述操作中需要的是________．
A．橡皮筋两端连接的细线长度必须相同
B．要测量图甲中橡皮筋Oa的长度和图乙中橡皮筋Oa、Ob的长度
C．M、N两点必须在同一高度处
D．要记录图甲中O点的位置及过O点的竖直方向
E．要记录图乙中结点O的位置、过结点O的竖直方向及橡皮筋Oa、Ob的方向
答案 BE
解析 橡皮筋两端连接的细线长度不需要必须相同，M、N两点可以不在同一高度处，不需要记录题图甲中O点的位置及过O点的竖直方向．由于已经测出橡皮筋的原长，只需要测量题图甲中橡皮筋Oa的长度和题图乙中橡皮筋Oa、Ob的长度，需要记录题图乙中结点O的位置、过结点O的竖直方向及橡皮筋Oa、Ob的方向．操作中需要的是B、E.
4． 用图4所示的装置做“验证牛顿第二定律”的实验．
图4
(1)为了减小长木板对小车摩擦力的影响，必须在长木板________(填“远离”或“靠近”)滑轮的一端下面垫一块木板，反复移动木板的位置，直至小车能单独在长木板上做________运动．
(2)为了验证小车的加速度与其质量的定量关系，必须采用________法．
(3)保持小车受力不变，测量不同质量的小车在这个力作用下的加速度．某次实验中打出如图5所示的纸带(打点计时器电源的频率为50 Hz)，则这个加速度值a＝______m/s2.
图5
(4)某同学把实验得到的几组数据画成图6的a－m图象，为了更直观描述小车的加速度跟其质量的关系，请你根据他的图象在图7中画出a－图象．
图6
图7
答案 (1)远离 匀速直线 (2)控制变量 (3)0.8(或0.80) (4)如图所示
解析 (1)为了减小长木板对小车摩擦力的影响，必须平衡摩擦力，在长木板远离滑轮的一端下面垫一块木板，反复移动木板的位置，直至小车能单独在长木板上做匀速直线运动．
(2)由于小车的加速度与合外力和质量有关，为了验证小车的加速度与其质量的定量关系，必须采用控制变量法．
(3)根据纸带，由0.035 3 m－0.019 3 m＝2a(5/f)2解得a＝0.8 m/s2.
(4)某同学把实验得到的几组数据画成了题图的a－m图象，为了更直观描述小车的加速度跟其质量的关系，可根据他的图象上的一些数据点，在题图中画出a－图象．
5． (2013·福建·19(1))在“探究恒力做功与动能改变的关系”实验中(装置如图8)：
图8
①下列说法哪一项是正确的________．(填选项前字母)
A．平衡摩擦力时必须将钩码通过细线挂在小车上
B．为减小系统误差，应使钩码质量远大于小车质量
C．实验时，应使小车靠近打点计时器由静止释放
②图9是实验中获得的一条纸带的一部分，选取O、A、B、C计数点，已知打点计时器使用的交流电频率为50 Hz，则打B点时小车的瞬时速度大小为________ m/s(保留三位有效数字)．
图9
答案 ①C ②0.653
解析 ①平衡摩擦力时，是让小车的重力沿木板的分力与小车受到的摩擦力相等，故不应挂钩码，A选项错误；为减小系统误差，应使钩码质量远小于小车的质量，B选项错误；为了有效利用纸带，且小车运动的距离应适当大一些，应使小车靠近打点计时器由静止释放，C选项正确．
②打B点时小车的瞬时速度
vB＝＝＝0.653 m/s
6．
“动能定理”和“机械能守恒定律”是物理学中很重要的两个力学方面的物理规律．有一名同学设计了如图10甲所示的实验装置．一个电磁铁吸住一个小钢球，当将电磁铁断电后，小钢球将由静止开始向下加速运动．小钢球经过光电门时，计时装置将记录小钢球通过光电门所用的时间t，用直尺测量出小钢球由静止开始下降至光电门时的高度h.
图10
(1)这名同学为了验证“动能定理”，用游标卡尺测量了小钢球的直径，结果如图乙所示，他记录的小钢球的直径d＝________cm.
(2)这名同学在验证“动能定理”的过程中，忽略了空气阻力的影响，除了上述的数据之外是否需要测量小钢球的质量？________(填“需要”或“不需要”)
(3)该同学如果打算用这套装置验证机械能守恒定律，下面的做法能提高实验精度的是
( )
A．在保证其他条件不变的情况下，减小小球的直径
B．在保证其他条件不变的情况下，增大小球的直径
C．在保证其他条件不变的情况下，增大小球的质量
D．在保证其他条件不变的情况下，减小小球的质量
答案 (1)1.00 (2)不需要 (3)AC
解析 (1)游标卡尺读数时，先读主尺为10 mm，再读游标尺，共10个格，每个格代表0.1 mm，第0个格与主尺刻度线对齐，故游标卡尺读数为10.0 mm，因此小钢球的直径为1.00 cm；(2)在验证动能定理时，我们使用的方法是验证mgh＝mv2，v＝，因为两边都有质量，故不需要测质量；(3)由于空气阻力的影响，实际的方程应该是mgh－Ffh＝mv2，v＝，可以推得gh－＝v2，v＝，所以质量越大，越小，可以提高精确性，C正确；另外从推导过程来看d越小，速度的测量越精确，所以A正确．
7． (2013·新课标Ⅱ·22)某同学利用下述装置对轻质弹簧的弹性势能进行探究：一轻质弹簧放置在光滑水平桌面上，弹簧左端固定，右端与一小球接触而不固连；弹簧处于原长时，小球恰好在桌面边缘，如图11所示．向左推小球，使弹簧压缩一段距离后由静止释放；小球离开桌面后落到水平地面．通过测量和计算，可求得弹簧被压缩后的弹性势能．
图11
回答下列问题：
(1)本实验中可认为，弹簧被压缩后的弹性势能Ep与小球抛出时的动能Ek相等．已知重力加速度大小为g.为求得Ek，至少需要测量下列物理量中的________(填正确答案标号)．
A．小球的质量m
B．小球抛出点到落地点的水平距离s
C．桌面到地面的高度h
D．弹簧的压缩量Δx
E．弹簧原长l0
(2)用所选取的测量量和已知量表示Ek，得Ek＝________.
(3)图12中的直线是实验测量得到的s－Δx图线．从理论上可推出，如果h不变．m增加，s－Δx图线的斜率会________(填“增大”、“减小”或“不变”)；如果m不变，h增加，s－Δx图线的斜率会______(填“增大”、“减小”或“不变”)．由图中给出的直线关系和Ek的表达式可知，Ep与Δx的________次方成正比．
图12
答案 (1)ABC (2) (3)减小 增大 二
解析 (1)小球离开桌面后做平抛运动，设桌面到地面的高度为h，小球抛出点到落地点的水平距离为s，则有
h＝gt2，s＝v0t，解得v0＝＝s
所以Ek＝mv＝.
由此可知需要测量的量有m、s、h，故选A、B、C.
(2)由(1)的解析知Ek＝.
(3)在Δ x相同的情形下，弹簧的弹性势能相同，由Ep＝mv可知：①在m增加时，速度v0减小，因而h不变时s减小，故图线的斜率减小．
②m不变时，v0不变，h增加时，时间变长，s变大，故图线的斜率增大．
由s－Δx图象可知，s正比于Δx，即s＝kΔx.
则Ep＝mv＝＝Δx2＝k′Δx2
所以Ep与Δx的二次方成正比．
