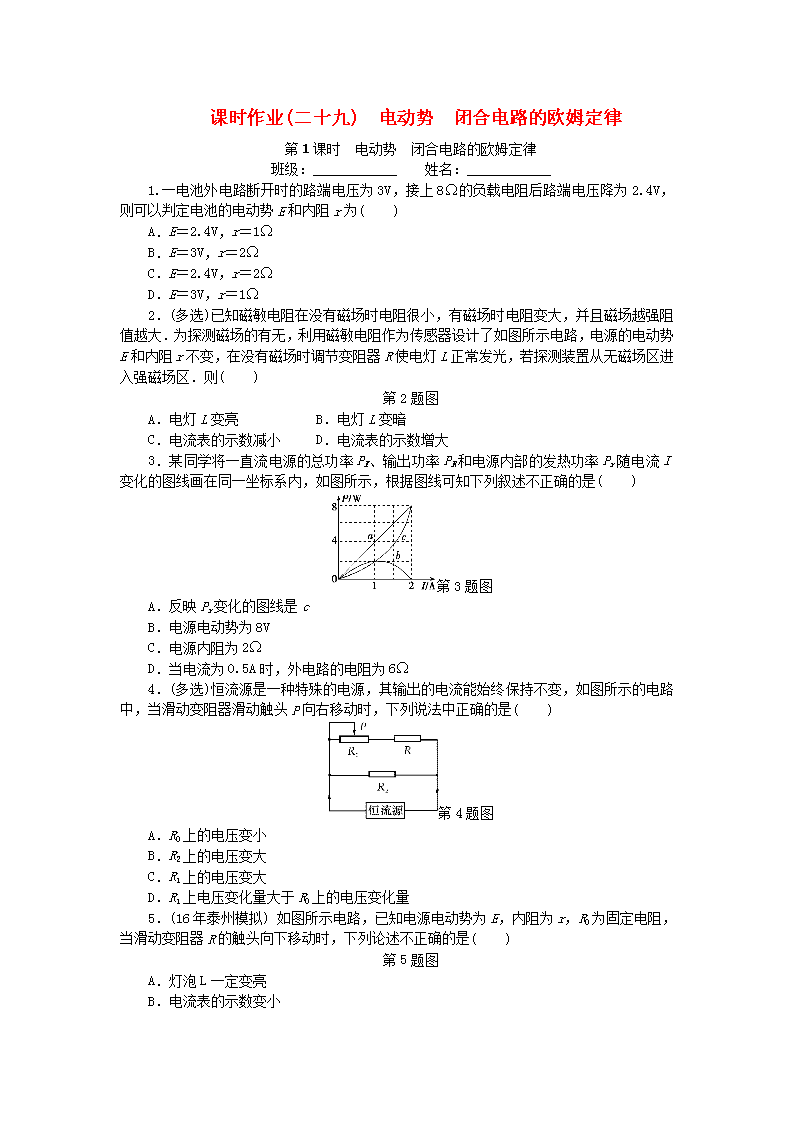

课时作业(二十九)　电动势　闭合电路的欧姆定律 第1课时　电动势　闭合电路的欧姆定律 班级：____________　　姓名：____________‎ ‎1.一电池外电路断开时的路端电压为3V，接上8Ω的负载电阻后路端电压降为2.4V，则可以判定电池的电动势E和内阻r为(　　)‎ A．E＝2.4V，r＝1Ω ‎ B．E＝3V，r＝2Ω C．E＝2.4V，r＝2Ω ‎ D．E＝3V，r＝1Ω ‎2．(多选)已知磁敏电阻在没有磁场时电阻很小，有磁场时电阻变大，并且磁场越强阻值越大．为探测磁场的有无，利用磁敏电阻作为传感器设计了如图所示电路，电源的电动势E和内阻r不变，在没有磁场时调节变阻器R使电灯L正常发光，若探测装置从无磁场区进入强磁场区．则(　　)‎ 第2题图 A．电灯L变亮　　 　　 B．电灯L变暗 C．电流表的示数减小　 D．电流表的示数增大 ‎3．某同学将一直流电源的总功率PE、输出功率PR和电源内部的发热功率Pr随电流I变化的图线画在同一坐标系内，如图所示，根据图线可知下列叙述不正确的是(　　)‎ 第3题图 A．反映Pr变化的图线是c B．电源电动势为8V C．电源内阻为2Ω D．当电流为‎0.5A时，外电路的电阻为6Ω ‎4．(多选)恒流源是一种特殊的电源，其输出的电流能始终保持不变，如图所示的电路中，当滑动变阻器滑动触头P向右移动时，下列说法中正确的是(　　)‎ 第4题图 A．R0上的电压变小 B．R2上的电压变大 C．R1上的电压变大 D．R1上电压变化量大于R0上的电压变化量 ‎5．(16年泰州模拟) 如图所示电路，已知电源电动势为E，内阻为r，R0为固定电阻，当滑动变阻器R的触头向下移动时，下列论述不正确的是(　　)‎ 第5题图 A．灯泡L一定变亮 B．电流表的示数变小 C．电压表的示数变小 D．R0消耗的功率变小 ‎6.如图，电路中定值电阻阻值R大于电源内阻阻值r，闭合电键K将滑动变阻器滑片向下滑动，理想电压表V1、V2、V3示数变化量的绝对值分别为ΔV1、ΔV2、ΔV3，理想电流表示数变化量的绝对值为ΔI，则下列结论错误的是(　　)‎ 第6题图 ‎ A．A的示数增大 B．V2的示数增大 ‎ C．ΔV3与ΔI的比值大于rD．ΔV1大于ΔV2‎ ‎7．如图所示，R1、R2、R3是固定电阻，R4是光敏电阻，当开关S闭合后在没有光照射时，a、b两点等电势，当用光照射R4时(　　)‎ 第7题图 A．R4的阻值变小，a点电势高于b点电势 B．R4的阻值变小，a点电势低于b点电势 C．R4的阻值变大，a点电势高于b点电势 D．R4的阻值变大，a点电势低于b点电势 ‎8．在如图所示电路中，电源电动势E＝6V，内阻不计，小灯L上标有“6V，‎0.3A”字样，滑动变阻器R1的阻值范围是0－20Ω，电阻R2上标有“15Ω，‎4A”，电流表的量程为0－‎0.6A.甲、乙两同学在讨论滑动变阻器功率的取值范围时，甲同学认为： 由于电流表允许通过的最大电流为‎0.6A，所以通过R1的最大电流为‎0.3A，这时滑动变阻器R1两端的电压为U‎1m＝E－I1mR2＝1.5V，因此滑动变阻器的最大功率为P‎1m＝I1mU‎1m＝0.45W.乙同学不同意甲同学的看法，他认为滑动变阻器的功率决定于通过它的电流和它两端的电压的乘积，即P1＝‎ I1U1，电流最大时功率未必最大，只有电流、电压的乘积最大时，功率才最大．你认为甲、乙两位同学中，哪位同学的看法正确，如果你认为甲同学正确，请简述他正确的理由；如果你认为乙同学正确，请求出滑动变阻器R1的最大功率P‎1m.‎ 第8题图 ‎9．如图所示，电源的电动势是6 V，内电阻是0.5 Ω，小电动机M的线圈电阻为0.5 Ω，限流电阻R0为3 Ω，若电压表的示数为3 V，试求：‎ ‎(1)电源的功率和电源的输出功率；‎ ‎(2)电动机消耗的功率和电动机输出的机械功率．‎ 第9题图 第2课时　闭合电路欧姆定律的应用 班级：____________　　姓名：____________1.如图所示，直线A是电源的路端电压和电流的关系图线，直线B、C分别是电阻R1、R2的两端电压与电流的关系图线，若将这两个电阻分别接到该电源上，则(　　)‎ 第1题图 A．R1接在电源上时，电源的效率高 B．R2接在电源上时，电源的效率高 C．R1接在电源上时，电源的输出功率大 D．电源的输出功率一样大 ‎2．如图所示是某直流电路中电压随电流变化的图象，其中a、b分别表示路端电压、负载电阻上电压随电流变化的情况，下列说法正确的是(　　)‎ 第2题图 A．阴影部分的面积表示电源输出功率 B．阴影部分的面积表示电源的内阻上消耗的功率 C．当满足α＝β时，电源效率最高 D．当满足α＝β时，电源效率小于50%‎ ‎3．如图所示是研究串联电路中电流、电压特点的实物连接图．当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因可能是(　　)‎ 第3题图 A．L1断路　 B．L1短路 C．L2断路　 D．L2短路 ‎4．(多选)如图所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的特性图线，曲线Ⅲ是一个小灯泡的伏安特性曲线，如果把该小灯泡分别与电源1、电源2单独连接，则下列说法正确的是(　　)‎ 第4题图 A．电源1与电源2的内阻之比是11∶7‎ B．电源1与电源2的电动势之比是1∶1‎ C．在这两种连接状态下，小灯泡消耗的功率之比是1∶2‎ D．在这两种连接状态下，小灯泡的电阻之比是1∶2‎ ‎5．(多选)如图所示，C1＝6μF，C2＝3μF，R1＝3Ω，R2＝6Ω，电源电动势E＝18V，内阻不计．下列说法正确的是(　　)‎ 第5题图 A．开关S断开时，a、b两点电势相等 B．开关S闭合后，a、b两点间的电流是‎2A C．开关S断开时C1带的电荷量比开关S闭合后C1带的电荷量大 D．不论开关S断开还是闭合，C1带的电荷量总比C2带的电荷量大 ‎6．(多选)如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，过了一会儿，电流表A的示数变为零，若电路中故障发生在灯L、电阻R上，用一根导线来判断电路故障，则下列判断正确的是(　　)‎ 第6题图 A．将导线并联在R两端，电流表无示数，一定是L断路 B．将导线并联在L两端，电流表无示数，一定是R断路 C．将导线并联在R两端，电流表有示数，一定是R断路 D．将导线并联在L两端，电流表有示数，一定是L断路 ‎7.(多选)如图所示，I为电流表示数，U为电压表示数，P为定值电阻R2消耗的功率，Q为电容器C所带的电荷量，W为电源通过电荷量q时电源做的功．当变阻器滑动触头向右缓慢滑动过程中，下列图象能正确反映各物理量关系的是(　　)‎ 第7题图 A ‎　　B C ‎　　D ‎8．一电路如图所示，电源电动势E＝28V，内阻r＝2Ω，电阻R1＝12Ω，R2＝R4＝4Ω，R3＝8Ω，C为平行板电容器，其电容C＝3.0pF，虚线到两极板距离相等，极板长L＝‎0.20m，两极板的间距d＝1.0×10－‎2m.‎ ‎(1) 若开关S处于断开状态，则当其闭合后，求流过R4的总电量为多少？‎ ‎(2) 若开关S断开时，有一带电微粒沿虚线方向以v0＝‎2.0m/s的初速度射入C的电场中，刚好沿虚线匀速运动，问： 当开关S闭合后，此带电微粒以相同初速度沿虚线方向射入C的电场中，能否从C的电场中射出？(要求写出计算和分析过程，g取‎10m/s2)‎ 第8题图 ‎9．如图所示的电路中，电源电动势E＝9 V，内阻r＝2 Ω，定值电阻R1＝6 Ω，R2＝10 ‎ Ω，R3＝6 Ω，电容器的电容C＝10μF.‎ ‎(1)保持开关S1、S2闭合，求电容器C所带的电荷量；‎ ‎(2)保持开关S1闭合，将开关S2断开，求断开开关S2后流过电阻R2的电荷量．‎ 第9题图 班级：____________　　姓名：____________1.电视机可以用遥控器关机而不用断开电源，这种功能叫做待机功能．这一功能给人们带来了方便，但很少有人注意到在待机状态下电视机仍然要消耗电能．例如小明家的一台34寸彩色电视机的待机功率大约是10 W，假如他家电视机平均每天开机4 h，看完电视后总是用遥控器关机而不切断电源．试估算小明家一年(365天)中因这台电视机待机浪费的电能(　　)‎ A．2.6×108 J 　 B．2.6×107 J C．3.2×108 J　　 D．5.3×107 J ‎2．有一台标有“220 V　50 W”的电风扇，其线圈电阻为0.4 Ω，在它正常工作时，求其每分钟产生的电热，下列四种解法中正确的是(　　)‎ A．I＝＝A，Q＝UIt＝3000 J B．Q＝Pt＝3 000 J C．I＝＝A，Q＝I2Rt＝1.24 J D．Q＝t＝×60 J＝7.26×106 J ‎3．(多选)锂电池因能量密度高、绿色环保而广泛使用在手机等电子产品中．现用充电器为一手机锂电池充电，等效电路如图所示，充电器电源的输出电压为U，输出电流为I，手机电池的内阻为r，下列说法正确的是(　　)‎ A．电能转化为化学能的功率为UI－I2r B．充电器输出的电功率为UI＋I2r C．电池产生的热功率为I2r D．充电器的充电效率为×100%‎ 第3题图 ‎　　第4题图 ‎4．如图所示为一未知电路，现测得两个端点a、b之间的电阻为R，若在a、b 之间加上电压U，测得通过电路的电流为I，则该未知电路的电功率一定为(　　)‎ ‎ A．I2R B. C．UI D．UI－I2R ‎5．(多选)如图所示，电阻R1＝20Ω，电动机绕线电阻R2＝10Ω，当开关S断开时，电流表的示数是I1＝‎0.5A；当开关S合上后，电动机转动起来，电路两端的电压不变，‎ 第5题图 此时电流表的示数I和电路消耗的电功率P应满足(　　)‎ A．I＝‎1.5A ‎ B．I＜‎‎1.5A C．P＝15W ‎ D．P＜15W ‎6．如图，电路中电源电动势为3.0 V，内阻不计，L1、L2、L3为三个相同规格的小灯泡，小灯泡的伏安特性曲线如图所示．当开关闭合后，下列说法中正确的是(　　)‎ 第6题图 ‎ A．L1的电流为L2电流的2倍 ‎ B．L3的电阻约为0.33 Ω ‎ C．L3的电功率约为1.20 W ‎ D．L2和L3的总电功率约为3 W ‎7．如图所示是某款理发用的电吹风的电路图，它主要由电动机M和电热丝R构成．当闭合开关S1、S2后，电动机驱动风叶旋转，将空气从进风口吸入，经电热丝加热，形成热风后从出风口吹出．已知电吹风的额定电压为220 V，吹冷风时的功率为120 W，吹热风时的功率为1000 W．关于该电吹风，下列说法正确的是(　　)‎ 第7题图 A．电热丝的电阻为55 Ω B．电热丝的电阻为 Ω C．当电吹风吹冷风时，电热丝每秒钟消耗的电能为1000 J D．当电吹风吹热风时，电动机每秒钟消耗的电能为1120 J ‎8．如图所示是一提升重物用的直流电动机的电路图，已知电动机的内阻R机＝0.5Ω，电源电压U＝4V，电压表的示数U＝3V，电流表的示数I＝‎0.1A，g取‎10m/s2.求：‎ ‎(1)电动机的输入功率P入；‎ ‎(2) 如果重物质量m＝‎0.1kg，在t＝3s内匀速上升‎65cm，那么，这个直流电动机的效率是多少？‎ 第8题图 ‎9．有一种“电测井”技术，用钻头在地上钻孔，通过在钻孔中进行电特性测量，可以反映地下的有关情况，如图所示为一钻孔，其形状为圆柱体，半径为‎10cm，设里面充满浓度均匀的盐水，其电阻率ρ＝0.314Ω·m，现在钻孔的上表面和底部加上电压，测得U＝100V，I＝100mA.求：‎ ‎(1) 该钻孔的深度．‎ ‎(2) 若截取一段含盐水的圆柱体与电动势为200V、内阻为100Ω的电源相连，通电10min，当截取的圆柱体长度为多少时，盐水产生的热量最多，最多为多少？‎ 第9题图
