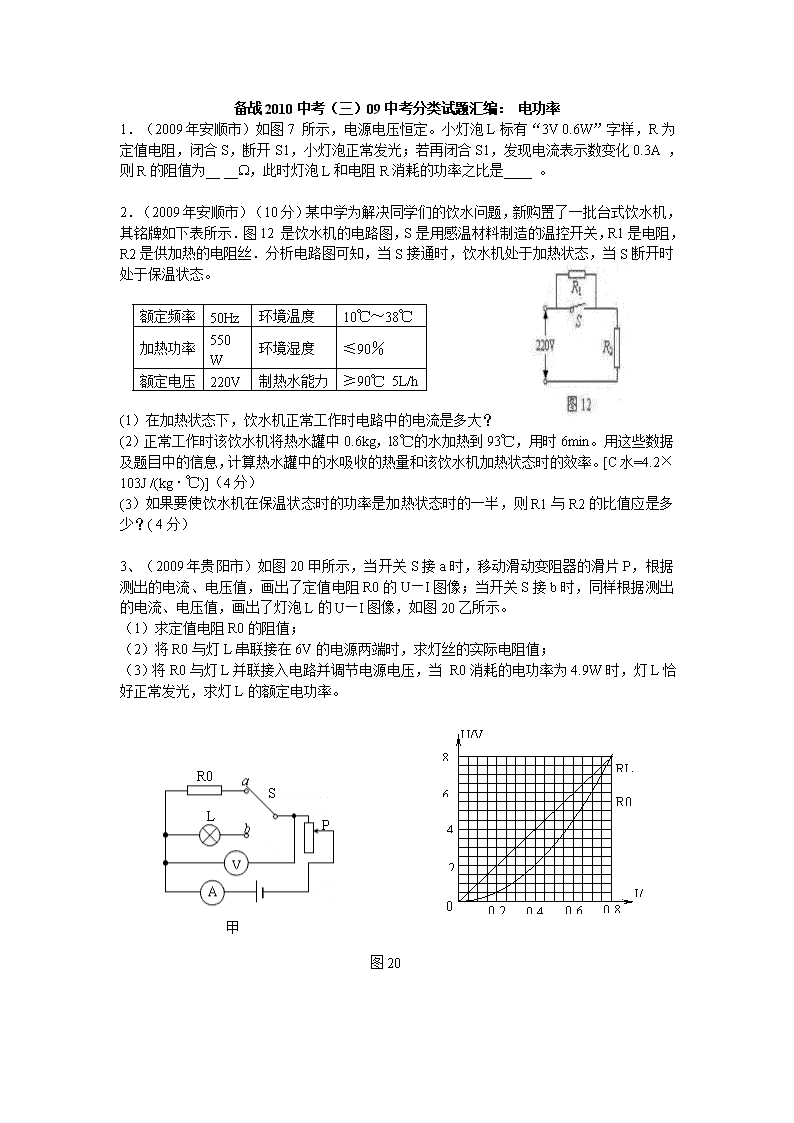

备战2010中考（三）09中考分类试题汇编： 电功率 ‎1．（2009年安顺市）如图7 所示，电源电压恒定。小灯泡L标有“3V 0.6W”字样，R为定值电阻，闭合S，断开S1，小灯泡正常发光；若再闭合S1，发现电流表示数变化‎0.3A ，则R的阻值为__ __W，此时灯泡L和电阻R消耗的功率之比是____ 。‎ ‎2．（2009年安顺市）（10分）某中学为解决同学们的饮水问题，新购置了一批台式饮水机，其铭牌如下表所示．图12 是饮水机的电路图，S是用感温材料制造的温控开关，R1是电阻，R2是供加热的电阻丝．分析电路图可知，当S接通时，饮水机处于加热状态，当S断开时处于保温状态。 ‎ 额定频率 ‎50Hz 环境温度 ‎10℃‎‎～‎38℃‎ ‎ 加热功率 ‎550W ‎ 环境湿度 ‎≤90％‎ 额定电压 ‎220V ‎ 制热水能力 ‎≥90℃ 5L/h ‎(1）在加热状态下，饮水机正常工作时电路中的电流是多大？‎ ‎(2）正常工作时该饮水机将热水罐中‎0.6kg，l‎8℃‎的水加热到‎93℃‎，用时6min。用这些数据及题目中的信息，计算热水罐中的水吸收的热量和该饮水机加热状态时的效率。[C水=4.2×103J /(kg·℃)]（4分）‎ ‎(3）如果要使饮水机在保温状态时的功率是加热状态时的一半，则R1与R2的比值应是多少？( 4分）‎ ‎3、（2009年贵阳市）如图20甲所示，当开关S接a时，移动滑动变阻器的滑片P，根据测出的电流、电压值，画出了定值电阻R0的U—I图像；当开关S接b时，同样根据测出的电流、电压值，画出了灯泡L的U—I图像，如图20乙所示。‎ ‎（1）求定值电阻R0的阻值；‎ ‎（2）将R0与灯L串联接在6V的电源两端时，求灯丝的实际电阻值；‎ 图20‎ ‎0.4‎ RL R0‎ ‎0.2‎ ‎0.6‎ ‎0.8‎ ‎2‎ ‎4‎ ‎6‎ ‎8‎ U/V I/A ‎0‎ 甲 L R0‎ S P ‎（3）将R0与灯L并联接入电路并调节电源电压，当 R0消耗的电功率为4.9W时，灯L恰好正常发光，求灯L的额定电功率。‎ ‎4．（2009年贵阳市）对于“电流做功与哪些因素有关”的问题，刘星同学作了如下猜想：‎ 猜想A：电流做功可能与电压有关；‎ 猜想B：电流做功可能与电流有关；‎ 猜想C：电流做功可能与通电时间有关。‎ 为了验证自己的猜想，他选择了如图15甲所示的装置（除电阻丝阻值不同外，其余条件均相同）及电源、开关、电压表、导线若干。他将两电阻丝串联后接入电路，如图15乙所示。‎ ‎（1）将两电阻丝串联接入电路的目的是为了控制通过电阻丝的 和通电时间相同，他采用的科学探究方法是： 。‎ ‎（2）接通电路前他想：通电一段时间后观察温度计示数的变化，若两只温度计示数变化不同，则说明电流做功与电阻丝两端的 有关；这就验证了猜想 。‎ 图15‎ 甲 乙 ‎5.（2009年湖北荆门）为应对日益短缺的石油危机，世界各国正加紧新能源汽车的研制和生产。我国自主研发的“东光牌”油电混合动力汽车（具备内燃机、电动机两种动力装置），每种动力装置的额定功率都是50kW，充电一次可贮存电能100kW·h。‎ ‎（1）若该车只由电动机提供动力，每次充电后，可正常工作多少h？‎ ‎（2）目前车用乙醇汽油的热值约为4.0×107J/kg，汽车行驶消耗一次充电的电能，相当于节约多少kg汽油？‎ ‎（3）如果该车动力装置的机械效率为75%，它正常工作1min所做的有用功是多少J？‎ ‎6．（2009年广东省）（7分）家庭电路的电压是220V，某空调器处于投冷状态时的功率P1是2.2Kw,送风状态时的功率P2是0.22Kw，它们是交替运行的，现测得此空调器在某时段内的电功率随时间变化的关系如图16所示。‎ ‎（1）空调器在前5min 内处于什么状态?此时通过它的电流是多少? ‎ ‎ (2)在1h内，空调器将消耗的电能是多少度?‎ ‎7．．（2009年娄底市）小明同学在家中拍到一张电能表照片，如图，他仔细观察照片后，得到下列结论，你认为正确的是B A.电能表的额定功率为2500W B.电能表的标定电流为‎5A C.拍照片时，小明家已消耗的电能为9316KW·h D.拍照片时，小明家已消耗的电能为931.6J ‎8．今年5月娄底全面开通了‎3G手机通信业务. 你知道到底什么是‎3G通信吗？所谓‎3G，其实它的全称是3rdGeneration，中文含义就是指第三代数字通信. 第三代与前两代的主要区别在于：传输声音和数据的速度上的提升，它能够处理图像、音乐、视频流等多种媒体形式. 以下为某‎3G手机LGKT878的主要参数： 手机类型 主屏参数 电池规格 摄像头像素 通话时电流 ‎3G手机 智能手机 拍照手机 ‎3.0英寸 ‎480×800像素 ‎3.7伏 ‎1300毫安时锂电池 ‎500万像素 ‎400mA 该手机通话5min，消耗的电能是 J. ‎9．（2009年晋江市）利用图16中的器材，测量额定电压为2.5V的小灯泡的额定功率。‎ ‎⑴ 把图18中的实物电路连接完整；‎ ‎⑵ 在闭合开关前，滑动变阻器连入电路的电阻应是_______，即滑片应位于_____端；‎ ‎⑶ 闭合开关后，移动变阻器的滑片，应使电压表示数为______V，此时电流表示数如图19所示，即为_____A，则该小灯泡的额定功率是______W，此时灯丝电阻为_______Ω。‎ ‎ 10．（2009年德州市）一盏标有"6V 3W"字样的小灯泡，接入电压值为12V的电路中，若使灯泡正常发光，则需 联一个阻值为 Ω的电阻。 ‎ ‎11、（2009年德州市）如图14所示电路中，Rl=2Ω，R2=3Ω ‎。当开关S1闭合，S2、S3断开时，电流表的示数为‎0.6A；当开关S1、S2、S3都闭合时，电流表示数为‎1.5A，且灯泡正常发光。设电源电压不变.求：‎ ‎(1)电源电压；‎ ‎(2)灯泡的额定功率；‎ ‎12．（2009年济宁市）在"探究灯泡的电功率跟哪些因素有关"时，同学们提出了如下猜想：‎ 甲：电功率跟电压有关，电压越高，电功率越大。‎ 乙：电功率跟电流有关，电流越大，电功率越大。‎ 请你任选其中一个猜想，设计实验，进行验证。‎ ‎（1）你验证的猜想是 （填甲或乙）。‎ ‎（2）实验需要的器材，除电源、导线、开关外，‎ 还需要 。‎ ‎（3）在右面的方框中画出你的实验电路图。‎ ‎（4）在该实验中，你需要收集的数据是 。‎ ‎（5）你是通过观察比较 来比较两灯泡功率的大小的。‎ ‎（6）探究出电功率跟电压和电流的关系后，爱动脑筋的小明猜想 ："电功率跟电阻之间也可能有一定的关系。"于是，他向老师借了一些定值电阻和其他相关器材进行实验，其实验数据如表一、表二所示。‎ 表一 表二 R/Ω 5 10 15 20 30‎ I/A 0.2 0.2 0.2 0.2 0.2‎ U/V 1 2 3 4 6‎ P/W 0.2 0.4 0.6 0.8 1.2‎ R/Ω 5 10 15 20 30‎ I/A 1.2 0.6 0.4 0.3 0.2‎ U/V 6 6 6 6 6‎ P/W 7.2 3．6 2．4 1.8 1.2‎ 根据表一中的数据可以得出电功率跟电阻阻值之间的关系是∶ ‎ ‎ 。‎ 根据表二中的数据可以得出电功率跟电阻阻值之间的关系是∶ ‎ ‎ ‎ ‎13（2009年潍坊市.）如图所示，将一只标有"12V6W"的灯泡L1和"6V6W"的灯泡L2并联后，接在6V的电源上(设灯丝电阻不变)，则 ‎ A.灯泡L1比灯泡L2亮 ‎ B. 灯泡L2比灯泡L1亮 ‎ C.两灯的实际功率之和小于12W ‎ D.两灯的实际功率之和等于12W ‎ ‎14.‎ ‎ （2009年潍坊市.）(6分)在"测定小灯泡功率"的实验中，小灯泡的额定电压为3.8V，灯丝的电阻约为5Ω，如图是小明同学做这个实验连好的电路，请指出图中存在的三处错误。‎ ‎① ；‎ ‎② ；‎ ‎③ 。‎ ‎ ‎ ‎15（2009年山东威海市、）图16是"探究电流通过导体产生热量与导体电阻关系"的实验装置，两阻值分别为R和2R的电阻丝浸在相同质量和相同初温的煤油中，每一烧瓶里各插一支温度计，则闭合开关，经过一段时间，两电阻丝产生热量的多少是通过　　　　　反映出来的；采用这种连接方式的目的是　　　　　　　‎ ‎16、（9分）（2009年山东威海市、）我市北部沿海耸起一片"风电林"，为威海经济发展提供了可再生绿色能源，为旅游业带来新亮点。小明对风力的研究也产生了浓厚的兴趣，和同学一起设计了"风力测试仪"的原理图，如图23所示，已知电源电压12V，R0为20Ω，OB长为‎10cm，AB长为‎20cm、阻值为60Ω的均匀电阻丝。OP为质量、电阻均不计的金属细杆，下端连接一个重为3N的圆球P。金属细杆OP始终与电阻丝AB 接触良好且无摩擦。闭合开关S，无风时，OP下垂并与电阻丝的B端接触；有风时，圆球P受风力作用，使金属细杆OP绕悬挂点O偏转。请你解答下列问题：‎ ‎（1）无风时电流表示数是多少？（2）当金属细杆OP滑到AB中点时电路消耗的总功率是多少？（3）当金属细杆OP滑到A点时圆球P受的风力是多大？（4）若将电流表的刻度改为风力表的刻度值，请问表盘刻度均匀吗？简要说明理由。‎ ‎17．（2009年襄樊市）某个小灯泡上标有"6V 6W"字样，其电流随两端电压变化关系的曲线如图3所示。那么当小灯泡两端的电压为2 V时，小灯泡的电功率为________W。‎ ‎18．（2009年襄樊市）用如图8所示的器材测量小灯泡的电功率，其中小灯泡上标有"4.5V"字样，小灯泡的电阻大约为15欧。‎ ‎ ‎ ‎(1)请你用笔画线代替导线，将图8中的器材连接成完好的实验电路(导线不交叉)：‎ ‎(2)某同学连接了电路开始实验，当开关闭合后，灯亮，电压表和电流表均有示数，但无论怎样调节滑动变阻器，电压表和电流表的示数均不改变，则故障的原因可能是________；(只填一个故障原因即可)‎ ‎(3)故障排除以后，开始测量小灯泡的额定功率，这时应该调节滑动变阻器的滑片，使电压表的示数为4.5伏，如果这时电流表的示数如图9所示，则测出该小灯泡的额定功率为________W。‎ ‎19．（2009年襄樊市）李佳同学家里的电热饮水机有加热和保温两种状态，这两种状态轮流工作，完全由温控开关S0自动控制：当胆内水的温度被加热到‎90℃‎时，加热状态就停止而进入保温状态；当胆内水的温度降到‎60℃‎时，加热状态就启动。图12是该饮水机的电路原理图。李佳同学通过观察还发现：当胆内装有‎1千克水时，饮水机的加热状态每次只启动5分钟就停止。问：‎ ‎(1)温控开关S0在何种状态(断开或闭合)时，饮水机处在保温状态?这时饮水机的电功率是多少?‎ ‎(2)在加热状态中，饮水机把电能转化为水的内能的效率是多少? [已知水的比热容为4.2×103J／(kg·℃)]‎ ‎20．（2009年嘉兴市）‎‎5月20日 是"中国学生营养日"，学生的膳食结构越来越受到学校、家庭和社会的重视。妈妈为了改善小红的早餐营养，买了一台全自动豆浆机，豆浆机的工作原理示意图和铭牌如下：‎ ‎ (1)计算豆浆机正常工作时的最大电流。 ．‎ ‎ (2)豆浆机做一次豆浆，若电动机累计工作3分钟，电阻丝累汁加热12分钟，则总共消耗多少电能?‎ ‎ (3)豆浆中富含的 是细胞生长及修补组织的主要原料，食用豆浆能为青少年提供生长发育所需的重要营养素。‎ ‎　　　　‎ ‎21. （2009年台州市）在"测定额定电压为2.5伏小灯泡功率"的实验中。‎ ‎（1）右图中电路连接尚未完成，E应与滑动变阻器的 ▲ 接线柱相连接，F接线柱应与电压表上标有 的接线柱相连。‎ ‎（2）调节滑动变阻器的滑片，当小灯泡正常发光时电流表的示数为0.3安，则小灯泡的额定功率是 ‎ 瓦。‎ ‎（3）小柯在实验中有下列操作：‎ ‎①读出电流表的示数 ‎②移动变阻器滑片到阻值最大的位置上，‎ 再闭合开关 ‎③断开开关，连接电路 ‎④测量并记录数据，计算小灯泡的额定功率 ‎⑤移动变阻器滑片，使电压表的示数为2.5伏 ‎ 其合理的顺序为 。‎ ‎22．（2009年台州市）半导体和金属的导电能力随温度的变化特点是不同的，因此，利用它们制成的元件在生活中也各有各的用途。‎ ‎（1）一个由某半导体材料制成的加热器，通电后，加热器在发热的同时，也在向外界放热。图甲为发热功率P发热和散热功率P散热与温度t之间关系的图像。‎ 由图像可知，加热器工作时的稳定 ‎ 温度为 ℃。当温度稍高于稳定 温度时，P发热 P散热（填"＞"、‎ ‎"＝"或"＜"）；此时发热功率继续减 小，可推知，元件的电阻在继续 。 ‎ ‎（2）如图乙是由某金属材料制成的电阻R随摄氏温度t变化的图像，若用该电阻R与电源（电压为3伏）、电流表(量程为0～5毫安)、电阻R′串联起来，连接成如图丙所示的电路。用该电阻R做测温探头，把电流表的刻度改为相应的温度刻度，得到一个简单的"金属电阻温度计"。电流刻度较大处对应的温度刻度较 ；请通过计算说明，若R′=450Ω，则图丁中指针所指处对应的温度数值为多少？‎ ‎23．(2009福州市)如图6所示，灯L1、L2上分别标有"6V 6W" 、"6V 3W"的字样，当开关S闭合时，灯L1、L2都能发光，则甲、乙两电压表的示数之比是C A．1∶1 B．1∶2‎ C．2∶3 D．3∶2‎ ‎24．(2009福州市)如图10所示的电路中，灯L标有"3V 0.9W"、滑动变阻器R上标有"20Ω ‎1A"的字样，电压表量程为0~3V，则灯L正常工作时的电流为 A。若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器连入电路中的最小阻值是 Ω。‎ ‎25．(2009福州市)（8分）如图15所示是小明家的电热水壶及铭牌，他用该电热水壶将‎1.5kg的水从‎20℃‎加热到‎100℃‎。‎ ‎（1）水吸收的热量是多少？‎ ‎〔 c水 = 4.2×103J/（kg·℃）〕‎ ‎（2）若电热水壶正常工作，且产生的热量全部被水吸收，需要加热多少时间？‎ ‎（3）若电热水壶实际加热时间大于上述计算的加热时间，‎ 可能的原因有那些？（写出两种）‎ 答案：解：（1）Q吸 ＝ c水m（t2－t1）＝ 4.2×103J/(kg·℃)×1.5kg×（100℃－20℃）‎ ‎ ＝5.04×105J ‎ ‎（2）∵电热水壶正常工作 ∴P = P额 = 1500W 又∵W = Q放 = Q吸 = 5.04×105J ‎ ‎ ∴t = WP = 5.04×105J 1500W = 336s ‎ ‎（2）原因可能是： ①电热水壶产生的热量没有全部被水吸收 ‎② 电热水壶实际工作电压小于额定电压
