2013年广州市中考物理试卷(解析版)
本试卷分第一部分和第二部分。总分100 分。考试时间 80 分钟。全卷共 24 小题
第一部分（共36 分）
一．选择题（每小题 3 分）
每小题给出的四个选项中，只有一项最符合题意。
1．某机器的能量流向图如图 1 所示，据此推测该机器可能是（ ）
A．热机B．电动机
C．发电机D．电热水器
【答案】A
【分析】由图可知，此机械为内能转换为机械能和部分内能。热机：内能转换为机械能+部分内能损失；电动机：电能转换为机械能+部分内能损失；发电机为：机械能转换为电能+部分内能；电热水器：电能转换为内能。因此答案为 A。此处考察学生对几个常见机械的能量转换。
【难度】★★☆☆☆
2．一般分子的直径约为 0.4nm，碳纳米管内部是空的。外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说法正确的是（ ）
A．纳米是体积单位
B．碳纳米管可以制造不消耗能量的电动机
C．碳纳米管可以作为制造防弹背心的材料
D．碳纳米管可以制造尺寸小于一般分子的器件
【答案】C
【分析】这是一个信息题，考察学生对信息的读取能力。纳米为长度单位，A 错误；题目当中没有提
供碳纳米管的导电性能，因此无法判断是否可制造不消耗能量的电动机，B 错误；“密度远小于钢，强度远大于钢”可判断纳米材料质量小，刚性强，可以制作防弹背心，C 正确；“分子的直径为 0.4 纳米，纳米管外部直径为几到几十纳米”说明纳米管材料比分子大，与 D 选项不符，D 错误。
【难度】★★☆☆☆
3．如图 2 所示，灯泡 L1 比 L2 亮，电压表 V2 示数为 6V，下列说法正确的是（ ）
A．V1 示数为 6V B．V1 示数大于 6V
C．V2示数小于 6V D．V 2示数大于 6V
【答案】A
【分析】此处考察并联电路中电压关系。其中“灯泡 L1 比灯泡 L2 亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。
【难度】★☆☆☆☆
4．如图 3 所示，磁感应线竖直向下，AB 棒运动，电流表指针偏转（ ）
A．AB 棒可能是竖直向下运动的
B．AB 棒可能是水平向左运动的
C．开关断开，电流表指针也会偏转
D．实验说明电路有电流不一定需要电源
【答案】B
【分析】此处考察电磁感应基本概念知识。电磁感应为：闭合电路中部分导体在磁场中做切割磁感线运动，产生感应电流，这个现象为电磁感应现象。A 项不是切割磁感线运动，C 项开关断开，不是闭合电路，D 项电路中 AB 棒部分相当于电源。
【难度】★☆☆☆☆

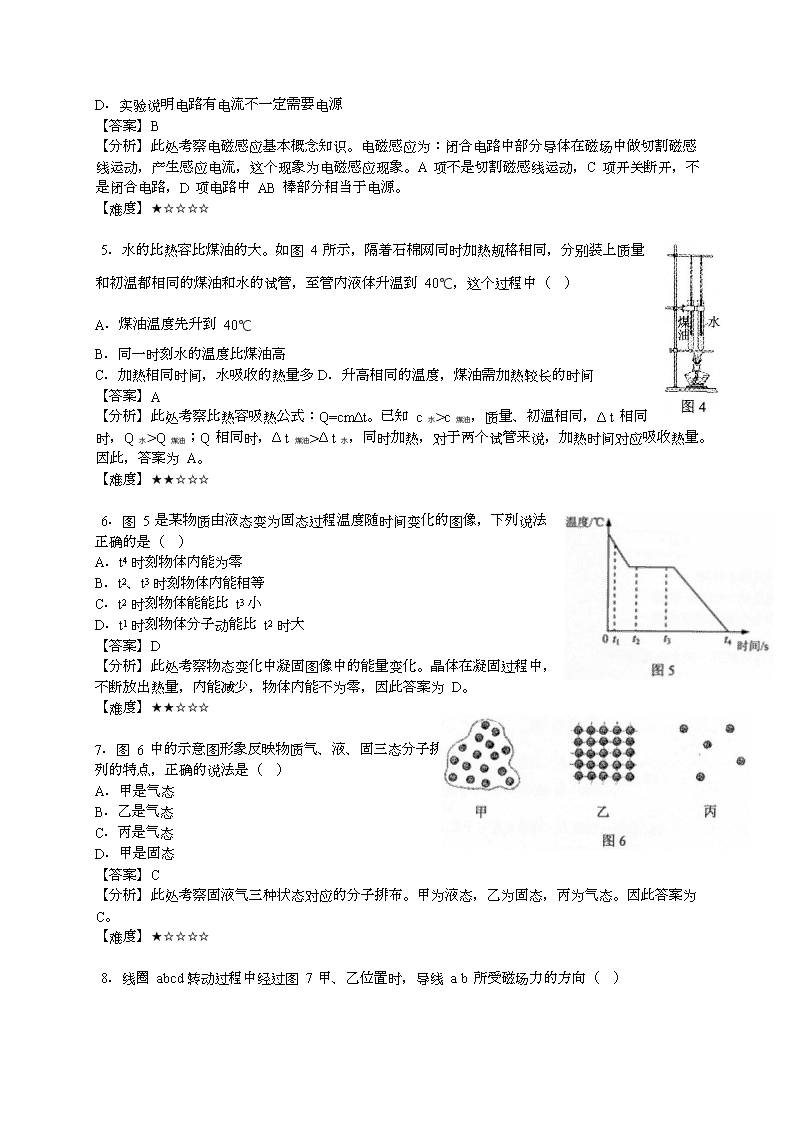

5．水的比热容比煤油的大。如图 4 所示，隔着石棉网同时加热规格相同，分别装上质量和初温都相同的煤油和水的试管，至管内液体升温到 40℃，这个过程中（ ）
A．煤油温度先升到 40℃
B．同一时刻水的温度比煤油高
C．加热相同时间，水吸收的热量多D．升高相同的温度，煤油需加热较长的时间
【答案】A
【分析】此处考察比热容吸热公式：Q=cmΔt。已知 c 水c 煤油，质量、初温相同，Δ t 相同时，Q 水Q 煤油；Q 相同时，Δ t 煤油Δ t 水，同时加热，对于两个试管来说，加热时间对应吸收热量。因此，答案为 A。
【难度】★★☆☆☆
6．图 5 是某物质由液态变为固态过程温度随时间变化的图像，下列说法
正确的是（ ）
A．t4 时刻物体内能为零
B．t2、t3 时刻物体内能相等
C．t2 时刻物体能能比 t3 小
D．t1 时刻物体分子动能比 t2 时大
【答案】D
【分析】此处考察物态变化中凝固图像中的能量变化。晶体在凝固过程中，
不断放出热量，内能减少，物体内能不为零，因此答案为 D。
【难度】★★☆☆☆
7．图 6 中的示意图形象反映物质气、液、固三态分子排
列的特点，正确的说法是（ ）
A．甲是气态
B．乙是气态
C．丙是气态
D．甲是固态
【答案】C
【分析】此处考察固液气三种状态对应的分子排布。甲为液态，乙为固态，丙为气态。因此答案为 C。
【难度】★☆☆☆☆

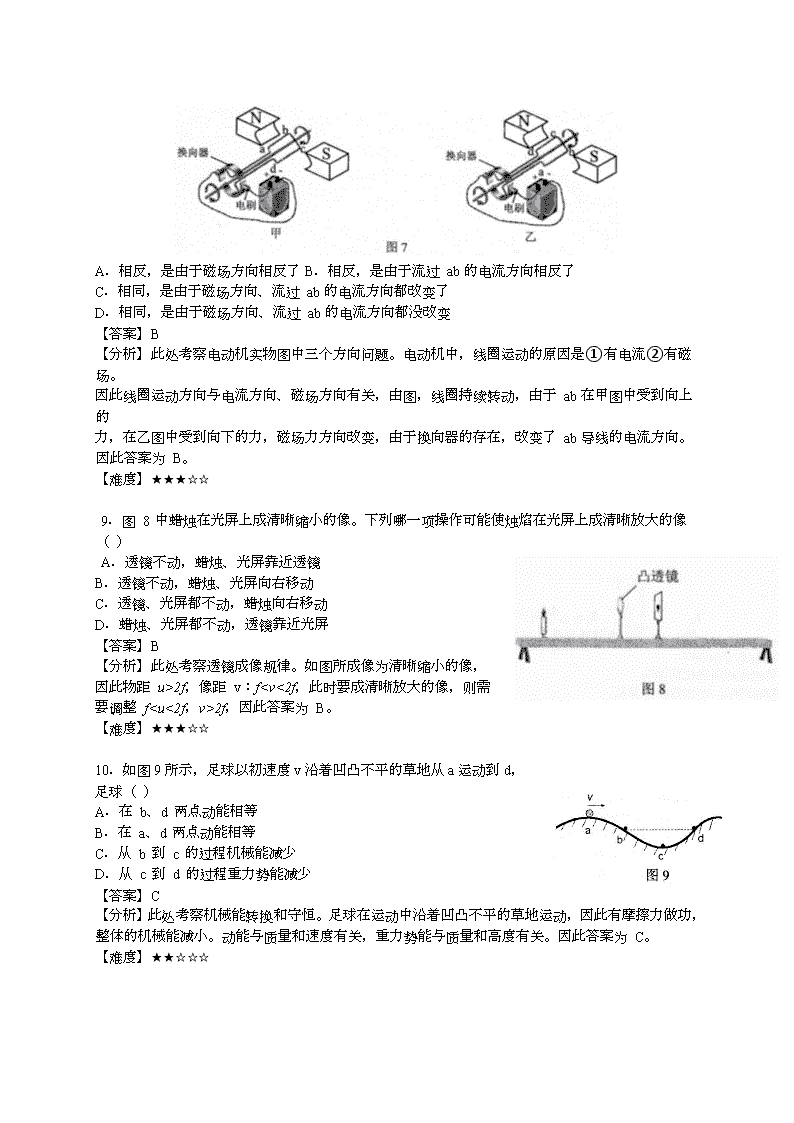

8．线圈 abcd转动过程中经过图 7 甲、乙位置时，导线 a b 所受磁场力的方向（ ）
A．相反，是由于磁场方向相反了B．相反，是由于流过 ab的电流方向相反了
C．相同，是由于磁场方向、流过 ab的电流方向都改变了
D．相同，是由于磁场方向、流过 ab的电流方向都没改变
【答案】B
【分析】此处考察电动机实物图中三个方向问题。电动机中，线圈运动的原因是①有电流②有磁场。
因此线圈运动方向与电流方向、磁场方向有关，由图，线圈持续转动，由于 ab在甲图中受到向上的
力，在乙图中受到向下的力，磁场力方向改变，由于换向器的存在，改变了 ab导线的电流方向。因此答案为 B。
【难度】★★★☆☆
9．图 8 中蜡烛在光屏上成清晰缩小的像。下列哪一项操作可能使烛焰在光屏上成清晰放大的像（ ）
A．透镜不动，蜡烛、光屏靠近透镜
B．透镜不动，蜡烛、光屏向右移动
C．透镜、光屏都不动，蜡烛向右移动
D．蜡烛、光屏都不动，透镜靠近光屏
【答案】B
【分析】此处考察透镜成像规律。如图所成像为清晰缩小的像，
因此物距 u>2f，像距 v：f
2f，因此答案为 B。
【难度】★★★☆☆
10．如图9所示，足球以初速度v沿着凹凸不平的草地从a运动到d，
足球（ ）
A．在 b、d 两点动能相等
B．在 a、d 两点动能相等
C．从 b 到 c 的过程机械能减少
D．从 c 到 d 的过程重力势能减少
【答案】C
【分析】此处考察机械能转换和守恒。足球在运动中沿着凹凸不平的草地运动，因此有摩擦力做功，整体的机械能减小。动能与质量和速度有关，重力势能与质量和高度有关。因此答案为 C。
【难度】★★☆☆☆
11．某手机网络频率范围是 1920MHz---1935MHz，下列说法正确的是（ ） A．1920MHz 的电磁波波长比 1935MHz 的短
B．1920MHz 的电磁波不能再没有空气的月球上传播
C．1920MHz 的电磁波在真空中传播的速度比 1935MHz 的慢
D．1920MHz 和 1935MHz 的电磁波在真空中传播的速度相同
【答案】D
【分析】此处考察电磁波公式 c=λ f。电磁波在真空中传播的速度相同，频率越大，波长越短。因此答案为 D。
【难度】★☆☆☆
12．忽略一切阻力，原静止在水平面上的大石头被另一块小石头水平撞击，大石头的运动情况是（ ）
A．始终静止不动
B．动了一点点，很快停下来
C．撞击时开始运动，然后慢慢停下来
D．撞击时开始运动，然后做匀速直线运动
【答案】D
【分析】此处考察牛顿第一定律。牛顿第一定律：物体在不受外力作用下，将会保持静止或匀速直线
运动状态。力是改变物体运动状态的，不是维持物体运动的。在忽略一切阻力的情况下，大石头受到力改变了原来的运动状态，但是之后会保持一定速度匀速直线运动下去。因此答案为 D。
【难度】★★☆☆☆
第二部分（共64 分）
二、填空作图题（共 25 分）
13．某家用电动食品粉碎机有两开关 S1，S2，要合上开关 S1，而且要用力下压盖子（会闭合开关 S2），粉碎机才会工作。在图 10 中连接粉碎机的电动机及 S1、S2，使其能按上述要求工作
【答案】
【分析】此处考察家庭电路连接及简单电路设计。家庭电路连接为电路一端接火线，一端接零线，由于题目中说明开关 S1、S2 同时闭合，粉碎机才工作，因此 S1、S2 与○M 串联，其中注意开关与火线连
接。
【难度】★★☆☆☆
14．图 11 哪些图所示情况会发生触电事故：
【答案】甲丙
【分析】此处考察家庭电路中几种触电可能。人体触电，原因是有电流流过，形成通路。人体为导体，
一边与火线相接，一边与零线相接或与大地相接，都会形成通路，因此答案为甲丙。
【难度】★★☆☆☆
15．如图 12 所示，O’是 O 在平面镜中成的像，在图中画出平面镜的位置，并画出线段 AB 在该平面
【分析】此处考察平面镜成像特点。先连接 OO’，作出中垂线，确定平面镜的位置，再根据平面镜成像特点，作出AB 的像。注意：实线、虚线和垂直符号。
【难度】★★★☆☆
16．下表是某些介质的声速 v
介质
v/（m·s-1）
介质
v/（m·s-1）
水（5℃）
1450
冰
3230
水（15℃）
1470
软橡胶（常温）
40 至 50
水（20℃）
1480
软木
500
海水（25℃）
1531
铁（棒）
5200
（1）分析表格的信息，推断声速大小可能跟哪些因素有关？（只须写出两种）依据是什么？
____________________________，_____________________________________；
____________________________，_____________________________________。
（2）设海水温度为 25℃，在海面用超声测位仪向海底垂直发射声波，经过 2s 后收到回波，根据公式，计算出海水深度为_____________________________________
（3）真空中声速是________________________________________
【答案】
（1）声速大小可能和温度有关;声音在 5℃、15℃、20℃的水中的速度不同；声速大小可能和介质有关，声音在水、海水、冰、铁等不同介质中速度不同。（ 1531m
（3）0m/s
【分析】此处考察声速的影响因素、回声测距的知识，考察学生读表、总结能力。
【难度】★★☆☆☆
17．如图 15 甲所示，小明顺着竖直的杆匀速下滑。
①乙图代表小明的圆点 A 画出其竖直方向受到的力
②小明再沿比杆匀速下滑，其沿绳受到的摩擦力为 f 滑、沿杆下滑受到的摩擦力为 f 杆，f 滑____f 杆（选填“>”，“=”，“<”）。
③若小明沿杆匀速向上滑，他受到的摩擦力的方向：______________
【答案】
（1）
（2）=
（3）竖直向上
【分析】
（1）小明在沿绳匀速下滑，因此此时是滑动摩擦力，小明受到的是竖直向下的重力 G 和竖直向上的摩擦力 f
（2）此处虽然绳比杆粗糙，而且是滑动摩擦力，仿佛摩擦力会变大，但是，注意题目中“匀速下滑” 是解题关键点，说明二力平衡，均为重力 G。因此答案为 f 绳=f 杆
（3）小明沿杆匀速向上爬，他受到的摩擦力为静摩擦力，判断静摩擦力方向是根据相对运动趋势方向相反，此处相对运动趋势方向是竖直向下，因此摩擦力方向为竖直向上。
【难度】★★★☆☆
18．如图 14 所示，把一张轻质纸放在两本书上，沿纸面下方吹气，原平整的纸会从两书间的空隙下陷，据此推断空气对下陷纸片上、下表面的压强哪个小？根据所学的物理知识解释为什么会出现
这种现象：
【答案】下表面气体流速越大，压强越小。
【分析】此处考察流体流速与压强的关系。
【难度】★☆☆☆☆
19．图15是薄纸制成的下端开口，容器的容积为1m3，所用薄纸重量为0.5N，容器内空气重量为____N，容器（含其内空气）的总重量为______N（空气质量为 1.29kg/m3，g=10N/kg），
为了使容器悬浮在空中，你要用________方法使容器内空气减少，容器内空气的重量
减少______N，容器才能悬浮在空中，此时容器内空气密度________容器外空气密度
（选填“大于”，“等于”，“小于”）。
【答案】12.9 13.4 加热使气体膨胀 0.5 小于
【分析】此处考察质量密度、浮力（物体沉浮条件）。通过ρ = ，可以算得空气的质量为 1.29kg。v
再通过 G=mg，算得空气重量为 12.9N。总重量 G 总=G 空气+G 容器=13.4N。使容器中空气减少最直接的方法：加热使气体膨胀，溢出空气。
要使容器悬浮，则容器所受浮力 F 浮=G’总。计算 F 浮=ρgV=12.9N，原 G 总=13.4N，因此需要减少 0.5 N 空气。此时容器整体密度与空容器外气密度相等，则容器内空气密度要小。
【难度】★★★★☆
三、解析题（共 18 分）
20．效率是 30%，水平叉臂面积为 1m2 的电动叉车（如图 16 甲），托着重量为 6000N，底面积为 6m2 的货物（如图乙），5s 内从 A 点匀速水平移动到 B 点，再从 B 点匀速竖直提升 10s 到达 C 点，所用时间及各点间距离如丙图所示，求：（1）A 到 B 过程，货物对叉臂的压强
（2）A 到 C 过程，叉车对货物的支持力做的功
（3）B 到 C 过程，叉车对货物做功的功率
（4）B 到 C 过程，叉车消耗的电能
【答案】解：
（1）A 到 B 过程中，货物对叉臂的压力为货物的重 6000N，受力面积为叉臂面积1m2。由固体压强公式：
（2）A 到 C 过程中，叉车对货物支持力只在 B 到 C 过程做功，支持力做得功为：
W = FS = 6000N × 1m = 6000J
（3）B 到 C 过程中叉车对货物做功功率为：
（4）由（2）知，叉车对货物做的有用功为W = 6000J，其效率为 30%，故叉车消耗的电能为：
【分析】这是一道固体压强和功与机械功率的综合题。题目本身不难，但要求学生对固体压强以及做
功等知识点有比较好的理解。比如在（1）问中，要注意“受力面积”并不是货物的底面积，而是叉
臂面积；在第（2）小问中支持力在 A 到 B 过程中因为与运动方向垂直，所以此过程支持力没有做功；这两个点可能有很多学生比较容易出错。
【难度】★★★☆☆
21．灯泡 L 标着“6V 6W”，求：
（1）灯泡 L 正常发光时的电流和电阻
（2）如图 17 所示，把灯泡 L 与电压恒为 6V 的电源相接，
在 t=0s 时刻，合上开关 S，测得流过灯泡 L 的电流与通电时间关系
如图 18 所示,
1、合上开关 S 瞬间，流过灯泡的电流多大？
2、哪一时刻开始灯泡正常发光？
3、合上开关瞬间灯泡的电阻为 R1，正常发光时电阻为 R2，求R1/R2
【答案】解：
（1） 由题中灯泡铭牌， P = UI得正常发光时电流为：
电阻为：
（2）
（a）合上开关 S 的瞬间，由图可知，当 t=0 时的电流为：
I0 = 6A
（b）由（1）知，此灯泡正常发光时的电流为 1A，结合图我们可知，从t = 6 × 10−2
